Băng tải phoi là thiết bị được sử dụng phổ biến trên máy CNC, nó giúp tự động thu gom và vận chuyển phoi kim loại ra khỏi khu vực gia công. Nhờ đó, giúp máy CNC vận hành ổn định, hạn chế tình trạng phoi tích tụ gây cản trở quá trình gia công, góp phần nâng cao hiệu suất sản xuất.
Băng tải phoi (Chip Conveyor) là gì?

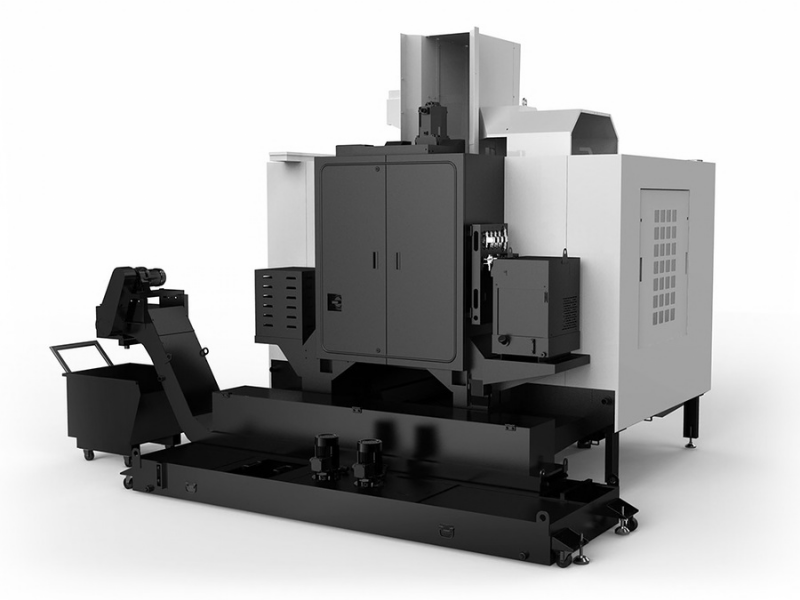

Băng tải phoi (thuật ngữ chuyên ngành là Chip Conveyor) là thiết bị vật tư cơ khí được dùng để thu gom và vận chuyển phoi kim loại phát sinh trong quá trình gia công CNC. Phoi ở đây có thể là mạt kim loại, phoi vụn hoặc các phoi dạng dây được tạo ra khi cắt gọt vật liệu.

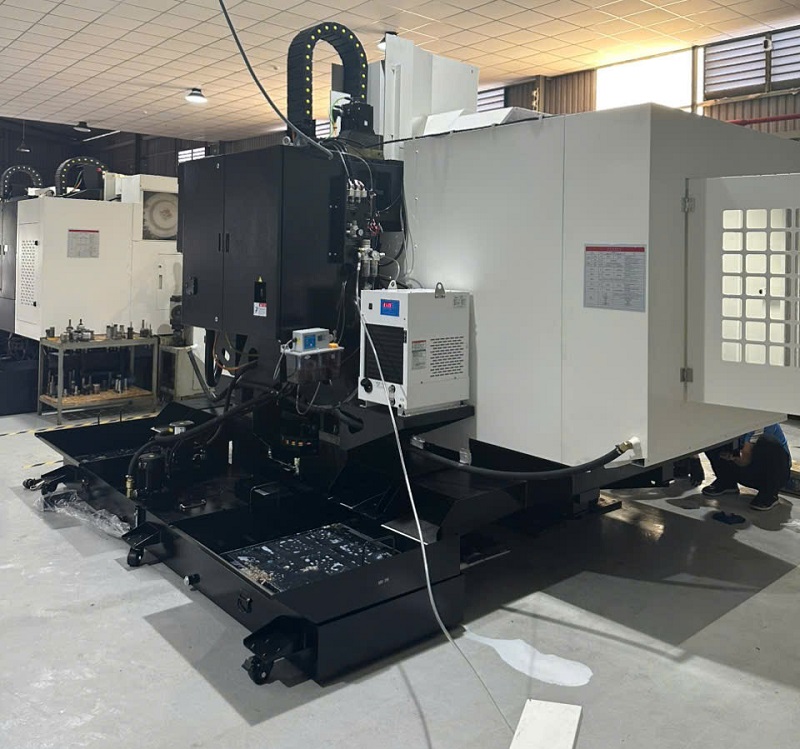

Khi được tích hợp lên máy phay CNC, máy tiện CNC hoặc các dòng trung tâm gia công, băng tải phoi giúp loại bỏ phoi dễ dàng ra khỏi vùng gia công liên tục. Nhờ đó, hạn chế tình trạng phoi tích tụ nhiều gây ảnh hưởng đến độ chính xác và chất lượng bề mặt chi tiết.
Ngoài chức năng thu gom và vận chuyển phoi, băng tải phoi còn hỗ trợ quá trình tái chế vật liệu. Phoi kim loại sau khi được thu gom có thể được phân loại và tái sử dụng trong quá trình sản xuất.
Hiện nay, trong các dây chuyền sản xuất hiện đại, băng tải phoi (Chip Conveyor) sẽ được tích hợp và thiết kế đồng bộ với dàn máy CNC để vận hành liên tục. Hệ thống này giúp giảm sự phụ thuộc vào thao tác thủ công và tối ưu năng suất sản xuất.
Việc sử dụng băng tải phoi không chỉ giúp duy trì môi trường làm việc sạch sẽ mà còn góp phần bảo vệ các bộ phận quan trọng của máy CNC. Khi phoi được xử lý kịp thời, nguy cơ hư hỏng ray dẫn hướng hoặc vít me bi sẽ giảm đáng kể.
XEM NGAY: Dịch vụ bảo dưỡng máy CNC uy tín, chất lượng – Báo giá trọn gói
Cấu tạo băng tải phoi (Chip Conveyor)
Hệ thống băng tải phoi (Chip Conveyor) có cấu tạo gồm nhiều bộ phận cơ khí và hệ thống truyền động. Những bộ phận này phối hợp với nhau để giúp vận chuyển phoi hiệu quả, di chuyển liên tục ra khỏi khu vực gia công.
Cụ thể các bộ phận cấu tạo nên băng tải phoi gồm:
- Phần khung: Thường được chế tạo từ thép chịu lực cao để đảm bảo độ cứng vững. Thiết kế khung chắc chắn giúp thiết bị hoạt động ổn định trong môi trường công nghiệp có nhiều rung động.
- Hệ thống băng tải: Hay còn được gọi là xích tải, đảm nhiệm vai trò chính trong việc vận chuyển phoi ra khỏi máy.
- Hệ thống truyền động: Bao gồm động cơ điện, hộp giảm tốc và trục truyền động. Các bộ phận này giúp tạo ra lực kéo cần thiết để vận chuyển phoi kim loại.
- Máng chứa phoi: Giúp dẫn hướng phoi vào hệ thống băng tải, thiết kế tối ưu giúp phoi rơi đúng vị trí và hạn chế tối đa tình trạng tắc nghẽn làm giảm hiệu suất gia công.
Một số hệ thống băng tải phoi (Chip Conveyor) còn được trang bị bộ phận nghiền phoi, hệ thống lọc dung dịch làm mát… nhằm giúp cho việc đẩy phoi ra ngoài được dễ dàng hơn.

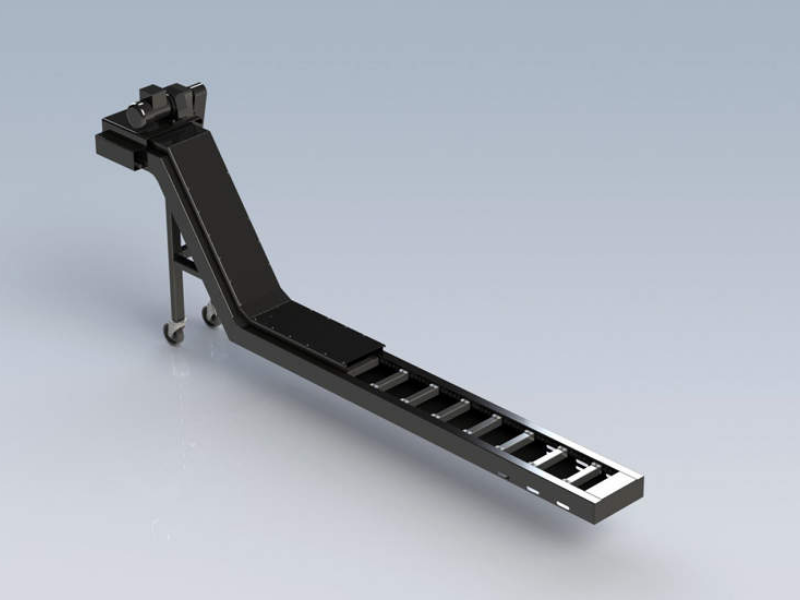

Nguyên lý hoạt động của băng tải phoi (Chip Conveyor)
Nguyên lý hoạt động của băng tải phoi không quá phức tạp, nhưng lại đem đến hiệu quả cao trong môi trường sản xuất.
- Khi quá trình gia công diễn ra, phoi kim loại sẽ rơi xuống khu vực đáy của máy CNC hoặc máng dẫn phoi.
- Từ đây, băng tải phoi sẽ sử dụng hệ thống băng tải hoặc xích tải để kéo phoi ra khỏi khu vực gia công. Phoi được vận chuyển dọc theo máng dẫn và đưa ra ngoài máy CNC.
- Trong quá trình vận chuyển, băng tải phoi có thể tách dung dịch làm mát ra khỏi phoi. Điều này giúp dung dịch làm mát quay trở lại hệ thống tuần hoàn của máy CNC.
- Khi phoi được đưa ra khỏi máy, băng tải phoi sẽ chuyển phoi đến thùng chứa hoặc hệ thống thu gom phoi tập trung.
- Lúc này, phoi có thể được xử lý hoặc tái chế tuỳ từng trường hợp.
Hiện nay, một số hệ thống băng tải phoi (Chip Conveyor) hiện đại được thiết kế tối ưu với khả năng hoạt động theo chu kỳ tự động, dựa trên tín hiệu điều khiển từ máy CNC. Tính năng này đem lại hiệu quả vận hành cao, đồng bộ đồng bộ quá trình vận hành giữa máy và thiết bị xử lý phoi.
Tóm lại, nhờ nguyên lý hoạt động tự động, băng tải phoi có thể giúp giảm đáng kể thời gian vệ sinh máy, giúp người vận hành không cần phải tốn nhiều thời gian và công sức dừng máy để loại bỏ phoi thủ công.
Phân loại băng tải phoi (Chip Conveyor)
Trên thị trường hiện nay có nhiều loại băng tải phoi khác nhau nhằm đáp ứng nhu cầu gia công đa dạng. Mỗi loại được thiết kế để xử lý các dạng phoi khác nhau trong quá trình gia công CNC.
Dưới đây là một số loại phổ biến nhất:
- Băng tải phoi dạng xích bản lề (Hinge Belt Chip Conveyor): Loại này phù hợp để vận chuyển phoi kim loại có kích thước lớn hoặc phoi dạng dây.
- Băng tải phoi dạng vít xoắn (Screw Chip Conveyor): Loại này được thiết kế trục vít giúp vận chuyển phoi theo chuyển động xoắn, phù hợp với không gian máy nhỏ.
- Băng tải phoi dạng băng từ (Magnetic Chip Conveyor): Loại này sử dụng lực từ để hút và vận chuyển phoi kim loại sắt từ.
- Băng tải phoi dạng xích cào: Loại này cũng được sử dụng rất phổ biến, phù hợp dùng để thu gom các loại phoi nhỏ, dạng vụn
Vai trò của băng tải phoi trong gia công CNC
Trong môi trường gia công CNC, băng tải phoi đóng vai trò quan trọng trong việc duy trì sự ổn định của máy.
Loại bỏ phoi nhanh
Khi phoi được loại bỏ kịp thời, quá trình gia công sẽ diễn ra trơn tru hơn. Nếu máy CNC gia công nhưng không sử dụng băng tải phoi, phoi kim loại có thể tích tụ trong khu vực gia công và gây cản trở chuyển động của dao cắt.
Bảo vệ các bộ phận cơ khí của máy
Ngoài ra, khi có sự hỗ trợ của băng tải phoi cũng sẽ giúp bảo vệ còn giúp bảo vệ các bộ phận quan trọng của máy CNC như ray dẫn hướng và vít me bi. Khi phoi được xử lý kịp thời, sẽ giúp giảm thiểu nguy cơ mài mòn các bộ phận cơ khí của máy.
Nâng cao tính tự động hoá
Việc sử dụng băng tải phoi cũng giúp nâng cao mức độ tự động hóa trong nhà máy. Hệ thống này giúp giảm sự phụ thuộc vào thao tác thủ công của người vận hành.
Hỗ trợ xử lý và tái chế vật liệu
Trong các dây chuyền sản xuất quy mô lớn, băng tải phoi còn giúp tối ưu quy trình quản lý phoi và tái chế vật liệu. Điều này mang lại lợi ích kinh tế đáng kể cho doanh nghiệp.
Những điều cần lưu ý để vận hành băng tải phoi hiệu quả
Để giúp băng tải phoi (Chip Conveyor) hoạt động ổn định và hiệu quả, người vận hành cần lưu ý một số điều quan trọng sau:
- Tthực hiện kiểm tra định kỳ toàn bộ hệ thống băng tải, gồm các bộ phận như xích tải, động cơ và hộp giảm tốc…
- Sử dụng hợp lý, tránh tình trạng để băng tải phoi bị quá tải trong quá trình vận hành. Nếu để tích tụ lượng phoi quá lớn có thể gây ra kẹt hệ thống và làm giảm hiệu suất.
- Người vận hành cũng cần vệ sinh băng tải phoi định kỳ để loại bỏ phoi bám dính, giúp thiết bị hoạt động trơn tru và hạn chế hư hỏng.
- Trong quá trình sử dụng, cần theo dõi tiếng ồn và rung động của băng tải, phải kiểm tra ngay nếu phát hiện dấu hiệu bất thường.
Hiện nay, khi doanh nghiệp đầu tư máy CNC thì hầu hết các dòng máy hiện đại đều có tích hợp sẵn băng tải phoi để đưa vào sử dụng ngay. Tuy nhiên, nếu muốn tích hợp các option băng tải hiện đại hơn, doanh nghiệp cũng có thể sử dụng nếu phù hợp để phục vụ sản xuất.
————
