Cách đọc thông số dao phay là kiến thức về dao cụ rất phổ biến trong lĩnh vực CNC và được nhiều người quan tâm, nhất là khi có nhu cầu mua dao phay để gia công sản xuất. Vậy cách đọc như thế nào là chuẩn nhất? Tham khảo ngay bài viết dưới đây của TLT.
Thông số dao phay là gì?

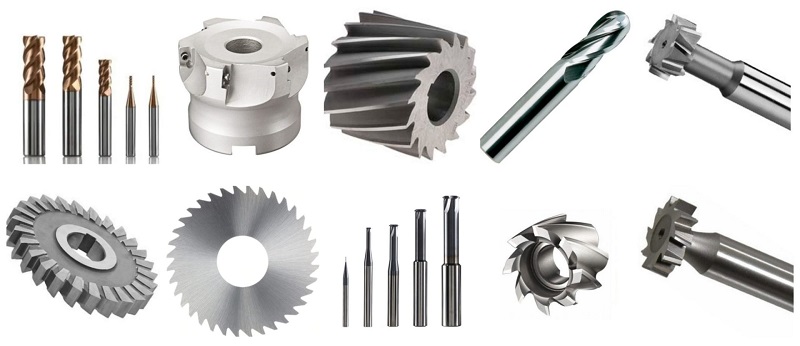

Thông số dao phay là tập hợp các ký hiệu về đặc điểm hình học, chất liệu, kích thước, hình dạng, số lưỡi cắt, khả năng cắt, lực cắt… điều kiện làm việc của dao phay. Những thông số này thường được nhà sản xuất khắc trực tiếp trên phần thân dao, trên hộp đựng hoặc ghi rõ trong catalogue của từng hãng.
Việc đọc hiểu đúng thông số dao phay sẽ giúp bạn dễ dàng chọn lựa loại dao phù hợp với từng nhu cầu gia công. Dùng đúng và dùng chuẩn loại dao phay giúp nâng cao hiệu quả sản xuất và kéo dài tuổi thọ của dao. Nhờ đó, tránh được những sự cố, hậu quả ngoài sự cố.
Các thông số dao phay thường được chia làm nhiều nhóm khác nhau, mỗi nhóm thông số sẽ thể hiện đặc điểm quan trọng của dao. Có thể kể đến một số nhóm thông số như:
- Nhóm thông số hình học: Nhóm này thường sẽ thể hiện kích thước dao, chiều dài cắt, đường kính, bán kính bo. Nhóm này ảnh hưởng trực tiếp đến khả năng gia công chi tiết.
- Nhóm thông số vật liệu và lớp phủ: Thường cho biết các thông tin về dao được làm từ loại vật liệu gì, lớp phủ bên ngoài dao là loại vật liệu gì, phù hợp dùng cho gia công chi tiết vật liệu nào…
ĐỌC NGAY: Máy tiện CNC 12 dao là gì? Lợi ích trong gia công cơ khí chính xác

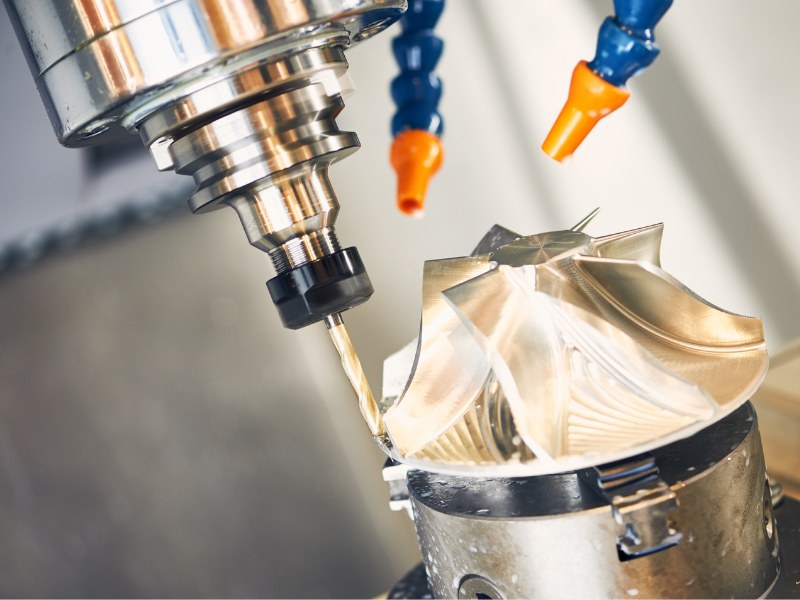

Hướng dẫn cách đọc thông số dao phay
Việc đọc hiểu rõ thông số dao phay là tiêu chí quan trọng hàng đầu để chọn lựa và sử dụng phù hợp. Chì khi người dùng phân biệt được từng loại dao phay khác nhau dựa vào thông số và đặc tính, ý nghĩa riêng của nó mới có thể phát huy tối đa hiệu suất của dao.
Dưới đây là hướng dẫn chi tiết về cách đọc thông số của một số dòng dao phay phổ biến hiện nay:
Cách đọc thông số dao phay ngón
Dao phay ngón là loại dao phay được sử dụng phổ biến cho các dòng máy phay CNC và trung tâm gia công đứng.
Thông số dao phay ngón thường bao gồm các thông tin sau:
- Đường kính dao (D), đường kính cán dao (D2)
- Chiều dài cắt (L), chiều dài lưỡi cắt (L1)
- Tổng chiều dài dao (L2)
Cách đọc thông số dao phay gắn mảnh
Dao phay gắn mảnh là loại dao được sử dụng phổ biến cho các nhu cầu gia công nặng, gia công chi tiết lớn hoặc có nhu cầu phá thô. So với dao phay, cách thông số dao phay gắn mảnh có sự khác biệt rõ rệt.
Thông số dao phay gắn mảnh thường bao gồm:
- Đường kính dao của mảnh dao (D)
- Chiều dài của mảnh dao (L)
- Góc R của mảnh dao
- Cạnh cắt của mảnh dao có rãnh thoát phôi và bẻ phôi (PDR)
Cách đọc thông số dao phay cầu
Dao phay cầu là loại dao phay được dùng chủ yếu cho gia công khuôn mẫu, yêu cầu độ chính xác cao, các chi tiết bề mặt cong 3D phức tạp,… Để đọc được thông số dao phay cầu đòi hỏi người dùng cần lưu ý đến bán kính của mũi dao.
Thông số dao phay cầu bao gồm:
- Đường kính dao (D)
- Chiều dài lưỡi cắt (L1)
- Đường kính cán dao (D2)
- Chiều dài tổng thể (L2)
Cách đọc thông số dao phay cung R
Dao phay cung R là dòng dao chuyên dùng cho gia công các chi tiết cần bo góc, tạo cung tròn và bề mặt chuyển tiếp láng mín. So với cách đọc dao phay cầu, thì thông số dao phay cung R sẽ có sự khác biệt rõ rệt.
- Bán kính cung R
- Đường kính thân dao
- Chiều rộng cắt hiệu dụng
Trong cách đọc thông số dao phay, dao cung R thường bị nhầm lẫn với dao cầu. Hậu quả dẫn đến tình trạng sai lệch biên dạng, khiến sản phẩm đầu ra không đạt chuẩn.

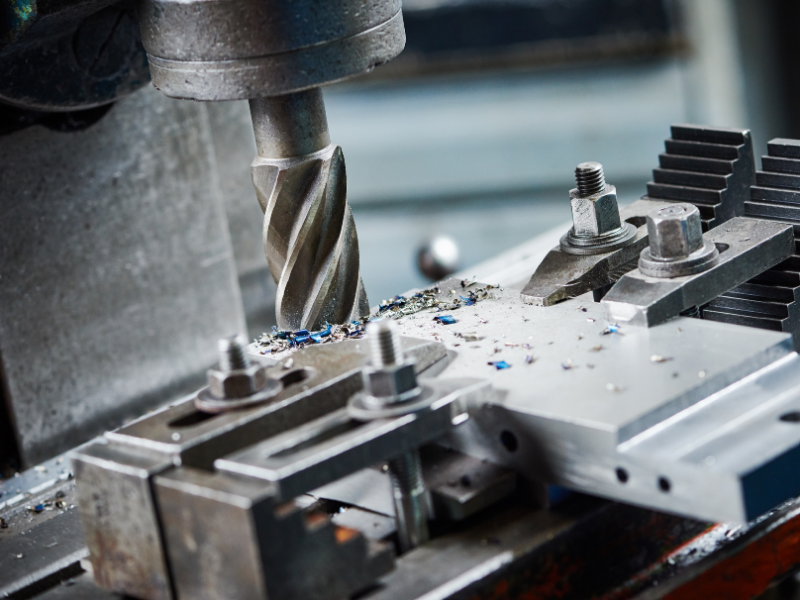

Gợi ý chọn dao phay phù hợp dựa vào thông số
Khi đã hiểu rõ cách đọc thông số dao phay, hãy áp dụng nó vào thực tế để chọn lựa bước tiếp theo là áp dụng vào thực tế lựa chọn dao phù hợp cho từng nhu cầu gia công.
Bởi vì không một loại dao phay nào có thể sử dụng được cho mọi trường hợp. Giải pháp tốt nhất là lựa chọn dựa vào từng loại vật liệu, từng model máy CNC, yêu cầu về chất lượng bề mặt và sản lượng.
Chọn dao phay dựa vào từng loại vật liệu gia công
Vật liệu gia công là yếu tố quan trọng nhất khi chọn lựa dao phay. Một số vật liệu phổ biến như thép, nhôm, inox hay hợp kim cứng… sẽ sử dụng từng loại dao phay khác nhau.
Ngoài ra, cần chú ý chọn loại dao được làm từ loại vật liệu gì, tốt nhất nên là vật liệu hợp kim cứng và có lớp phủ chất lượng để đạt được hiệu quả tốt nhất.
Chẳng hạn như các loại dao carbide phủ AlTiN thường phù hợp dùng cho gia công thép cứng, còn dao phủ DLC phù hợp cho gia công nhôm.
Chọn dao phay theo máy CNC
Các yếu tố như khả năng gia công của trục chính, tốc độ quay và độ cứng vững, ổn định của máy CNC đều ảnh hưởng trực tiếp đến việc chọn dao phay.
Thông thường, đối với các model máy công suất nhỏ thì không nên sử dụng dao có đường kính lớn hoặc dao gắn mảnh nhiều me.
Đây là nguyên tắc quan trọng mà bạn cần biết trong lúc đọc thông số dao phay, để chọn lựa loại dao phay phù hợp. Nhờ đó, giúp hạn chế tối đa rung động và tăng độ ổn định trong quá trình gia công.
Chọn dao phay theo yêu cầu bề mặt
Tuỳ theo nhu cầu gia công là phay thô và phay tinh yêu cầu dao phay có thông số khác nhau. Dao thô ưu tiên khả năng thoát phoi, dao tinh ưu tiên độ sắc và ổn định.
Hiểu rõ cách đọc thông số dao phay giúp người dùng kết hợp nhiều loại dao trong cùng một quy trình gia công. Điều này giúp tối ưu thời gian gia công, giúp hoàn thiện sản phẩm với chất lượng cao nhất, đạt chuẩn theo yêu cầu.
Cách đọc thông số dao phay là kỹ năng rất cần thiết đối với người vận hành máy CNC. Chỉ khi hiểu rõ về thông số này và chọn lựa sử dụng dao phay phù hợp, sẽ giúp doanh nghiệp tối ưu chi phí, nâng cao chất lượng và tăng năng suất gia công CNC.
Do đó, Taikan Việt Nam khuyến nghị các doanh nghiệp sản xuất nên đầuvà kỹ sư gia công nên đầu tư thời gian tìm hiểu sâu về cách đọc thông số dao phay, giúp tạo nền tảng quan trọng cho sản xuất bền vững và hiệu quả lâu dài.
————–
