Cấu tạo máy phay CNC đóng vai trò quan trọng trong việc ảnh hưởng đến hiệu suất hoạt động và chất lượng gia công. Việc nắm vững các bộ phận chính của thiết bị này sẽ giúp doanh nghiệp lựa chọn phù hợp và vận hành máy một cách hiệu quả, đồng thời đảm bảo độ chính xác cao cho sản phẩm. Bài viết dưới đây sẽ phân tích chi tiết về cấu tạo máy phay CNC cùng chức năng cụ thể của từng bộ phận.
Máy phay CNC là gì?
Máy phay CNC là thiết bị gia công cơ khí hiện đại, hoạt động dựa trên công nghệ điều khiển bằng máy tính, giúp tạo ra các chi tiết với độ chính xác vượt trội. Loại máy này được ứng dụng rộng rãi trong ngành cơ khí để gia công bề mặt phẳng, rãnh, lỗ và nhiều chi tiết có hình dạng phức tạp từ các vật liệu như kim loại, nhựa hoặc gỗ.
Cấu tạo máy phay CNC bao gồm các bộ phận chính như trục chính, bàn máy, hệ thống truyền động,… Ngoài ra, máy còn được trang bị hệ thống làm mát, bộ thay dao tự động và cảm biến hỗ trợ, giúp đảm bảo độ chính xác và sự ổn định trong quá trình vận hành.
Với công nghệ CNC tiên tiến, máy phay có khả năng thực hiện các thao tác gia công phức tạp một cách nhanh chóng và chính xác hơn nhiều so với các dòng máy phay truyền thống.

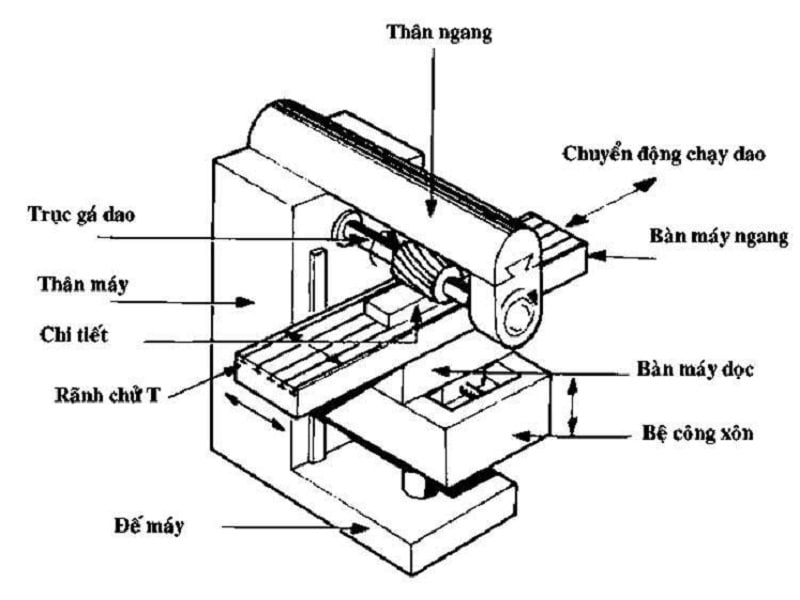

Cấu tạo máy phay CNC
Cấu tạo máy phay CNC thường gồm những bộ phận sau:
1. Trục chính
Trục chính đóng vai trò cốt lõi trong cấu tạo máy phay CNC. Đây là nơi gắn dao cắt thông qua cơ cấu giá đỡ dao và được kết nối trực tiếp với động cơ truyền động để tạo lực cắt. Tùy thuộc vào từng loại máy, trục chính có thể được thiết kế theo phương ngang hoặc phương dọc.
Để đảm bảo độ chính xác cao khi gia công, trục chính cần hoạt động ổn định. Điều này đòi hỏi hệ thống bôi trơn phải hoạt động tốt, nguồn điện cung cấp ổn định và tránh tình trạng vận hành quá tải.
2. Khung máy
Khung máy là bộ phận chịu lực quan trọng trong máy phay CNC. Nó đóng vai trò tạo độ cứng vững và sự ổn định cho thiết bị. Được làm chủ yếu từ gang, khung máy không chỉ bảo vệ các linh kiện bên trong mà còn đảm bảo khả năng chống rung lắc, góp phần nâng cao độ chính xác khi gia công chi tiết.
3. Bộ thay dao tự động
Bộ thay dao tự động là một thành phần tiên tiến giúp tối ưu hóa quy trình gia công. Nó cho phép thay đổi dao cắt trên trục chính một cách nhanh chóng và chính xác theo chương trình đã thiết lập. Nhờ đó, thời gian gá dao được giảm thiểu đáng kể, đồng thời hạn chế tối đa sai sót trong quá trình gia công.
4. Bảng điều khiển CNC
Bảng điều khiển là trung tâm điều hành của máy phay CNC. Nó chịu trách nhiệm kiểm soát các chuyển động và vị trí của các bộ phận máy dựa trên chương trình đã lập trình sẵn, giúp tạo ra các sản phẩm với độ chính xác cao theo yêu cầu thiết kế.
5. Giá đỡ dao
Giá đỡ dao là bộ phận giữ dao cắt và được gắn trực tiếp lên trục chính, đây là bộ phận quan trọng trong cấu tạo máy phay CNC. Nó có nhiều kích thước khác nhau để phù hợp với từng ứng dụng cụ thể. Các loại giá đỡ phổ biến bao gồm BT30, BT40 và BT50. Đối với các yêu cầu gia công đòi hỏi độ cứng cao, người dùng nên cân nhắc lựa chọn các phiên bản như HSK hoặc BBT để đạt hiệu suất tối ưu.
Xem thêm: Gia công phay giường là gì? Quy trình gia công chi tiết
6. Bàn máy
Bàn máy là nơi giữ và cố định các chi tiết gia công bằng các đồ gá chuyên dụng. Nó được điều khiển bằng động cơ servo đặt ở đầu bên phải, đảm bảo chuyển động chính xác. Hệ thống này kết hợp với vít me bi và ròng rọc răng bên trong để truyền động mượt mà và ổn định.
7. Vít me bi
Vít me bi là bộ phận không thể thiếu, đóng vai trò chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ ma sát cực thấp. Nhờ thiết kế với rãnh xoắn chứa các viên bi chạy qua lại bên trong, vít me bi giúp truyền động chính xác và giảm thiểu hao mòn trong quá trình vận hành.
8. Đồ gá
Đồ gá được sử dụng để cố định và kẹp chặt phôi, đảm bảo độ chính xác khi gia công và giảm thời gian chuẩn bị. Các loại đồ gá phổ biến gồm bàn kẹp, ê tô, vấu kẹp và mỏ kẹp, phù hợp cho cả sản xuất hàng loạt nhỏ lẫn sản xuất đơn chiếc.
9. Hệ thống truyền động
Hệ thống truyền động đóng vai trò quyết định đến độ chính xác của máy trong quá trình hoạt động. Nó bao gồm các thành phần như gối đỡ bi ở hai đầu vít me, bộ vít me bi, khớp nối động cơ và ray trượt bi. Tất cả phối hợp để đảm bảo chuyển động trơn tru và giảm thiểu sai số.
10. Hệ thống làm mát
Hệ thống làm mát được thiết kế để giảm nhiệt độ phát sinh trong quá trình cắt gọt, bảo vệ dụng cụ và chi tiết gia công. Nó bao gồm máy bơm làm mát, đường ống cấp và hồi lưu, công tắc điều khiển và vòi phun. Khi hoạt động, bơm làm mát đưa chất lỏng từ bình chứa qua đường ống đến vùng gia công, duy trì nhiệt độ ổn định và kéo dài tuổi thọ của dao cắt.
11. Hệ thống bôi trơn
Hệ thống bôi trơn giữ vai trò quan trọng trong việc duy trì hoạt động ổn định và kéo dài tuổi thọ của máy phay CNC. Thành phần này gồm bơm dầu, bộ tách dầu, ống dẫn và van tiết lưu. Dầu bôi trơn được cung cấp định kỳ đến các bộ phận quan trọng như ray dẫn hướng, trục vít bi và trục chính, đảm bảo máy hoạt động trơn tru và giảm thiểu ma sát.
Ứng dụng của máy phay CNC
Máy phay CNC thường được sử dụng để:
Chế tạo khuôn mẫu: Máy phay CNC là thiết bị không thể thiếu trong ngành chế tạo khuôn mẫu nhờ khả năng gia công chính xác, đáp ứng các yêu cầu kỹ thuật phức tạp.
Sản xuất linh kiện cơ khí: Công nghệ CNC đóng vai trò quan trọng trong việc sản xuất các bộ phận máy móc hiện đại. Cấu tạo máy phay CNC thường được sử dụng phổ biến để chế tạo những chi tiết yêu cầu độ chính xác cao.
Công nghiệp ô tô: Trong ngành sản xuất ô tô, máy phay CNC hỗ trợ quá trình gia công các bộ phận phức tạp và kiểm tra chất lượng sản phẩm. Nhờ đó, ngành này đạt được độ chính xác và hiệu suất sản xuất tối ưu.
Điêu khắc và trang trí nội thất: Không chỉ dừng lại ở gia công cơ khí, máy phay CNC còn được ứng dụng rộng rãi trong lĩnh vực điêu khắc nghệ thuật, đồ trang trí và sản xuất nội thất với các thiết kế tinh xảo.
Công nghiệp điện tử: Nhờ khả năng gia công vật liệu bán dẫn như silicon và nhôm nitride, máy phay CNC được sử dụng trong sản xuất các linh kiện điện tử như bảng mạch và bộ phận tản nhiệt.
Ngành y tế: Với độ chính xác cao và khả năng tạo ra các chi tiết phức tạp, máy phay CNC là công cụ lý tưởng trong sản xuất thiết bị và dụng cụ y tế, phục vụ cho các nhu cầu khắt khe của ngành này.
Quân sự và quốc phòng: Máy phay CNC đóng vai trò quan trọng trong sản xuất các bộ phận đòi hỏi kỹ thuật phức tạp và độ chính xác tuyệt đối, đáp ứng các tiêu chuẩn khắt khe của ngành quốc phòng.
Ngành hàng không vũ trụ: Nhờ khả năng gia công trên nhiều loại vật liệu khó xử lý như Inconel, Titan và nhôm, máy phay CNC được sử dụng phổ biến trong ngành hàng không vũ trụ để chế tạo các chi tiết đòi hỏi độ bền và độ chính xác cao.
So sánh cấu tạo máy phay CNC với máy phay truyền thống
Việc phân tích cấu tạo máy phay CNC và máy phay truyền thống giúp làm rõ những khác biệt quan trọng về công nghệ và ứng dụng. Dưới đây là một số điểm so sánh cụ thể:
- Hệ thống điều khiển
- Máy phay CNC: Được trang bị hệ thống điều khiển tự động bằng máy tính. Người vận hành chỉ cần lập trình các bước gia công trước, máy sẽ thực hiện toàn bộ quá trình theo lệnh đã được thiết lập mà không cần can thiệp thủ công. Hệ thống này đảm bảo độ chính xác cao nhờ khả năng lập trình chuyển động, tốc độ cắt và các thông số kỹ thuật khác.
- Máy phay truyền thống: Vận hành thủ công thông qua cần gạt và nút điều khiển. Người thợ phải trực tiếp thao tác để gia công, do đó, chất lượng và độ chính xác của sản phẩm phụ thuộc chủ yếu vào tay nghề và kinh nghiệm của người vận hành.
- Chuyển động trục
- Máy phay CNC: Cấu tạo máy phay CNC hỗ trợ chuyển động trên 3, 4 hoặc 5 trục, cho phép thực hiện các thao tác gia công phức tạp trên nhiều bề mặt và hình dạng đa dạng. Các trục được kiểm soát chính xác thông qua chương trình lập trình sẵn.
- Máy phay truyền thống: Thông thường chỉ hoạt động trên 2 hoặc 3 trục (X, Y, Z). Do đó, khả năng gia công của loại máy này bị giới hạn ở những chi tiết đơn giản hơn vì không thể xử lý nhiều góc độ phức tạp.
- Độ chính xác
- Máy phay CNC: Được đánh giá cao về độ chính xác, có thể đạt mức micromet nhờ hệ thống điều khiển tự động và khả năng lập trình chi tiết từng bước gia công.
- Máy phay truyền thống: Độ chính xác thường thấp hơn do phụ thuộc nhiều vào tay nghề của người vận hành cũng như sự ổn định trong quá trình sử dụng thủ công.
- Cấu trúc và thiết kế
- Máy phay CNC: Thiết kế phức tạp với nhiều bộ phận tự động hóa hiện đại như cảm biến, hệ thống làm mát, điều khiển chip và lớp bảo vệ an toàn. Điều này đảm bảo hiệu suất hoạt động tối ưu và gia công chính xác hơn.
- Máy phay truyền thống: Cấu trúc đơn giản, ít tích hợp công nghệ điện tử và tự động hóa. Máy được thiết kế chủ yếu để vận hành bằng tay, phù hợp cho các công việc gia công thủ công cơ bản.
- Ứng dụng
- Máy phay CNC: Cấu tạo máy phay CNC phù hợp để sản xuất hàng loạt hoặc gia công các chi tiết phức tạp trong các ngành công nghiệp đòi hỏi độ chính xác cao như chế tạo máy, hàng không, ô tô và cơ khí chính xác.
- Máy phay truyền thống: Thích hợp cho các xưởng gia công nhỏ hoặc các công việc đòi hỏi sự linh hoạt và khả năng điều chỉnh thủ công, đặc biệt là trong sản xuất số lượng nhỏ hoặc sửa chữa đơn lẻ.
Mua máy phay CNC ở đâu chất lượng?
Taikan là một trong những thương hiệu tiên phong trong lĩnh vực nghiên cứu và sản xuất máy phay CNC chất lượng cao, được khách hàng trên toàn thế giới tin dùng. Kể từ khi ra mắt, các dòng máy phay CNC của Taikan đã có mặt tại hơn 50 quốc gia trên khắp các châu lục như Châu Mỹ, Châu Âu và Châu Á. Với hơn 50.000 ứng dụng đa dạng trong nhiều ngành công nghiệp, Taikan đã góp phần thúc đẩy sự phát triển mạnh mẽ của ngành sản xuất toàn cầu.
Tại Việt Nam, TULOCTECH vinh dự là nhà phân phối độc quyền máy CNC Taikan. Với bề dày hơn 14 năm kinh nghiệm trong lĩnh vực cung cấp máy CNC, TULOCTECH đã và đang là đối tác tin cậy của nhiều doanh nghiệp gia công cơ khí chính xác trên toàn quốc. Khi lựa chọn máy phay CNC Taikan tại TULOCTECH, khách hàng sẽ luôn nhận được sự an tâm tuyệt đối.
- Đảm bảo 100% máy phay CNC chính hãng, nguyên tem nguyên kiện.
- Hợp đồng mua bán rõ ràng, nêu rõ trách nhiệm các bên.
- Chính sách bảo hành lên đến 12 tháng uy tín, chuyên nghiệp.
- Hỗ trợ lắp đặt, vận hành, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng.
- Đội ngũ kỹ thuật viên giàu kinh nghiệm, được đào tạo bài bản trực tiếp từ hãng Taikan.
- Áp dụng chính sách trả góp linh hoạt đến 12 tháng
Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về cấu tạo máy phay CNC, hãy liên hệ ngay với chúng tôi để được hỗ trợ nhanh nhất.
