Chu trình khoan lỗ sâu G83 được sử dụng để thực hiện khoan lỗ sâu, đảm bảo quy trình diễn ra an toàn và ổn định. Không những vậy, lệnh này còn giúp kéo dài tuổi thọ dao cụ và giảm thiểu các rủi ro trong sản xuất. Trong bài viết này, Taikan sẽ hướng dẫn chi tiết cách sử dụng chu trình khoan lỗ sâu G83, từ nguyên lý hoạt động đến cách lập trình và những lưu ý quan trọng trong thực tế gia công.
Chu trình khoan lỗ sâu G83 dùng để làm gì?
Chu trình khoan lỗ sâu G83 là một chu trình khoan phá phoi peck, thuật ngữ chuyên ngành gọi là khoan từng bước trong lập trình CNC. Điểm nổi bật của chu trình khoan lỗ sâu G83 là sau mỗi lần ăn dao, mũi khoan sẽ rút hoàn toàn về mặt an toàn R trước khi tiếp tục thực hiện chu kỳ tiếp theo.
Cơ chế này giúp chu trình khoan lỗ sâu G83 loại bỏ phoi hiệu quả, hạn chế tình trạng kẹt phoi và giảm nhiệt tích tụ tại vùng cắt.
Trong gia công thực tế, vai trò của chu trình khoan lỗ sâu G83 là:
- Đảm bảo an toàn khi gia công các lỗ có chiều sâu lớn. Đặc biệt, với các lỗ sâu hơn 5 lần đường kính dao (5D), việc sử dụng chu trình khoan lỗ sâu G83 gần như là bắt buộc.
- Giúp đảm bảo độ chính xác và độ đồng đều của lỗ khoan, đặc biệt trong các ngành yêu cầu cao như khuôn mẫu và cơ khí chính xác.
Vậy khi nào nên sử dụng chu trình khoan lỗ sâu G83? Chu trình khoan lỗ sâu G83 thường được áp dụng trong các trường hợp gia công lỗ sâu, vật liệu khó cắt hoặc yêu cầu độ ổn định cao. Các vật liệu như inox, thép hợp kim hay thép cứng đều rất phù hợp để sử dụng chu trình khoan lỗ sâu G83.
Ngoài ra, khi gặp tình trạng phoi khó thoát hoặc nhiệt độ cắt tăng cao, việc chuyển sang chu trình khoan lỗ sâu G83 sẽ giúp cải thiện đáng kể hiệu quả gia công.
XEM THÊM: Tìm hiểu các mã lệnh trong máy tiện CNC Fanuc phổ biến nhất
Hướng dẫn thực hiện chu trình khoan lỗ sâu G83 chi tiết
Để thực hiện chu trình khoan lỗ sâu G83, bạn cần nắm vững cú pháp cơ bản sau:
G83 X__ Y__ Z__ R__ Q__ F__
Trong đó, mỗi tham số trong chu trình khoan lỗ sâu G83 đều có ý nghĩa quan trọng và ảnh hưởng trực tiếp đến quá trình gia công.
Ý nghĩa các tham số:
- X, Y: Tọa độ vị trí lỗ cần khoan, đây là điểm bắt đầu của chu trình khoan trên mặt phôi
- Z: Độ sâu lỗ khoan, thể hiện giá trị xác định điểm kết thúc của chu trình theo trục Z
- R: Mặt phẳng an toàn. Sau mỗi lần peck, dao sẽ rút về vị trí này
- Q: Độ sâu mỗi lần ăn dao. Thông số này rất quan trọng, ảnh hưởng đến khả năng thoát phoi.
- F: Tốc độ tiến dao. Tham số này cần được tính toán phù hợp để tối ưu hiệu suất của toàn bộ chu trình gia công.
Nguyên lý hoạt động của chu trình khoan lỗ sâu G83

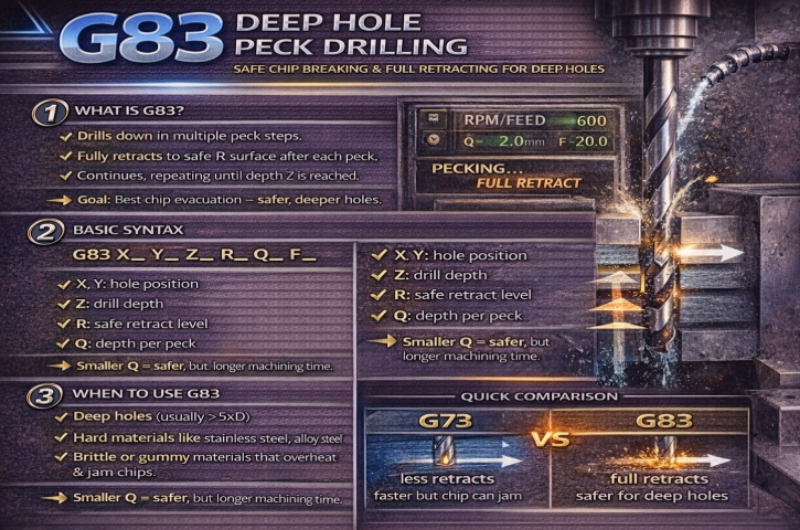

Dựa theo lý thuyết và thực tế sản xuất, khi khoan lỗ sâu G83, dao sẽ tiến xuống một đoạn theo giá trị Q, sau đó rút hoàn toàn lên mặt R để thoát phoi. Quá trình này được lặp lại cho đến khi đạt độ sâu Z. Chính cơ chế rút dao hoàn toàn này giúp quá trình khoan lỗ sâu G83 đạt hiệu quả vượt trội hơn so với các chu trình khoan khác trong việc xử lý lỗ sâu.
Ví dụ:
G83 X50 Y30 Z-40 R2 Q5 F120
Trong chương trình trên, chu trình khoan lỗ sâu G83 sẽ thực hiện khoan lỗ tại vị trí X50 Y30 với độ sâu 40mm, mỗi lần ăn dao 5mm. Việc lựa chọn Q hợp lý sẽ giúp cho quá trình khoan lỗ sâu G83 đạt hiệu quả tối ưu giữa tốc độ và độ an toàn.
Lưu ý khi lựa chọn thông số Q
- Khi khoan lỗ sâu G83, giá trị Q càng nhỏ thì khả năng thoát phoi càng tốt, nhưng thời gian gia công sẽ tăng lên.
- Ngược lại, nếu Q quá lớn, quy trình khoan lỗ sâu G83 có thể gặp rủi ro kẹt phoi hoặc gãy dao. Do đó, người vận hành cần phải
Ưu điểm và hạn chế của lệnh G83
Ưu điểm của chu trình khoan lỗ sâu G83
- Một trong những ưu điểm lớn nhất của chu trình khoan lỗ sâu G83 là khả năng thoát phoi hiệu quả. Nhờ cơ chế rút dao hoàn toàn, phoi được loại bỏ triệt để sau mỗi lần peck.
- Ngoài ra, chu trình khoan lỗ sâu G83 còn giúp giảm nguy cơ gãy dao, đặc biệt khi gia công vật liệu cứng.
- Bên cạnh đó, chu trình khoan lỗ sâu G83 đảm bảo độ ổn định cao khi khoan lỗ sâu, giúp cải thiện chất lượng bề mặt và độ chính xác của lỗ.
Hạn chế của chu trình khoan lỗ sâu G83
- Mặc dù có nhiều ưu điểm, chu trình khoan lỗ sâu G83 vẫn tồn tại một số hạn chế. Đầu tiên là thời gian gia công dài hơn so với các chu trình khác như G73.
- Ngoài ra, chu trình khoan lỗ sâu G83 không phù hợp với các lỗ nông hoặc sản xuất tốc độ cao, nơi yêu cầu tối ưu thời gian chu kỳ.
Người vận hành cần lưu ý gì để thực hiện chu trình khoan lỗ sâu G83 hiệu quả?
Để vận hành máy CNC thực hiện chu trình khoan lỗ sâu G83 hiệu quả, bạn cần lưu ý kỹ các vấn đề sau:
Lựa chọn dao phù hợp
Để tối ưu chu trình khoan lỗ sâu G83, việc lựa chọn dao khoan phù hợp là rất quan trọng. Dao cần có độ cứng cao và khả năng chịu nhiệt tốt. Giúp duy trì gia công ổn định và giảm nguy cơ hư hỏng dao cụ.
Kiểm soát tốc độ và lượng chạy dao

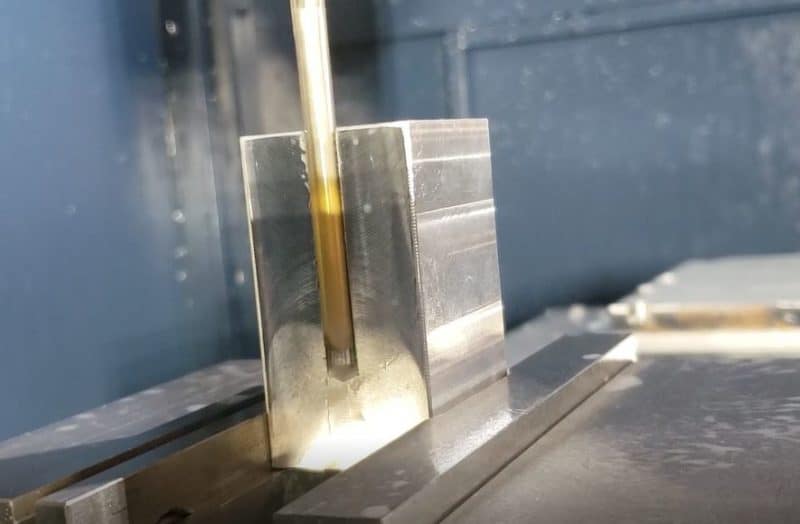

Cần phải thiết lập thông số về tốc độ cắt và lượng chạy dao hợp lý. Không được để xảy ra tình trạng thiết lập sai, làm giảm hiệu quả của chu trình khoan lỗ sâu G83.
Sử dụng dung dịch làm mát
Luôn nhớ sử dụng dung dịch làm mát trong chu trình khoan lỗ sâu G83. Việc cung cấp đủ dung dịch giúp giảm nhiệt và hỗ trợ thoát phoi tốt hơn.
Kiểm tra và tối ưu chương trình
Trước khi chạy thực tế, cần kiểm tra kỹ chương trình chu trình khoan lỗ sâu G83 để tránh lỗi. Việc chạy thử trước khi vận hành chính thức sẽ giúp đảm bảo an toàn và tối ưu hiệu quả gia công.
Có thể thấy, chu trình khoan lỗ sâu G83 là một công cụ quan trọng trong lập trình CNC, đặc biệt khi gia công lỗ sâu và vật liệu khó cắt. Việc hiểu rõ và áp dụng đúng chu trình khoan lỗ sâu G83 sẽ giúp nâng cao chất lượng sản phẩm, tối ưu chi phí và đảm bảo an toàn sản xuất.
Hi vọng những thông tin trong bài viết trên của Taikan Việt Nam đã giúp ích cho Quý bạn đọc trong việc tìm hiểu về chu trình khoan lỗ sâu G83. Liên hệ với chúng tôi để được tư vấn khi có nhu cầu đầu tư máy CNC Taikan hoặc giải đáp các thắc mắc kỹ thuật liên quan.
