Chu trình tiện ren côn G76 là một trong những lệnh gia công tiện quan trọng, được ứng dụng phổ biến trong gia công cơ khí chính xác. Đặc biệt là với các chi tiết yêu cầu độ kín cao như đầu nối thủy lực, ống dẫn áp suất, fitting công nghiệp hoặc các chi tiết cơ khí chính xác.
Chu trình tiện ren côn G76 là gì? Vai trò trong sản xuất
Trong gia công CNC, chu trình tiện ren côn G76 là chu trình tiện ren tự động được sử dụng để gia công các dạng ren côn trên máy tiện CNC. So với các phương pháp ren trụ thông thường, tiện ren côn có đường có đường kính thay đổi theo chiều dài ren, đòi hỏi độ chính xác rất cao trong quá trình cắt.
Ưu điểm của quá trình tiện ren côn G76 chính là khả năng tự động chia lượng ăn dao theo nhiều pass cắt khác nhau. Điều này giúp giảm tải cho insert ren, hạn chế rung động và tăng tuổi thọ dao cụ.
Trong gia công sản xuất thực tế, tiện ren côn G76 thường được ứng dụng cho các lĩnh vực gia công chi tiết ren NPT, BSPT hoặc các dạng ren côn dùng trong ngành dầu khí, thủy lực và hệ thống khí nén.
Ngoài ra, sử dụng lệnh tiện ren côn G76 còn đem lại nhiều lợi ích sau:
- Giảm tải cho dao cắt, nâng cao chất lượng ren và hạn chế sai số trong quá trình gia công
- Đảm bảo độ đồng đều của bước ren và độ chính xác biên dạng ren. Khi lập trình đúng, hệ thống sẽ tự động tính toán lượng ăn dao phù hợp cho từng pass cắt
- Giúp tối ưu thời gian lập trình so với việc viết từng đường chạy dao thủ công. Đây là thế mạnh lớn đối với các nhu cầu sản xuất hàng loạt
- Khả năng nâng cao độ ổn định gia công và giảm nguy cơ lỗi ren
- Cải thiện chất lượng bề mặt ren, tăng khả năng lắp ghép và độ kín của chi tiết
Nhìn chung, lệnh tiện ren côn G76 đóng vai trò cực kỳ quan trọng trong gia công cơ khí chính xác. Các doanh nghiệp ứng dụng thành thạo lệnh gia công này sẽ đem lại hiệu suất sản xuất vượt trội, đảm bảo chất lượng sản phẩm, đặc biệt với các chi tiết yêu cầu tiêu chuẩn kỹ thuật cao.
ĐỪNG BỎ QUA: Lệnh G50 trong tiện CNC có nhiệm vụ gì?

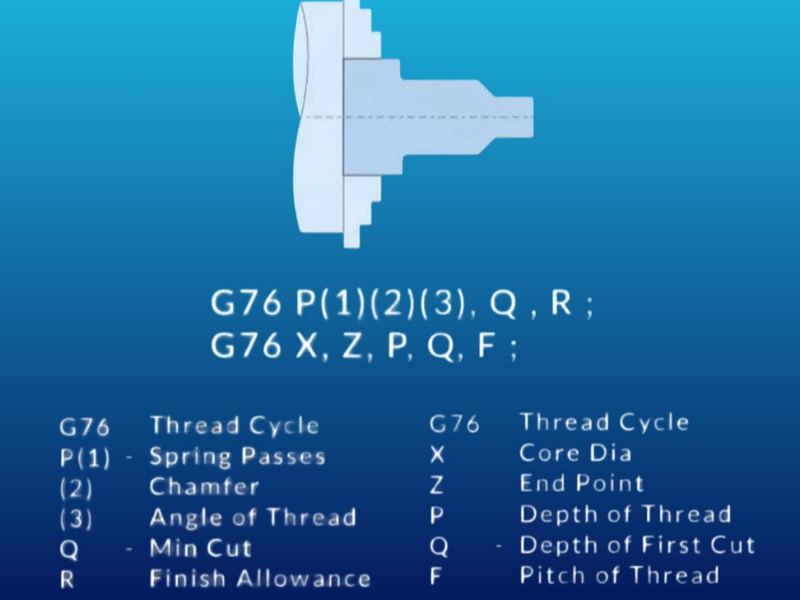

Cú pháp thực hiện chu trình tiện ren côn G76
Để sử dụng hiệu quả chu trình tiện ren côn G76, kỹ thuật viên cần hiểu rõ cấu trúc cú pháp và ý nghĩa từng tham số trong chương trình.
Thông thường, chu trình tiện ren côn G76 được lập trình theo dạng hai dòng lệnh.
Dòng 1: Thiết lập chế độ cắt ren
G76 P… Q… R…
Trong đó:
- P: thiết lập số pass tinh, góc ăn dao và kiểu thoát dao
- Q: lượng ăn dao nhỏ nhất cho mỗi pass
- R: lượng dư tinh sau khi tiện ren
Dòng lệnh đầu tiên trong chu trình tiện ren côn G76 có nhiệm vụ thiết lập chiến lược cắt ren nhằm đảm bảo độ ổn định khi gia công.
Dòng 2: Khai báo thông số hình học ren
G76 X… Z… P… Q… R… F…
Trong đó:
- X: đường kính chân ren
- Z: điểm kết thúc ren
- P: chiều cao ren
- Q: chiều sâu pass cắt đầu tiên
- R: độ côn ren
- F: bước ren
Trong chu trình tiện ren côn G76, tham số R đóng vai trò cực kỳ quan trọng vì nó quyết định độ côn của ren.
Ví dụ thực tế về lệnh lập trình:
- G76 P020060 Q100 R0.05
- G76 X28.0 Z-40.0 P1200 Q300 R-0.5 F2.0
Trong ví dụ trên, chu trình tiện ren côn G76 sẽ thực hiện tiện ren côn với bước ren 2 mm và độ côn được khai báo thông qua tham số R.
Khi thực hiện chu trình tiện ren côn G76, cần đảm bảo các thông số được nhập chính xác theo đúng hệ điều khiển Fanuc đang sử dụng.
Ngoài ra, kỹ thuật viên CNC cần phải nắm vững và hiểu rõ từng đơn vị tính của từng tham số trong chu trình tiện ren côn G76 để tránh phát sinh lỗi khi gia công.
Những điều cần lưu ý khi thực hiện chu trình tiện ren côn G76
Trong quá trình sử dụng chu trình tiện ren côn G76, sẽ có rất nhiều yếu tố kỹ thuật cần phải nắm vững và hết sức lưu ý để đảm bảo chi tiết ren chất lượng, chính xác. Đồng thời, duy trì sự an toàn cho người vận hành.
- Cần lựa chọn đúng chip tiện ren phù hợp với từng chi tiết ren côn cần gia công. Nếu chọn sai insert, quá trình thực hiện chu trình tiện ren côn G76 có thể gây sai biên dạng ren.
- Cần tạo rãnh thoát dao trước khi tiện ren. Vì đây là một trong những yếu tố quan trọng giúp chu trình tiện ren côn G76 kết thúc đường ren ổn định và tránh gãy dao.
- Kiểm soát tốc độ trục chính hợp lý. Trong trường hợp rpm quá cao, ren dễ bị rung và giảm chất lượng bề mặt.
- Trong quá trình lập trình, cần kiểm tra chính xác bước ren F. Sai lệch nhỏ trong thông số này sẽ khiến ren không thể lắp ghép.
- Khi thực hiện chu trình tiện ren côn G76, cần chú ý đến chiều sâu cắt Q. Nếu lượng ăn dao quá lớn, insert ren dễ bị mẻ hoặc gãy.
- Nên chạy mô phỏng trước khi gia công thực tế để kiểm tra lỗi chương trình trong chu trình tiện ren côn G76.
- Kỹ thuật viên cũng cần thường xuyên kiểm tra độ mòn dao để đảm bảo chất lượng ren trong suốt quá trình sử dụng chu trình tiện ren côn G76.
- Thường xuyên kiểm ren bằng dưỡng kiểm chuyên dụng sau khi gia công để đảm bảo ren đạt tiêu chuẩn kỹ thuật yêu cầu.
Chu trình tiện ren côn G76 là giải pháp lập trình hiệu quả giúp gia công ren côn chính xác, ổn định và tối ưu thời gian sản xuất. Việc hiểu rõ cú pháp và áp dụng đúng kỹ thuật sẽ giúp nâng cao chất lượng gia công CNC trong thực tế sản xuất hiện đại.
Hi vọng nhũng thông tin trong bài viết trên của Taikan Việt Nam đã giúp ích cho Quý bạn đọc. Nếu cần giải đáp các thắc mắc liên quan hoặc đầu tư máy CNC Taikan, hãy liên hệ ngay với chúng tôi nhé!
