Đầu máy tiện là bộ phận cực kỳ quan trọng, giữ vai trò không thể thay thế trong quá trình gia công. Nó đảm nhiệm vai trò chính trong việc truyền động, dẫn động quay và giữ chặt phôi. Trên máy tiện CNC, phần đầu thường nằm ở vị trí bên trái và được thiết kế cứng cáp, kiên cố để duy trì độ chính xác cho toàn bộ quá trình gia công.
Đầu máy tiện (Headstock) là gì?

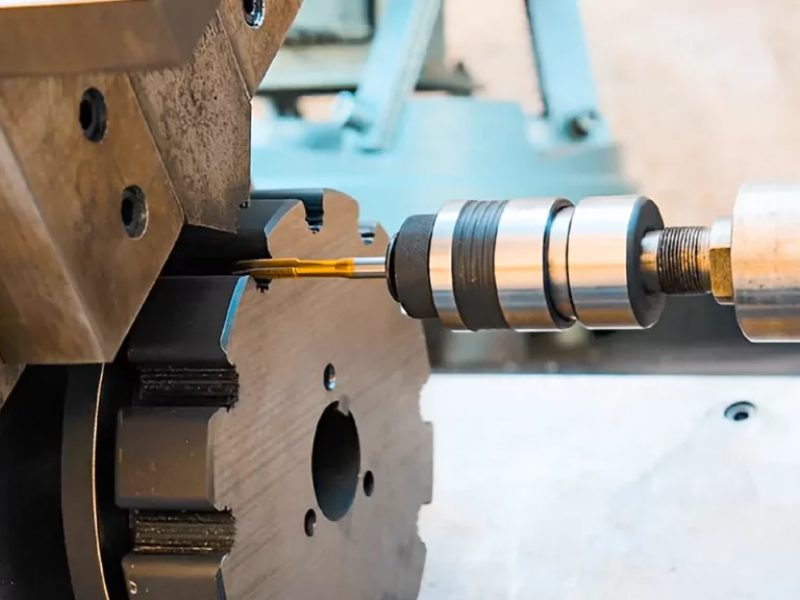

Trên máy tiện CNC, phần đầu (tên tiếng Anh là Headstock) là bộ phận không thể thiếu trong việc duy trì khả năng vận hành của máy CNC. Đầu máy tiện thường nằm ở vị trí bên trái của máy, đảm nhiệm vai trò làm trục trung tâm cho các chuyển động quay của phôi trong suốt quá trình gia công.
Nhờ khả năng duy trì tính ổn định khi gia công tốc độ cao, đầu máy tiện chịu trách nhiệm tạo ra các chuyển động quay cho quá trình tiện, khoan hoặc nhiều thao tác gia công khác. Trục chính quay nhờ được truyền động bởi động cơ của máy, truyền mô-men xoắn và tốc độ để đạt được chuyển động chính xác ổn định.
Ngoài bộ phận trục chính, phần đầu máy còn chứa cơ cấu giữ chặt phôi. Tuỳ thuộc vào yêu cầu cụ thể của nhu cầu gia công mà bộ phận này có thể được thiết kế dạng mâm cặp hoặc kẹp collet. Đảm bảo phôi được định vị chắc chắn, cho phép thực hiện linh hoạt các thao tác gia công.
Cấu tạo của đầu máy tiện CNC
Đầu máy tiện CNC được thiết kế bao gồm nhiều bộ phận phức tạp và được kết nối liền mạch với nhau. Nhằm tạo ra chuyển động quay và giữ chặt phôi ổn định trong quá trình gia công.
List các phần cơ bản của đầu máy tiện CNC:
- Trục chính: Là phần trung tâm của đầu máy, có hình trụ, đảm nhiệm vai trò truyền động và cung cấp năng lượng cho máy tiện CNC.
- Hệ thống động cơ điện: Có nhiệm vụ chịu trách nhiệm tạo ra mô men xoắn cũng như tốc độ cần thiết để máy tiện CNC hoàn thành các thao tác gia công khác nhau. Kết hợp với trục chính để đảm bảo thực hiện các chuyển động quay trơn tru và định vị phôi cố định, chính xác.
- Bộ phận kẹp phôi: Có thể là cơ cấu kẹp hoặc collet để giữ chặt phôi. Kẹp có cấu tạo bao gồm hàm kẹp, còn collet co lại bao quanh phôi để đảm bảo kẹp chắc chắn.
- Ổ trục: Ổ trục được trang bị trong đầu máy tiện CNC với thiết kế độ chính xác cao, hỗ trợ cho chuyển động quay của hệ thống trục chính. Ngoài ra, hệ thống ổ trục này còn hỗ trợ giảm thiểu ma sát, góp phần nâng cao độ chính xác và tính bền bỉ, ổn định của máy.
ĐỪNG BỎ QUA: Nguyên lý điều khiển của máy tiện CNC đa trục
Công dụng của đầu máy tiện CNC
Đầu máy tiện CNC đảm nhiệm rất nhiều vai trò trong gia công thực tế, có thể kể đến một số công dụng phổ biến nhất như sau:
1. Truyền lực từ động cơ đến phôi
Đây được xem là chức năng chính của đầu máy tiện CNC, cho phép thực hiện các thao tác xoay và di chuyển phôi trong phạm vi cần thiết để gia công. Nhờ khả năng kẹp chặt phôi và xoay linh hoạt đa hướng với nhiều tốc độ khác nhau. Nhờ đó, đầu máy giúp tạo ra các biên dạng, chi tiết có đường viền đúng yêu cầu kỹ thuật.
Chẳng hạn như các chi tiết tiện mặt đầu, tiện tròn ngoài, tiện ren, tiện lỗ… Đảm bảo máy vận hành gia công ổn định, phôi quay mượt mà, không rung lắc hoặc đảo.
2. Giữ và quay phôi trong suốt quá trình gia công
Đầu máy tiện còn giúp đảm bảo phôi được giữ chặt trong quá trình gia công, hạn chế tình trạng lệch hoặc rung động quá lớn gây ảnh hưởng đến độ chính xác gia công.
3. Tạo độ chính xác cao cho sản phẩm
Độ chính xác của đầu máy tiện ảnh hưởng trực tiếp đến chất lượng chi tiết. Với thiết kế tối ưu, độ đảo trục thấp, độ cứng vững cao cho phép tạo ra các chi tiết có dung sai nhỏ và bề mặt mịn.
4. Khả năng chịu tải nặng
Đầu máy tiện CNC được thiết kế tối ưu với khả năng chịu lực lớn, đặc biệt là khi dao cắt tiếp xúc với phôi. Đây là yếu tố quan trọng khi máy tiện gia công các loại vật liệu có độ cứng cao như thép hợp kim, sắt,… Phân đầu máy tiện phải đảm bảo thật cứng cáp và chắc chắn để tránh gây biến dạng trong quá trình cắt.
5. Tối ưu quy trình tự động hóa
Hiện nay, hầu hết các dòng máy tiện CNC hiện đại đều được tích hợp hệ thống cảm biến trong đầu máy tiện. Thế mạnh cho phép máy tự động giám sát quá trình tải, nhiệt độ và tốc độ. Từ đó tự điều chỉnh hoặc đưa ra cảnh báo nếu gặp sự cố, giúp máy vận hành an toàn, nâng cao tính tự động hóa trong sản xuất hàng loạt.
Phân loại đầu máy tiện phổ biến trên thị trường
Hiện nay, trên thị trường có 2 dòng đầu máy tiện phổ biến là đầu máy tiện cơ khí và đầu máy tiện CNC. Một số thông tin chi tiết về từng loại đầu máy tiện như sau:
Đầu máy tiện cơ khí
Đầu máy cố định, còn được gọi là đầu máy dạng hộp, là một bộ phận cố định chứa trục chính và các cơ cấu liên quan khác. Nó được giữ cố định tại vị trí trong suốt quá trình gia công. Phôi được kẹp chặt trong mâm cặp hoặc collet, trong khi đầu máy cung cấp chuyển động quay cho phôi.
Hơn nữa, đầu máy cố định thường được tìm thấy trong các máy tiện CNC tiêu chuẩn và rất phù hợp cho các ứng dụng gia công nặng, phôi lớn và yêu cầu mô-men xoắn cao. Chúng có độ cứng, độ ổn định và hiệu suất đồng đều tuyệt vời, lý tưởng cho các hoạt động đòi hỏi độ chính xác cao.
Đầu máy tiện CNC
Đầu máy tiện CNC là một bộ phận chuyển động có thể trượt dọc theo bệ máy tiện. Không giống như đầu máy cố định, đầu máy trượt di chuyển gần hơn đến phôi, cho phép gia công chính xác hơn các chi tiết nhỏ và phức tạp.
Máy tiện đầu trượt thường được sử dụng trong ngành chế tạo đồng hồ, sản xuất thiết bị y tế và điện tử, nơi độ chính xác cao và các chi tiết phức tạp là yếu tố then chốt. Chúng nổi trội trong việc sản xuất các linh kiện nhỏ, phức tạp với dung sai chặt chẽ, nhờ khoảng cách gần giữa đầu trượt và phôi giúp tăng độ chính xác và giảm độ lệch trong quá trình gia công.

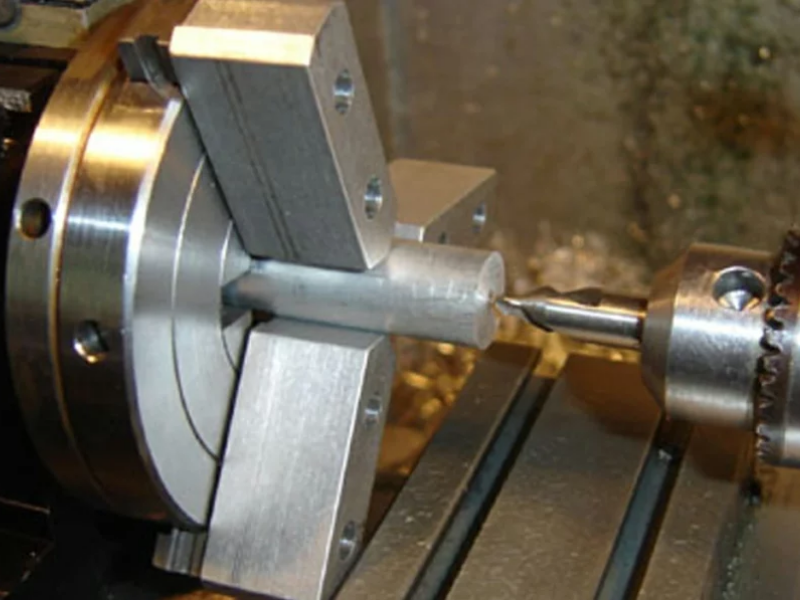

Việc lựa chọn giữa đầu máy cố định và đầu máy trượt phụ thuộc vào yêu cầu cụ thể của hoạt động gia công. Các yếu tố như kích thước và độ phức tạp của phôi, độ chính xác yêu cầu và khối lượng sản xuất đóng vai trò quan trọng trong việc xác định loại đầu máy phù hợp cho một ứng dụng cụ thể.
Điều quan trọng cần lưu ý là mỗi loại có thể có những biến thể và tùy chỉnh khác nhau để phù hợp với nhu cầu gia công cụ thể. Các nhà sản xuất máy tiện CNC có thể cung cấp nhiều mẫu mã và cấu hình đầu máy khác nhau để đáp ứng các yêu cầu đa dạng của khách hàng.
Bằng cách hiểu được sự khác biệt giữa đầu máy cố định và đầu máy trượt, nhà sản xuất có thể đưa ra quyết định sáng suốt khi lựa chọn máy tiện CNC phù hợp với mục tiêu gia công và yêu cầu sản xuất cụ thể của mình.
Ứng dụng của đầu máy tiện CNC

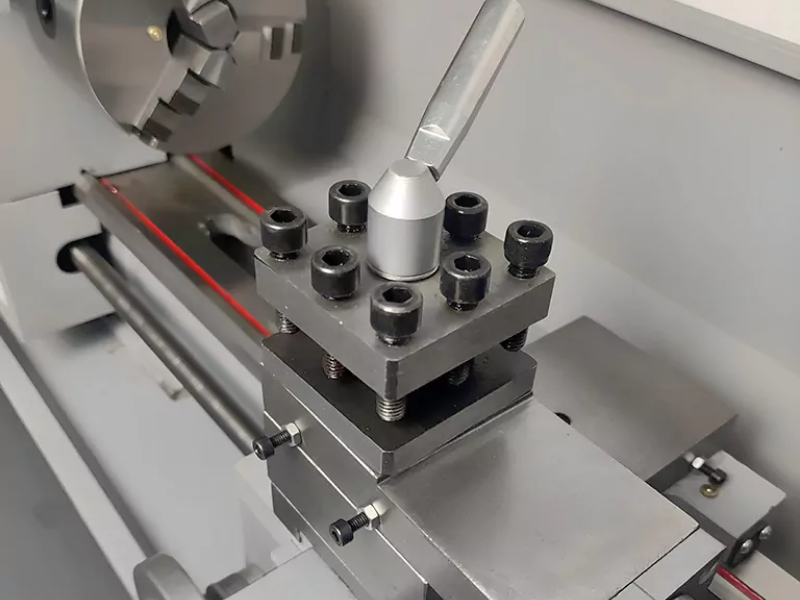

Đầu máy tiện CNC là một linh kiện đa năng, được ứng dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm hàng không vũ trụ , ô tô , y tế và sản xuất nói chung. Khả năng của nó cho phép thực hiện một loạt các hoạt động gia công thiết yếu. Hãy cùng tìm hiểu chi tiết hơn về một số ứng dụng chính:
Gia công tiện
Đầu máy là công cụ thiết yếu trong quá trình tiện, bao gồm việc định hình các phôi hình trụ. Đầu máy tạo ra các hình dạng và đường viền đối xứng bằng cách giữ và xoay phôi một cách chắc chắn. Chức năng này vô cùng hữu ích trong việc chế tạo trục, ống lót và các chi tiết quay khác.
Khoan và khoan lỗ
Bằng cách tích hợp các dụng cụ khoan và khoét, đầu máy cho phép máy tiện CNC tạo ra các lỗ, ren và lỗ khoan chính xác trên phôi. Khả năng này tạo điều kiện thuận lợi cho việc sản xuất các thiết kế phức tạp, lắp ráp các bộ phận và kết hợp các chốt.
Tiện ren
Tính linh hoạt của đầu máy mở rộng sang cả hoạt động cắt ren, cho phép tạo lỗ ren trên phôi. Bằng cách sử dụng dụng cụ phù hợp, đầu máy giúp tạo ra ren với nhiều kích cỡ và bước ren khác nhau, nâng cao chức năng và tính linh hoạt của các chi tiết được gia công.
Tiện rãnh
Sử dụng dao phay hoặc dụng cụ tạo rãnh, đầu máy mở ra cánh cửa cho việc tạo ra các bề mặt phẳng, khe và rãnh trên phôi. Điều này mở rộng khả năng thiết kế và cho phép tạo ra các chi tiết phức tạp, chẳng hạn như rãnh then, rãnh khía hoặc các hoa văn phức tạp.
Đầu máy tiện là bộ phận quan trọng nhất quyết định độ chính xác, độ bền và hiệu suất của máy tiện. Việc hiểu rõ đầu máy tiện là gì, cấu tạo ra sao và cách sử dụng đúng giúp doanh nghiệp nâng cao chất lượng sản phẩm và kéo dài tuổi thọ thiết bị. Với phong cách sản xuất hiện đại, Taikan Việt Nam luôn chú trọng tối ưu đầu máy tiện để mang đến giải pháp gia công hiệu quả, ổn định và bền bỉ cho các xưởng cơ khí.
