Máy phay đĩa là một trong những thiết bị máy công cụ được dùng để tạo ra những rãnh vừa dài vừa sâu, hoặc cần gia công các mặt phẳng song song. Máy được trang bị dao cắt hình dạng đĩa mỏng, quay nhanh và chuẩn xác để đảm bảo chi tiết được gia công ra chính xác đáp ứng yêu cầu kỹ thuật.

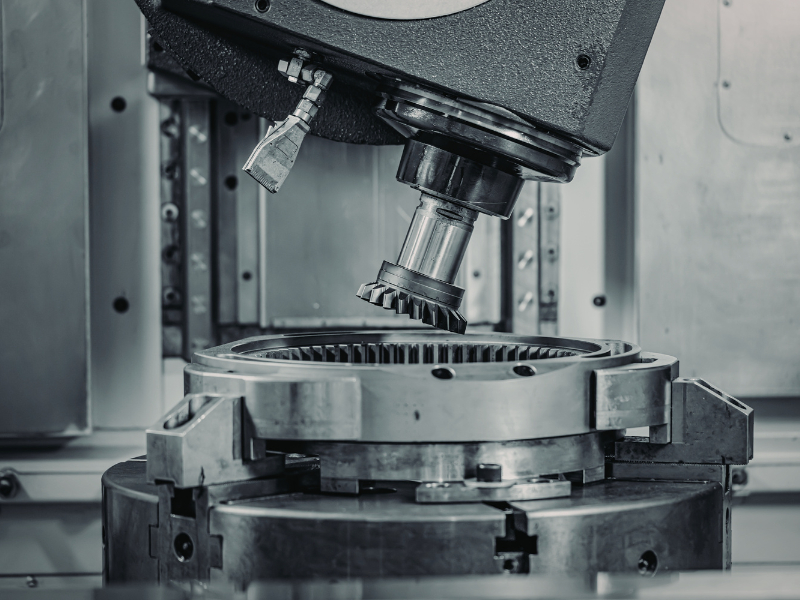

Định nghĩa máy phay đĩa
Máy phay đĩa là dòng máy chuyên dụng trong lĩnh vực gia công cơ khí chính xác. Dòng máy này sử dụng dao phay dạng đĩa mỏng có răng cắt sắt bén nhằm tạo ra các loại rãnh như rãnh then hoặc rãnh chữ T. Ngoài ra, máy phay đĩa còn có thể được dùng để thực hiện các thao tác phay mặt, phay bậc, cắt vật liệu sắt, nhựa… hoặc tạo hình chi tiết với các biên dạng đặc thù.
So sánh với các dòng máy phay truyền thống hay máy phay CNC hiện đại, máy phay đĩa được thiết kế tối ưu cho công việc cắt gọt vật liệu theo phương ngang hoặc tạo những rãnh đòi hỏi độ chính xác cao.
Loại máy phay này sử dụng dao phay đĩa chuyên dụng có nhiều kích thước khác nhau. Do đó, dòng máy này hoàn toàn có thể hoàn thành các yêu cầu gia công những chi tiết đòi hỏi độ chính xác và các tiêu chí khắt khe trong nhiều ngành sản xuất công nghiệp.
Đặc biệt, máy phay đĩa là một trong những sự lựa chọn lý tưởng cho các nhu cầu gia công đơn chiếc lẫn sản xuất hàng loạt. Khi kết hợp với loại dao phay đĩa chất lượng cao, phù hợp với kích thước, máy có thể tạo ra những biên dạng với độ chính xác cao.
XEM THÊM: Báo giá máy phay CNC đứng chất lượng [Cập nhật mới nhất 2026]
Cấu tạo của máy phay đĩa
Cấu tạo của máy phay đĩa cơ bản gồm 4 phần chính và không thể thiếu trong bất kỳ máy móc nào, bao gồm:
Trục chính
Đây là vị trí lắp dao phay đĩa, được thiết kế với độ cứng vượt trội, đảm bảo quy trình gia công ổn định, mượt mà. Đặc biệt, trục chính có tải trọng lớn để đảm bảo độ chuẩn xác khi gia công cắt sâu hoặc cắt trên các loại vật liệu lớn.
Bàn làm việc
Bàn làm việc là bộ phận không thể thiếu trên bất kỳ thiết bị máy công cụ nào. Bộ phận này chịu trách nhiệm giữ chắc chắn và định vị phôi đúng vị trí trong suốt quá trình gia công.
Đối với máy phay đĩa, bàn máy thường được thiết kế với độ cứng rất cao và khả năng chịu tải, chịu rung tốt. Nhờ đó, đảm bảo quá trình phay rãnh, phay bậc, phay mặt… chính xác, không làm biến dạng chi tiết. Ngoài ra, thiết kế bàn máy có khả năng di chuyển theo hành trình 3 trục, duy trì độ chính xác của đường chạy dao.
Hệ thống điều khiển
Hệ thống điều khiển cũng là mộ trong những bộ phận quan trọng của máy phay đĩa. Tùy vào từng dòng máy như máy cơ truyền thống hoặc máy phay CNC hiện đại. Tuỳ theo thiết kế của từng máy, mà hệ thống điều khiển có thể được thiết kế đơn giản hoặc tích hợp nhiều tính năng hiện đại.
Đặc biệt, với các dòng máy CNC hiện đại, người vận hành máy chỉ cần nhập đúng các thông số kỹ thuật, máy sẽ tự động chạy dao theo đúng yêu cầu. Nhờ đó, giúp doanh nghiệp nâng cấp quy trình gia công, tiết kiệm thời gian và giảm sai sót, đảm bảo chất lượng thành phẩm.

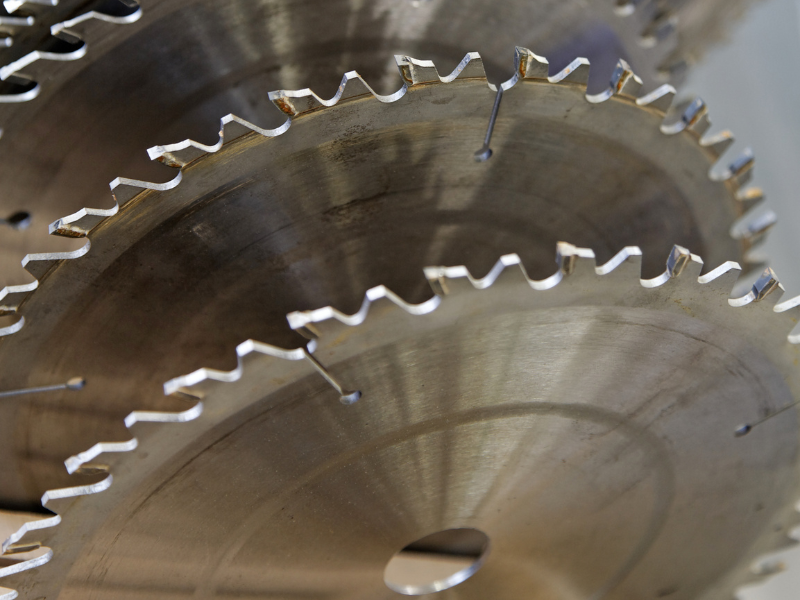

Dao phay đĩa
Để máy phay đĩa vận hành hiệu quả thì không thể bỏ qua dao phay đĩa, phần quan trọng quyết định hiệu suất và chất lượng cắt gọt vật liệu.
Có rất nhiều loại dao phay đĩa như: dao phay rãnh, dao phay đĩa mô-đun, dao phay đĩa cắt đứt,… Đặc điểm của các loại dao này đó là được làm từ hợp kim cứng hoặc phủ TiN, TiAlN để chống mài mòn. Khi kết hợp với máy phay đĩa giúp đảm bảo hệ thống gia công hiệu suất cao, phù hợp với nhiều loại vật liệu khác nhau.
Máy phay đĩa có tạo rãnh được không?
Một trong những thế mạnh của máy phay đĩa chính là phay rãnh. Các loại dao phay dạng đĩa với chiều dày phù hợp, có thể tạo ra các rãnh có bề rộng từ nhỏ đến lớn, tùy theo yêu cầu của chi tiết. Một số chi tiết rãnh thông dụng như:
- Rãnh dẫn hướng
- Rãnh then
- Rãnh lắp ghép
- Các loại rãnh kỹ thuật thường dùng trong gia công cơ khí chính xác
Khả năng tạo rãnh trên máy phay đĩa đem lại hiệu quả cao, chuẩn xác hơn rất nhiều so với các phương pháp thủ công hoặc máy công cụ không chuyên. Mỗi chi tiết thông số về chiều sâu, chiều rộng và vị trí rãnh đều được kiểm soát chặt chẽ, giúp chi tiết đạt độ chính xác cao và đảm bảo đúng tiêu chuẩn kỹ thuật.
Ngoài việc phay rãnh, máy phay đĩa còn có thể tạo các dạng rãnh đặc biệt khác như:
- Rãnh chữ T
- Rãnh trượt
- Rãnh bánh răng
- Rãnh ren
ĐỪNG BỎ QUA: Máy phay CNC phá thô là gì? Tìm hiểu từ A-Z
Các phương pháp phay đĩa phổ biến hiện nay
Một số phương pháp phay đĩa được ứng dụng phổ biến trong lĩnh vực gia công cơ khí chính xác như:
1. Phay dọc
Phương pháp này thường được ứng dụng khi có nhu cầu gia công phay rãnh dài hoặc dao phay đĩa. Điểm đặc biệt là dao sẽ di chuyển dọc theo chiều dài phôi để tạo ra rãnh đều và thẳng. Đối với máy phay đĩa, cần chọn lựa loại dao phay đĩa phù hợp cho từng nhu cầu phay đồng chiều hoặc nghịch chiều, để giảm rung, hạn chế tình trạng mẻ dao và duy trì độ bóng hoàn thiện cho bề mặt.
2. Phay ngang
Phay ngang phù hợp cho các nhu cầu gia công rãnh có chiều sâu lớn hoặc cắt vật liệu cứng. Máy phay đĩa với thiết kế trục chính nằm ngang, tạo điều kiện cho dao phay đĩa tiếp xúc tối đa với bề mặt phôi, tạo lực cắt lớn và ổn định.
Đối với các nhu cầu gia công cắt chia phôi hoặc rãnh then thì phay ngang đem lại hiệu quả hiệu suất cao.
3. Phay cắt đứt
Phương pháp này dùng dao phay đĩa mỏng để cắt rời vật liệu và tạo hình chi tiết với biên dạng phù hợp. Máy phay đĩa thực hiện thao tác này rất nhanh và chính xác, đặc biệt khi cần cắt các chi tiết nhỏ hoặc tách phôi trong sản xuất số lượng lớn.
4. Phay mô-đun hoặc phay bánh răng
Khi sử dụng dao phay mô-đun, giúp máy phay đĩa dễ dàng tạo ra các bước răng, các rãnh răng nằm trên bánh răng hoặc những chi tiết cơ khí truyền động. Phương pháp này đòi độ chính xác cao và phải gắn trên máy phay đĩa có độ cứng vững lớn.
Quy trình phay đĩa đúng chuẩn, đúng kỹ thuật
Quy trình phay đĩa thông thường gồm các bước cơ bản sau đây:
- Chuẩn bị phôi và đồ gá cố định
- Chọn dao phay đĩa phù hợp với các thông số như đường kính, độ dày chi tiết, tốc độ cắt…
- Thiết lập thông số kỹ thuật phù hợp trên máy phay đĩa như tốc độ trục chính, độ sâu cắt, bước tiến dao…
- Chạy thử không tải kiểm tra rung động và đánh giá nguy cơ sự cố
- Tiến hành gia công chính thức
- Kiểm tra bề mặt và kích thước rãnh sau khi hoàn thành gia công
Ứng dụng của máy phay đĩa trong gia công sản xuất
Máy phay đĩa được ứng dụng phổ biến trong nhiều lĩnh vực gia công sản xuất hoặc các ngành công nghiệp nặng. Có thể kể đến như:
- Ngành chế tạo cơ khí: Chuyên tạo rãnh là các đường cắt với biên dạng lặp lại chính xác trên các chi tiết máy. Chẳng hạn như dạng rãnh dẫn hướng, rãnh then, rãnh ghép nối…
- Ngành chế tạo khuôn mẫu, sản xuất phụ tùng ô tô, xe máy và các sản phẩm yêu cầu độ chính xác cao…
- Khả năng phay mặt, cắt đứt, tạo biên dạng và xử lý nhiều loại vật liệu từ thép, inox, nhôm đến hợp kim cứng.
Máy phay đĩa là công cụ rất quan trọng và đem lại nhiều lợi ích trong lĩnh vực gia công cơ khí. Không chỉ mang lại độ chính xác, độ ổn định mà còn duy trì hiệu suất cao trong việc tạo rãnh, cắt vật liệu và gia công các biên dạng đặc thù.
Hy vọng những thông tin trong bài viết trên của Taikan Việt Nam về cấu tạo, nguyên lý và ứng dụng của máy sẽ giúp doanh nghiệp lựa chọn đúng thiết bị và tối ưu quy trình sản xuất. Nếu cần hỗ trợ giải đáp các thắc mắc liên quan, hãy liên hệ với chúng tôi nhé!
