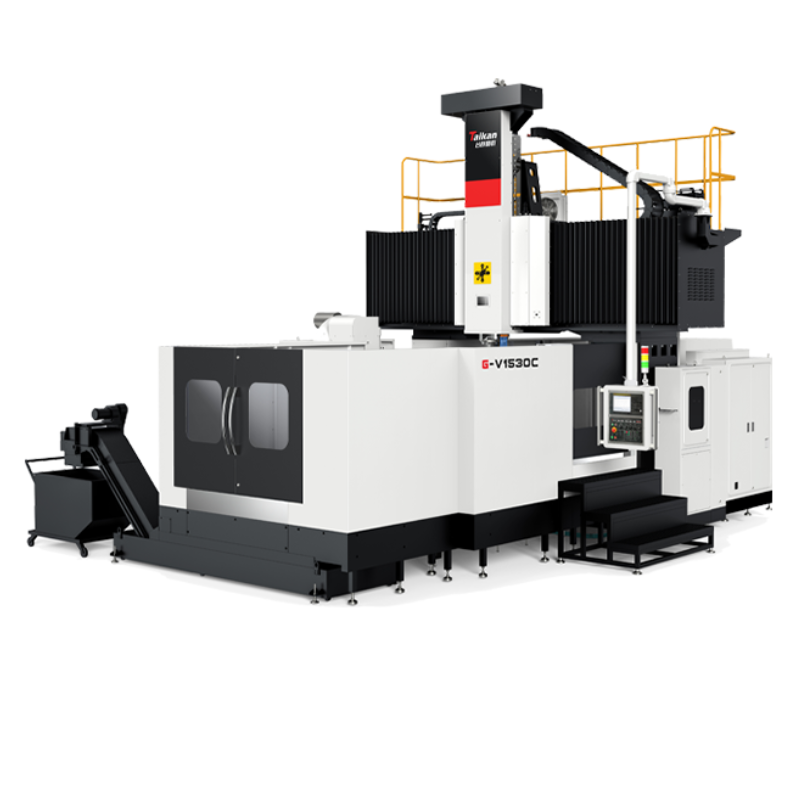

GIỚI THIỆU MÁY PHAY GIƯỜNG CNC TAIKAN G-V1530C
Máy phay giường CNC Taikan G-V1530C là dòng trung tâm gia công giàn CNC được thiết kế chuyên biệt cho các ứng dụng gia công tốc độ cao và độ chính xác cao. Máy sử dụng kết cấu khung giàn cố định kết hợp bàn làm việc di chuyển, giúp tăng độ ổn định trong quá trình cắt gọt và nâng cao khả năng chịu tải khi gia công các chi tiết lớn.
THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | G-V1530C |
| Kích thước bàn làm việc | mm | 1500*3000 |
| Di chuyển ba trục X/Y/Z | mm | 3200/2200/1000 |
| Khoảng cách từ mặt đầu trục chính đến bề mặt bàn làm việc | mm | 100～1100 |
| Khe chữ T trên bàn làm việc (số khe – chiều rộng khe * chiều rộng khoảng cách giữa các khe) | mm | 28 |
| Tốc độ trục chính (tùy chọn) | r/phút | 13000～15000 (trong vòng 60 phút) |
| Thông số kỹ thuật cán dao | / | BBT40/P40T-45° (MAS403) |
| Di chuyển nhanh ba trục X/Y/Z | m/phút | 15000/15000/15000 |
| Trục vít dẫn hướng X/Y/Z (đường kính * bước ren) | mm | 63*25/63*20/50*8 |
| Phạm vi tốc độ cắt | mm/phút | 10000/10000/10000 |
| Độ chính xác định vị (X/Y/Z) | mm | 0.023/0.019/0.014 (với ảnh raster) |
ĐẶC ĐIỂM MÁY PHAY GIƯỜNG CNC TAIKAN G-V1530C
- Máy công cụ sử dụng kết cấu khung giàn cố định, bàn làm việc di chuyển. Các bộ phận cơ bản chính đều được đúc từ vật liệu gang cường độ cao và khuôn cát nhựa chất lượng cao, mang lại cho máy công cụ độ cứng vững cao và độ chính xác ổn định.
- Tất cả các chi tiết đúc chính đều đã được phân tích phần tử hữu hạn, bố trí gân hợp lý, đáp ứng đầy đủ nhu cầu cắt mô-men xoắn cao của máy công cụ.
- Trục chính tiêu chuẩn được trang bị trục chính cơ khí có độ cứng cao kết nối trực tiếp với hộp số truyền động, mô-men xoắn lớn ở tốc độ thấp, độ chính xác cao ở tốc độ cao, độ ồn thấp, dễ bảo trì và đáp ứng yêu cầu gia công doa, phay, khoan.
- Hệ thống ray dẫn hướng sử dụng ray con lăn tải nặng nhập khẩu, lực ma sát nhỏ, khả năng chịu tải lớn, độ rung thấp khi chạy tốc độ cao, không bò trượt ở tốc độ thấp và độ chính xác định vị cao.
