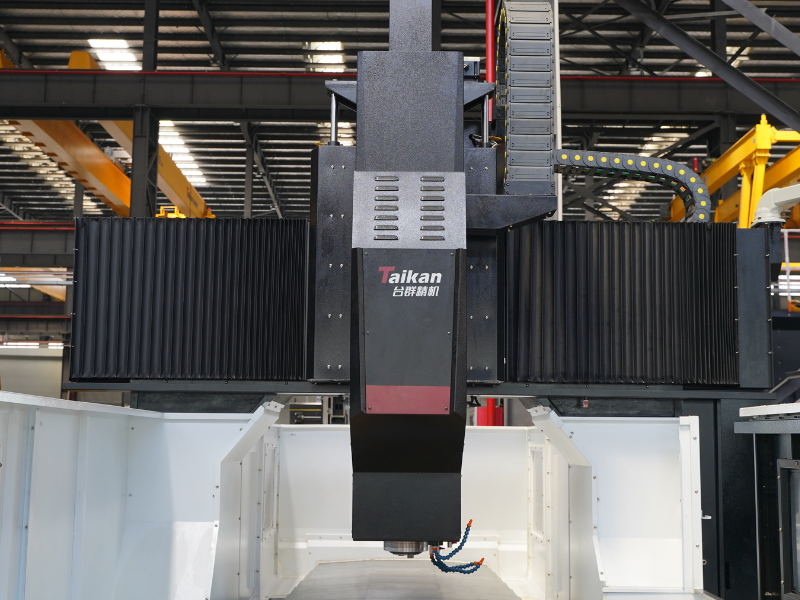

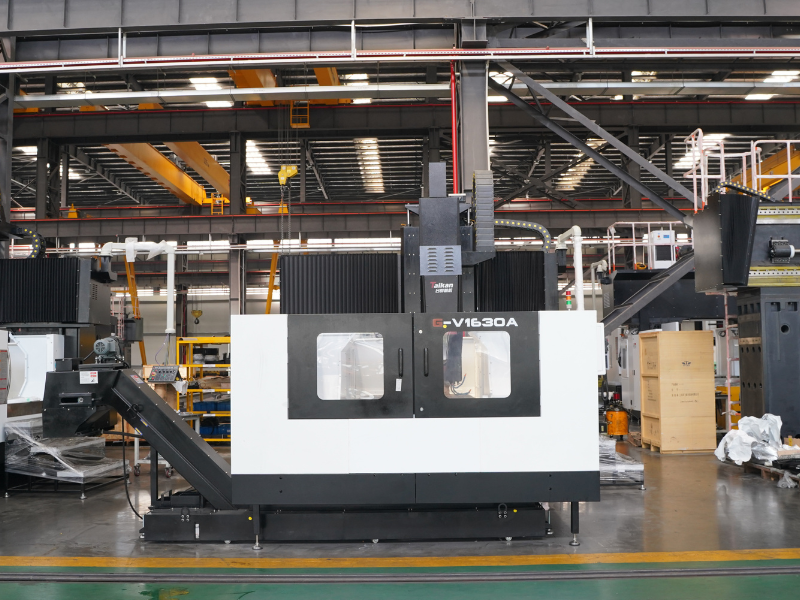

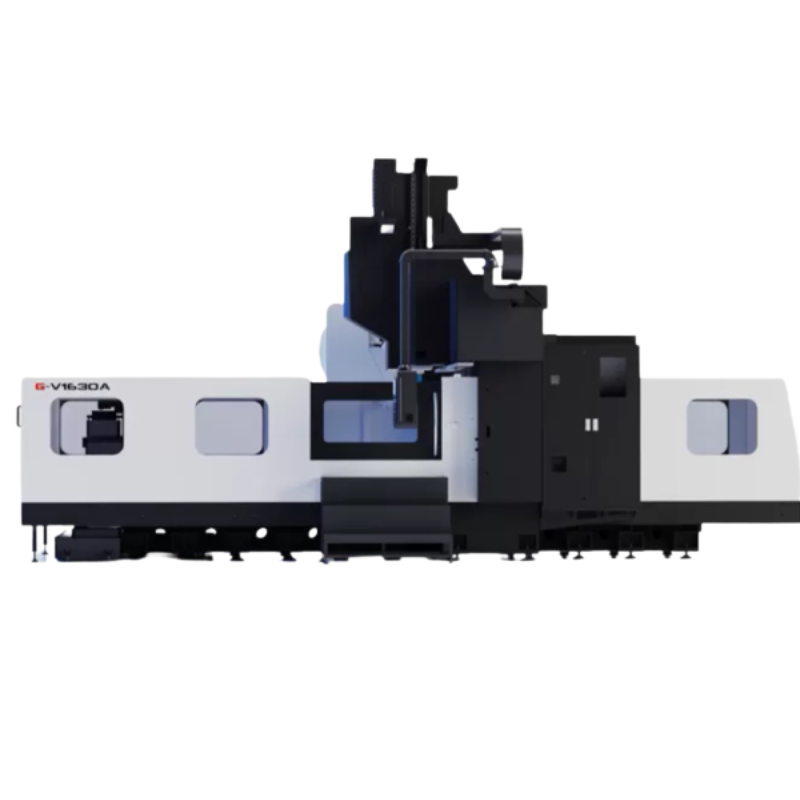

Ứng dụng của máy phay giường CNC Taikan G-V1630A
Máy này phù hợp cho việc gia công nhiều loại sản phẩm với số lượng nhỏ đến trung bình đối với các chi tiết phức tạp như các linh kiện dạng hộp cỡ trung bình, tấm, đĩa, van và vỏ.
Thông số kỹ thuật
| Mục | Đơn vị | G-V1630A | ||
|
Hành trình
|
Di chuyển theo trục X (theo chiều dọc của bàn) | mm | 3200 | |
| Di chuyển theo trục Y (Dầm ngang) | mm | 1800 | ||
| Hành trình trục Z (Ram thẳng đứng) | mm | 800 | ||
| Khoảng cách từ đầu trục chính đến mặt bàn | mm | 100～900 | ||
| Chiều rộng khung giàn hiệu quả | mm | 1800 | ||
|
Bàn
|
Kích thước bàn (Dài × Rộng) | mm | 3000×1600 | |
| Tải trọng tối đa | kg | 8000 | ||
| Khe chữ T (Chiều rộng × Bước ren × Số lượng) | mm | 22×160×9 | ||
|
Trục chính
|
Loại truyền động | / | Truyền động bằng dây đai | |
| Tốc độ trục chính tối đa | r/phút | 6000 | ||
| Công suất trục chính (Định mức/Cực đại) | kW | 15/18.5 | ||
| Mô-men xoắn đầu ra (Định mức/Cực đại) | Nm | 191/315 | ||
| Độ côn trục chính | / | BT50 | ||
|
ATC (Tùy chọn)
|
Số lượng công cụ | T | 24 | |
| Đường kính dụng cụ tối đa (Toàn bộ/Liền kề) | mm | Φ110/Φ200 | ||
| Chiều dài tối đa của dụng cụ | mm | 350 | ||
| Trọng lượng tối đa của dụng cụ | kg | 18 | ||
|
Tốc độ
|
Phạm vi tốc độ cấp liệu (Cắt) | m/phút | 10 | |
| Tốc độ di chuyển nhanh (trục X/Y/Z) | m/phút | 16/16/12 | ||
|
Sự chính xác
|
Độ chính xác định vị | mm | 0,02/0,015/0,012 | |
| Khả năng lặp lại | mm | 0,012/0,008/0,008 | ||
|
Khác
|
Đối trọng trục Z | / | Cân bằng nitơ | |
| Hệ thống CNC | / | FANUC 0i-MF PLUS (Tùy chọn Mitsubishi M80, Siemens 828D) | ||
|
Cung cấp không khí
|
Chảy | L/phút | 280 (ANR) | |
| Áp lực | MPa | 0,5～0,8 | ||
| Tổng công suất điện | kVA | 40 | ||
| Dung tích bình chứa chất làm mát | L | 400 | ||
|
Kích thước máy
|
Chiều dài | mm | 7800 | |
| Chiều rộng | mm | 5400 | ||
| Chiều cao | mm | 4550 | ||
| Vỏ máy | – | Tấm kim loại bao quanh toàn bộ chu vi | ||
Thông tin trên trang này chỉ mang tính chất tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
