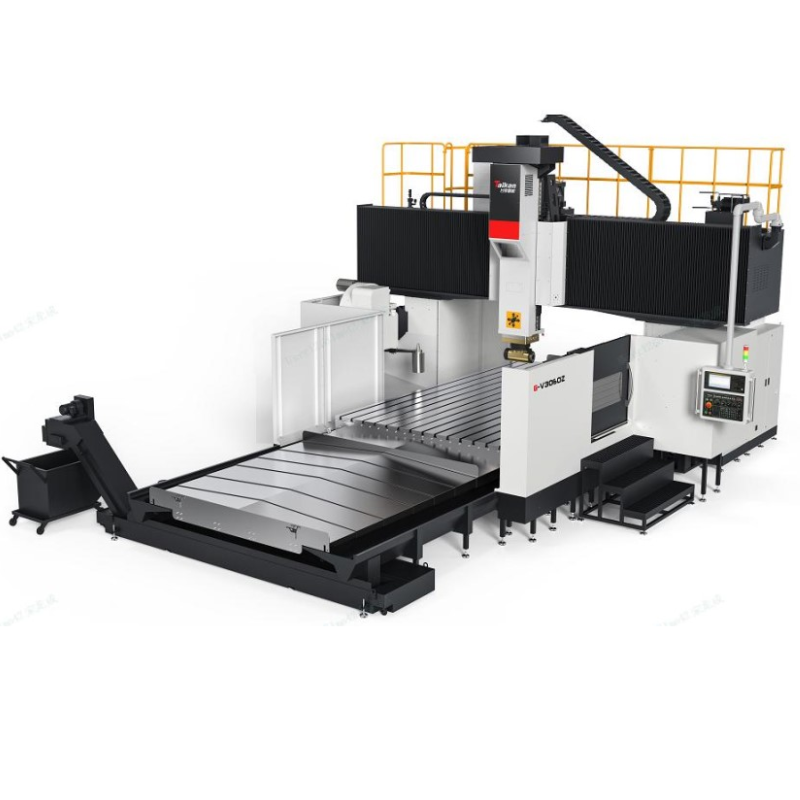

GIỚI THIỆU MÁY PHAY GIƯỜNG CNC TAIKAN G-V3060Z
Máy phay giường CNC Taikan G-V3060Z là dòng trung tâm gia công giàn CNC cỡ lớn được thiết kế cho các ứng dụng gia công tải nặng với độ chính xác và độ ổn định cao. Máy sở hữu kết cấu khung giàn cứng vững, hành trình gia công lớn cùng khả năng cắt gọt mạnh mẽ, phù hợp cho gia công khuôn mẫu, kết cấu thép, chi tiết cơ khí lớn và công nghiệp nặng. Ngoài ra, Taikan G-V3060Z còn hỗ trợ gia công nhiều bề mặt hiệu quả nhờ tích hợp đầu phay góc vuông tự động, giúp tối ưu năng suất và giảm thời gian gá đặt phôi.
THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | Tham số | Ghi chú | |
|
Phạm vi gia công
|
Hành trình Trục X | mm | 6200 | |
| Hành trình Trục Y | mm | 4200 | ||
| Hành trình Trục Z | mm | 1000 | ||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 250～1250 | ||
| Khoảng cách giữa cột | mm | 3450 | ||
|
Bàn làm việc
|
Kích thước bàn làm việc | mm | 3000*6000 | |
| Tải trọng bàn | kg | 32000 | ||
| Khe T (Số khe-độ rộng*khoảng cách) | mm | 28 | ||
|
Trục chính
|
Công suất động cơ (Định mức/thời gian ngắn) |
kw | 22/35 | |
| Momen động cơ (Định mức/thời gian ngắn) |
N.m | 790/1258 | ||
| Tốc độ (Truyền động bánh răng) | r/min | 4000~6000 | ||
| Đường kính trục chính | mm | φ210 | ||
| Tỉ lệ truyền động | 1:1/ 1:5.64 | |||
| Ram | mm | 420*420 | ||
| Côn trục chính | / | BT50/ P50T-I （MAS403） |
||
| Đầu Auto angle head 90 (gồm kho đầu dao) |
BT50; Tự động thay dao; Tự động kẹp nhả; Tự động xoay; 5 độ/phút, 2000r/min, 600Nm, 22Kw, Đường kính sử dụng dao ≤φ125 |
|||
|
Tốc độ
|
Phạm vi tốc độ cắt | mm/min | 6000/6000/6000 | |
| Tốc độ di chuyển trục X、Y、Z | mm/min | 10000/10000 /15000 | ||
| Đường ray | X/Y/Z | 4-45/2-55/2-55+245 | ||
| Vít me | X/Y/Z | mm | 80×25/80×20/50×8 | |
|
Độ chính xác
|
Độ chính xác vị trí (X/Y/Z)
|
Ko thước quang | 0.041/0.032/0.016 | |
| Có thước quang | 0.037/0.028/0.014 | Option | ||
|
Độ chính xác vị trí lặp lại (X/Y/Z)
|
Ko thước quang | 0.025/0.020/0.010 | ||
| Có thước quang | 0.023/0.018/0.009 | Option | ||
|
Kho dao
|
Dung lượng kho dao | dao | 24 |
Chỉ hỗ trợ thay dao trục chính, không
thay dao đầu Auto angle head 90 |
| Trọng lượng dao tối đa | kg | 18 | ||
| Tổng trọng lượng dao | kg | ≤360 | ||
| Độ dài dao tối đa | mm | 350 | ||
| Đường kính tối đa (đủ dao/không tải) | mm | Φ110mm/Φ200mm | ||
|
Khác
|
Đối trọng trục Z | Áp suất Dầu + Cân bằng Nitơ | ||
| Hệ thống điều khiển | FANUC 0I-MF PLUS(1A)/α 电机 FANUC 0I-MF PLUS(1)/ Động Cơ α |
Gồm gia công mặt nghiêng A02B-030 4-R522 和 A02B- 0304- J998 3D quay tay lùi về） |
||
|
Nguồn khí
|
L/min | 300 | ||
| MPa | 0.6~0.8 | |||
| Nguồn tải thiết bị | kva | 70 | ||
| Thể tích thùng chứa dung dịch cắt gọt | L | 800 | ||
| Kích thước ngoại quan | mm | 14645*7771*5200 | ||
| Hệ thống làm mát | Oil cooler | |||
ĐẶC ĐIỂM MÁY PHAY GIƯỜNG CNC TAIKAN G-V3060Z
Máy phay giường CNC Taikan G-V3060Z sở hữu kết cấu khung giàn cố định kết hợp bàn máy di chuyển, giúp tăng độ cứng vững và đảm bảo độ ổn định khi gia công các chi tiết kích thước lớn. Dầm ngang dạng vòm tiết diện lớn được tối ưu bằng phân tích mô phỏng giúp nâng cao khả năng chống xoắn và chống biến dạng trong quá trình cắt gọt tải nặng.
Ngoài ra, máy còn được trang bị hệ thống ray dẫn hướng con lăn tải nặng cho cả 3 trục, giúp chuyển động mượt mà, phản hồi nhanh và hạn chế rung động khi vận hành tốc độ cao. Một số đặc điểm nổi bật của Taikan G-V3060Z gồm:
• Hỗ trợ đầu phay góc vuông tự động giúp gia công nhiều bề mặt linh hoạt
• Trục chính BT50 mô-men xoắn lớn, phù hợp gia công tải nặng
• Hệ thống làm mát dầu giúp giảm biến dạng nhiệt trục chính
• Cơ cấu cân bằng nitơ trục Z giúp vận hành ổn định và tăng tuổi thọ máy
• Hệ thống băng tải và vít tải phoi giúp thoát phoi nhanh, tối ưu môi trường gia công
Nhờ khả năng gia công mạnh mẽ cùng độ chính xác ổn định, Taikan G-V3060Z phù hợp cho các lĩnh vực khuôn mẫu, cơ khí chính xác, kết cấu thép, năng lượng và công nghiệp nặng.
ỨNG DỤNG CỦA MÁY PHAY GIƯỜNG CNC TAIKAN G-V3060Z
Một số ứng dụng phổ biến của Taikan G-V3060Z:
• Gia công khuôn mẫu công nghiệp kích thước lớn
• Gia công kết cấu thép, đế máy và khung máy công nghiệp
• Gia công chi tiết cơ khí chính xác tải nặng
• Gia công linh kiện ngành năng lượng, dầu khí và đường sắt
• Gia công thiết bị tự động hóa và máy công trình
• Thực hiện các nguyên công phay, khoan, doa và taro trên nhiều loại vật liệu
