Trung tâm gia công năm trục T-500U là dòng máy cao cấp tích hợp chức năng phay, khoan, khai thác và nhiều chức năng khác… Nhờ sở hữu công nghệ tiên tiến, Taikan giúp doanh nghiệp nâng cao sản xuất, tạo ra những sản phẩm có chất lượng vượt trội.

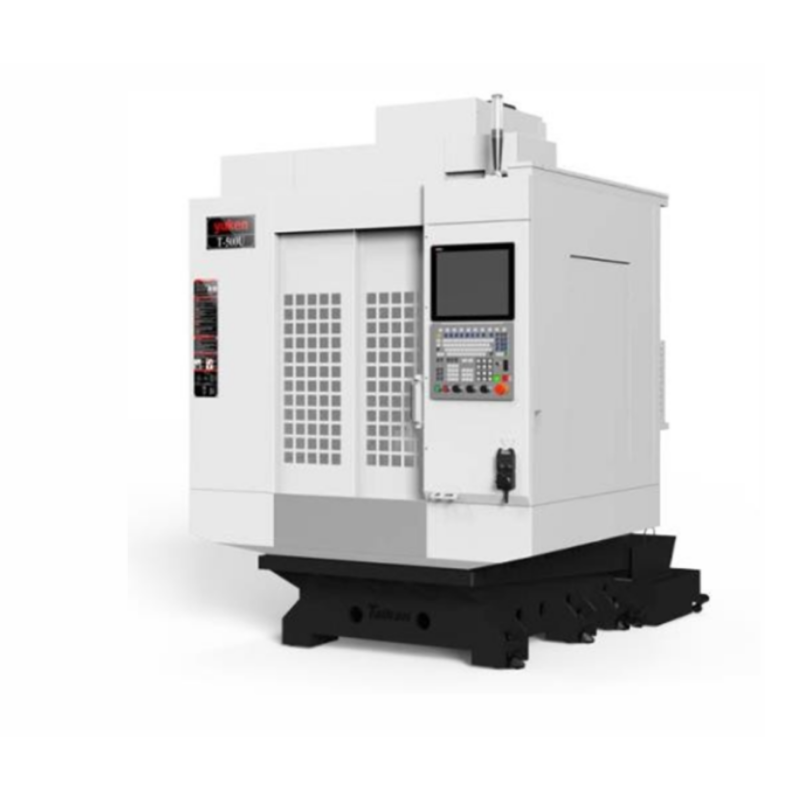

Thông tin Trung tâm gia công năm trục T-500U
Là một trong những sản phẩm nổi bật của thương hiệu Taikan, T-500U được thiết kế để mang đến khả năng gia công hiệu suất đồng thời trên nhiều bề mặt chi tiết. Điều này cho phép tạo ra các chi tiết có hình dạng phức tạp với độ chính xác cao chỉ trong một lần gá đặt.
Máy có cấu trúc vững chắc, bền bỉ và ứng dụng công nghệ tiên tiến, T-500U là lựa chọn lý tưởng cho các ngành công nghiệp đòi hỏi độ tỉ mỉ cao như hàng không vũ trụ, y tế, sản xuất khuôn mẫu, sản xuất phụ tùng ô tô…
THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | Tham số | |
|
Phạm vi gia công |
Hành trình Trục X | mm | 500 |
| Hành trình Trục Y | mm | 400 | |
| Hành trình Trục Z | mm | 350 | |
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 80-430 | |
| Khoảng cách từ tâm trục chính đến mặt bàn | mm | 474 | |
|
Bàn làm việc |
Phương thức hoạt động | / | Bàn xoay DD kép |
| Kích thước bàn xoay | mm | Ф200 | |
| Đường kính gia công tối đa | mm | Ф350 | |
| Khe T (Số khe-độ rộng) | mm | 4*12 | |
| Tải trọng bàn xoay |
kg |
Thẳng đứng 35/ thủy bình 45 | |
| Định mức công suất (A/C) | kW | 3.29/0.975 | |
| Gốc độ ngiêng | ° | ±110 | |
| Tốc độ tối đa (A/C) | rpm | 250/250 | |
| Định mức momen (A/C) | N.m | 105/35.5 | |
|
Trục chính |
Công suất động cơ (Định mức/thời gian
ngắn） |
kw |
3.7/5.5 |
| Momen động cơ (Định mức/thời gian
ngắn） |
N.m |
11.67/17.4 |
|
| Tốc độ trục chính | rpm | 20-24000 | |
| Đường kính trục chính | mm | Ф100 | |
| Côn trục chính | / | BT30 | |
| Đường ray | Kích thước đường ray trục X | / | 25 |
| Kích thước đường ray trục Y | / | 30 | |
| Kích thước đường ray trục Z | / | 35 | |
|
Truyền động |
Quy cách vít me X/Y/Z | mm | X:28/12 Y:28/12
Z:32/12 |
||
| Công suất động cơ X/Y/Z | kw | 2.4/2.4/3.7 | |||
|
Tốc độ |
Phạm vi tốc độ cắt | mm/min | 1-15000 | ||
| Tốc độ di chuyển trục X、Y、Z | m/min | 48/48/48 | |||
|
Độ chính xác |
Độ chính xác vị trí（X/Y/Z） | mm | 0.006 | GB/T 18400.4
Toàn hành trình |
|
| Độ chính xác vị trí lặp lại（X/Y/Z） | mm | 0.004 | |||
| Độ chính xác vị trí（A/C） | arcsec | ±10 | |||
| Độ chính xác vị trí lặp lại（A/C） | arcsec | ±2 | |||
|
Kho dao |
Dung lượng kho dao | 把
dao |
21 | ||
| Trọng lượng dao tối đa | kg | 3 | |||
| Độ dài dao tối đa | mm | 300 | |||
| Đường kính tối đa (dao đầy đủ/ không đủ dao) |
mm |
Ф60/Ф80 |
|||
|
Khác |
Hệ thống điều khiển | HNC 848D | |||
|
Nguồn khí |
Lưu lượng | L/min | ≥200（ANR） | ||
| Áp suất | Mpa | 0.6-0.8 | |||
| Thể tích thùng chứa dung dịch cắt gọt | L | 145 | |||
| Kích thước ngoại quan |
mm |
1690*2660*2320 |
Đối ứng trục X*Y*Z | ||
| Trọng lượng máy（khoảng） | kg | 3300 | |||
Ưu điểm của Trung tâm gia công năm trục T-500U
- Gia công đa chiều
Nhờ sở hữu thiết kế đặc biệt 5 trục linh hoạt, Taikan T-500U giúp loại bỏ nhu cầu gá đặt lại phôi phức tạp, giúp tối ưu hoá quy trình sản xuất, tiết kiệm thời gian và nhiều chi phí khác.
- Độ chính xác vượt trội
Máy được trang bị hệ thống trục chính mạnh mẽ, ổn định, kết hợp với hệ thống dẫn động tuyến tính và vít me bi có độ chính xác cao. Nhờ đó, giúp T-500U thực hiện từng đường cắt chính xác, đều đặn, đạt đến độ hoàn thiện cao, đáp ứng những tiêu chuẩn chất lượng khắt khe nhất.
- Hiệu suất cao
Nhờ khả năng gia công đồng thời trên nhiều mặt phẳng, giúp tối ưu thời gian gia công. Ngoài ra, T-500U có tích hợp hệ thống thay dao tự động (ATC) tiên tiến, cho phép máy vận hành liên tục, tối đa hóa năng suất và giảm thiểu thời gian ngừng máy.
- Ứng dụng đa dạng
Taikan T-500U có khả năng gia công hiệu quả trên nhiều loại vật liệu khác nhau. Chẳng hạn như composite, kim loại, gỗ, nhựa… đáp ứng nhu cầu đa dạng của nhiều ngành công nghiệp sản xuất.
- Hệ thống điều khiển thông minh
Máy được tích hợp hệ thống điều khiển CNC thông minh, hiện đại, mang đến giao diện trực quan, dễ sử dụng. Cùng với đó là khả năng lập trình mạnh mẽ và có các tính năng hỗ trợ gia công tiên tiến, giúp người vận hành dễ dàng kiểm soát và tối ưu hóa quá trình sản xuất.
TULOCTECH – NHÀ PHÂN PHỐI ĐỘC QUYỀN MÁY CNC TAIKAN TẠI VIỆT NAM
TULOCTECH đang là nhà phân phối độc quyền máy CNC thương hiệu Taikan tại Việt Nam. Do đó, khi mua máy phay CNC Taikan T-V850M hoặc bất kỳ sản phẩm nào, quý khách hàng hoàn toàn yên tâm về chất lượng và được hỗ trợ tốt nhất về mọi mặt.
- Cam kết 100% máy mới, hàng chính hãng, nguyên tem, nguyên kiện
- Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
- Có mặt trong vòng 24h – 48h nếu máy của khách hàng gặp sự cố
- Bảo hành 12 tháng với tất cả sản phẩm
- Áp dụng chính sách trả góp đến 12 tháng giúp khách hàng giảm áp lực tài chính
- Luôn có sẵn linh kiện để thay thế kịp thời cho khách hàng
- Đội ngũ kỹ thuật giàu kinh nghiệm, được đào tạo trực tiếp từ hãng
- Đội ngũ tư vấn viên giàu kinh nghiệm luôn đưa ra những tư vấn chuyên sâu để Khách hàng có sự lựa chọn phù hợp nhất
Nếu quý khách có nhu cầu báo giá hoặc tư vấn về máy phay CNC Taikan T-V16, hãy liên hệ với TULOCTECH nhé!
