Trục chính máy phay CNC là bộ quan trọng trong máy phay CNC, bộ phận này ảnh hưởng trực tiếp đến quá trình sản xuất và gia công. Hôm nay, hãy cùng chúng tôi tìm hiểu chi tiết về trục chính máy phay CNC, cấu tạo và cách vận hành trục chính để có một quá trình gia công năng suất và hiệu quả nhé!

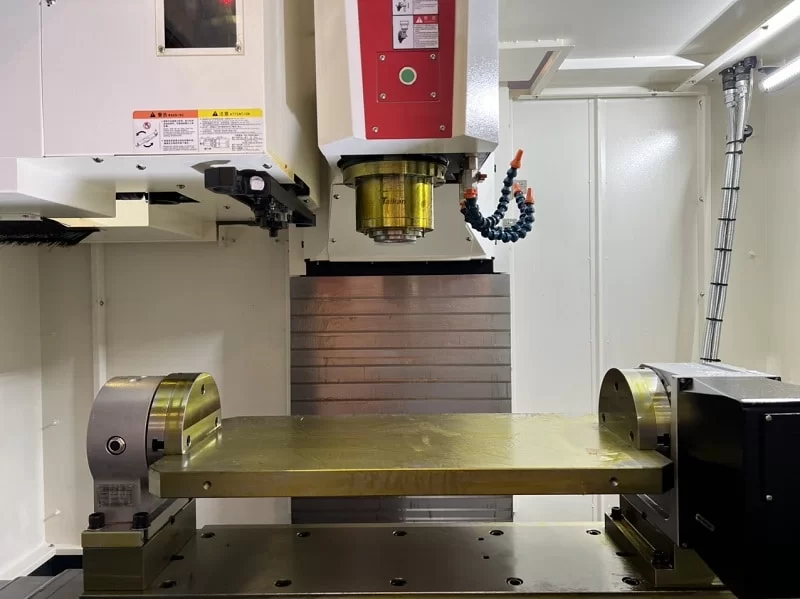

Trục chính máy phay CNC là gì?
Trục chính máy phay CNC là bộ phận để tạo ra chuyển động quay của công cụ cắt, trục chính quyết định đến tốc độ cắt trong quá trình phay. Công suất của trục chính quyết định khả năng cắt gọt của máy dựa trên sự đồng bộ với công suất động cơ của các trục truyền động.
Trục chính được sử dụng trên máy phay CNC hiện nay được chia thành 4 loại đó là:
- Trục chính dẫn động bằng đai (Belt type Spindle)
- Trục chính chuyển động bằng bánh răng (Gearbox Type Spindle)
- Trục chính được dẫn động trực tiếp (Direct type spindle)
- Trục chính được dẫn động tích hợp hay còn gọi là trục điện (Built-in type spindle)
Trong tương lai trục Built-in có thể sẽ thay thế hoàn toàn trục chính dạng Belt và trục chính dạng Direct. Có thể nói đây chính là loại trục chính tiên tiến nhất cho đến thời điểm hiện tại và mang lại hiệu quả gia công cao cho các máy CNC và hiệu quả đầu tư cho doanh nghiệp.

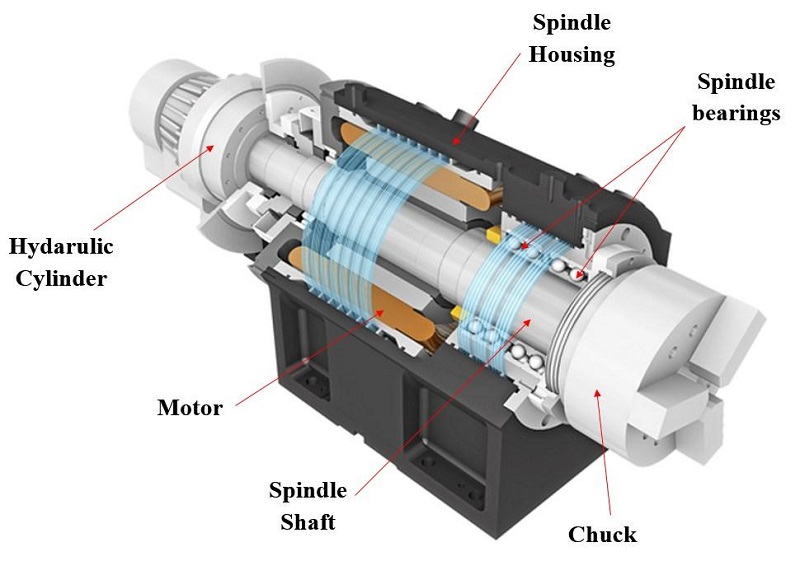

Cấu tạo trục chính máy phay CNC
Cấu tạo trục chính máy phay CNC cơ bản gồm các bộ phận sau:
Vòng bi tiếp xúc góc
Vòng bi tiếp xúc góc có nhiệm vụ hỗ trợ và quản lý trục chính, đặc biệt là trong việc chịu tải và đảm bảo độ cứng của trục chính. Chúng đảm bảo rằng trục chính hoạt động một cách chính xác và ổn định.
Thanh kéo
Thanh kéo được sử dụng để kéo giá đỡ dao hoặc chốt cắt vào côn trục chính. Nó có vai trò quan trọng trong việc giữ chặt dụng cụ cắt trong quá trình gia công.
Vòng đệm
Đây là một loại lò xo phẳng được sử dụng để giữ sức căng của thanh kéo trên giá đỡ dao. Chúng đảm bảo sự đảm bảo và áp lực đúng đối với thanh kéo.
Kẹp kéo
Kẹp kéo có nhiều thiết kế khác nhau, nhưng nhiệm vụ chính của nó là khóa thanh kéo vào đinh kéo khi nó đã đưa đinh kéo vào côn trục chính. Điều này đảm bảo dụng cụ cắt được giữ chặt và an toàn.
Đinh kéo
Đinh kéo là một bộ phận có thể thay thế được bắt vít vào giá đỡ dụng cụ. Kẹp kéo nắm lấy chốt kéo để thanh kéo có thể kéo nó vào côn trục chính. Đinh kéo có nhiệm vụ truyền lực từ thanh kéo đến dụng cụ cắt.
Ròng rọc truyền động
Ròng rọc truyền động kết nối với động cơ hoặc bộ truyền động chính để quay trục chính. Nó chuyển động quay từ nguồn năng lượng vào trục chính, cho phép máy phay CNC thực hiện các thao tác gia công.
Xem thêm: Máy phay CNC giá bao nhiêu? Địa chỉ bán máy phay CNC giá rẻ
Các loại trục chính máy phay CNC
Như đã đề cập trước đó, trục chính máy phay CNC gồm 4 loại như sau:
Trục chính dẫn động bằng đai
Trục chính dẫn động bằng đai là hệ thống sử dụng đai truyền động từ động cơ đến trục chính máy. Điều này cung cấp tính linh hoạt và hiệu suất cao.
Mặc dù có độ chính xác thấp hơn so với một số hệ thống khác, trục chính này thường được sử dụng trong các ứng dụng gia công chung và 2D, với khả năng thay thế đai một cách đơn giản khi cần thiết.
Trục chính chuyển động bằng bánh răng
Trục chính chuyển động bằng bánh răng là một loại trục chính trong máy phay CNC. Nó sử dụng hệ thống bánh răng để chuyển động từ động cơ đến trục chính, cung cấp sự ổn định và hiệu suất cao.
Hệ thống này thường có độ chính xác và độ cứng tốt, phù hợp cho các ứng dụng đòi hỏi độ chính xác cao. Trục chính chuyển động bằng bánh răng thường được ưa chuộng trong các ứng dụng gia công 3D và công việc yêu cầu độ chính xác và độ ổn định tốt.
Trục chính được dẫn động trực tiếp
Trục chính được dẫn động trực tiếp là một loại trục chính trong máy phay CNC không sử dụng hệ thống truyền động phức tạp như đai hoặc bánh răng. Thay vào đó, động cơ trực tiếp kết nối trực tiếp với trục chính, giúp trục chính quay trực tiếp với tốc độ và độ chính xác cao.
Hệ thống này thường được sử dụng trong các ứng dụng đòi hỏi sự chính xác, độ ổn định và hiệu suất tối đa như gia công kim loại chính xác và gia công 3D phức tạp.
Trục chính được dẫn động tích hợp hay còn gọi là trục điện
Trục chính được dẫn động tích hợp, còn gọi là trục điện là một loại trục được tích hợp sẵn vào thiết kế của máy. Thường thì trục chính này đi kèm với động cơ và hệ thống truyền động, tạo thành một đơn vị hoàn chỉnh.
Loại trục chính này thường được sử dụng trong các máy phay CNC cao cấp và máy gia công CNC 5 trục, nơi tính chính xác và hiệu suất cần phải đạt đến mức cao nhất. Trục chính tích hợp giúp giảm thiểu lỗi và cải thiện độ chính xác trong quá trình gia công.
Trục chính máy phay CNC hoạt động như thế nào?
Trục chính máy phay CNC hoạt động như một phần quan trọng trong quá trình gia công, giúp xoay và di chuyển dụng cụ cắt để tạo ra các chi tiết gia công chính xác. Dưới đây là cách trục chính máy phay CNC hoạt động:
Động cơ trục chính
Trục chính được kết nối với một động cơ điện, thường là động cơ servo hoặc động cơ bước, tùy thuộc vào loại máy phay CNC. Động cơ này cung cấp năng lượng để xoay trục chính.
Truyền động
Năng lượng từ động cơ được truyền đến trục chính thông qua một hệ thống truyền động. Các loại truyền động phổ biến bao gồm đai, bánh răng, hoặc kết hợp của chúng. Hệ thống truyền động biến đổi năng lượng từ động cơ thành chuyển động quay của trục chính.
Dụng cụ cắt
Trên trục chính, một dụng cụ cắt như dao phay, taro, hoặc khoan được gắn chặt. Dụng cụ này sẽ tiếp xúc với vật liệu làm việc và thực hiện các phép gia công cắt, taro, hoặc khoan.
Điều khiển CNC
Toàn bộ quá trình làm việc của trục chính được điều khiển bởi hệ thống điều khiển máy CNC. Bản vẽ kỹ thuật của sản phẩm cuối cùng được nhập vào máy CNC. Máy tính điều khiển sẽ tạo ra chuỗi lệnh để điều khiển trục chính và các trục khác để tạo ra sản phẩm cuối cùng.
Chuyển động gia công
Máy CNC sẽ thực hiện các phép gia công bằng cách di chuyển trục chính và dụng cụ cắt theo các hướng và tốc độ xác định trong chương trình điều khiển. Điều này cho phép sản xuất các chi tiết với độ chính xác và chất lượng cao.
Làm mát
Trong quá trình hoạt động, trục chính và dụng cụ cắt có thể phát ra nhiệt độ cao. Do đó, một hệ thống làm mát hoặc làm nguội có thể được sử dụng để duy trì nhiệt độ hoạt động an toàn và đảm bảo tuổi thọ của trục chính.
Kinh nghiệm bảo quản trục chính máy phay CNC hiệu quả
Bảo quản trục chính máy phay CNC là một phần quan trọng của việc duy trì hiệu suất và độ bền của máy công cụ. Dưới đây là một số kinh nghiệm để bảo quản trục chính máy phay CNC hiệu quả:
- Bạn nên thực hiện kiểm tra định kỳ theo lịch trình bảo dưỡng, bao gồm việc kiểm tra và thay dầu, bảo trì đai truyền động (nếu có) và kiểm tra độ căng của đai.
- Hãy luôn đảm bảo rằng hệ thống làm mát hoạt động hiệu quả, sử dụng nước làm mát hoặc dầu làm mát chất lượng cao để duy trì nhiệt độ hoạt động an toàn cho trục chính.
- Làm sạch trục chính và các phần liên quan đều đặn, sử dụng các bộ lọc để ngăn bụi và tạp chất xâm nhập vào trục chính và hệ thống.
- Đảm bảo rằng nguồn điện được cấp cho trục chính ổn định và không có sự gián đoạn, vì sự biến đổi điện áp có thể gây hỏng hóc trục chính.
- Ngoài ra, dụng cụ cắt được gắn lên trục chính cũng cần được bảo quản và bảo trì đúng cách, đảm bảo rằng chúng sắc và sạch.
- Nếu trong quá trình sử dụng máy bạn phát hiện bất kỳ vấn đề hoặc sự cố nào về trục chính, hãy báo cáo và sửa chữa kịp thời để ngăn ngừa sự hỏng hóc nghiêm trọng.
- Luôn tuân thủ hướng dẫn và khuyến nghị từ nhà sản xuất về bảo quản và bảo trì trục chính.
Trục chính máy phay CNC là bộ phận quan trọng của máy, bảo quản đúng cách giúp duy trì hiệu suất ổn định và tuổi thọ của máy. Nếu bạn không chắc chắn về cách bảo quản, hãy liên hệ ngay với chúng tôi, đội ngũ kỹ thuật viên nhiều năm kinh nghiệm cam kết hỗ trợ bạn hết mình.
