Hướng dẫn cách lắp đuôi chuột BT40 chi tiết, dễ hiểu nhất

Đuôi chuột BT40 là một trong những bộ phận quan trọng nằm trong hệ thống dao cụ CNC, giúp kết nối trục chính với các loại đầu kẹp. Vậy bạn đã biệt cách lắp đuôi chuột BT40 sao cho đúng kỹ thuật nhất chưa? Cùng tìm hiểu ngay trong bài viết dưới đây của Taikan Việt Nam.

Đuôi chuột BT40 là gì?

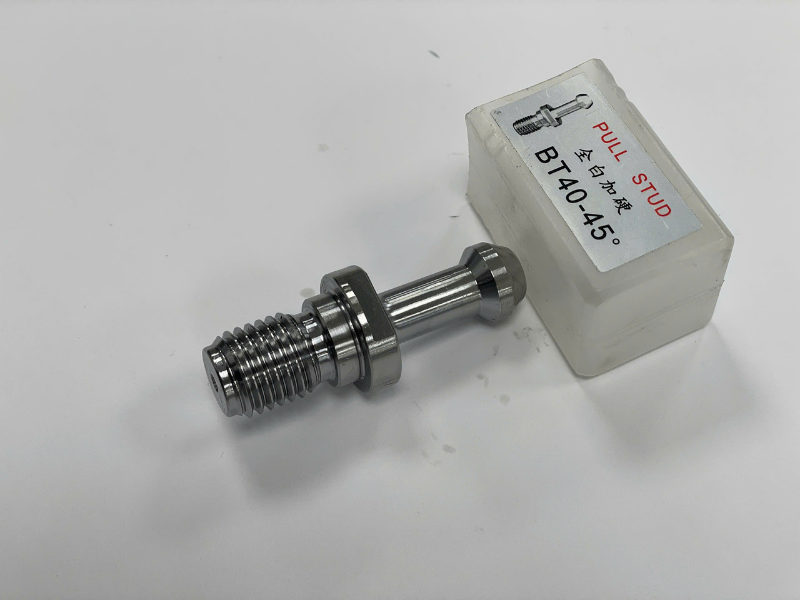

Đuôi chuột BT40 (Pull Stud BT40) là bộ phận quan trọng dùng để kết nối giữa trục chính máy CNC và các loại đầu kẹp dao hoặc dao cụ. Trong đó, loại BT40 là một trong những chuẩn chuôi côn thông dụng nhất hiện nay, nó được ứng dụng chủ yếu trên các model máy phay đứng CNC, máy phay ngang CNC hoặc trung tâm gia công CNC.

Theo hệ tiêu chuẩn BT (MAS 403) của Nhật Bản, BT40 có thiết kế đối xứng hoàn toàn qua trục tâm giúp đảm bảo khả năng cân bằng động tốt khi vận hành ở tốc độ cao. Nhờ độ cứng vững cao và khả năng truyền mô-men xoắn ổn định, BT40 thường được dùng cho các nhu cầu gia công chi tiết chính xác, linh kiện điện tử, linh kiện ô tô, chế tạo khuôn mẫu…

XEM THÊM: TOP 10 máy phay CNC BT40 được ưa chuộng nhất hiện nay

Công dụng của đuôi chuột BT40

Đuôi chuột BT40 được thiết kế tối ưu cho chuẩn tool holder BT40, đóng vai trò quan trọng trong việc đảm bảo tính ổn định, độ chính xác và hiệu quả gia công.

Dưới đây là những công dụng nổi bật của đuôi chuột BT40:

• Kết nối dụng cụ cắt với trục chính máy CNC: Đây là chức năng cơ bản và quan trọng nhất của đuôi chuột BT40, giúp liên kết chắc chắn giữa trục chính và các loại dao cụ như dao phay, dao khoan, dao taro hoặc các đầu kẹp collet.
• Truyền mô-men xoắn hiệu quả: Đuôi chuột BT40 có khả năng truyền lực và mô-men xoắn từ trục chính đến dao cắt một cách ổn định, giúp dao gia công hiệu quả ngay cả khi quay tốc độ cao hoặc cắt gọt vật liệu cứng.
• Đảm bảo độ đồng tâm và độ chính xác gia công: Sử dụng đuôi chuột BT40 Một đuôi chuột BT40 chất lượng cao sẽ giúp giảm độ đảo dao, tăng độ đồng tâm giữa dao cụ và trục chính. Điều này góp phần nâng cao độ chính xác kích thước, cải thiện độ nhẵn bề mặt và giảm sai số trong quá trình gia công.
• Giảm rung động khi gia công: Nhờ thiết kế cân đối và độ cứng vững cao, đuôi chuột BT40 giúp hạn chế rung động trong quá trình cắt gọt, vừa đảm bảo chất lượng sản phẩm vừa kéo dài tuổi thọ dao cụ.
• Hỗ trợ thay dao tự động (ATC): Chuẩn BT40 được thiết kế tương thích với hệ thống thay dao tự động trên các trung tâm gia công CNC phổ biến hiện nay, giúp giúp giảm thời gian dừng máy và nâng cao năng suất sản xuất.
• Tăng độ an toàn khi vận hành: Khi được lắp đặt đúng cách, đuôi chuột BT40 giúp dao cụ được giữ chắc chắn trong suốt quá trình gia công, giúp hạn chế nguy cơ tuột dao, gãy dao hoặc các sự cố khác.

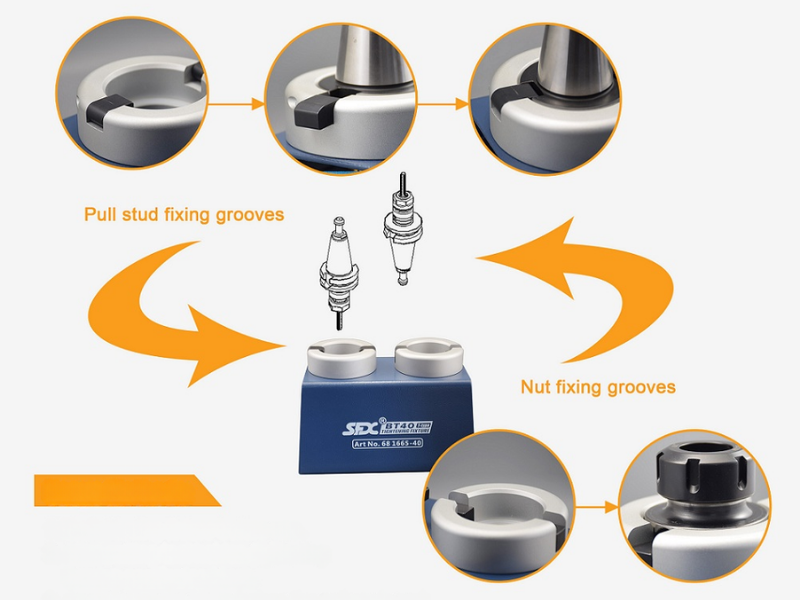

Hướng dẫn cách lắp đuôi chuột BT40 đơn giản

Lắp đặt đuôi chuột BT40 chính xác và an toàn đóng vai trò quan trọng trong quá trình vận hành. Dưới đây là hướng dẫn 5 bước cơ bản về cách lắp đuôi chuột BT40 đơn giản dễ thực hiện nhất:

Bước 1: Vệ sinh bề mặt côn

Trước khi lắp đặt, cần kiểm tra và vệ sinh bề mặt côn, trục chính máy CNC, phần tai kéo và bầu kẹp dao (tool holder). Có thể sử dụng khăn sạch hoặc súng khí nén để loại bỏ bụi bẩn, dầu thừa và phoi kim loại.

Lưu ý: Cần phải vệ sinh sạch sẽ trước khi lắp, vì chỉ một hạt phoi nhỏ trên mặt côn cũng có thể làm giảm độ đồng tâm và ảnh hưởng đến chất lượng gia công.

Bước 2: Kiểm tra tình trạng đuôi chuột BT40

Quan sát kỹ lưỡng xem bề mặt côn có bị trầy xước không, phần tai kéo có bị mòn hoặc nứt không, phần ren lắp pull stud có hư hỏng không và có dấu hiệu va đập hoặc biến dạng không. Nếu phát hiện bất thường cần thay thế ngay để tránh sự cố khi vận hành.

Bước 3: Lắp dao hoặc đầu kẹp vào BT40

Tùy loại holder đang sử dụng mà cách lắp đuôi chuột BT40 sẽ khác nhau.

• Với đầu kẹp ER: Lắp collet vào đai ốc – đưa dao vào collet – siết đai ốc đúng lực bằng cờ lê chuyên dụng
• Với bầu kẹp nhiệt: Gia nhiệt bầu kẹp – đưa dao vào vị trí – chờ nguội để tạo lực siết

Lưu ý: cần phải đảm bảo dao được lắp đúng chiều sâu và chắc chắn.

Bước 4: Lắp đuôi chuột BT40 vào trục chính

Cách lắp đuôi chuột BT40 vào trục chính như sau:

• Đưa holder BT40 vào đúng vị trí trên trục chính
• Sau đó nhấn nút kẹp dao hoặc sử dụng chức năng ATC
• Kiểm tra cơ cấu khóa dao đã hoạt động hoàn toàn hay chưa
• Sau khi lắp xong, thử kéo nhẹ holder bằng tay để kiểm tra độ chắc chắn.

Bước 5: Kiểm tra độ đảo dao và chạy thử

Để đảm bảo gia công chính xác cao, người vận hành nên sử dụng đồng hồ so để kiểm tra lại độ đảo dao và độ đồng tâm tổng thể. Nếu phát hiện có sai lệch, cần phải kiểm tra lại quá trình lắp đuôi chuột hoặc tool holder có chuẩn chưa.

Sau đó, cho máy chạy thử trước khi gia công chính thức. Nên chạy trục chính ở tốc độ thấp, tăng dần tốc độ theo từng mức và quan sát hiện tượng rung động hoặc tiếng ồn bất thường. Nếu mọi thông số ổn định mới tiến hành gia công chính thức.

Cần lưu ý gì về cách lắp đuôi chuột BT40?

Để thực hiện cách lắp đuôi chuột BT40 đạt hiệu quả cao, cần lưu ý các vấn đề sau đây:

Luôn giữ bề mặt côn sạch sẽ

Bề mặt côn không sạch sẽ là nguyên nhân phổ biến nhất gây ra độ đảo dao lớn, sai số gia công và mòn trục chính. Do đó, cần phải vệ sinh định kỳ sau mỗi ca làm việc để giữ cho bề mặt côn trục chính sạch sẽ trước khi lắp đuôi chuột,

Sử dụng đúng loại đuôi chuột

Mỗi dòng máy CNC có thể yêu cầu loại đuôi chuột khác nhau, do đó người dùng cần cân nhắc chọn lựa sử dụng loại đuôi chuột phù hợp. Việc sử dụng sai chuẩn có thể gây kẹp dao không chắc, rơi dao khi gia công, hư hỏng cơ cấu kẹp của trục chính.

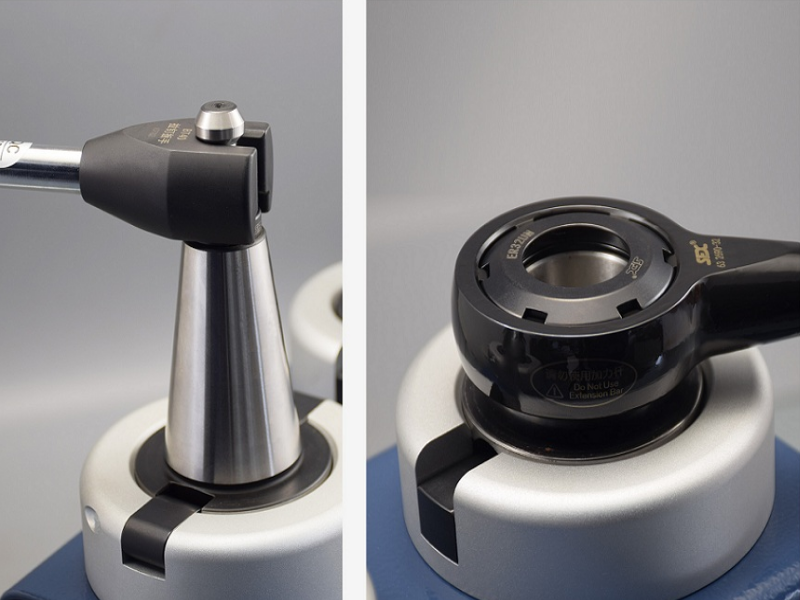

Không siết lực quá mức

Khi lắp đuôi chuột vào đầu kẹp dao, lưu ý phải siết đúng mô-men khuyến nghị từ nhà sản xuất, tránh siết quá mạnh gây biến dạng collet hoặc chuôi dao.

Kiểm tra độ mòn định kỳ

Sau thời gian dài sử dụng, cần kiểm tra kỹ lại bề mặt côn BT40, tình trạng đuôi chuột bên trong, collet, đai ốc kẹp… và các chi tiết khác. Nếu phát hiện dấu hiệu hao mòn cần phải thay thế kịp thời giúp duy trì độ chính xác và kéo dài tuổi thọ thiết bị.

Bảo quản đúng cách

Khi không cần sử dụng, phải đặt đuôi chuột và đầu kẹp trên giá đỡ chuyên dụng, tránh va đập trực tiếp. Đồng thời, bôi lên một lớp dầu chống gỉ mỏng nếu bảo quản dài ngày.

Việc áp dụng cách lắp đuôi chuột BT40 đúng kỹ thuật không chỉ giúp nâng cao chất lượng gia công mà còn hạn chế các sự cố như rung động, lệch tâm hoặc rơi dao trong quá trình vận hành. Thực hiện tốt các bước vệ sinh, kiểm tra và lắp ráp sẽ giúp hệ thống CNC hoạt động hiệu quả, an toàn và bền bỉ hơn.
