Chống tâm cho bàn xoay CNC là thiết bị quan trọng khi gia công CNC có tích hợp bàn xoay. Không chỉ giúp cố định chi tiết chắc chắn hơn, mà chống tâm còn hỗ trợ giảm rung động, tăng độ chính xác và cải thiện chất lượng bề mặt sản phẩm khi gia công.

Vậy chống tâm cho bàn xoay CNC là gì? Có cấu tạo như thế nào? Có những loại chống tâm nào thông dụng trên thị trường? Cùng tìm hiểu chi tiết trong bài viết dưới đây của Taikan Việt Nam.

Chống tâm cho bàn xoay CNC là gì? Nguyên lý hoạt động

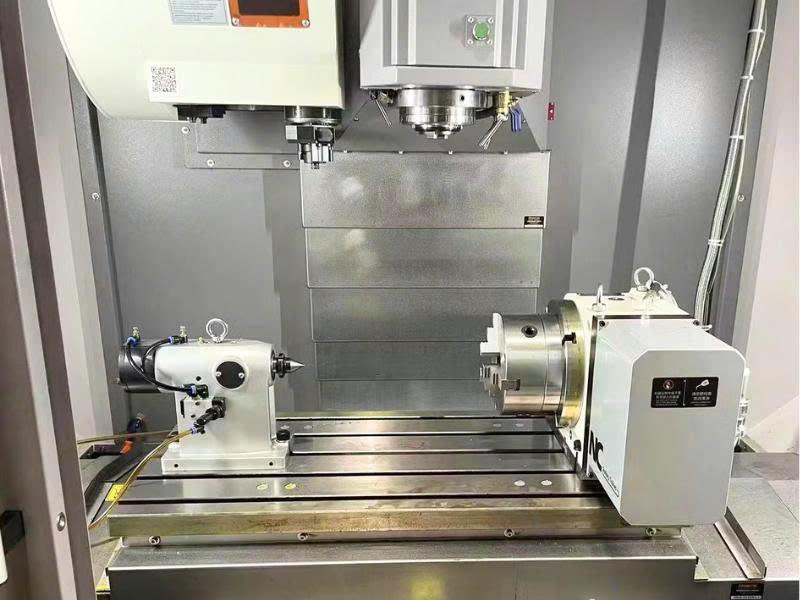

Chống tâm cho bàn xoay CNC là một thiết bị phụ trợ được sử dụng kết hợp với bàn xoay CNC nhằm hỗ trợ định vị và giữ ổn định chi tiết gia công, đặc biệt với các chi tiết có dạng trụ dài, kích thước lớn hoặc yêu cầu độ đồng tâm cao.

Thiết bị này thường được lắp đặt đối diện với mâm cặp hoặc bộ gá trên bàn xoay CNC, tạo thành điểm tựa bổ sung cho phôi trong quá trình gia công. Nhờ đó, giúp giảm thiểu tình trạng rung lắc khi dao cắt tiếp xúc với phôi, cong hoặc biến dạng do lực cắt, đảm bảo sản phẩm đạt độ hoàn thiện cao.

Nguyên lý hoạt động của chống tâm CNC như sau:

• Chi tiết gia công được gá cố định trên bàn xoay CNC bằng mâm cặp hoặc thiết bị gá chuyên dụng
• Phần đầu chống tâm sẽ tiếp xúc với phần tâm của chi tiết
• Khi máy CNC vận hành, bàn xoay quay và chống tâm sẽ tạo lực giữ để hỗ trợ phôi
• Nhờ có điểm tựa bổ sung, phôi được cố định và duy trì vị trí ổn định trong suốt quá trình cắt gọt.

Tùy theo từng nhu cầu gia công, có thể chọn lựa sản phẩm chống tâm có thiết kế đầu nhọn cố định, đầu nhọn quay hoặc chống tâm tích hợp hệ thống thuỷ lực, khí nén.

XEM THÊM: Bàn xoay trục thứ 5 – Đặc điểm, chức năng, ứng dụng

Công dụng của chống tâm bàn xoay CNC

Chống tâm cho bàn xoay CNC là thiết bị quan trọng và đóng vai trò không thể thiếu trong gia công cơ khí chính xác. Đặc biệt đối với các chi tiết có chiều dài lớn hoặc yêu cầu độ chính xác cao.

Tăng độ cứng vững cho phôi gia công

Trong quá trình cắt gọt, lực tác động từ dao có thể khiến phôi bị rung hoặc dịch chuyển, đặc biệt với các chi tiết dài và mảnh. Chống tâm cho bàn xoay CNC giúp tạo thêm điểm tựa cho phôi, giảm thiểu tình trạng võng hoặc rung, đảm bảo phôi ở cố định một vị trí trong suốt quá trình gia công. .

Đảm bảo độ chính xác gia công

Đối với các chi tiết đòi hỏi độ đồng tâm cao như trục truyền động, trục quay, linh kiện, chi tiết dạng ống…, thì việc sử dụng chống tâm giúp hạn chế sai số do biến dạng hoặc rung động. Nhờ có chống tâm sẽ giúp giảm sai sót gia công, kích thước sản phẩm ổn định và cải thiện độ hoàn thiện bề mặt.

Tăng khả năng gia công chi tiết dài

Đây cũng là một trong những ứng dụng phổ biến nhất của chống tâm bàn xoay CNC, đó chính là khả năng hỗ trợ gia công các chi tiết có tỷ lệ chiều dài hoặc đường kính lớn. Chẳng hạn như các trục dài, thanh kim loại, các chi tiết dạng ống, linh kiện quay… Vừa giúp mở rộng khả năng gia công mà không cần phải thay đổi thiết bị.

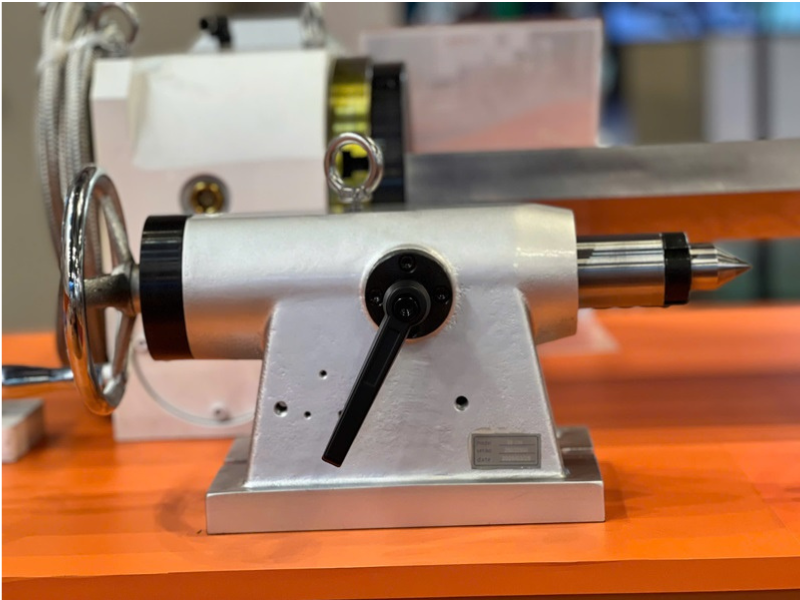

Chống tâm cho bàn xoay CNC có những loại nào?

Trên thị trường có rất nhiều loại chống tâm cho bàn xoay CNC, được phân loại dựa trên cấu tạo và nguyên lý hoạt động.

Dưới đây là một số loại phổ biến nhất:

1. Chống tâm cơ

Chống tâm cơ là loại chống tâm có cấu tạo đơn giản vì sử dụng cơ cấu điều chỉnh bằng tay để đưa đầu chống tâm tiếp xúc và giữ cố định chi tiết gia công. Đây là loại chống tâm truyền thống được ứng dụng rộng rãi trong nhiều nhu cầu gia công nhờ tính ổn định và dễ sử dụng.

Tuy nhiên, dòng này có hạn chế về tốc độ vì thay đổi vị trí chậm do thao tác thủ công khi gá đặt phôi. Không phù hợp với các dây chuyền yêu cầu tự động hóa cao.

2. Chống tâm thủy lực

Chống tâm thủy lực là loại chống tâm hiện đại sử dụng hệ thống dầu thủy lực để tạo lực đẩy và giữ phôi trong quá trình gia công. So với chống tâm cơ, dòng này có khả năng điều chỉnh lực ép chính xác hơn, hoạt động ổn định và phù hợp với môi trường sản xuất công nghiệp.

3. Chống tâm khí nén

Chống tâm khí nén hoạt động dựa trên áp suất khí nén để tạo lực đẩy, giúp đầu chống tâm tiếp xúc và giữ chặt chi tiết trong quá trình gia công. Đối với những hệ thống máy CNC yêu cầu gia công tốc độ cao và sản xuất tự động hoá thì loại chống tâm này rất phù hợp để sử dụng.

Tuy nhiên, so với chống tâm thuỷ lực thì loại khí nén thường có lực giữ thấp hơn do phụ thuộc vào độ ổn định của nguồn khí nén. Bởi vậy, bạn cần thường xuyên kiểm tra hệ thống khí nén để đảm bảo toàn bộ hệ thống vận hành trơn tru.

Những điều cần lưu ý để sử dụng chống tâm cho bàn xoay CNC hiệu quả

Để có thể sử dụng chống tâm cho bàn xoay CNC hiệu quả, người vận hành cần nắm vững các lưu ý quan trọng sau đây:

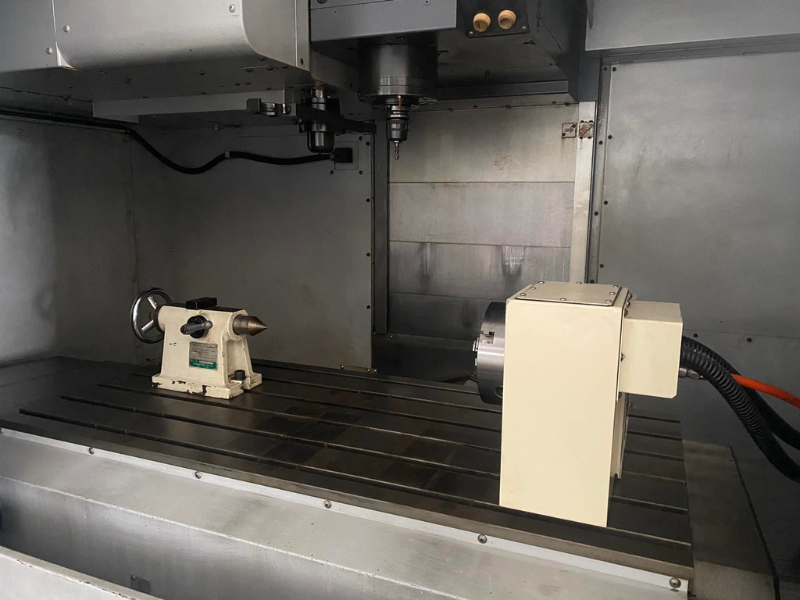

Lựa chọn đúng loại chống tâm

Tuỳ theo từng nhu cầu gia công mà doanh nghiệp chọn sử dụng loại chống tâm phù hợp. Các tiêu chí chọn lựa chủ yếu dựa vào kích thước phôi, trọng lượng chi tiết, tốc độ quay, lực cắt trong quá trình gia công…

Chẳng hạn như, với các chi tiết gia công quay tốc độ cao, nên ưu tiên sử dụng chống tâm quay thay vì chống tâm cố định.

Kiểm tra độ đồng tâm trước khi gia công

Trước khi vận hành máy, cần kiểm tra kỹ càng các yếu tố như: vị trí tâm của chống tâm, phôi được gá chắc chắn hay chưa, độ lệch giữa 2 đầu gá… Đồng thời, căn chỉnh lại cho chính xác để giúp giảm thiểu sai số, tình trạng rung lắc khi gia công. .

Không tạo lực ép chống tâm quá lớn

Lực ép của chống tâm cần được tạo ra vừa đủ để giữ phôi luôn ổn định. Tránh tạo lực ép quá lớn vì sẽ làm biến dạng chi tiết, ảnh hưởng đến độ chính xác cũng như dễ gây hao mòn thiết bị.

Bảo dưỡng định kỳ

Để duy trì tuổi thọ chống tâm cho bàn xoay CNC nói riêng và toàn bộ thiết bị máy CNC nói chung, cần thường xuyên kiểm tra và vệ sinh bụi phoi, kiểm tra hệ thống ổ bi, tra dầu và bôi trơn các bộ phận cần thiết. Đồng thời, kiểm tra độ mòn của phần đầu chống tâm.

Chống tâm cho bàn xoay CNC là thiết bị hỗ trợ quan trọng giúp nâng cao độ ổn định, độ chính xác và hiệu quả gia công. Do đó, việc sử dụng chống tâm là rất cần thiết trong gia công cơ khí chính xác, nhằm khai thác tối đa khả năng của máy CNC, nâng cao chất lượng sản phẩm và tối ưu hiệu quả sản xuất.
