Chu trình tiện rãnh CNC G75: Vai trò và cách áp dụng

Chu trình tiện rãnh CNC G75 là một trong những lệnh được sử dụng phổ biến trong gia công CNC. Cụ thể là các nguyên công tiện rãnh sâu, tiện cắt đứt hoặc gia công theo yêu cầu phương hướng kính với khả năng chia lát cắt tự động.

Trong bài viết dưới đây, Taikan Việt Nam sẽ cung cấp các thông tin chi tiết về chu trình tiện rãnh CNC G75, vai trò thực tế cũng như cách áp dụng hiệu quả trong sản xuất CNC.

Chu trình tiện rãnh CNC G75 là gì?

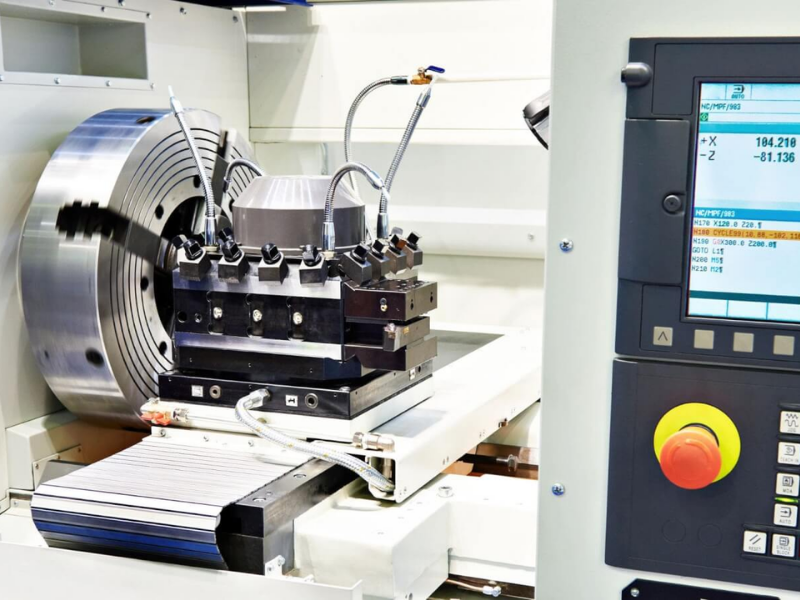

Chu trình tiện rãnh CNC G75 là chu trình tiện cắt rãnh tự động trên máy tiện CNC, thường được sử dụng để thực hiện các nguyên công phổ biến như:

• Tiện rãnh ngoài
• Tiện rãnh trong
• Tiện cắt đứt
• Gia công rãnh sâu nhiều lớp cắt

Thay vì lập trình từng bước tiến dao bằng lệnh G01 thông thường, chu trình tiện rãnh CNC G75 cho phép máy tự động chia chiều sâu cắt thành nhiều lát nhỏ nhằm giảm tải cắt và tăng độ ổn định gia công. Đây là lệnh phổ biến trên các hệ điều khiển Fanuc và nhiều hệ CNC tương thích khác.

Trong thực tế sản xuất CNC hiện đại, nhiều doanh nghiệp thường sẽ ưu tiên ứng dụng các chu trình tiện rãnh CNC G75 nhờ vào những thế mạnh sau:

• Tự động hóa quá trình cắt rãnh
• Giảm thời gian lập trình
• Hạn chế lỗi vận hành
• Kiểm soát tải cắt tốt
• Gia công trên máy CNC ổn định hơn

Đặc biệt với các sản phẩm sản xuất hàng loạt, việc áp dụng chu trình tiện rãnh CNC G75 giúp tối ưu hiệu suất và tăng độ ổn định chương trình CNC.

THAM KHẢO NGAY: LIST MÁY TIỆN CNC TAIKAN BEST SELLER THỊ TRƯỜNG NĂM 2026

Nguyên lý hoạt động của G75

Khi kích hoạt chu trình tiện rãnh CNC G75, dao sẽ thực hiện chuyển động ăn dao theo từng bước nhỏ theo phương X hoặc Z tùy kiểu lập trình.

Sau mỗi lát cắt, dao sẽ rút nhẹ ra khỏi vùng cắt, phá thô phôi cứng, giảm tải cho dao sau đó tiếp tục tiến dao ở lớp tiếp theo.

Nguyên lý hoạt động này giúp hạn chế tối đa tình trạng kẹt phoi, cháy dao, gãy chíp insert và hiện tượng rung dao khi tiện sau. Đặc biệt khi gia công vật liệu cứng hoặc rãnh có chiều sâu lớn, chu trình tiện rãnh CNC G75 mang lại hiệu quả rõ rệt hơn so với tiện thông thường.

Vai trò của chu trình tiện rãnh G75

So với việc lập trình từng bước tiến dao thủ công bằng G01, chu trình tiện rãnh CNC G75 giúp tối ưu chương trình ngắn gọn hơn, giảm tải cho người lập trình và hạn chế lỗi trong quá trình vận hành. Đây là chu trình đặc biệt hữu ích khi gia công các chi tiết yêu cầu rãnh sâu hoặc cần kiểm soát tải cắt ổn định.

Tăng độ ổn định khi gia công rãnh sâu

Một trong những vai trò quan trọng nhất của chu trình tiện rãnh CNC G75 là giúp quá trình gia công rãnh sâu trở nên ổn định hơn. Khi cắt toàn bộ chiều sâu chỉ trong một lần tiến dao, lực cắt thường rất lớn và dễ gây:

• Rung dao
• Cong dao
• Mẻ insert
• Sai lệch kích thước

Nhờ cơ chế chia lát cắt tự động, chu trình tiện rãnh CNC G75 giúp giảm tải cắt đáng kể và nâng cao tuổi thọ dao cụ.

Cải thiện khả năng thoát phoi

Trong gia công tiện rãnh CNC, phoi thường khó thoát ra ngoài do không gian cắt hẹp. Nếu để phoi bị kẹt sẽ dẫn đến nhiều sự cố phát sinh như gãy dao, cháy dao, trầy bề mặt, mất ổn định gia công… Nhờ có lệnh G75 cho phép dao rút ra sau mỗi lớp cắt nhằm hỗ trợ phá phoi và thoát phoi hiệu quả hơn.

Đây là lý do chu trình tiện rãnh CNC G75 rất phù hợp khi gia công trên các loại vật liệu như thép hợp kim, inox, các loại vật liệu dẻo dễ cuốn phoi…

Giảm thời gian lập trình CNC

Nếu dùng G01 để tiện rãnh nhiều lớp, người lập trình phải viết rất nhiều dòng code cho từng bước tiến dao. Trong khi đó, ứng dụng lệnh tiện rãnh CNC G75 giúp tối ưu chương trình gia công, giảm thao tác lập trình, dễ dàng chỉnh sửa chương trình gia công và hạn chế các lỗi nhập liệu…

Tăng tuổi thọ dao tiện rãnh

Lực cắt quá lớn là nguyên nhân phổ biến gây mẻ insert khi tiện rãnh. Nhờ chia chiều sâu thành nhiều lớp nhỏ, chu trình tiện rãnh CNC G75 giúp giảm nhiệt trong quá trình gia công, hạn chế tình trạng va chạm dao phát sinh sự cố, ổn định tình trạng tải cắt, tăng tuổi thọ insert tiện rãnh.

Hướng dẫn cách thực hiện chu trình tiện rãnh G75

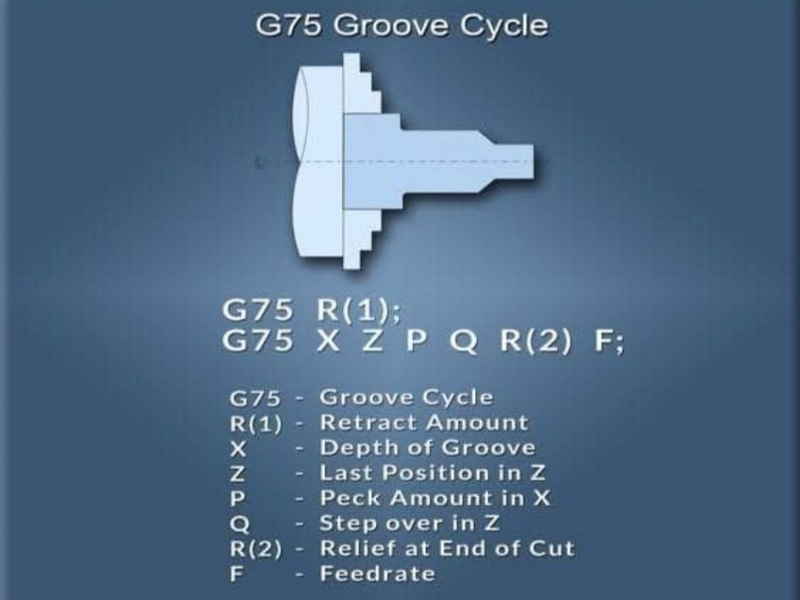

Cú pháp cơ bản của G75, thường áp dụng trên hệ điều khiển Fanuc:

Dòng 1: G75 R…

Trong đó: R là koảng lùi dao sau mỗi lát cắt

Dòng 2: G75 X… Z… P… Q… R… F…

Ý nghĩa các tham số:

• X: Tọa độ đáy rãnh
• Z: Vị trí rãnh theo trục Z
• P: Chiều sâu mỗi lát cắt
• Q: Bước tiến dao theo phương Z
• R: Lượng chừa tinh hoặc lượng thoát dao
• F: Lượng chạy dao

Quy trình thực hiện tiện rãnh bằng lệnh G75

Để áp dụng hiệu quả chu trình tiện rãnh CNC G75, người vận hành thường thực hiện theo các bước:

• Bước 1: Chọn dao tiện rãnh phù hợp, dựa vào các tiêu chí bề rộng chíp insert đúng kích thước rãnh, dao đủ độ cứng và có góc thoát phoi phù hợp. Bước 2: Thiết lập tốc độ cắt hợp lý
• Bước 2: Không nên dùng RPM quá cao khi tiện rãnh sâu vì dễ gây cháy dao, rung dao, gãy insert…
• Bước 3: Lập trình G75 cần phải khai báo đầy đủ các vị trí rãnh, chiều sâu cắt, lượng ăn dao, khoảng lùi phá phoi…
• Bước 4: Chạy mô phỏng trước khi chạy chính thức để kiểm tra các thông số ổn định.
• Bước 5: Gia công thực tế cần phải giám sát quá trình chạy thực tế và theo dõi tình trạng phoi, âm thanh khi gia công, độ ổn định…

Cần lưu ý gì khi áp dụng lệnh tiện rãnh CNC G75?

• Không chọn chiều sâu cắt quá lớn và chia lớp cắt phù hợp theo vật liệu và kích thước dao.
• Kiểm soát tình trạng thoát phoi hiệu quả bằng hệ thống làm mát, kiểm tra hướng phun nước, khả năng phá phoi…
• Không nên thiết lập thông số tốc độ trục chính quá cao, tốt nhất nên tối ưu tuỳ theo từng loại vật liệu gia công
• Kiểm tra độ rộng dao và rãnh phù hợp để hạn chế tình trạng va chạm dao, kẹt dao, quá tải trục chính…
• Theo dõi độ mòn insert thường xuyên, thay mới định kỳ và không cố chạy dao đã mòn.

Việc nắm vững chu trình tiện rãnh G75 này sẽ giúp doanh nghiệp nâng cao chất lượng gia công, kéo dài tuổi thọ dao cụ và tối ưu hiệu quả vận hành máy tiện CNC trong thực tế sản xuất hiện đại. Hi vọng những thông tin trong bài viết trên của Taikan Việt Nam đã giúp ích cho Quý bạn đọc. Nếu cần hỗ trợ giải đáp các thắc mắc liên quan hoặc đầu tư máy CNC Taikan, hãy liên hệ ngay với chúng tôi để được hỗ trợ tốt nhất!
