Gia công phay rãnh (Slot Milling): Quy trình và kinh nghiệm thực hiện

Gia công phay rãnh (Slot Milling) là phương pháp gia công phổ biến trên máy phay CNC nhằm tạo ra các rãnh, khe hẹp hoặc hốc dài chính xác trên bề mặt phôi. Bài viết dưới đây sẽ đi sâu vào quy trình và một số kinh nghiệm để gia công phay rãnh hiệu quả.

Gia công phay rãnh (Slot Milling) là gì?

Rãnh là một loại biên dạng có kích thước hẹp, dài, được phay trên bề mặt phôi nhằm phục vụ cho nhiều công năng khác nhau. Chẳng hạn như gắn ốc vít, dẫn hướng các bộ phận cơ khí hoặc lắp ráp.

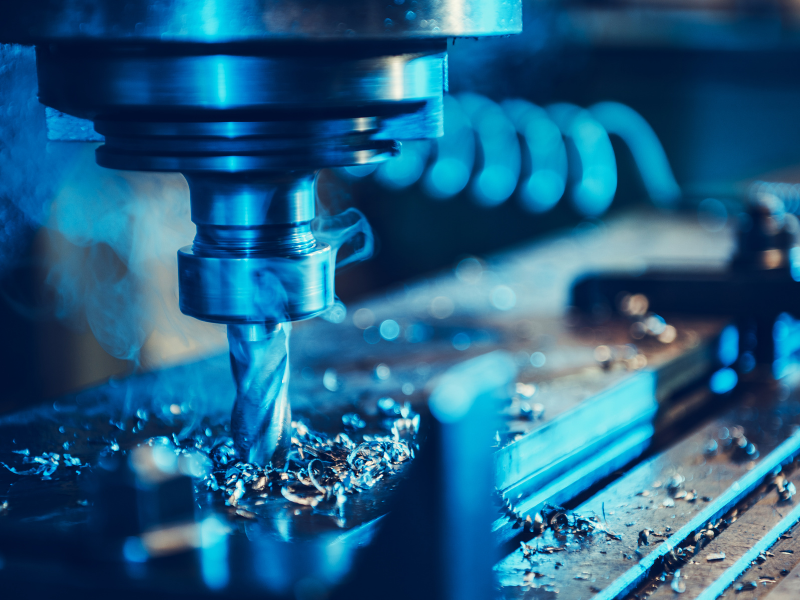

Gia công phay rãnh (thuật ngữ tiếng Anh là Slot Milling) là phương pháp sử dụng dao phay để tạo các rãnh trên bề mặt chi tiết cơ khí theo kích thước và hình dạng yêu cầu. Hình dạng và kích thước của các rãnh này sẽ khác nhau tuỳ thuộc vào yêu cầu thực tế, có thể là rãnh kín, rãnh thẳng hoặc rãnh cong tròn, rãnh đơn hoặc rãnh đôi, rãnh xoắn, rãnh chữ T, rãnh then…

Quá trình phay rãnh đòi hỏi độ chính xác cao về chiều rộng, chiều sâu cũng như độ nhẵn bề mặt, nhằm đảm bảo khả năng lắp ghép và vận hành của chi tiết sau gia công. Do đó, phương pháp này được ứng dụng rộng rãi trong sản xuất linh kiện, khuôn mẫu, chi tiết máy và nhiều ngành công nghiệp khác như thiết bị điện tử, y tế, hàng không…

HOT: LIST MÁY PHAY CNC TAIKAN CHẤT LƯỢNG CAO, GIA CÔNG CHÍNH XÁC & HIỆU SUẤT

1. Đặc điểm của phương pháp phay rãnh

Phay rãnh là phương pháp được đánh giá cao nhờ khả năng gia công nhanh, độ chính xác ổn định và dễ dàng lập trình tự động hóa. Nó có khả năng tạo ra các biên dạng rãnh từ đơn giản đến phức tạp trên nhiều loại vật liệu khác nhau như sắt, thép, nhôm, inox, hợp kim kỹ thuật…

Một số đặc điểm nổi bật của phương pháp phay rãnh như:

• Để gia công chính xác biên dạng, cần sử dụng dao cụ chuyên dụng
• Đòi hỏi máy CNC và dao cụ phải có độ cứng vững cao, chịu tải lớn
• Đối với các nhu cầu gia công rãnh sâu sẽ phát sinh tải cắt rất lớn
• Khả năng thoát phoi ảnh hưởng trực tiếp đến chất lượng bề mặt
• Dễ phát sinh rung động nếu thông số cắt không phù hợp

Dựa vào những đặc điểm quan trọng này, ngay từ ban đầu khi thực hiện gia công bắt buộc phải chọn lựa dao phay phù hợp. Dao phải chịu áp lực cắt lớn do tiếp xúc trực tiếp với vật liệu trên diện rộng. Đồng thời, phải thiết lập thông số cắt hợp lý để đảm bảo tuổi thọ dao và chất lượng sản phẩm.

2. Các loại phay rãnh phổ biến hiện nay

Hiện nay có nhiều phương pháp phay rãnh khác nhau tùy theo hình dạng và yêu cầu gia công của chi tiết.

• Phay rãnh then: Đây là dạng phay dùng để tạo rãnh then trên trục hoặc chi tiết cơ khí nhằm lắp ghép truyền động.
• Phay rãnh chữ T: Được sử dụng phổ biến trên bàn máy hoặc đồ gá nhằm hỗ trợ lắp đặt và cố định chi tiết.
• Phay rãnh thẳng: Là dạng rãnh đơn giản và phổ biến nhất trong gia công cơ khí.
• Phay rãnh xoắn: Được ứng dụng trong gia công các chi tiết có biên dạng đặc biệt hoặc yêu cầu dẫn hướng.
• Phay rãnh kín: Là dạng rãnh không thông đầu, yêu cầu kỹ thuật cao hơn trong quá trình cắt và thoát phoi.

Mỗi loại rãnh sẽ yêu cầu dao cụ, thông số gia công khác nhau để đảm bảo gia công hiệu quả, đảm bảo chất lượng sản phẩm.

3. Ưu điểm và hạn chế của gia công phay rãnh

Ưu điểm

Phương pháp phay rãnh có nhiều ưu điểm nổi bật như:

• Gia công được nhiều dạng rãnh khác nhau
• Độ chính xác cao
• Tính linh hoạt tốt
• Dễ kết hợp gia công CNC tự động
• Nâng cao năng suất sản xuất
• Đáp ứng gia công vật liệu đa dạng

Hạn chế

Bên cạnh ưu điểm, phương pháp phay rãnh cũng tồn tại một số hạn chế như:

• Dễ phát sinh rung động khi gia công sâu
• Dao cụ chịu tải cắt lớn
• Khả năng thoát phoi khó trong rãnh hẹp
• Dao dễ mòn nếu thông số cắt không phù hợp

4. Ứng dụng của gia công phay rãnh trong công nghiệp

Gia công phay rãnh hiện được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.

Một số ứng dụng phổ biến gồm:

• Gia công khuôn mẫu
• Chế tạo chi tiết máy
• Gia công linh kiện ô tô
• Sản xuất thiết bị công nghiệp
• Gia công cơ khí chính xác
• Chế tạo đồ gá và jig

Trong ngành khuôn mẫu, phay rãnh giúp tạo các biên dạng dẫn hướng hoặc khe lắp ghép chính xác. Trong ngành cơ khí chế tạo máy, các rãnh then và rãnh lắp ghép đóng vai trò quan trọng trong truyền động cơ khí.

Nhờ khả năng gia công chính xác và linh hoạt, phay rãnh trở thành một trong những nguyên công quan trọng trong sản xuất công nghiệp hiện đại.

5. Các loại dao phay rãnh thường dùng

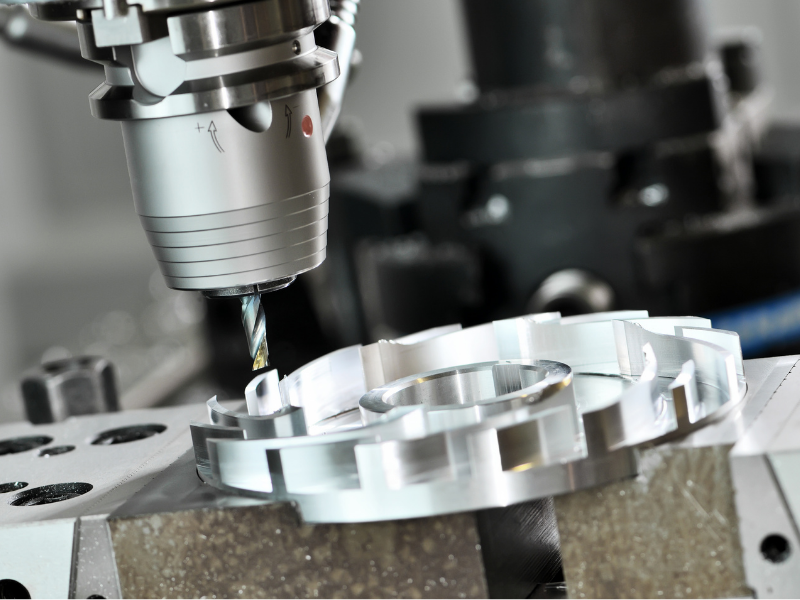

Để đảm bảo hiệu quả gia công, việc lựa chọn dao phay phù hợp là yếu tố rất quan trọng. Dưới đây là một số loại dao phay rãnh được sử dụng phổ biến:

Một số loại dao phay rãnh phổ biến gồm:

• Dao phay ngón: Được sử dụng phổ biến nhất trong gia công rãnh CNC nhờ tính linh hoạt cao
• Dao phay đĩa: Phù hợp gia công các rãnh sâu hoặc rãnh có chiều rộng lớn
• Dao phay then: Chuyên dùng để gia công rãnh then với độ chính xác cao
• Dao phay chữ T: Dùng để gia công các rãnh chữ T trên bàn máy và đồ gá
• Dao hợp kim phủ coating: Phù hợp gia công tốc độ cao và vật liệu cứng.

Quy trình gia công phay rãnh CNC

Gia công phay rãnh CNC yêu cầu quy trình thực hiện phải đảm bảo các tiêu chí về độ chính xác, hiệu suất và hiệu quả vận hành.

1. Thông số kỹ thuật quan trọng khi gia công phay rãnh

Khi thực hiện gia công phay rãnh, cần lưu ý một số thông số quan trọng dưới đây:

• Tốc độ cắt
• Tốc độ tiến dao
• Chiều sâu cắt
• Bước tiến mỗi răng dao
• Đường kính dao
• Chiều dài dao
• Khả năng thoát phoi

Dựa vào những thông số này, người vận hành phải thiết lập đúng và đủ. Nếu thông số không phù hợp, quá trình gia công có thể phát sinh rung động, cháy dao hoặc sai số kích thước.

2. Phương pháp gia công phay rãnh hiệu quả

Để tối ưu hiệu quả phay rãnh, doanh nghiệp có thể áp dụng các phương pháp phổ biến sau đây để tối ưu quy trình, nâng cao chất lượng sản phẩm và kéo dài tuổi thọ dao cụ.

• Phay nhiều bước thay vì cắt sâu một lần
• Sử dụng dao phủ coating chống mòn
• Tối ưu chiến lược thoát phoi
• Sử dụng dung dịch làm mát phù hợp
• Giảm chiều dài dao dư thừa
• Tối ưu đường chạy dao CNC

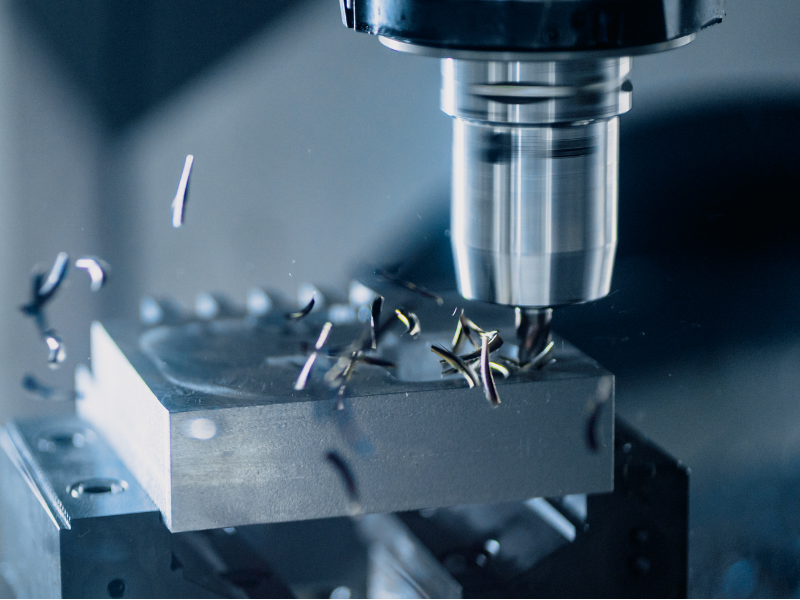

3. Quy trình gia công phay rãnh CNC

Một quy trình phay rãnh CNC cơ bản thường gồm các bước cơ bản sau đây:

• Bước 1 – Phân tích bản vẽ: Xác định kích thước, chiều sâu và yêu cầu kỹ thuật của rãnh dựa trên bản vẽ
• Bước 2 – Chọn dao phay phù hợp: Lựa chọn loại dao tuỳ theo từng loại vật liệu và hình dạng rãnh
• Bước 3 – Thiết lập thông số cắt: Cài đặt tốc độ trục chính, bước tiến và chiều sâu cắt
• Bước 4 – Gá đặt phôi: Đảm bảo phôi được cố định chắc chắn nhằm hạn chế rung động
• Bước 5 – Lập trình CNC: Thiết lập đường chạy dao và mô phỏng gia công
• Bước 6 – Tiến hành gia công: Theo dõi quá trình cắt và kiểm tra tình trạng dao cụ
• Bước 7 – Kiểm tra sản phẩm: Đo kiểm kích thước và chất lượng bề mặt sau gia công.

Kinh nghiệm tối ưu gia công phay rãnh

Để đảm bảo hiệu quả gia công phay rãnh CNC tốt nhất, người vận hành nên chú ý một số kinh nghiệm quan trọng sau:

• Chọn dao có độ cứng phù hợp với từng loại vật liệu gia công
• Dao phải dùng loại chất lượng cao, hạn chế dùng dao quá dài
• Tối ưu thông số gia công để hỗ trợ thoát phoi hiệu quả
• Sử dụng dung dịch làm mát hiệu quả
• Kiểm tra độ đảo dao trước gia công
• Theo dõi độ mòn dao định kỳ và thay mới khi cần thiết
• Tối ưu thông số cắt gọt tuỳ theo từng vật liệu và biên dạng gia công.

Ngoài ra, để đạt được hiệu quả gia công phay rãnh tốt nhất, doanh nghiệp nên đầu tư hệ thống máy CNC chất lượng, độ cứng vững cao. Kết hợp sử dụng dao cụ chất lượng để nâng cao độ chính xác, giảm thiểu rung động và tối ưu hiệu quả sản xuất lâu dài.

Liên hệ ngay với Taikan Việt Nam khi có nhu cầu đầu tư máy CNC Taikan hoặc cần giải đáp các thắc mắc chi tiết hơn nhé!
