Máy tiện cấp phôi tự động CNC – Cấu tạo, Nguyên lý & Ứng dụng

Đầu tư máy tiện cấp phôi tự động CNC là xu hướng mới ngày càng được nhiều doanh nghiệp ứng dụng. Với khả năng vận hành liên tục, hiệu quả và năng suất, đảm bảo độ chính xác cao, thì đây chính là giải pháp đem lại hiệu quả đầu tư bền vững cho các doanh nghiệp gia công cơ khí hiện đại

Vậy máy tiện cấp phôi tự động CNC là gì, cấu tạo gồm những bộ phận nào và hoạt động theo nguyên lý ra sao? Hãy cùng Taikan Việt Nam tìm hiểu chi tiết trong bài viết dưới đây.

Máy tiện cấp phôi tự động CNC là gì?

Máy tiện cấp phôi tự động CNC là hệ thống gia công tích hợp giữa máy tiện CNC và bộ cấp phôi tự động (bar feeder). So với máy tiện gia công thông thường, người vận hành phải liên tục nạp từng thanh vật liệu vào để máy gia công, thì đối với máy tiện cấp phôi tự động, bộ bar feeder sẽ tự động đưa phôi vào trục chính theo đúng vị trí và kích thước đã được lập trình.

Đặc điểm nổi bật của dòng máy này chính là khả năng gia công liên tục nhiều chi tiết từ cùng một thanh vật liệu. Sau khi hoàn thành một sản phẩm, hệ thống sẽ tự động cắt rời chi tiết, đẩy sản phẩm ra ngoài và tiếp tục cấp thanh phôi vào vị trí gia công mà không cần dừng máy để gá phôi. Toàn bộ quá trình gia công sẽ lặp đi lặp lại liên tục cho đến khi hết vật liệu hoặc đủ số lượng sản phẩm.

So với các dòng máy tiện CNC tiêu chuẩn thông thường, dòng máy tiện cấp phôi tự động sở hữu nhiều ưu điểm vượt trội hơn. Có thể kể đến như:

• Giảm thời gian cấp phôi và gá đặt lại phôi
• Hạn chế tối đa sai số xuất phát từ các thao tác thủ công
• Tăng năng suất sản xuất từ 20–50% tùy theo từng loại chi tiết
• Đảm bảo chất lượng thành phẩm đồng đều, đạt yêu cầu
• Tiết kiệm chi phí nhân công và các chi phí vận hành khác nhờ khả năng gia công liên tục 24/7
• Dễ dàng tích hợp với robot gắp sản phẩm, băng tải và hệ thống quản lý sản xuất thông minh.

Đây được xem là giải pháp gia công CNC được ứng dụng rộng rãi trong các nhà máy sản xuất cơ khí chính xác, thiết bị y tế, linh kiện điện tử, phụ tùng ô tô, xe máy… Với thế mạnh khả năng tự động hoá cao, máy tiện cấp phôi tự động CNC sẽ giúp doanh nghiệp chuyên nghiệp hoá quy trình sản xuất, tối ưu thời gian gia công và khai thác tối đa hiệu suất của thiết bị.

Đặc biệt, đối với các doanh nghiệp sản xuất hàng loạt, muốn hướng đến xây dựng nhà máy thông minh 4.0, thì việc đầu tư máy tiện cấp phôi tự động CNC là cực kỳ cần thiết.

XEM THÊM: TỔNG HỢP CÁC DÒNG MÁY TIỆN CNC TAIKAN HIỆN ĐẠI, GIÁ TỐT 2026

Cấu tạo máy tiện cấp phôi tự động

Cấu tạo máy tiện cấp phôi tự động CNC được cấu tạo từ nhiều bộ phận, mỗi bộ phận đảm nhiệm những vai trò riêng, bao gồm:

Máy tiện CNC

Đây là bộ phận trung tâm của toàn bộ hệ thống, thực hiện các nguyên công gia công như tiện, khoan, taro hoặc phay (đối với máy có dao sống). Máy tiện CNC được thiết kế tối ưu với các đặc điểm nổi bật như:

• Phần thân máy có kết cấu cứng vững, giúp giảm rung động trong quá trình cắt gọt
• Trục chính tốc độ cao, gia công ổn định và chính xác
• Ổ dao nhiều vị trí, có khả năng thay dao tự động
• Hệ điều khiển CNC hiện đại, phổ biến và dễ sử dụng
• Tích hợp hệ thống làm mát, bôi trơn tự động giúp kéo dài tuổi thọ dao cụ

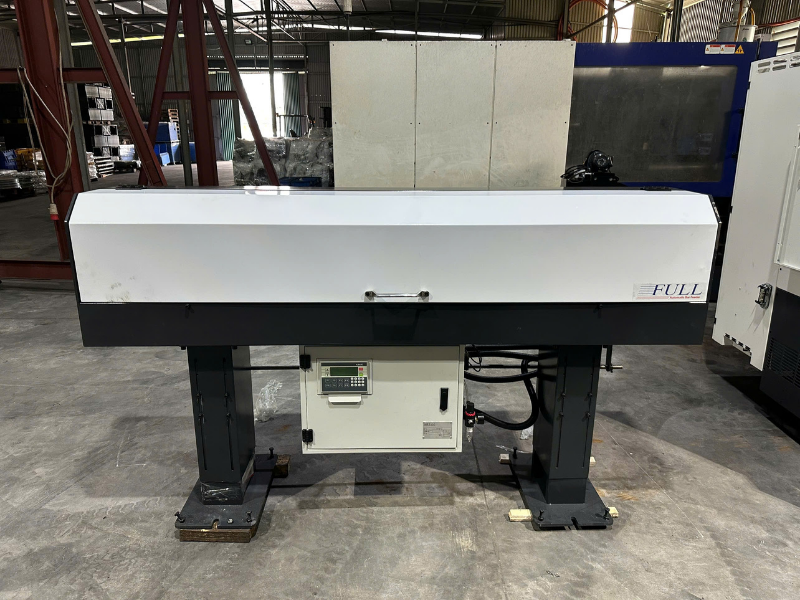

Bộ cấp phôi tự động (Bar Feeder)

Đây là thiết bị quan trọng đảm nhiệm vai trò chính trong việc tự động đưa thanh vật liệu vào trục chính theo chiều dài đã thiết lập sẵn. Cấu tạo của một bộ cấp phôi tiêu chuẩn thường sẽ bao gồm các bộ phận sau:

• Giá/kho chứa nhiều thanh vật liệu
• Hệ thống dẫn hướng chống rung
• Cơ cấu đẩy phôi bằng servo
• Bộ cảm biến nhận biết vị trí vật liệu
• Bộ điều khiển đồng bộ với máy CNC

Mỗi khi máy hoàn thành xong một đợt gia công, bộ cấp phôi sẽ tự động đẩy thanh vật liệu tiến vào đúng vị trí để chuẩn bị cho đợt gia công tiếp theo. Toàn bộ quá trình này sẽ được vận hành tự động, liên tục và có độ chính xác cao.

Hệ thống thu hồi sản phẩm

Đối với các dòng máy tiện cấp phôi tự động cao cấp, sẽ được tích hợp thêm hệ thống thu hồi sản phẩm, cho phép các chi tiết hoàn thiện được đưa ra ngoài thông qua băng tải sản phẩm, tay hứng sản phẩm (Parts Catcher) hoặc khay chứa sản phẩm tự động.

Bộ phậ này giúp hạn chế tối đa tình trạng va đập làm trầy xước thành phẩm, đồng thời tạo điều kiện thuận lợi cho các công đoạn kiểm tra chất lượng hoặc đóng gói.

Hệ thống xử lý phoi

Phoi phát sinh trong quá trình gia công sẽ được thu gom thông qua băng tải phoi, vít tải phoi… Việc loại bỏ phoi liên tục trong quá trình gia công giúp cho khu vực gia công luôn được sạch sẽ, hạn chế làm ảnh hưởng đến chất lượng sản phẩm và bảo vệ máy CNC.

Hệ thống điều khiển CNC

Toàn bộ hoạt động của máy tiện CNC và bộ cấp phôi được điều khiển thông qua hệ thống PLC và CNC. Hệ thống này có nhiệm vụ đồng bộ các chuyển động giữa máy tiện và bộ cấp phôi, kiểm soát chiều dài cấp phôi, giám sát quá trình gia công, phát hiện và cảnh báo lỗi nếu có…

Nguyên lý hoạt động của máy tiện cấp phôi tự động

Máy tiện cấp phôi tự động CNC vận hành tự động như một mô hình khép kín. Trong đó, toàn bộ các bước từ cấp liệu cho đến hoàn thiện sản phẩm đều sẽ được vận hành tự động, liên tục nhờ chương trình gia công được lập trình sẵn.

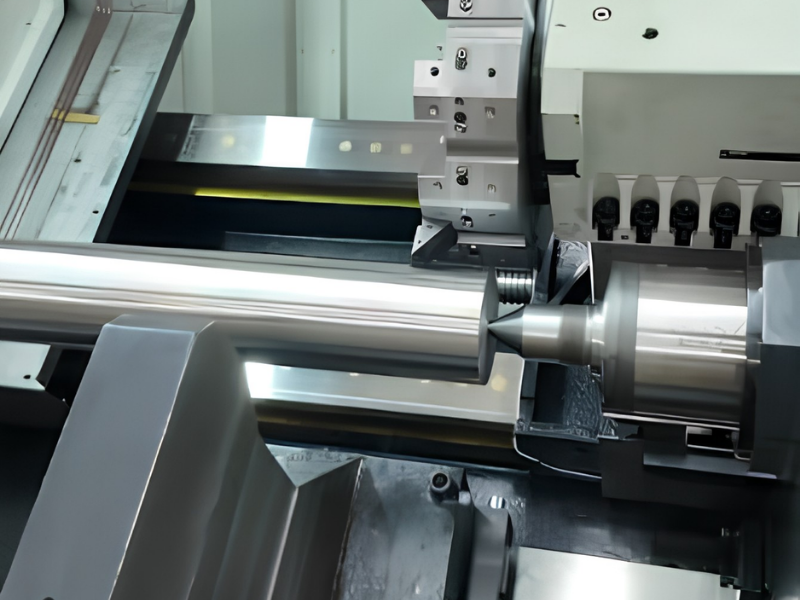

• Bước 1: Người vận hành đưa các thanh vật liệu vào giá chứa của bộ cấp phôi. Sau khi chương trình được khởi động, Bar Feeder sẽ tự động đẩy thanh vật liệu vào trục chính theo đúng chiều dài đã cài đặt.
• Bước 2: Khi vật liệu đến đúng vị trí, mâm cặp hoặc collet sẽ tự động kẹp chặt phôi. Máy tiện CNC bắt đầu thực hiện các nguyên công theo chương trình như tiện ngoài, tiện trong, khoan, taro hoặc phay (đối với máy tiện có tích hợp trục Y)
• Bước 3: Sau khi chi tiết được gia công hoàn chỉnh, dao cắt sẽ thực hiện thao tác cắt đứt sản phẩm khỏi thanh vật liệu. Thành phẩm sau đó được tự động đưa ra ngoài khu vực chứa sản phẩm
• Bước 4: Ngay lập tức, hệ thống Bar Feeder tiếp tục đẩy thanh vật liệu vào đúng vị trí để bắt đầu chu kỳ gia công tiếp theo. Quá trình này được lặp lại liên tục cho đến khi hết vật liệu hoặc hoàn thành số lượng sản phẩm đã lập trình.

Ứng dụng của máy tiện cấp phôi tự động

Máy tiện CNC cấp phôi tự động với khả năng vận hành liên tục, tự động cấp phôi và gia công hiệu suất, chính xác đang dần trở thành thiết bị không thể thiếu trong các nhà máy cơ khí hiện đại. Nhất là với các doanh nghiệp có nhu cầu sản xuất hàng loạt, yêu cầu năng suất cao, chất lượng sản phẩm đồng đều và tối ưu chi phí.

Các lĩnh vực ứng dụng phổ biến của máy tiện cấp phôi tự động:

• Gia công linh kiện ô tô và xe máy: Các chi tiết như trục truyền động, bạc lót, chốt định vị, bulông, ê-cu, đầu nối, trục bánh răng và nhiều linh kiện cơ khí khác.
• Gia công linh kiện điện tử: gia công nhanh chóng các đầu nối (Connector), chân cắm, vỏ cảm biến, linh kiện đồng, nhôm hoặc inox với độ đồng đều cao…
• Gia công thiết bị y tế: gia công các trục dụng cụ phẫu thuật, khớp nối, linh kiện thiết bị y tế và nhiều chi tiết có hình dạng phức tạp
• Gia công thiết bị thủy lực và khí nén: sản xuất van thủy lực, đầu nối, xi lanh, piston và các linh kiện cơ khí phục vụ ngành dầu khí, thủy lực và khí nén…

Bảng giá máy tiện cấp phôi tự động CNC mới nhất

Giá máy tiện cấp phôi tự động CNC thường sẽ cao hơn so với máy tiện CNC thông thường, dao động > 1 – 2 tỷ đồng đối với các dòng tiêu chuẩn và > 5 tỷ đối với các dòng cao cấp, tích hợp nhiều option. Cụ thể, giá máy tiện cấp phôi tự động trên thị trường sẽ phụ thuộc vào các yếu tố như:

• Thương hiệu
• Cấu hình máy
• Kích thước mâm cặp
• Đường kính thanh phôi
• Chiều dài bộ cấp phôi
• Hệ điều khiển CNC
• Các tùy chọn đi kèm như dao sống (Live Tool), trục Y, robot gắp sản phẩm hoặc hệ thống băng tải tự động.

Để chọn lựa được dòng máy tiện cấp phôi tự động phù hợp, bên cạnh chi phí đầu tư ban đầu thì doanh nghiệp cũng cần đánh giá tổng quan dựa trên nhu cầu gia công lâu dài, độ bền, khả năng cấp phôi ổn định và có hỗ trợ dịch vụ kỹ thuật chuyên nghiệp để nhanh chóng thu hồi vốn.

Taikan Việt Nam – Thương hiệu máy tiện cấp phôi tự động CNC chất lượng, uy tín

Là thương hiệu máy CNC được nhiều doanh nghiệp trên thế giới tin tưởng lựa chọn, Taikan không ngừng nghiên cứu và phát triển các giải pháp gia công hiện đại nhằm đáp ứng nhu cầu sản xuất ngày càng cao của ngành cơ khí chính xác. Tại Việt Nam, Taikan cung cấp đa dạng các dòng máy tiện CNC có khả năng tích hợp bộ cấp phôi tự động (Bar Feeder) chất lượng cao, được nhiều doanh nghiệp tin dùng.

Không chỉ cung cấp thiết bị, Taikan Việt Nam còn đồng hành cùng khách hàng trong suốt quá trình đầu tư và vận hành thông qua các dịch vụ chuyên nghiệp:

• Tư vấn lựa chọn cấu hình máy phù hợp với từng nhu cầu sản xuất
• Lắp đặt và căn chỉnh máy tận nơi
• Hướng dẫn vận hành tận tâm từ A-X
• Bảo hành chính hãng lên đến 2 năm
• Hỗ trợ bảo trì, bảo dưỡng máy định kỳ
• Hợp đồng đầy đủ, minh bạch rõ ràng

Liên hệ ngay với Taikan Việt Nam để được tư vấn sản phẩm máy tiện cấp phôi tự động chất lượng cao và báo giá ưu đãi nhất nhé!
