Máy tiện CNC 2 trục chính: Đặc điểm cấu tạo và Ứng dụng

Máy tiện CNC 2 trục chính là model được ngày càng được nhiều doanh nghiệp lựa chọn để thay thế các dòng máy tiện truyền thống. Đặc biệt phù hợp với nhiều lĩnh vực sản xuất như linh kiện ô tô, thiết bị điện, điện tử, y tế, hàng không…

Máy tiện CNC 2 trục chính là gì?

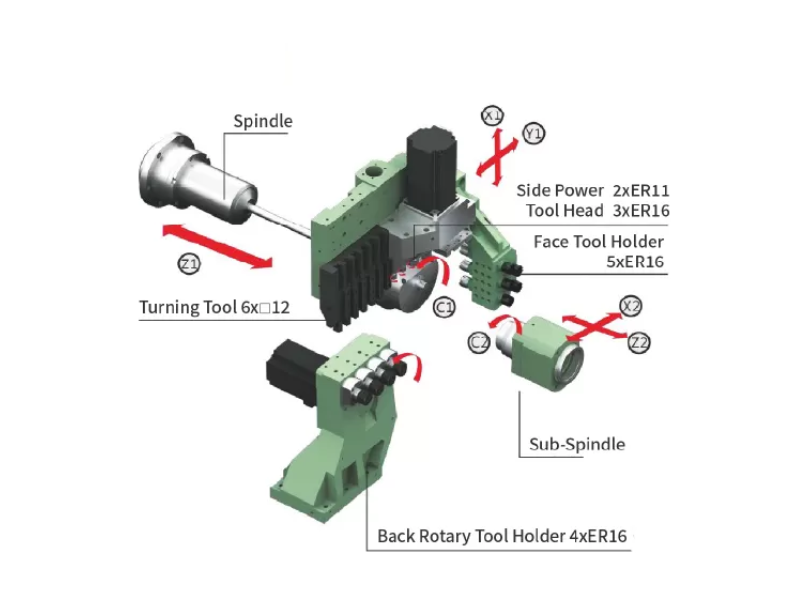

Máy tiện CNC 2 trục chính là dòng máy tiện cao cấp, được thiết kế gồm 1 trục chính (Main Spindle) và 1 trục phụ (Sub Spindle). Dòng máy này có khả năng gia công đồng thời ở cả 2 đầu của chi tiết, hoặc trong một số máy sẽ có khả năng chuyển phôi tự động giữa hai trục chính trong cùng một chu trình.

Nhờ thiết kế đặc biệt 2 trục chính độc lập, giúp giảm đáng kể thời gian sản xuất, nâng cao độ chính xác và hạn chế sai số do phải tháo lắp phôi nhiều lần.

• Trục chính chính (Main Spindle): thực hiện các nguyên công gia công đầu tiên như tiện mặt đầu, tiện ngoài, khoan hoặc taro
• Trục phụ (Sub Spindle): tiếp nhận chi tiết từ trục chính để gia công mặt còn lại mà không cần tháo phôi và gá đặt lại bằng tay

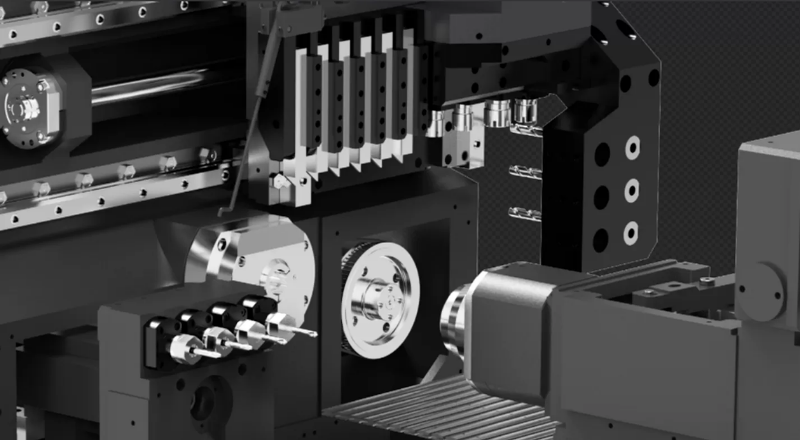

Khác với các dòng máy tiện CNC một trục chính, máy tiện CNC 2 trục chính cho phép máy gia công hoàn thiện gần như toàn bộ chi tiết chỉ trong một lần gá. Nhờ đó, giúp giảm sai số định vị, đảm bảo độ đồng tâm giữa hai đầu sản phẩm.

Bên cạnh đó, nhiều model máy tiện CNC 2 trục chính hiện đại còn được tích hợp trục C, trục Y, bộ cấp phôi tự động, robot gắp sản phẩm… để tạo thành dây chuyền sản xuất khép kín với mức độ tự động hoá cao.

XEM NGAY: LIST MÁY TIỆN ĐÙN CNC TAIKAN CHẤT LƯỢNG, GIÁ TỐT CHO GIA CÔNG TIỆN CHÍNH XÁC

Cấu tạo máy tiện CNC 2 trục chính

So với máy tiện CNC thông thường, máy tiện CNC 2 trục chính có kết cấu phức tạp với nhiều bộ phận hơn để đáp ứng khả năng gia công liên tục và tự động.

Các bộ phận chính gồm:

Thân máy

Thân máy được chế tạo từ vật liệu gang đúc nguyên khối, đảm bảo máy có độ cứng vững cao và hấp thụ rung động hiệu quả trong quá trình cắt gọt, nhất là khi gia công tốc độ cao.

Trục chính (Main Spindle)

Đây là bộ phận thực hiện các nguyên công tiện chính trên phôi, với khả năng quay với tốc độ cao, kết hợp cùng mâm cặp thủy lực để kẹp phôi chắc chắn, đáp ứng nhiều loại vật liệu khác nhau như thép, inox, nhôm, đồng hay hợp kim.

Trục phụ (Sub Spindle)

Trục phụ chính là bộ phận khác biệt và nổi bật của dòng máy này. Sau khi hoàn thành một phần gia công, trục phụ sẽ tự động tiếp nhận chi tiết từ trục chính và tiếp tục xử lý mặt còn lại, giúp gia công 2 đầu của chi tiết, giảm sai số và tăng độ chính xác cho sản phẩm.

Hệ thống ổ dao

Máy tiện NC 2 trục chính thường được trang bị ổ dao Turret hoặc dao dẫn động (Live Tool), cho phép thực hiện nhiều nguyên công như tiện trong, tiện ngoài, khoan, taro, phay rãnh, phay mặt, gia công các lỗ lệch tâm…

Hệ thống điều khiển CNC

Máy sử dụng các hệ điều khiển phổ biến như Fanuc, Mitsubishi hoặc Syntec với giao diện thân thiện, hỗ trợ lập trình linh hoạt và kiểm soát đồng thời cả hai trục chính.

Hệ thống phụ trợ

Để đảm bảo máy vận hành ổn định và liên tục, máy tiện CNC 2 trục chính còn được trang bị một số hệ thống phụ trợ hiện đại như: hệ thống bôi trơn tự động, hệ thống tưới nguội, băng tải phoi, hệ thống đo dao, bộ cấp phôi tự động (option)….

Máy tiện CNC 2 trục chính ứng dụng trong lĩnh vực nào?

Nhờ khả năng gia công hoàn thiện hai đầu chi tiết trong một lần gá, máy tiện CNC 2 trục chính được ứng dụng rộng rãi trong nhiều ngành công nghiệp yêu cầu năng suất và độ chính xác cao:

• Công nghiệp ô tô và xe máy: Gia công các chi tiết như trục truyền động, bánh răng, bạc đạn, bulông, đai ốc, khớp nối, các chi tiết động cơ, hệ thống truyền lực…
• Sản xuất linh kiện điện tử: Các chi tiết như đầu nối, chân cắm, vỏ cảm biến hay linh kiện chính xác có kích thước nhỏ đòi hỏi độ lặp lại cao
• Thiết bị y tế: Máy được ứng dụng để gia công các chi tiết có độ chính xác cao như: đầu nối y tế, linh kiện cấy ghép, các thiết bị y khoa…
• Công nghiệp thủy lực và khí nén: Nhiều chi tiết như van, khớp nối, đầu nối thủy lực, piston hay trục dẫn hướng đều yêu cầu gia công chính xác ở cả hai đầu…

TOP 5 máy tiện CNC 2 trục chính Taikan best seller tại Việt Nam

Taikan là một trong những thương hiệu máy CNC nổi tiếng toàn cầu, đặc biệt được nhiều doanh nghiệp tại Việt Nam tin dùng. Dưới đây là TOP 5 model máy tiện CNC 2 trục chính best seller:

Máy tiện CNC Taikan HST-206

Thông số

• Đường kính gia công tối đa: Ø20 mm
• Chiều dài gia công tối đa: 240 mm
• Tốc độ trục chính: 8000rpm
• Tốc độ di chuyển nhanh (m/phút): Y1/X2: 32, X1/Y2: 20, Z1/Z2: 24

Máy tiện CNC Taikan HST-205Ⅰ

Thông số

• Đường kính gia công tối đa: Ø20mm
• Chiều dài gia công tối đa: 240 mm
• Đường kính lỗ xuyên trục chính: 23 mm
• Hệ thống điều khiển: Hệ thống Mitsubishi M80LA
• Tốc độ trục chính: 8.000rpm

Máy tiện CNC Taikan HST-265Ⅰ

Thông số

• Đường kính gia công tối đa: Ø26mm
• Chiều dài gia công tối đa: 240 mm
• Đường kính lỗ xuyên trục chính: 28 mm
• Hệ thống điều khiển: Hệ thống Mitsubishi M80LA
• Tốc độ trục chính: 8.000rpm

Máy tiện CNC Taikan HST-325Ⅱ

Thông số

• Đường kính gia công tối đa: Ø32 mm
• Chiều dài gia công tối đa: 240 mm
• Lỗ xuyên trục chính Ø33 mm
• Hệ thống điều khiển Mitsubishi M80LA
• Tốc độ trục chính: 8.000rpm

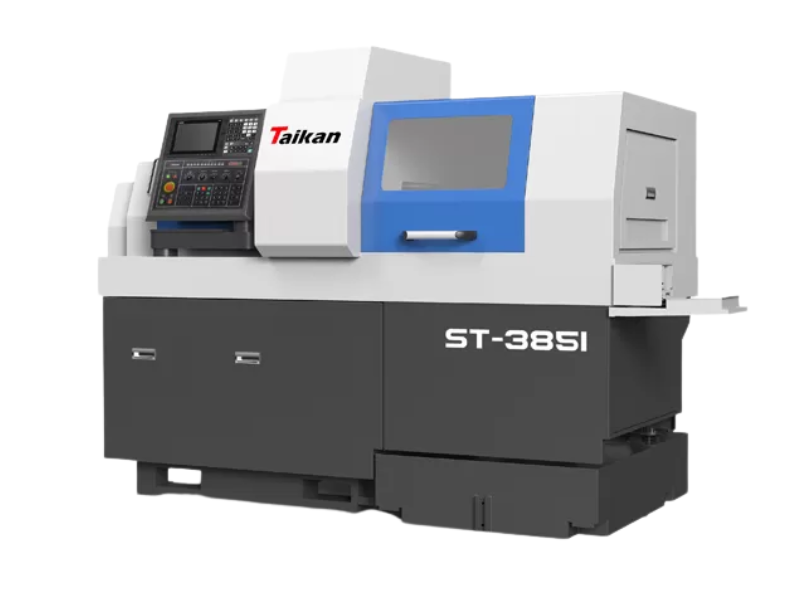

Máy tiện CNC Taikan HST-385Ⅰ

Thông số

• Đường kính gia công tối đa: Ø38 mm
• Chiều dài gia công tối đa: 240 mm
• Đường kính lỗ xuyên trục chính: 40 mm
• Hệ thống điều khiển: Mitsubishi M80LA
• Tốc độ trục chính: 6.000rpm

Taikan Việt Nam – Thương hiệu máy tiện CNC 2 trục chính chất lượng cao, uy tín

Là nhà phân phối duy nhất máy CNC Taikan tại Việt Nam, Tập đoàn Công nghệ TLT mang đến đa dạng các dòng máy tiện CNC Taikan, trong đó có các model máy tiện CNC 2 trục chính được thiết kế nhằm đáp ứng nhu cầu gia công tốc độ cao, độ chính xác lớn và khả năng tự động hóa trong sản xuất hiện đại.

Chọn mua máy CNC Taikan do Tập đoàn Công nghệ TLT cung cấp, chúng tôi cam kết:

• Hàng chính hãng 100% – nguyên tem, nguyên kiện, giấy tờ chứng nhận nguồn gốc xuất xứ rõ ràng
• Bảo hành chính hãng 24 tháng kể từ ngày bàn giao máy
• Hỗ trợ dịch vụ lắp đặt và hướng dẫn vận hành chi tiết, đồng hành cho đến khi khách hàng nắm bắt và khai thác hết hiệu suất của máy
• Hỗ trợ trả góp linh hoạt từ 12 tháng trở lên nhằm giảm áp lực tài chính cho khách hàng khi đầu tư.

Nếu doanh nghiệp đang tìm kiếm máy tiện CNC 2 trục chính chất lượng cao, giá tốt, các dòng máy tiện CNC Taikan do TLT cung cấp sẽ là sự lựa chọn đáng tin cậy. Liên hệ ngay với chúng tôi để được tư vấn và báo giá ưu đãi nhất.
