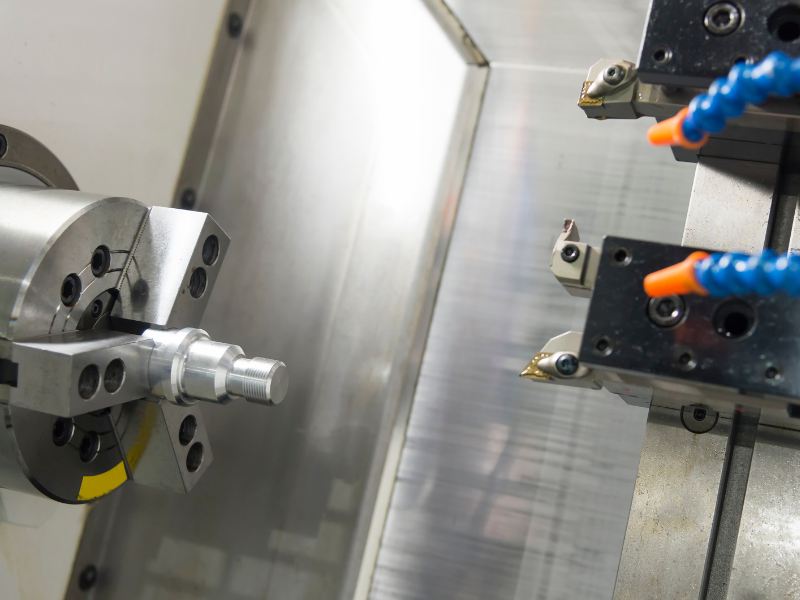

Máy tiện không chống tâm tailstock là giải pháp tối ưu cho các doanh nghiệp gia công chi tiết ngắn, sản xuất hàng loạt và hướng đến tự động hóa. Với thiết kế nhỏ gọn, khả năng tích hợp robot, bộ cấp phôi và các công nghệ gia công hiện đại, dòng máy này giúp rút ngắn thời gian chu kỳ, nâng cao năng suất và tối ưu chi phí sản xuất.
Vậy máy tiện không chống tâm tailstock có cấu tạo, nguyên lý hoạt động và ứng dụng ra sao? Hãy cùng Taikan tìm hiểu chi tiết trong bài viết dưới đây.
Máy tiện không chống tâm tailstock là gì?
Máy tiện không chống tâm tailstock là dòng máy tiện CNC được thiết kế không trang bị ụ động để đỡ đầu còn lại của phôi trong lúc gia công thực tế. Thay vào đó, toàn bộ chi tiết sẽ được giữ bởi hệ thống mâm mặp hoặc hệ thống cấp phôi tự động (bar feeder) kết hợp trục chính có độ cứng vững cao.
Khác với các dòng máy tiện CNC tiêu chuẩn có tailstock, dòng máy này được thiết kế tối giản hơn, bỏ đi phần chống tâm để tối ưu cho việc gia công các chi tiết có chiều dài ngắn hoặc chi tiết có tỷ lệ chiều dài trên đường kính nhỏ. Tại khu vực gia công, khi không có ụ động sẽ giúp không gian bên trong máy rộng rãi hơn, hành trình dao được mở rộng, thay dao nhanh và giảm thời gian gá đặt.
Chính vì những ưu điểm này, hiện nay có rất nhiều thương hiệu máy CNC đã phát triển các model máy tiện không chống tâm tailstock nhằm đáp ứng các nhu cầu gia công của doanh nghiệp. Đặc biệt là trong các dây chuyền sản xuất tự động trong ngành ô tô, linh kiện điện tử, thiết bị y tế, linh kiện 3C và các lĩnh vực gia công cơ khí chính xác khác.
XEM THÊM: LIST MÁY TIỆN CNC BEST SELLER ĐƯỢC NHIỀU DOANH NGHIỆP TIN DÙNG
Đặc điểm cấu tạo máy tiện không chống tâm tailstock
So sánh với các dòng máy tiện CNC tiêu chuẩn có chống tâm, điểm khác biệt lớn nhất máy tiện không chống tâm tailstock chính là nằm ở việc loại bỏ hoàn toàn cụm ụ động. Từ đó, giúp tạo ra một thiết kế đơn giản, gọn gàng và tối ưu cho các nhu cầu gia công tốc độ cao.
Các bộ phận chính của máy tiện CNC không chống tâm tailstock bao gồm:
- Trục chính: Đây là bộ phận trung tâm của máy, được thiết kế với độ cứng vững lớn, tốc độ quay cao và độ đảo thấp nhằm đảm bảo khả năng kẹp chặt phôi trong suốt quá trình gia công.
- Mâm cặp: Tùy từng model máy với thiết kế trục chính khác nhau, tuỳ từng loại chi tiết khác nhau sẽ sử dụng mâm cặp thủy lực, mâm cặp khí nén hoặc collet sao cho phù hợp.
- Bàn dao: Thường được trang bị tháp dao servo hoặc turret nhiều vị trí, cho phép thay dao tự động với thời gian rất ngắn. Một số dòng máy hiện đại, cao cấp còn tích hợp hệ thống dao dẫn động (Live Tool), trục Y hoặc trục C để thực hiện các nguyên công phay, khoan và taro ngay trên cùng một lần gá.
Ngoài các bộ phận chính kể trên, do không có ụ động chiếm diện tích, nên máy có thể dễ dàng tạo điều kiện tích hợp thêm cánh tay robot gắp sản phẩm ra ngoài, hệ thống cấp phôi tự động, hệ thống thoát phoi tự động, bôi trơn hoặc làm mát áp suất cao… Giúp máy vận hành liên tục trong môi trường sản xuất công nghiệp mà không cần can thiệp nhiều của con người.
Nguyên lý hoạt động của máy tiện không chống tâm tailstock

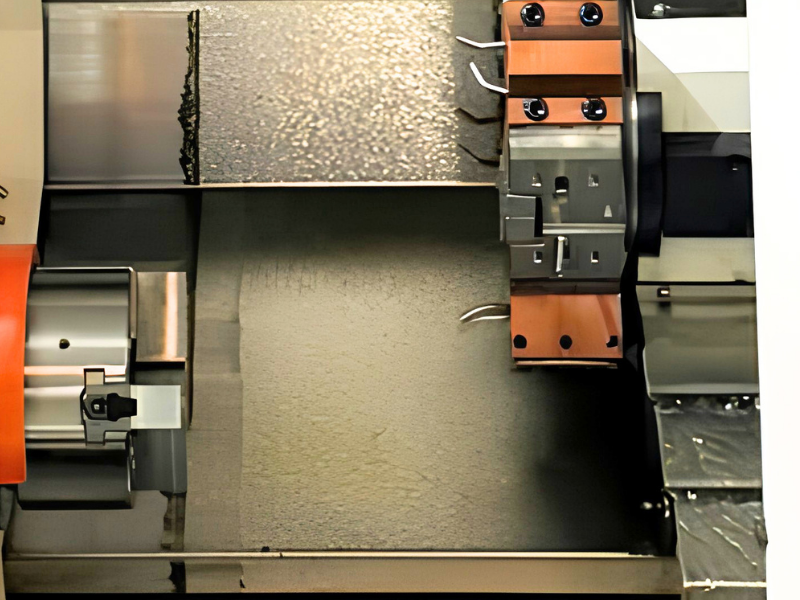

Máy tiện không chống tâm hoạt động dựa trên nguyên lý quay của trục chính kết hợp với chuyển động tịnh tiến của dao cắt theo các trục điều khiển CNC.
- Sau khi phôi được kẹp chặt bằng mâm cặp, trục chính sẽ quay theo tốc độ và hành trình được lập trình sẵn
- Dao tiện di chuyển theo các trục X/Z để thực hiện các nguyên công như tiện ngoài, tiện mặt, tiện rãnh, cắt đứt hoặc tiện ren
- Riêng đối với các dòng máy tích hợp dao dẫn động, máy còn có thể thực hiện phay mặt đầu, khoan tâm, khoan lỗ ngang hoặc taro mà không cần chuyển sang máy khác.
Toàn bộ quá trình gia công trên máy tiện CNC không chống tâm được điều khiển bởi hệ thống CNC, đảm bảo độ chính xác cao và khả năng lặp lại ổn định giữa các chi tiết. Nhờ loại bỏ ụ động, thời gian đóng mở cơ cấu chống tâm và các thao tác căn chỉnh cũng được rút ngắn, góp phần giảm thời gian gia công và nâng cao năng suất chung.
Ứng dụng của máy tiện không chống tâm tailstock
Máy tiện không chống tâm được sử dụng rộng rãi trong các dây chuyền sản xuất yêu cầu năng suất cao và gia công các chi tiết có kích thước vừa và nhỏ.
- Ngành công nghiệp ô tô: Máy thường được sử dụng để gia công các loại bạc lót, piston, khớp nối, vòng đệm, bánh răng nhỏ và nhiều chi tiết truyền động có chiều dài ngắn
- Ngành điện tử và công nghiệp 3C: Dòng máy này phù hợp để sản xuất các linh kiện nhôm, đồng hoặc thép không gỉ với kích thước nhỏ, yêu cầu độ chính xác và độ đồng đều cao
- Thiết bị y tế: máy được ứng dụng để gia công các chi tiết inox, titan hoặc hợp kim đặc biệt phục vụ sản xuất dụng cụ phẫu thuật và thiết bị y khoa
Ngoài ra, dòng máy này còn được nhiều doanh nghiệp tin dùng trong sản xuất hàng loạt, nhờ khả năng dễ dàng tích hợp với hệ thống cấp phôi tự động dạng phôi thanh, robot gắp và băng tải thu hồi tự động.
Tuy nhiên, đối với những nhu cầu gia công chi tiết có chiều dài lớn hoặc tỷ lệ chiều dài trên đường kính cao, máy tiện CNC có chống tâm tailstock tiêu chuẩn vẫn là lựa chọn phù hợp hơn nhằm duy trì độ cứng vững và hạn chế hiện tượng rung động, đảm bảo chất lượng sản phẩm đầu ra.
Những lưu ý cần biết khi gia công trên máy tiện không chống tâm tailstock
Để phát huy tối đa hiệu quả và năng suất trên máy tiện không chống tâm tailstock, người dùng cần nắm vững các kiến thức cơ bản sau đây:

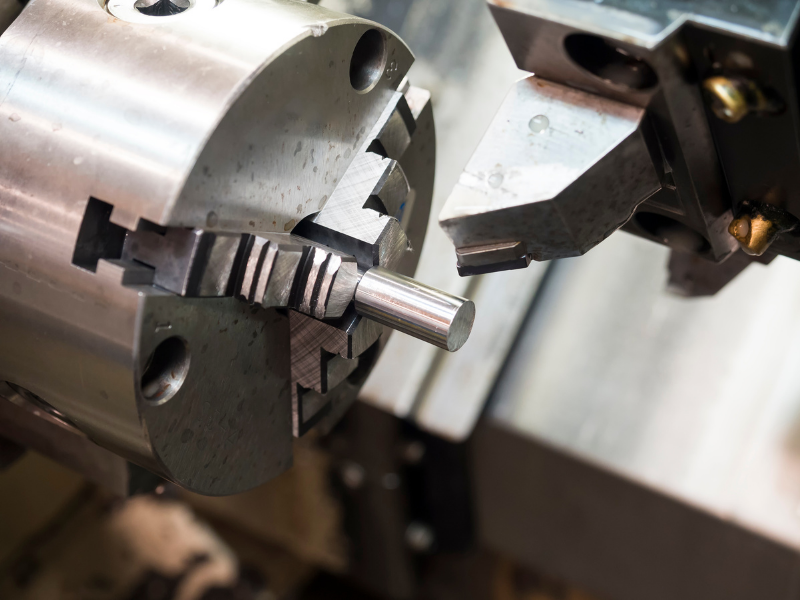

- Lựa chọn loại chi tiết phù hợp: Đây là lưu ý cực kỳ quan trọng, những phôi có chiều dài quá lớn hoặc độ cứng vững thấp dễ phát sinh hiện tượng võng và rung, ảnh hưởng đến độ chính xác cũng như chất lượng bề mặt sản phẩm.
- Chọn lựa mâm cặp phù hợp: Việc lựa chọn mâm cặp cũng cần được tính toán kỹ lưỡng. Lực kẹp phải đủ lớn để giữ ổn định phôi nhưng không được gây biến dạng đối với các chi tiết thành mỏng hoặc vật liệu mềm như nhôm và đồng.
- Kiểm tra định kỳ: Do toàn bộ tải trọng được truyền qua trục chính, người vận hành cần thường xuyên kiểm tra độ đảo của trục chính, tình trạng ổ bi, lực kẹp thủy lực và độ mòn của mâm cặp…
- Tối ưu chế độ cắt: Song song với việc vận hành, việc tối ưu chế độ cắt cũng đóng vai trò quan trọng. Tốc độ quay, lượng chạy dao và chiều sâu cắt cần được lựa chọn phù hợp với vật liệu gia công nhằm hạn chế rung động và kéo dài tuổi thọ dao cụ.
- Bảo dưỡng định kỳ: Doanh nghiệp nên thực hiện bảo dưỡng định kỳ theo khuyến nghị của nhà sản xuất, bao gồm kiểm tra hệ thống bôi trơn, hệ thống thủy lực, cụm dao, ray dẫn hướng và vít me bi. Việc bảo trì bảo dưỡng đúng kế hoạch không chỉ giúp máy vận hành ổn định mà còn duy trì độ chính xác lâu dài.
Trên đây là những thông tin chi tiết về máy tiện không chống tâm tailstock, hi vọng những kiến thức này đã giúp ích cho Quý doanh nghiệp dễ dàng khai thác tối đa hiệu quả của thiết bị. Với kinh nghiệm tư vấn và cung cấp giải pháp CNC cho nhiều đơn vị sản xuất stại Việt Nam, Taikan luôn sẵn sàng đồng hành cùng doanh nghiệp trong việc lựa chọn cấu hình máy tiện CNC phù hợp nhất.
