GIỚI THIỆU MÁY KHOAN VÀ PHAY TAIKAN T-500S
Máy khoan và phay Taikan T-500S là phiên bản cải tiến từ dòng best seller T-500B của Taikan. Được thiết kế với trọng lượng nhẹ hơn, giúp tiết kiệm chi phí và chủ yếu để gia công các sản phẩm mỏng nhẹ, không quá cứng.
Với trục chính tốc độ cao, thiết kế máy thông minh, T-500B cho ra đời những sản phẩm chất lượng cực tốt, với đường nét sắc sảo, chính xác, bóng đẹp, đảm bảo các tiêu chuẩn khắc khe của khách hàng và rất ổn định. Đồng thời, máy cho năng suất rất cao, có thể cao hơn đến 20% so với các dòng máy cùng phân khúc và độ bền lâu dài, làm việc ổn định.
THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | Tham số | Ghi chú | ||
| Phạm vi gia công | Hành trình Trục X | mm | 500 | ||
| Hành trình Trục Y | mm | 400 | |||
| Hành trình Trục Z | mm | 320 | |||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 180～500 | |||
| Khoảng cách từ tâm trục chính đến mặt bàn | mm | 445 | |||
| Bàn làm việc | Kích thước bàn làm việc | mm | 620*400 | ||
| Tải trọng bàn | kg | 250 | |||
| Khe T (Số khe-độ rộng*khoảng cách) | mm | 3-14*120 | |||
| Trục chính | Công suất động cơ(Định mức/thời gian ngắn） | kw | 3.7/5.5 | ||
| Momen động cơ (Định mức/thời gian ngắn） | N.m | 14.1/21 | |||
| Tốc độ trục chính | rpm | 20~24000 | |||
| Đường kính trục chính | mm | φ100 | |||
| Côn trục chính | / | BT30 | |||
| Đường ray | Kích thước đường ray trục X | / | 25 | ||
| Kích thước đường ray trục Y | / | 30 | |||
| Kích thước đường ray trục Z | / | 35 | |||
| Truyền động | Quy cách vít me X/Y/Z | mm | X:28/12.Y: 28/12 Z:32/12 | ||
| Công suất động cơ X/Y/Z | kw | 1.5/1.5/2.2 | |||
| Tốc độ | Phạm vi tốc độ cắt | mm/min | 1-15000 | ||
| Tốc độ di chuyển trục X、Y、Z | m/min | 48/48/48 | |||
| Độ chính xác | Độ chính xác vị trí（X/Y/Z） | mm | 0.006 | GB/T 18400.4 Toàn hành trình | |
| Độ chính xác vị trí lặp lại（X/Y/Z） | mm | 0.004 | |||
| Kho dao | Dung lượng kho dao | 21 | dao | ||
| Trọng lượng dao tối đa | 3 | kg | |||
| Độ dài dao tối đa | mm | 300 | |||
| Đường kính tối đa (dao đầy đủ/ không đủ dao) | mm | Φ60/Φ80 | |||
| Khác | Hệ thống điều khiển | Mitsubishi M80VA | OPTION: FANUC | ||
| Nguồn khí | Lưu lượng | L/min | ≥200（ANR） | ||
| Áp suất | Mpa | 0.6-0.8 | |||
| Nguồn tải thiết bị | kva | 15 | |||
| Thể tích thùng chứa dung dịch cắt gọt | L | 145 | |||
| Kích thước ngoại quan | mm | 1660*2480*2330 | Đối ứng trục X*Y*Z | ||
| Trọng lượng máy（khoảng） | kg | 2800 | |||
NGUỒN GỐC XUẤT XỨ LINH KIỆN
| STT | Mục | Thương hiệu | Ghi chú |
| 1 | Vòng bi vít me | NSK Nhật / FAG Đức | |
| 2 | Vít me bi | PMI Taiwan | |
| 3 | Đơn vị trục chính | Taikan | 24000 rpm |
| 4 | Kho dao | Taikan | |
| 5 | Các linh kiện khí chính | Schneider Pháp | |
| 6 | Hệ thống servo điều khiển trục chính | Mitsubishi của Nhật | 24000 rpm |
| 7 | Servo điều khiển | ||
| 8 | Hệ thống điều khiển | Mitsubishi M80VA Nhật | |
| 9 | Servo Driver động cơ | / | China |
| 10 | Thiết bị bôi trơn | BaoTeng |
CẤU HÌNH TIÊU CHUẨN
| STT | Hạng mục | SL | Ghi chú |
| 1 | Trục chính trực tiếp 24000 rpm | 1 | |
| 2 | Động cơ trục chính 24000 rpm | 1 | |
| 3 | Servo Đài dao 21T | 1 | |
| 4 | Hệ thống bôi trơn tự động | 1 | |
| 5 | Đèn cảnh báo | 1 | |
| 6 | Đèn ba màu | 1 | |
| 7 | Card SD | 1 | |
| 8 | Cover toàn thân che đậy bảo vệ | 1 | |
| 9 | Hệ thống khí | 1 | |
| 10 | Bộ tài liệu kỹ thuật tiêu chuẩn theo máy | 1 | File điện tử |
| 11 | Hệ thống Mitsubishi M80VA | 1 | |
| 12 | Servo Drive/ Động cơ đài dao China | 1 | |
| 13 | Van điện từ kẹp khí nén | 2 | |
| 14 | Cửa an toàn | 1 | Tùy chọn cửa tự động phía trước,khóa cửa an toàn bị hủy |
Option khách hàng chọn thêm
| STT | Hạng mục và kích thước | Chọn | Ghi chú |
| 1 | Fanuc Oi- MF plus 5 | ||
| 2 | Động cơ/ servo đài dao Mitsubishi | ||
| 3 | Động cơ/ servo đài dao Fanuc |

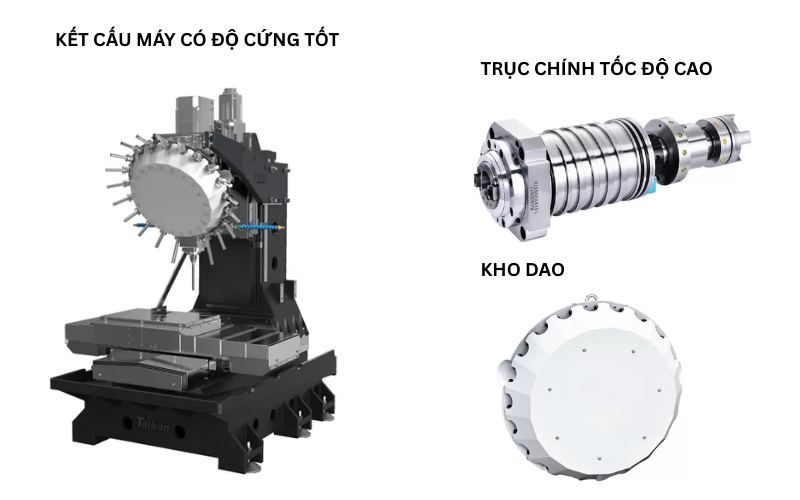

TÍNH NĂNG CỦA MÁY KHOAN VÀ PHAY TAIKAN T-500S
- Máy khoan và phay Taikan T-500S có hiệu suất cao, độ tin cậy cao và hiệu suất chi phí cao
- Động cơ trục chính tốc độ cao trực tiếp truyền động trục chính, cho phép gia công tốc độ cao và độ chính xác cao
- Được trang bị tạp chí công cụ servo được phát triển và sản xuất độc lập với quyền sở hữu trí tuệ độc lập, việc thay đổi công cụ diễn ra nhanh chóng và ổn định
- Máy có góc tháo phoi nghiêng lớn, máy công cụ xả phoi nhanh chóng, tăng tốc độ quay trở lại của chất lỏng cắt
- Công nghệ ứng dụng cơ điện tử mạnh mẽ cải thiện tốc độ phản hồi của chuỗi truyền dẫn, loại bỏ tình trạng không hoạt động trong quá trình xử lý, giảm thời gian không cắt và nâng cao hiệu quả sản xuất
- Trục chính tốc độ cao, truyền động trực tiếp, giúp giảm rung, tăng độ chính xác khi gia công tốc độ cao
- Cấu trúc cơ – điện tử mạnh, sử dụng vít bi và thanh dẫn tuyến tính cho cả ba trục, giúp độ cứng cao và phản hồi nhanh
- Thay dao nhanh, ổn định với tool magazine servo (21 hoặc 26 dao)
- Độ chính xác cao, sai số vị trí và lặp lại rất nhỏ, phù hợp cho các chi tiết đòi hỏi cao
ỨNG DỤNG CỦA MÁY KHOAN VÀ PHAY TAIKAN T-500S

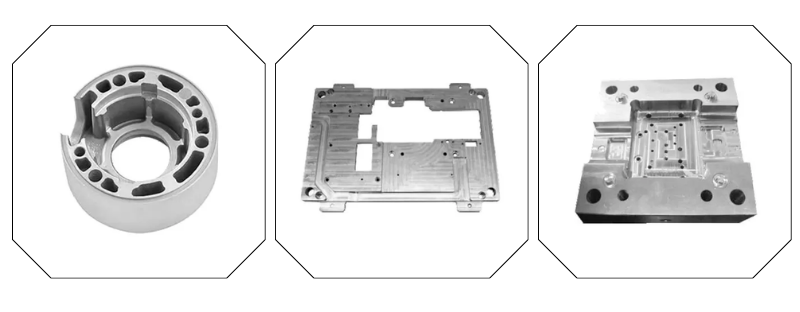

Máy khoan và phay Taikan T-500S thích hợp để gia công các sản phẩm trong lĩnh vực phụ tùng ô tô, thiết bị y tế và các ngành công nghiệp khác. Đặc biệt là những loại tấm nhỏ, bộ phận đĩa, xử lý vỏ…
HÌNH ẢNH MÁY KHOAN VÀ PHAY TAIKAN T-500S TẠI XƯỞNG KHÁCH HÀNG
NHÀ PHÂN PHỐI ĐỘC QUYỀN MÁY TAIKAN TẠI VIỆT NAM
TULOCTECH với hơn 15 năm hoạt động và phát triển, đang là một trong những đơn vị hàng đầu về lĩnh vực: Cung cấp máy CNC, giải pháp tự động hóa, bàn xoay trục thứ 4&5, phụ tùng thiết bị đi kèm và dịch vụ kỹ thuật máy CNC tại Việt Nam. Đặc biệt, TULOCTECH cũng đang là nhà phân phối độc quyền các sản phẩm máy CNC Taikan tại Việt Nam, được hàng ngàn khách hàng tin tưởng và lựa chọn.
Nếu khách hàng lựa chọn máy CNC Taikan do TULOCTECH cung cấp thì hoàn toàn yên tâm về chất lượng sản phẩm, chắc chắn sẽ có những trải nghiệm hài lòng với dịch vụ uy tín và sự chuyên nghiệp, nhiệt tình của đội ngũ:
- Cam kết 100% hàng chính hãng
- Máy mới, nguyên tem, nguyên kiện
- Chính sách bảo hành minh bạch, bảo hành 12 tháng với mọi sản phẩm
- Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng máy tận nơi cho khách hàng
- Đáp ứng ngay lập tức khi máy khách hàng bị lỗi
- Đội ngũ kỹ thuật giàu kinh nghiệm, được kỹ thuật hãng Taikan đào tạo trực tiếp
- Giá máy hợp lý, trả góp 12 tháng giúp khách hàng giảm áp lực tài chính
- Dịch vụ nâng tầm, luôn giúp khách hàng có sự lựa chọn tốt nhất.
Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về máy CNC Taikan T-500s hãy liên hệ với TULOCTECH nhé! Chúng tôi luôn sẵn sàng hỗ trợ tốt nhất cho quý khách.
