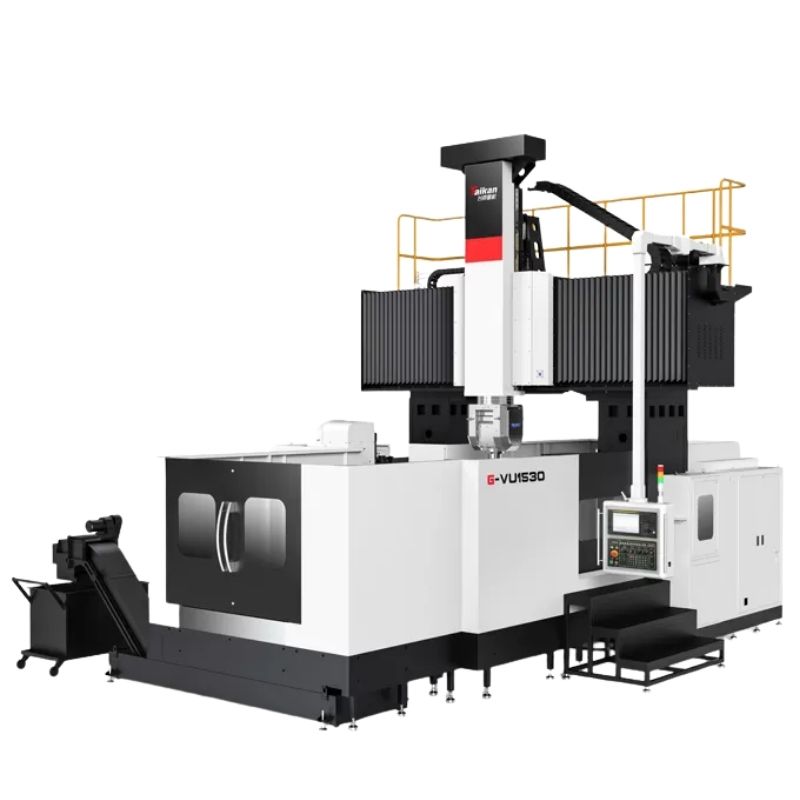

THÔNG TIN MÁY PHAY GIƯỜNG CNC 5 TRỤC TAIKAN G-VU1530
Máy phay giường CNC 5 trục Taikan G-VU1530 được thiết kế cho các nhà sản xuất yêu cầu độ cứng, độ chính xác và năng suất. Thiết bị này mang đến khả năng gia công hiệu quả cao, độ chính xác cao cho các hình dạng 3D phức tạp — từ cánh quạt và linh kiện hàng không vũ trụ đến các bộ phận ô tô và khuôn mẫu chính xác. Spindle 30 kW, tốc độ lên tới 18.000 vòng/phút, cùng mô-men cao giúp máy đáp ứng được cả các vật liệu khó và các đường cắt nhanh nếu được làm nguội & gia công hợp lý.
THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | G-VU1530 | Nhận xét | ||
| Hành trình | Hành trình trục X | mm | 3200 | ||
| Hành trình trục Y | mm | 2700 | |||
| Hành trình trục Z | mm | 1000 | |||
| Khoảng cách từ mũi trục chính đến bàn | mm | 100～1100 | |||
| Trục chính nhô ra | mm | 329,2 | |||
| Chiều rộng cổng hiệu quả | mm | 2450 | |||
| Bàn | Kích thước bàn | mm | 1500*3000 | ||
| Tải trọng tối đa | Kg | 10000 | |||
| Rãnh chữ T | mm | 28 | |||
| Trục chính | Công suất trục chính | KW | 30 | ||
| Tốc độ tối đa | vòng/phút | 18000 | |||
| Mô-men xoắn đầu ra | Nm | 72Nm-S1, 85Nm-S6 | |||
| Độ côn trục chính | HSK-A63 | ||||
| Góc xoay trục A | ±110° | ||||
| Xoay trục C | ±360° | ||||
| Tốc độ tối đa của trục A/C | vòng/phút | 60 | |||
| Tốc độ | Phạm vi tốc độ nạp liệu (Cắt) | mm/phút | 10000/10000/10000 | ||
| Tốc độ di chuyển nhanh (trục X/Y/Z) | mm/phút | 15000/15000/15000 | |||
| Sự chính xác | Độ chính xác định vị (Có thang đo) | mm | 0,023/0,021/0,014 | Cân tuyến tính tiêu chuẩn Fagor | |
| Độ lặp lại (Có thang đo) | mm | 0,015/0,013/0,011 | Cân tuyến tính tiêu chuẩn Fagor | ||
| Độ chính xác định vị trục A | 8″（VD13441） | ||||
| Độ lặp lại trục A | 4″（VD13441） | ||||
| Độ chính xác định vị trục C | 8″（VD13441） | ||||
| Độ lặp lại trục C | 4″（VD13441） | ||||
| Khác | Đối trọng trục Z | Cân bằng thủy lực + nitơ | |||
| Hệ thống CNC | SIEMENS ONE | Điều khiển đồng thời 5 trục | |||
| Cung cấp không khí | Chảy | L/phút | 500 | ||
| Áp lực | MPa | 0,6~0,8 | |||
| Dung tích bình chứa chất làm mát | L | 750 | |||
| Kích thước máy (D x R x C) | mm | 7800*6100*6000 | |||
| Vỏ máy | bộ | Tấm kim loại toàn chu vi | Không có nắp trên | ||
ĐẶC ĐIỂM ĐIỂM MÁY PHAY GIƯỜNG CNC 5 TRỤC TAIKAN G-VU1530

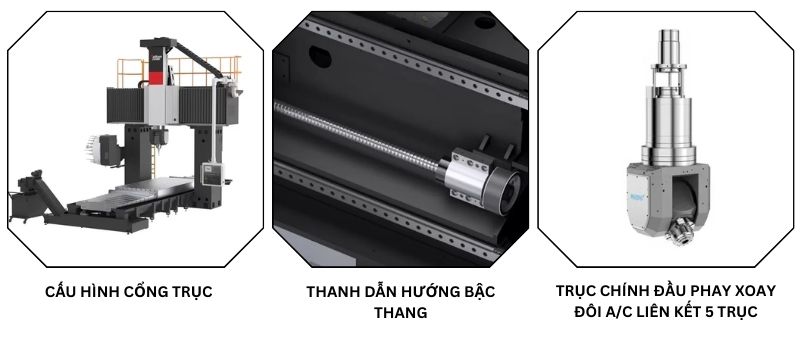

Cấu hình cổng trục
- Máy sử dụng cấu trúc cố định dạng cổng trục với cấu hình di chuyển bàn, mang lại sự ổn định tối ưu cho hoạt động cắt hiệu quả.
Khả năng gia công 5 trục liên tục
- Đầu phay xoay kép Mepro T70.5 A/C ( A: ±110°, C: ±360° ) với bộ mã hóa có độ chính xác cao và kẹp thủy lực để gia công đa trục an toàn, không bị gián đoạn.
Thiết kế truyền động mạnh mẽ
- Trục X/Y/Z được điều khiển bằng servo, vít me bi dài trên X/Y và truyền động trực tiếp từ động cơ đến vít me bi Z; xi lanh cân bằng nitơ cải thiện phản ứng động.
Thanh dẫn hướng bậc thang
- Thanh ray dẫn hướng dầm được bố trí theo dạng bậc thang, tăng nhịp thanh ray dẫn hướng và cải thiện khả năng chịu tải, đảm bảo hiệu suất chịu tải tốt và cắt ổn định trong quá trình gia công.
Cân bằng Nitơ
- Trục Z sử dụng xi lanh cân bằng nitơ để cân bằng trọng lượng của thanh ram.
Đơn vị trục chính
- Bộ phận trục chính sử dụng đầu phay xoay đôi A/C liên kết 5 trục Zhongke Ibeg T70.5, có thể gia công liên kết 5 trục các bề mặt phức tạp.
- Với bộ mã hóa có độ chính xác cao và hệ thống kẹp thủy lực, trục A và C có thể được kẹp ở bất kỳ góc nào trong phạm vi hoạt động của chúng (trục C ±360°, trục A ±110°).
- Trục chính tiêu chuẩn 18000 vòng/phút có khả năng cắt liên tục, nhanh chóng và có độ chính xác cao.
Bàn tải trọng lớn
- 10 tấn cho phép đặt phôi nặng, chi tiết lớn. Giàn cứng vững + rail kép + layout giàn “stepped” giúp chịu tải & độ rung tốt.
Độ chính xác & độ lặp lại tốt
- Với thang đo tuyến tính, các thông số positioning / repeatability nằm trong mức tốt cho nhiều loại sản phẩm đòi hỏi dung sai nhỏ.
Hệ phụ trợ tương đối đầy đủ
- Bể làm mát lớn, hệ thống khí nén, hệ cân bằng (nitrogen balancing) cho trục ram để giảm tải trọng & tăng tốc độ phản ứng trục Z.

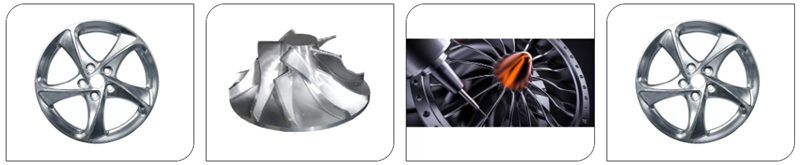

ỨNG DỤNG
Máy phay giường CNC 5 trục Taikan G-VU1530 được sử dụng để gia công các chi tiết phức tạp, nhôm và hợp kim nhôm, cũng như các vật liệu khó gia công. Máy có khả năng gia công các bề mặt không gian phức tạp với độ chính xác và hiệu suất cao.
TAIKAN – THƯƠNG HIỆU MÁY CNC UY TÍN, CHẤT LƯỢNG CAO
Taikan được thành lập vào năm 2005 đang là thương hiệu máy CNC số 1 tại thị trường Trung Quốc, với số lượng bán ra đạt hàng chục nghìn chiếc/ mẫu/ năm. Hiện nay, máy CNC Taikan đang có mặt tại hơn 50 quốc gia trên toàn thế giới từ Châu Âu, Châu Mỹ và Châu Á. Đồng thời, có hơn 50.000 ứng dụng với máy CNC Taikan trong ngành công nghiệp, đóng góp quan trọng vào sự phát triển toàn cầu.
TULOCTECH là nhà phân phối độc quyền của Taikan tại thị trường Việt Nam và chúng tôi có hơn 15 năm kinh nghiệm trong lĩnh vực cung cấp máy CNC, được hàng ngàn khách hàng trên khắp cả nước lựa chọn. Với uy tín và những thế mạnh của mình, TULOCTECH luôn mang lại những lợi ích tốt nhất của khách hàng khi mua Máy phay giường CNC 5 trục Taikan G-VU1530.
- Đảm bảo 100% hàng chính hãng, nguyên tem nguyên kiện
- Chính sách bảo hành minh bạch, với thời gian lên đến 12 tháng
- Đáp ứng ngay lập tức khi máy khách hàng bị lỗi với linh kiện có sẵn tại kho
- Đội ngũ kỹ thuật giàu kinh nghiệm, được kỹ thuật hãng Taikan đào tạo trực tiếp
- Luôn giúp khách hàng có sự lựa chọn tốt nhất
- Trả góp 12 tháng
Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về Máy phay giường CNC 5 trục Taikan G-VU1530 hãy liên hệ với TULOCTECH nhé!
