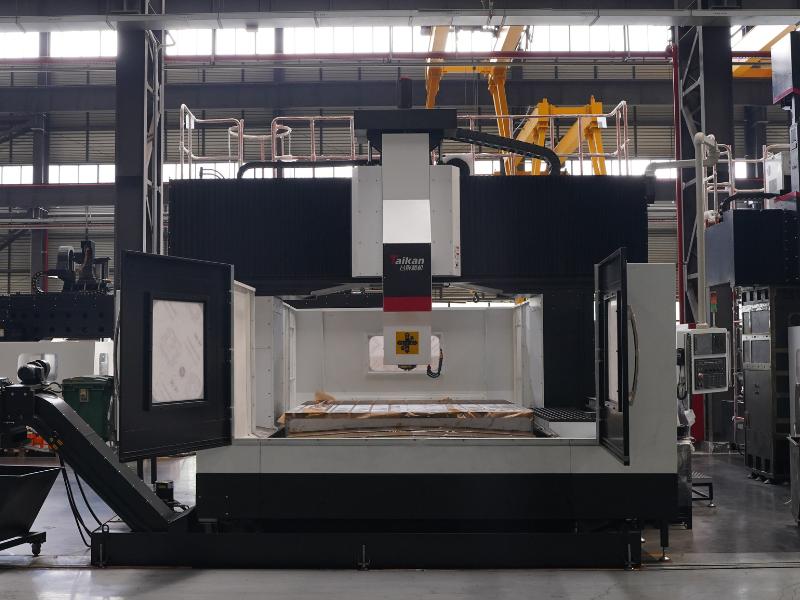

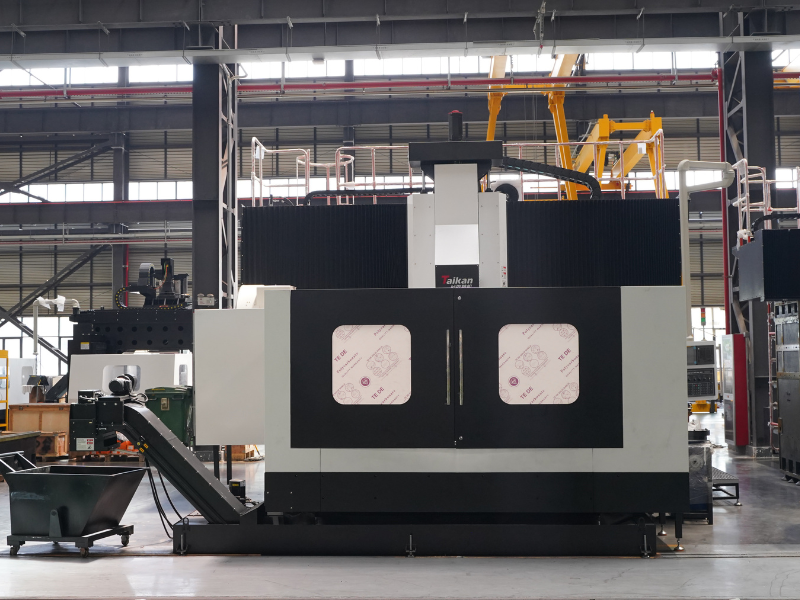

Cấu trúc máy phay giường CNC Taikan G-V2530A
- Máy này có cấu trúc khung giàn cố định với bàn làm việc di động.
- Dầm có độ cứng cao: Dầm sử dụng thiết kế vòm tiết diện lớn hình chữ nhật. Tỷ lệ chiều cao trên chiều rộng được tối ưu hóa thông qua phân tích mô phỏng, giúp tăng cường đáng kể khả năng chống uốn và xoắn, đảm bảo độ ổn định chính xác.
- Piston thủy lực tiết diện lớn: Piston có kích thước tiết diện 420x420mm, được đỡ bởi bốn thanh dẫn hướng tuyến tính bố trí bán kín. Điều này mang lại khả năng chịu lực cao với lực cản ma sát thấp, đảm bảo không bị biến dạng ở tốc độ thấp, giảm thiểu rung động, phản hồi nhanh, hiệu suất động và tĩnh tuyệt vời, yêu cầu bảo trì thấp và tuổi thọ cao.

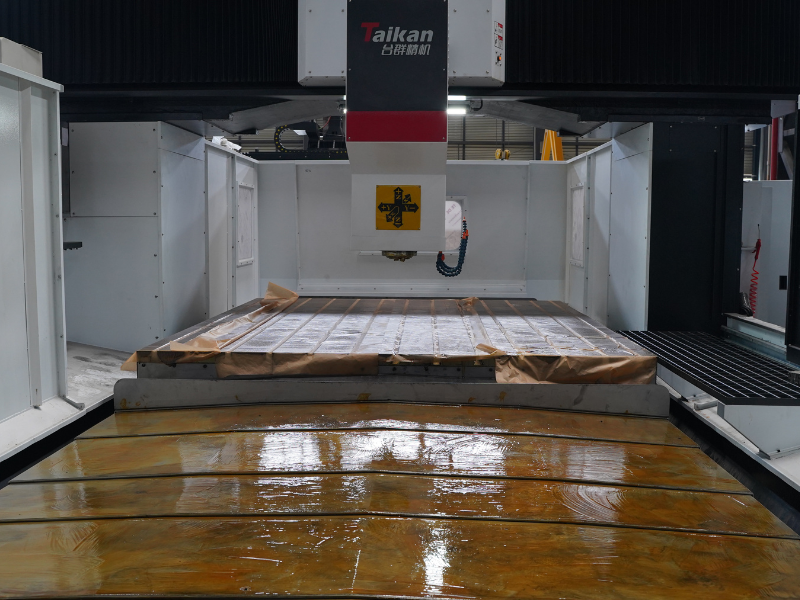

- Bàn có hệ thống đỡ đa điểm: Bàn được đỡ bởi nhiều thanh trượt đặt sát nhau, đảm bảo khả năng chịu tải ổn định và đáng tin cậy với độ chính xác tuyệt vời.
Các tùy chọn trục quay đa dạng
- Nhiều tùy chọn ổ đĩa: Có thể cấu hình với hệ thống truyền động bằng dây đai, đầu máy có hộp số, trục chính điện và đầu phay góc vuông tự động.
- Trục chính truyền động bằng bánh răng: Máy có giao diện BT50 với tốc độ tối đa 6000 vòng/phút và mô-men xoắn đầu ra lên đến 1331 Nm. Hộp số và động cơ chính được tách rời khỏi trục chính, giúp giảm thiểu hiệu quả các vấn đề về độ chính xác do sinh nhiệt gây ra.
- Trục chính có động cơ: Trục chính điện BT50 công suất cao, chịu tải nặng, tốc độ 10000 vòng/phút, cung cấp mô-men xoắn cao, tốc độ cao và độ rung thấp, mang đến trải nghiệm gia công vượt trội.
- Trục chính truyền động bằng dây đai: Sử dụng trục chính tốc độ cao BT50-6000 vòng/phút, mang lại hiệu suất cắt cao.
- Kiểm soát nhiệt độ: Được trang bị hệ thống làm mát bằng dầu tiêu chuẩn để giảm nhiệt độ trục chính, kéo dài tuổi thọ ổ bi và giảm thiểu ảnh hưởng của biến dạng nhiệt đến độ chính xác gia công.
Hệ thống cấp liệu
- Ray dẫn hướng ba trục: Cả ba trục (XYZ) đều sử dụng ray dẫn hướng tuyến tính con lăn chịu tải nặng, dễ bảo trì, có lực ma sát thấp, phản hồi nhanh từ các bộ phận chuyển động, không bị trượt ở tốc độ thấp và hiệu suất tĩnh và động tuyệt vời.
- Truyền động bằng dây đai: Các động cơ trục XY sử dụng hệ thống giảm tốc bằng dây đai để tăng mô-men xoắn truyền động, giảm quán tính tải, cải thiện hiệu suất truyền động và mang lại sự bảo trì đơn giản và tiết kiệm chi phí.
- Truyền động bánh răng: Động cơ được giảm tốc thông qua bộ giảm tốc có độ rơ thấp, giúp tăng khả năng truyền mô-men xoắn. Kết hợp với các vít me lớn hơn, điều này đảm bảo tốc độ truyền động nhanh, hiệu suất ổn định và độ chính xác cao (trục X ≥ 4200mm / trục Y ≥ 3700mm).
- Cân bằng khí nitơ: Hệ thống truyền động trục Z sử dụng động cơ servo được nối trực tiếp với vít me bi, với hệ thống cân bằng hai xi lanh ở cả hai phía của cần đẩy để đảm bảo sự đảo chiều mượt mà của chuyển động trục Z và phản hồi động nhanh.
- Bù nhiệt: Trục vít bi có cấu trúc căng trước ở cả hai đầu, giúp loại bỏ hiệu quả sự mất độ chính xác do giãn nở nhiệt.
Bình chứa chất làm mát và loại bỏ phôi
- Băng tải phôi xoắn ốc: Mỗi bên bàn làm việc có một bộ, đường kính vít 120mm và tiết diện thép vuông lớn, giúp nhanh chóng đẩy phôi ra ngoài máy.
- Băng tải nâng phôi kiểu xích: Được đặt ở cuối máy, với độ nghiêng 45 độ, tấm xích rộng hơn và thanh gạt hình răng cưa, nhanh chóng thu gom phôi vụn vào băng tải phôi nhỏ.
- Băng tải chip nhỏ: Thu gom và vận chuyển chip.
- Bồn chứa dung dịch làm mát: Hệ thống lọc nhiều lớp giúp lọc tạp chất và đảm bảo quá trình gia công diễn ra suôn sẻ.
THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | G-V2530A | ||
| Hành trình | Di chuyển theo trục X | mm | 3200 | |
| Di chuyển theo trục Y | mm | 3200 | ||
| Di chuyển theo trục Z | mm | 1000 (Tùy chọn 1250) | ||
| Khoảng cách từ đầu trục chính đến mặt bàn | mm | 250～1250 (Tùy chọn 250～1500) | ||
| Chiều rộng khung giàn hiệu quả | mm | 2980 | ||
|
Bàn
|
Kích thước bàn (Dài × Rộng) | mm | 2500*3000 | |
| Tải trọng tối đa | kg | 18000 | ||
| Khe chữ T (Chiều rộng × Bước ren × Số lượng) | mm | 28*200*13 (khoảng cách giữa các hàng rãnh chữ T hai bên là 160) | ||
|
Con quay
|
Loại truyền động | / | Truyền động bánh răng (Tùy chọn truyền động bằng dây đai) | |
| Tốc độ trục chính tối đa | r/phút | 6000 | ||
| Công suất trục chính (Định mức/Cực đại) | kW | 22/35 | ||
| Mô-men xoắn đầu ra (Định mức/Cực đại) | Nm | 186/297 | ||
| Phần đầu đập (Đầu đập vuông) | 420*420 (Tùy chọn ray trượt hộp trục Z: 400*400, 450*450) | |||
| Độ côn trục chính | / | BT50 | ||
|
ATC (Tùy chọn)
|
Số lượng công cụ | T | 24(40) | |
| Đường kính dụng cụ tối đa (Toàn bộ/Liền kề) | mm | φ110/φ200 | ||
| Chiều dài tối đa của dụng cụ | mm | 350 | ||
| Trọng lượng tối đa của dụng cụ | kg | 18 | ||
|
Tốc độ
|
Phạm vi tốc độ cấp liệu (Cắt) | m/phút | 8/8/2008 | |
| Tốc độ di chuyển nhanh (trục X/Y/Z) | m/phút | 15/12/2015 | ||
|
Sự chính xác
|
Độ chính xác định vị
(Không/Có thang đo) |
X | mm | 0,027/0,023 |
| Y | mm | 0,027/0,023 | ||
| Z | mm | 0,018/0,014 | ||
|
Độ lặp lại
(Không/Có cân) |
X | mm | 0,017/0,015 | |
| Y | mm | 0,017/0,015 | ||
| Z | mm | 0,012/0,011 | ||
| Khác | Đối trọng trục Z | / | Cân bằng thủy lực + nitơ | |
| Hệ thống CNC | / | FANUC 0I-MF PLUS (Tùy chọn Siemens 828D) | ||
|
Cung cấp không khí
|
Chảy | L/phút | 300 | |
| Áp lực | MPa | 0,6~0,8 | ||
| Tổng công suất điện | kVA | 65 | ||
| Dung tích bình chứa chất làm mát | L | 700 | ||
|
Kích thước máy
|
Chiều dài | mm | 8015 | |
| Chiều rộng | mm | 6634 | ||
| Chiều cao | mm | 5200 (5900 khi trục Z là tùy chọn) | ||
| Vỏ máy | – | Tấm kim loại bao quanh một phần (chỉ khu vực làm việc) | ||
Thông tin trên chỉ mang tính chất tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
