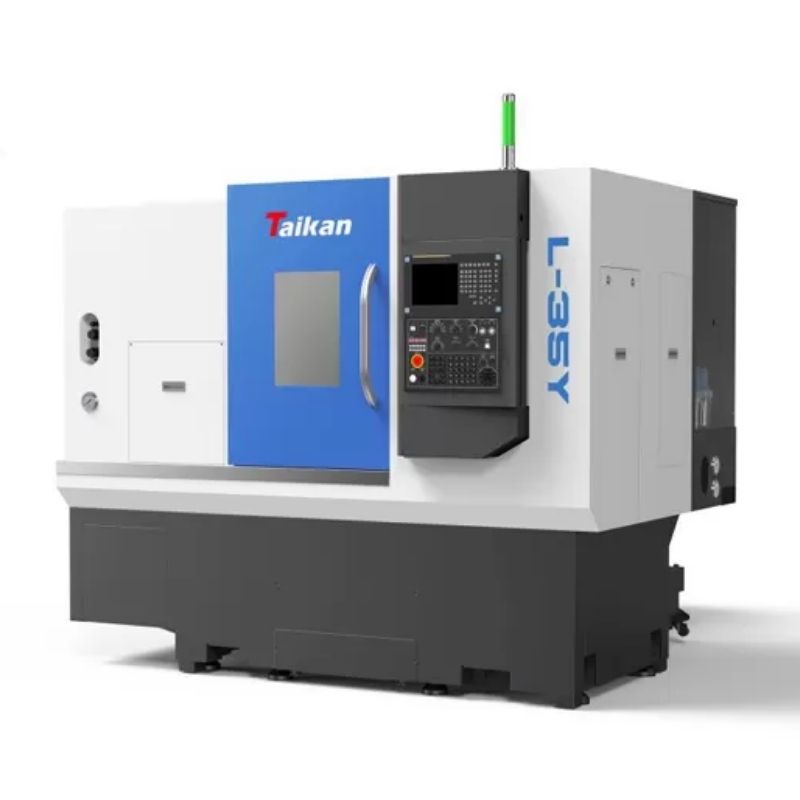

GIỚI THIỆU MÁY TIỆN CNC NGANG TAIKAN L-35Y
Taikan L-35Y là máy tiện ngang CNC có chức năng tiện-phay (turn-milling), trang bị trục Y phụ trợ, được thiết kế dành cho gia công chi tiết phức tạp: nhiều bước tiện, khoan, doa, phay phụ trên cùng một lần gá. Với khung máy nghiêng, dẫn hướng con lăn, trục Y ±50 mm hỗ trợ gia công nhiều phương, máy tiện CNC ngang Taikan L-35Y phù hợp cho sản xuất chi tiết có độ chính xác cao như van, linh kiện tàu, thiết bị chuyên dụng, phụ tùng ô tô…
THÔNG SỐ KỸ THUẬT:
| Mặt hàng | Đơn vị | L-35Y | Nhận xét | |
| Phạm vi xử lý | Đường kính quay tối đa | mm | φ520 | |
| Đường kính gia công tối đa (trục/tấm) | mm | φ300/φ350 | ||
| Chiều dài xử lý tối đa | mm | 330 | ||
| Đường kính thanh tối đa | mm | Φ52 | ||
| Hình ảnh | Hành trình trục X | mm | 200 | |
| Công suất động cơ trục X/mô-men xoắn dừng | kW/Nm | 1.8/11 | ||
| Hành trình trục Y | mm | 100(±50) | ||
| Công suất động cơ trục Y/mô-men xoắn dừng | kW/Nm | 1.8/11 | ||
| Hành trình trục Z | mm | 400 | ||
| Công suất động cơ trục Z/mô-men xoắn dừng | kW/Nm | 1.8/11 | ||
| Trục chính | Công suất đầu ra (S1/S6) | kW | 11/15 | |
| Hình dạng đầu trục chính | A2-6 | |||
| Tốc độ quay của trục chính | vòng/phút | 0-4000 | ||
| Đường kính lỗ | mm | Φ63 | ||
| Chuck | Mâm cặp thủy lực 3 chấu | inch | 8 | rỗng |
| Đuôi trục | Đường kính/hành trình ống đuôi | mm | Φ70/100 | Không bắt buộc |
| Lỗ côn ống đuôi | Morse | Morse 4# | Trung tâm trực tiếp | |
| Tốc độ | Tốc độ di chuyển nhanh theo trục X | m/phút | 30 | |
| Tốc độ di chuyển nhanh theo trục Y | m/phút | 10 | ||
| Tốc độ di chuyển nhanh của trục Z | m/phút | 30 | ||
| Tốc độ cắt | mm/phút | 1~8000 | ||
| Giá đỡ dụng cụ | Công suất dụng cụ | T | 12 | |
| Công suất động cơ đầu phay/mô-men xoắn dừng | kW | 2.7/12-46 | αi S 12/4000-B | |
| Tốc độ tối đa của dụng cụ phay | vòng/phút | 4000 | ||
| Thông số kỹ thuật tay cầm dụng cụ phay | mm | BMT55 | ||
| Thông số kỹ thuật của giá đỡ dụng cụ tiện | mm | 25×25 | ||
| Đường kính dụng cụ khoan tối đa | mm | Φ32 | ||
| Sự chính xác | Độ chính xác định vị trục X | mm | 0,006 | |
| Độ chính xác định vị trục Y | mm | 0,02 | ||
| Độ chính xác định vị trục Z | mm | 0,006 | ||
| Độ chính xác định vị trục C | giây cung | 51 | ||
| Độ lặp lại trục X | mm | 0,004 | ||
| Độ lặp lại trục Y | mm | 0,005 | ||
| Độ lặp lại trục Z | mm | 0,004 | ||
| Độ lặp lại trục C | giây cung | 20” | ||
| Khác | Công suất cung cấp điện | kVA | 30 | |
| Thể tích chất làm mát | L | 250 | ||
| Kích thước | mm | 2400*1770*2010 | ||
| Tổng trọng lượng | kg | 3800 | ||
ĐẶC TÍNH CỦA MÁY TIỆN CNC NGANG TAIKAN L-35Y
- Máy tiện CNC ngang Taikan L-35Y linh hoạt trong gia công chi tiết nhiều bước (tiện + phay phụ + khoan/doa), giảm thời gian gá đặt nhiều lần.
- Sai số định vị và độ lặp lại tốt: ~0.006 mm (X/Z), Y ~0.02 mm, đảm bảo độ chính xác cao cho sản phẩm đòi hỏi dung sai nhỏ.
- Khả năng xử lý phôi dài 330 mm và đường kính lên tới φ300–φ350 mm phù hợp với nhiều chi tiết trung bình – lớn.
- Công suất spindle & khả năng cắt phụ mạnh (đầu phay), giúp xử lý các công việc đa dạng hơn.
- Máy tiện CNC ngang Taikan L-35Y có tốc độ nhanh trong di chuyển nhanh (rapid traverse) trục X/Z giúp giảm thời gian không sản xuất.
ỨNG DỤNG MÁY TIỆN CNC NGANG TAIKAN L-35Y
- Máy tiện CNC ngang Taikan L-35Y sản xuất các chi tiết van, phụ kiện công nghiệp, linh kiện máy móc, trong ngành máy xây dựng, đóng tàu, thiết bị công trình.
- Chi tiết ô tô, phụ tùng cơ khí đòi hỏi nhiều bước gia công, ren, lỗ, phay cạnh bên.
- Sản xuất loạt nhỏ đến trung bình, sản phẩm yêu cầu dung sai cao, chi tiết phức tạp mà muốn giảm thời gian gá đặt và thao tác phụ.
- Các chi tiết đòi hỏi bề mặt tốt và độ ổn định, đặc biệt khi gia công liên tục.
Taikan – Thương hiệu máy CNC Số 1 tại thị trường Trung Quốc
Taikan được thành lập vào năm 2005 đang là thương hiệu máy CNC số 1 tại thị trường Trung Quốc, với số lượng bán ra đạt hàng chục nghìn chiếc/ mẫu/ năm. Hiện nay, máy CNC Taikan đang có mặt tại hơn 20 quốc gia trên toàn thế giới từ Châu Âu, Châu Mỹ và Châu Á. Đồng thời, có hơn 50.000 ứng dụng với máy CNC Taikan trong ngành công nghiệp, đóng góp quan trọng vào sự phát triển toàn cầu.
TẬP ĐOÀN CÔNG NGHỆ TLT là nhà phân phối chính thức của Taikan tại thị trường Việt Nam và chúng tôi có hơn 16 năm kinh nghiệm trong lĩnh vực cung cấp máy CNC, được hàng ngàn khách hàng trên khắp cả nước lựa chọn. Với uy tín và những thế mạnh của mình, chúng tôi luôn mang lại những lợi ích tốt nhất của khách hàng khi đầu tư.
- Đảm bảo 100% hàng chính hãng, nguyên tem nguyên kiện
- Chính sách bảo hành minh bạch, với thời gian lên đến 24 tháng
- Đáp ứng ngay lập tức khi máy khách hàng bị lỗi với linh kiện có sẵn tại kho
- Đội ngũ kỹ thuật giàu kinh nghiệm, được kỹ thuật hãng Taikan đào tạo trực tiếp
- Hỗ trợ trả góp thời gian 6 tháng, 9 tháng, 12 tháng
Liên hệ với chúng tôi ngay khi có nhu cầu đầu tư máy CNC Taikan nhé!
