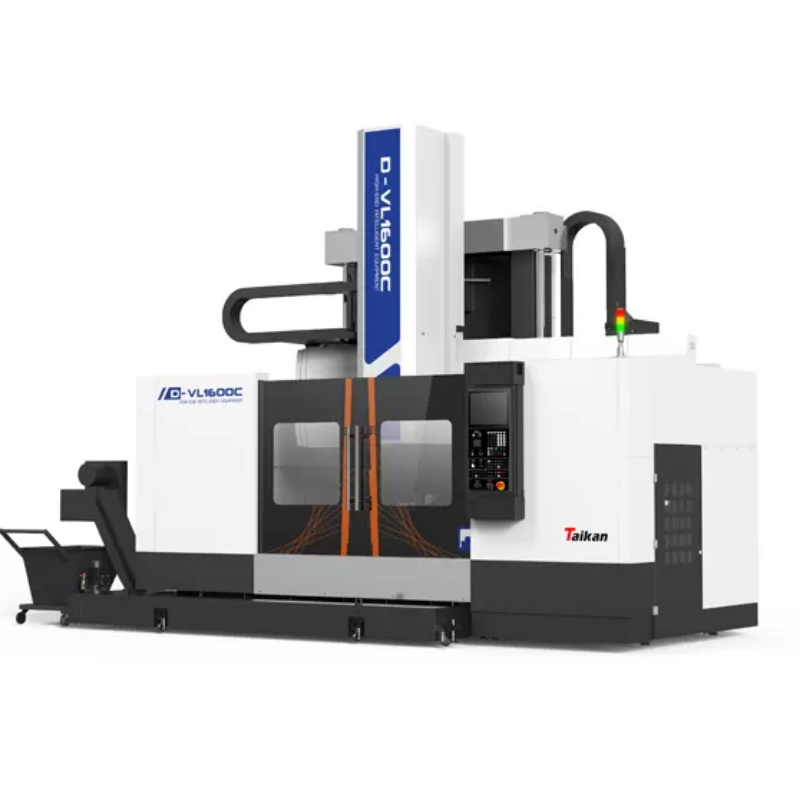

GIỚI THIỆU MÁY TIỆN ĐỨNG CNC TAIKAN D-VL1600C
Máy tiện đứng CNC Taikan D-VL1600C đáp ứng nhu cầu sản xuất chi tiết lớn, có trọng lượng cao. Máy mạnh mẽ, với nguồn điện & mô men xoắn lớn, phù hợp để gia công vật liệu khó, chi tiết đòi hỏi công suất cao.
THÔNG SỐ KỸ THUẬT:
| Mục | Đơn vị | D-VL1600C | ||
| Phạm vi xử lý | Đường kính quay tối đa | mm | 1600 | |
| Chiều cao phôi tối đa | mm | 1000 | ||
| Trọng lượng phôi tối đa | kg | 8000 | ||
| Trục chính | Đường kính bàn | mm | 1400 | |
| Phạm vi tốc độ trục chính | vòng/phút | 2,5～315 | ||
| Phạm vi cấp liệu và lập chỉ mục phay | vòng/phút | / | 0,04～2 | |
| Mô-men xoắn bàn tối đa | kN·m | 10 | 20 | |
| Công suất động cơ chính | KW | S1=31, S2=37 | S1=31,S2=37(hai tập hợp) | |
| Tháp pháo | Loại tháp pháo dụng cụ | / | Trung tâm quay | Trung tâm tiện phay |
| Mặt cắt ngang yên xe | mm | 220×220 | 280×280 | |
| Vị trí công cụ | / | 8/12 | 8/12 | |
| Kích thước giá đỡ dụng cụ tiện có đường kính ngoài | mm | 32×32 | 40×40 | |
| Giao diện đầu ra của trung tâm tiện | / | BT50 | BT50 | |
| Hành trình | Loại đường dẫn cấp liệu trục X | / | Đường dẫn hộp / Đường dẫn tuyến tính | |
| Loại đường dẫn cấp liệu trục Z | / | Đường dẫn hộp | ||
| Phạm vi cấp liệu cắt trục X, Z | mm/phút | 1000 | ||
| Tháp pháo công cụ trục X, Z nhanh | m/phút | 12/10 | ||
| Di chuyển ngang trục X | mm | —50～1000 | ||
| Hành trình dọc trục Z | mm | 1000 | ||
| Mô-men xoắn động cơ cấp liệu trục X, Z | Nm | 37/25 | ||
| Xà ngang | Hành trình dọc của thanh ngang | mm | 600 | |
| Bước phân loại xà ngang | mm | 200 | ||
| Các bước lập chỉ mục thanh ngang | / | 4 | ||
| Trục phay | Công suất động cơ trục chính phay | KW | / | S1=31, S2=37 |
| Tốc độ trục chính phay | vòng/phút | / | 10～2000 | |
| Lỗ côn trục chính phay | / | / | BT50 | |
| Mô-men xoắn trục chính phay tối đa | N·m | / | 1200 | |
| Sự chính xác | Độ chính xác định vị (X/Z) | mm | 0,02 | |
| Độ lặp lại (X/Z) | mm | 0,01 | ||
| Khác | Hệ thống CNC | / | Siemens | |
| Tổng công suất máy | kVA | 75 | 85 | |
| Dung tích bình chứa chất làm mát | L | 600 | ||
| Dấu chân máy (D x R) | mm | 5750×3750 | ||
| Chiều cao máy | mm | 4650 | 6450 | |
| Trọng lượng máy (xấp xỉ) | t | 24 | 28 | |
ĐẶC ĐIỂM MÁY TIỆN ĐỨNG CNC TAIKAN D-VL1600C
Cấu trúc máy
- Máy có cấu trúc đối xứng nhiệt dạng giường, với các thành phần chính được làm bằng gang có độ bền cao để đảm bảo độ ổn định và độ cứng.
- Cầu có thể điều chỉnh theo chiều dọc để phù hợp với các bộ phận có chiều cao khác nhau, đảm bảo độ cứng tối ưu cho từng nhiệm vụ gia công.
- Bộ máy này sử dụng hệ thống định vị theo giai đoạn để duy trì độ chính xác, với hộp đựng dụng cụ gắn trên sàn để cải thiện hiệu quả.
Cầu trục X
- Thiết kế mặt cắt lớn giúp tăng cường khả năng chống uốn và xoắn, đảm bảo hiệu suất cắt ổn định.
- Hệ thống dẫn hướng con lăn-trượt kết hợp mang lại lực ma sát thấp và khả năng giảm rung tuyệt vời, duy trì độ chính xác và ổn định lâu dài.
Ram trục Z
- Thanh thép vuông tiết diện lớn được làm từ thép hợp kim rèn chất lượng cao, đảm bảo độ cứng và độ chính xác cao khi cắt nhiều.
- Thanh dẫn hướng bằng thép hợp kim bao quanh bốn mặt với lớp phủ nhựa mang lại khả năng hấp thụ rung động tuyệt vời, lý tưởng cho các ứng dụng cắt mạnh mẽ.
- Được trang bị trục tháp pháo kiểu BT bên trong để tự động kéo và nhả dụng cụ.
Bàn & Trục chính
- Hướng trục sử dụng ổ bi đẩy có độ chính xác cao với tải trước để đảm bảo độ chính xác và kéo dài tuổi thọ của bàn làm việc.
- Hướng xuyên tâm sử dụng ổ trục con lăn hình trụ hai dãy có độ chính xác cao để có độ chính xác tốt hơn.
- Bánh răng truyền động và ổ trục của bàn được bôi trơn bằng hệ thống làm mát, giúp giảm nhiệt độ tăng và giảm thiểu biến dạng nhiệt.
- Động cơ chính là động cơ có mô-men xoắn cao, được trang bị bộ giảm tốc để cung cấp phạm vi tốc độ trục chính rộng và hỗ trợ cắt công suất lớn.
- Một bộ mã hóa được lắp trên đế bàn làm việc để duy trì tốc độ bề mặt không đổi trong quá trình cắt.
ỨNG DỤNG MÁY TIỆN ĐỨNG CNC TAIKAN D-VL1600C
Máy tiện đứng CNC Taikan D-VL1600C được sử dụng rộng rãi trong sản xuất các bộ phận ô tô, chẳng hạn như moay-ơ, đĩa phanh, bánh xe, moay-ơ phanh, bộ giảm tốc, v.v. Máy đặc biệt phù hợp để gia công các chi tiết phức tạp như đĩa, vỏ và các bộ phận trục ngắn được sử dụng trong vòng bi, năng lượng và các ngành công nghiệp khác. Máy công cụ này mang lại độ chính xác, hiệu quả và chất lượng cao.
