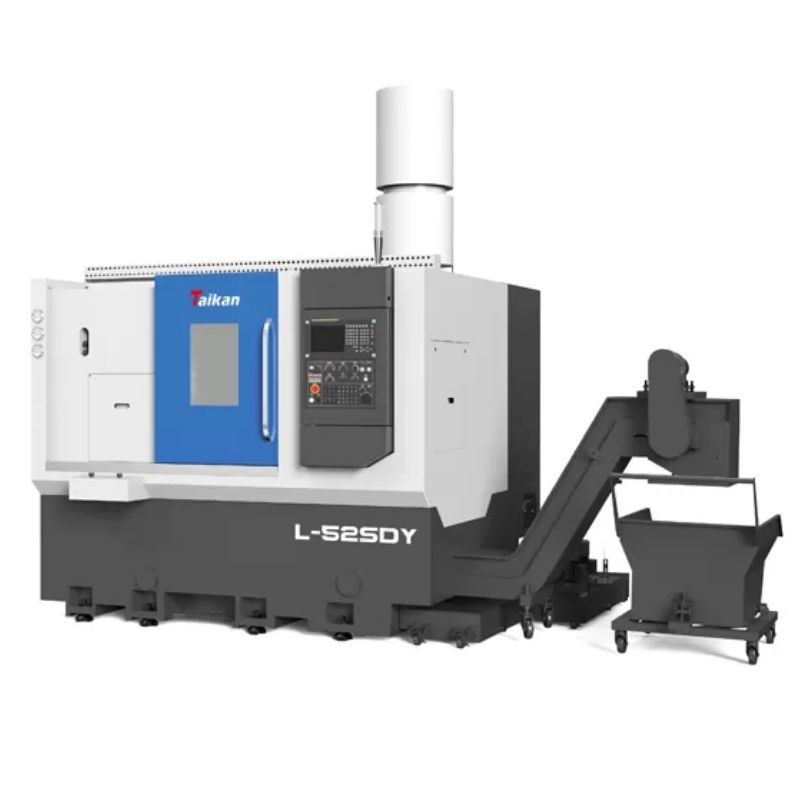

GIỚI THIỆU MÁY TIỆN CNC NGANG TAIKAN L-52SDY
Taikan L-52SDY là máy tiện-phay ngang CNC cao cấp thuộc dòng máy compound có trục Y (turn-milling with Y-axis), được thiết kế để thực hiện tiện, khoan, doa, taro kết hợp cùng phay phụ — hỗ trợ sản xuất các chi tiết đĩa/trục có yêu cầu phức tạp về hình học và độ chính xác cao. Máy có cấu trúc hai trục chính (main & sub spindle) và hai turret dao, cho phép gia công đồng thời hoặc liên tiếp các chi tiết hai bên, tăng năng suất và linh hoạt.
Máy tiện CNC ngang Taikan L-52SDY được bảo vệ kín hoàn toàn, có hệ thống thoát phoi tự động, bồn chứa nước & mạt riêng, có tùy chọn cửa trượt + băng chuyển mạt; dẫn hướng sử dụng thanh trượt con lăn/roller + vitme bi chất lượng cao từ THK hoặc PMI — nhằm đảm bảo độ cứng, độ chính xác và độ bền khi vận hành liên tục.
THÔNG SỐ KỸ THUẬT
| Sản phẩm | Đơn vị | L-52SDY1 | |
| Phạm vi gia công | Tối đa đường kính xoay trên giường | Mm | Φ570 |
| Tối đa đường kính quay trên yên xe | Mm | Φ320 | |
| Tối đa đường kính quay | Mm | Φ130 | |
| Tối đa chiều dài quay | Mm | 130 | |
| Hành trình | Hành trình trục X1, X2 | Mm | 200 、 300 |
| Hành trình trục Y1 | Mm | ± 50 | |
| Hành trình gia công hiệu quả Y1 | Mm | ± 45 | |
| Hành trình trục Z1, Z2 | Mm | 320 、 300 | |
| Trục chính/trục phụ | Kích thước mâm cặp | Inch | 8″ |
| Tối đa tốc độ | Rpm | 4500 | |
| Tốc độ cơ bản | Rpm | 1500 | |
| Loại đầu trục chính | A2-6 | ||
| Trục chính thông qua Kích thước lỗ | Mm | 14.5/18 | |
| Công suất trục chính cơ giới | KW | Φ67 | |
| Đường kính thanh điều chỉnh được | Mm | Φ52 | |
| Trục phay | Tối đa tốc độ | Rpm | 4500 |
| Dung tích khoan | Mm | Φ16 × 1.5 | |
| Khả năng khai thác | [Mm] x | M12x1.75 | |
| [Mm] | |||
| Động cơ trục phay | KW | 2.3 | |
| Giao diện tháp pháo | Bmt45 | ||
| Tốc độ nạp | Tốc độ di chuyển nhanh trục x | Mm/phút | 18000 |
| Tốc độ di chuyển nhanh trục z | Mm/phút | 18000 | |
| Tốc độ di chuyển nhanh trục Y | Mm/phút | 10000 | |
| Động cơ | Động cơ trục chính | KW | > 11 |
| Động cơ bơm làm mát | KW | 0.75 | |
| Nguồn điện/không khí | Công suất cung cấp điện (tốc độ cố định liên tục) | KVA/KW | 64kva/44,75kw |
| Nguồn không khí | L/phút | 0,5mpa/100 | |
| Làm mát | Dung tích bể nước | L | 130 |
| Kích thước/Trọng lượng | Khoảng cách từ tâm trục chính đến mặt đất | Mm | 1070 |
| Chiều cao máy | Mm | 2060 | |
| Diện tích chiếm dụng (L × W) | Mm × mm | 2410 (không có băng tải chip) × 2210 | |
| Trọng lượng máy (xấp xỉ) | Kg | 5000 | |
ĐẶC TÍNH CỦA MÁY TIỆN CNC NGANG TAIKAN L-52SDY
- Hai spindle + hai turret: Taikan L-52SDY có cả spindle chính & phụ, cho phép gia công nhiều mặt hoặc gia công hai đầu (có hoặc không có phụ trợ) giúp tiết kiệm thời gian gá đặt, tăng năng suất.
- Trục Y phụ trợ ±50 mm: Giúp thực hiện các thao tác phay phụ/hướng ngang, khoan/doa khi chi tiết cần phức tạp, giảm việc tháo gá đặt lại chi tiết.
- Thiết kế kín + hệ thống thoát phoi tốt: Máy có lớp bảo vệ kín, cửa trượt bên trái, băng chuyền phoi tự động, bồn chứa phoi & nước riêng — giúp vệ sinh máy tốt hơn, giảm bụi mạt, an toàn hơn cho người vận hành & thiết bị.
- Trục chính cao cấp: Trục chính điện đồng bộ nam châm vĩnh cửu có đặc tính động tốt, độ chính xác cao và độ cứng mạnh, trục chính điện servo đồng bộ có độ chính xác cao, tăng tốc và giảm tốc nhanh, và tiết kiệm năng lượng.
- Dẫn hướng & vitme chất lượng cao: Taikan L-52SDY sử dụng thanh ray dẫn hướng tuyến tính THK hoặc PMI Đài Loan của Nhật Bản, ổ vít bóng PMI THK hoặc Đài Loan của Nhật Bản đặc tính năng động tốt, độ chính xác cao và độ cứng cao. Hướng dẫn con lăn tuyến tính được tải sẵn và vít bi, có đặc tính tốc độ nhanh và độ chính xác xử lý cao.
- Đa năng (turn-milling): Turret BMT45, trục phay phụ cho phép xử lý lỗ, khoan, taro, mặt bên — thay thế một phần chức năng máy phay nhỏ hoặc máy đục/dao phụ. Giảm được máy phụ, giảm chi phí đầu tư tổng cho setup sản xuất phức tạp.
- Hiệu suất cao & độ chính xác tốt: Với tốc độ rapid cao (18.000 mm/min), khả năng gia công chi tiết có dung sai cao, bề mặt hoàn thiện tốt.
- Kho dao tháp pháo: Dựa vào tháp pháo công suất nâng servo, Taikan L-52SDY có độ chính xác cao và tốc độ thay đổi công cụ nhanh, có thể hoàn thành các yêu cầu xử lý phức tạp và có thể thay thế các trung tâm gia công và máy khắc.
ỨNG DỤNG MÁY TIỆN CNC NGANG TAIKAN L-52SDY
- Taikan L-52SDY chuyên sản xuất chi tiết trục / đĩa có đường kính trung bình tới lớn, đặc biệt chi tiết ngắn (<= 130 mm), đĩa nhỏ, phôi bar.
- Các chi tiết có nhiều bước gia công: tiện ngoài, tiện trong, khoan, doa, taro, phay cạnh — ví dụ van, ổ đỡ, bánh răng nhỏ, bộ phận trong ô tô, thiết bị điện, linh kiện đòi hỏi mặt bên.
- Sản xuất loạt nhỏ đến trung bình, nơi cần tính linh hoạt và hiệu quả cao.
- Các chi tiết đòi hỏi độ chính xác cao, bề mặt tốt, đặc biệt trong ngành điện tử, thiết bị y tế, hàng tiêu dùng cao cấp, linh kiện máy nhẹ.
TAIKAN – THƯƠNG HIỆU MÁY CNC SỐ 1 TẠI THỊ TRƯỜNG TRUNG QUỐC
Taikan – thương hiệu máy CNC số 1 tại thị trường Trung Quốc, được thành lập vào năm 2005. Đây là hãng chuyên sản xuất các dòng máy CNC uy tín, chất lượng cao, hiện đang có mặt tại hơn 20 quốc gia trên toàn thế giới từ Châu Mỹ, Châu Âu đến Châu Á. Đồng thời, có hơn 50.000 ứng dụng với máy CNC Taikan trong ngành công nghiệp, đóng góp quan trọng vào sự phát triển trong ngành công nghiệp toàn cầu.
Hiện tại, TULOCTECH đang là nhà phân phối độc quyền của Taikan tại thị trường Việt Nam. Với hơn 15 năm kinh nghiệm trong lĩnh vực cung cấp máy tiện CNC mới, được các doanh nghiệp gia công cơ khí trên khắp cả nước tin tưởng lựa chọn. Khi mua máy tiên CNC ngang tại TULOCTECH, quý khách hàng hoàn toàn yên tâm:
- Cam kết 100% máy tiện CNC ngang Taikan L-52SDY hàng chính hãng
- Máy mới, nguyên tem, nguyên kiện
- Chính sách bảo hành minh bạch, bảo hành 24 tháng với mọi sản phẩm
- Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng máy tận nơi cho khách hàng
- Đáp ứng ngay lập tức khi máy khách hàng bị lỗi
- Đội ngũ kỹ thuật giàu kinh nghiệm, được kỹ thuật hãng Taikan đào tạo trực tiếp
- Giá máy tiện CNC ngang Taikan L-52SDY hợp lý, trả góp 12 tháng giúp khách hàng giảm áp lực tài chính
- Dịch vụ nâng tầm, luôn giúp khách hàng có sự lựa chọn tốt nhất.
