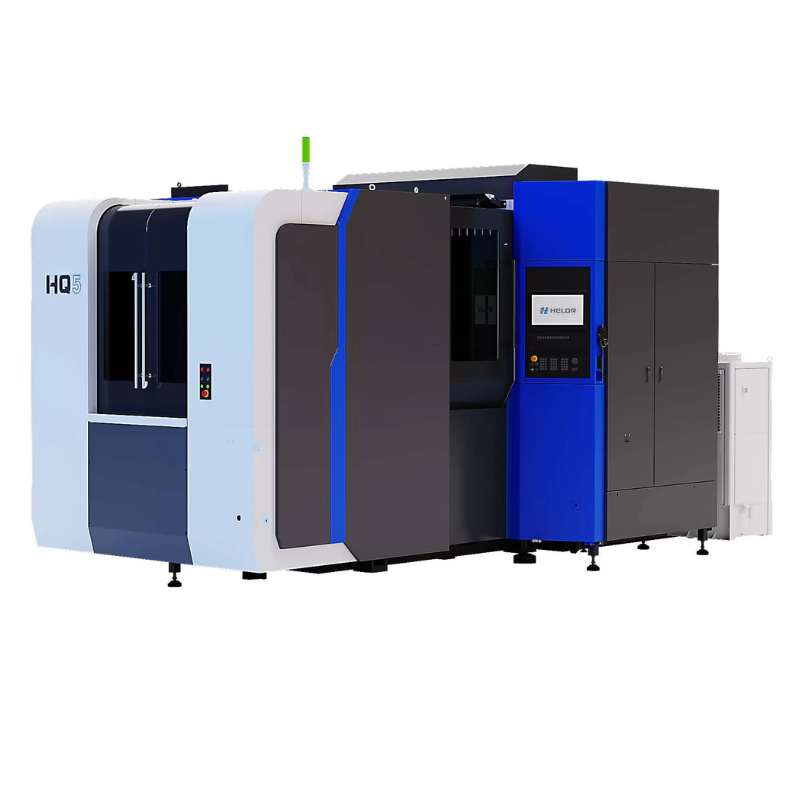

Giới thiệu trung tâm gia công độ cứng cao HQ5
Trung tâm gia công ngang Taikan HQ5 là dòng máy CNC cao cấp được thiết kế với độ cứng vững vượt trội, chuyên dùng để gia công chi tiết dạng hộp và chi tiết phức tạp nhiều mặt. Với kết cấu thân máy dạng chữ T nguyên khối kết hợp thiết kế đối xứng nhiệt, model này đảm bảo độ ổn định cao, hạn chế biến dạng và duy trì độ chính xác trong suốt quá trình vận hành.
Thông số kỹ thuật trung tâm gia công độ cứng cao HQ5
| Mục | Đơn vị | Thông số kỹ thuật. | Ghi chú | |
| Hệ thống CNC | Siemens 828D | |||
|
Hành trình
|
X/Y/Z | mm | 750/750/800 | |
| Trục B | ° | 360 | ||
| Khoảng cách từ mặt đầu trục chính đến tâm bàn | mm | 150-950 | ||
| Khoảng cách từ tâm trục chính đến mặt bàn | mm | 120-870 | ||
| Kích thước phôi tối đa | mm | φ 850 × 1 0 0 0 | ||
|
Bàn
|
Kích thước bàn | mm | 500*500 (2 cái ) | |
| Khả năng chịu tải của bàn | Kg | 800 | ||
|
Trục chính
|
Công suất trục chính (S1/S6) | Kw | 22/37 | |
| Mô-men xoắn trục chính (S1/S6) | Nm | 122 / 20 5 | ||
| Tốc độ tối đa | r/phút | 15000 | ||
| Thông số kỹ thuật giá đỡ dụng cụ . | – | HSK-A63 | ||
|
Tốc độ
|
Tốc độ nhanh theo trục X, Y, Z | m/phút | 60/60/60 | |
| Tốc độ cắt theo trục X, Y, Z | mm/phút | 1~50.000 | ||
|
Sự chính xác
|
Độ chính xác định vị (X/Y/Z) | mm | 0,01 0,006 (Vòng kín hoàn toàn) |
VDI3441 |
| Độ lặp lại (X/Y/Z) | mm | 0,006 0,004 (Vòng kín hoàn toàn) |
VDI3441 | |
| Độ chính xác định vị (B) | giây cung | 8 ( (Vòng kín hoàn toàn) | VDI3441 | |
| Khả năng lặp lại (B) | giây cung | 6 (Vòng kín hoàn toàn) | VDI3441 | |
|
Dao cụ
|
Dung tích kho dụng cụ | T | 40 | |
| Chiều dài dụng cụ | mm | 500 | ||
| Đường kính dụng cụ ( đầy/liền kề trống ) | mm | 80/150 | ||
| Trọng lượng dụng cụ tối đa | Kg | 12 | ||
|
Khác
|
Tổng công suất điện | K V A | 57 | |
| Chiều cao máy | mm | 3205 | ||
| Kích thước bên ngoài của máy (chiều dài * chiều rộng) | mm | 60 2 5 × 3 9 8 5 | ||
| Tổng trọng lượng (xấp xỉ) | Kg | 17.000 |
Thông tin trên trang này chỉ mang tính chất tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
Đặc điểm trung tâm gia công độ cứng cao HQ5
Cấu trúc có độ cứng cao
- Giường đúc tích hợp hình chữ T
- Hình dạng đối xứng nhiệt
- Cột bậc thang, trọng lượng nhẹ, độ cứng cao
- Cấu hình bề mặt ray dẫn hướng bậc thang, cột nhẹ hơn, vòng kín lực ngắn hơn
Vít me ray dẫn hướng
- Hệ thống dẫn hướng ba trục sử dụng ray dẫn hướng tuyến tính con lăn THK, mang lại độ cứng cao, ma sát thấp và độ ồn thấp.
- Các vít me bi ba trục này đến từ NSK, có thiết kế làm mát rỗng. Chất làm mát được điều khiển nhiệt độ tuần hoàn bên trong trục vít thông qua một bộ phận làm mát, làm mát nhanh chóng vít me bi trong quá trình gia công tốc độ cao và duy trì nhiệt độ ổn định để đảm bảo độ chính xác gia công.
Trục chính
- Trục B sử dụng động cơ truyền động trực tiếp DD tiên tiến quốc tế để quay chi tiết với độ chính xác cao và hiệu quả cao.
- Máy sử dụng trục chính điện tốc độ cao, mô-men xoắn lớn với chức năng chuyển đổi cuộn dây kép tự động, đáp ứng nhu cầu đa dạng về tốc độ và mô-men xoắn cao. Tốc độ cao, độ chính xác cao và độ ồn thấp hoàn toàn đáp ứng yêu cầu của các thao tác khoan, phay và tiện.
Hệ thống CNC
Được trang bị hệ thống CNC Siemens 828D hiệu suất cao , cả ba trục đều được điều khiển bởi động cơ Siemens, đảm bảo sự ổn định trong điều khiển máy công cụ và đảm bảo các chức năng gia công CNC cũng như các chức năng phụ trợ cần thiết cho người sử dụng.

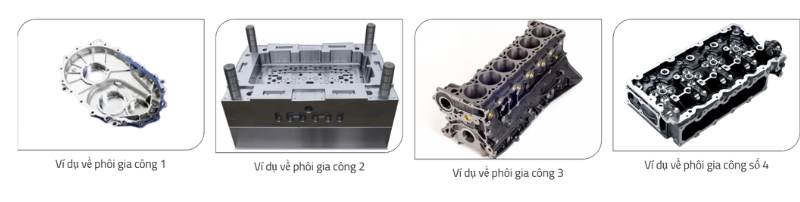

Ứng dụng trung tâm gia công độ cứng cao HQ5
Máy được sử dụng trong gia công các chi tiết trong các ngành công nghiệp như cơ khí, ô tô, năng lượng, công nghệ thông tin và chế tạo khuôn mẫu. Nó phù hợp để gia công các chi tiết hình hộp và hình vỏ sò, và đặc biệt thích hợp để gia công các chi tiết có hình dạng phức tạp và không đều.
