Giới thiệu trung tâm gia công ngang Taikan DH-63

Trung tâm gia công ngang Taikan DH-63 là một trong những siêu phẩm nổi bật của hãng Taikan trong thời gian gần đây. Máy sở hữu bàn làm việc trao đổi kép chủ yếu được sử dụng được sử dụng để gia công các bộ phận trong máy xây dựng, ô tô, CNTT, năng lượng, khuôn mẫu,…

Hiệu máy (Brand): TAIKAN
Kiểu máy (Model): DH-63
Dòng máy: Máy phay ngang
Xuất xứ: Trung Quốc

Thông số trung tâm gia công ngang Taikan DH-63

Tên		Đơn vị	Tham số
Tên		Đơn vị	DH-63
Hành trình trục	Hành trình trục X/Y/Z	mm	1050/800/1000
	Khoảng cách từ đầu trục chính tới tâm bàn làm việc	mm	150-1150
	Khoảng cách từ tâm trục chính tới bề mặt bàn làm việc	mm	120-920
	Kích thước phôi tối đa	mm	φ 1000 × 1000
Bàn làm việc	Kích thước bàn làm việc	mm	630×630 (2 cái)
	Tải bàn làm việc	Kilôgam	1200×2=2400
	Đơn vị cài đặt tối thiểu	°	0,001
Con quay	Công suất động cơ (định mức/tối đa)	Kw	28/42
	Mô-men xoắn (định mức/tối đa)	Nm	334/630
	Tốc độ tối đa	r/phút	10000
	Côn	–	BT50
Tạp chí công cụ	Dung lượng tạp chí công cụ	T	50/60/100
Tạp chí công cụ	Chiều dài dụng cụ	mm	500
Tốc độ	Phạm vi tốc độ cắt	mm/phút	1-15000
Tốc độ	Tốc độ di chuyển ngang nhanh X 、Y 、 Z	m/phút	48/48/48

Lưu ý: Tất cả các hình ảnh về trung tâm gia công ngang Taikan DH-63 chỉ mang tính tham khảo và việc giao hàng thực tế sẽ được áp dụng. Sản phẩm của công ty không ngừng cải tiến và thông tin trên có thể thay đổi mà không cần thông báo trước.

Đặc điểm trung tâm gia công ngang Taikan DH-63

Trung tâm gia công ngang Taikan DH-63 với bàn làm việc trao đổi kép chủ yếu được sử dụng để gia công các bộ phận trong máy xây dựng, ô tô, CNTT, năng lượng, khuôn mẫu và các ngành công nghiệp khác. Nó đặc biệt thích hợp để xử lý tất cả các loại bộ phận và bộ phận hộp có hình dạng đặc biệt. Một lần kẹp phôi có thể hoàn thành quá trình phay, khoan, doa, khoét, khoét lỗ, khai thác và các quy trình khác, có thể cải thiện hiệu quả và tiết kiệm chi phí một cách tối ưu. Đồng thời, nó có thể giảm sai số tích lũy do kẹp phôi nhiều lần và cải thiện độ chính xác gia công.

Máy trung tâm gia công ngang Taikan DH-63 sử dụng cấu trúc hình chữ T, cột di chuyển sang trái và phải (trục X), phần đầu di chuyển lên xuống (trục Y) và bàn làm việc di chuyển qua lại (trục Z) và được trang bị một trục đôi trao đổi bàn làm việc quay và một ổ chứa công cụ servo đĩa lớn.

Đặc điểm cấu trúc
1. Cấu tạo giường của trung tâm gia công ngang Taikan DH-63 tích hợp sử dụng cấu trúc hộp hình chữ T, được làm bằng vật liệu đúc cát nhựa chất lượng cao và vật liệu gang có độ bền cao, được xử lý nhiệt để loại bỏ ứng suất bên trong. Sau khi phân tích phần tử hữu hạn, bố cục các gân được tối ưu hóa để đáp ứng đầy đủ nhu cầu cắt mô-men xoắn cao của máy công cụ.

2. Cột áp dụng thiết kế cấu trúc tường đôi, bố trí cốt thép xuyên tâm đa điểm bên trong, bố trí tiết diện nhịp lớn ở đáy, trọng lượng nhẹ, độ cứng tốt và hiệu suất động tốt.

3. Thiết kế cấu trúc của các gân hướng tâm của hộp trục chính, thông qua phân tích động lực và tĩnh học cấu trúc phần tử hữu hạn, thiết kế kết cấu hợp lý và sự phù hợp của các gân đảm bảo độ cứng cao của hộp và độ cứng xử lý của các bộ phận trục chính.

4. Trung tâm gia công ngang Taikan DH-63 được trang bị bàn làm việc trao đổi đôi xoay, giảm thời gian kẹp phôi ở chế độ chờ và cải thiện đáng kể hiệu quả xử lý. Cơ cấu quay và trao đổi cam cơ học có thể giúp việc trao đổi phôi ổn định và nhanh chóng hơn. Bàn xoay cam có độ chính xác cao sử dụng chốt định vị côn có độ chính xác cao và cơ cấu khóa lực kép áp suất dầu để đảm bảo kẹp bàn làm việc và độ ổn định, không bị rung của bàn làm việc trong quá trình cắt.

Ứng dụng

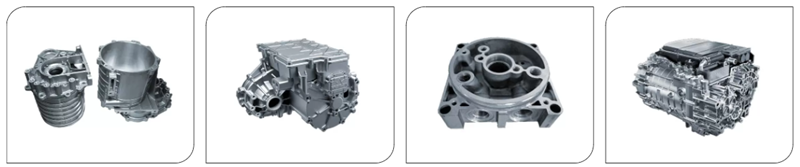

Trung tâm gia công ngang Taikan DH-63 thường được sử dụng để gia công các bộ phận khuôn mẫu, ô tô, thiết bị y tế, máy xây dựng, năng lượng, CNTT, và các ngành công nghiệp khác.

TAIKAN – THƯƠNG HIỆU MÁY CNC TẠI THỊ TRƯỜNG TRUNG QUỐC

Taikan – thương hiệu máy CNC số 1 tại thị trường Trung Quốc, chuyên cung cấp các dòng máy CNC như: Máy phay CNC, máy tiện CNC, máy khoan và taro,…. Tất cả các dòng máy CNC của hãng Taikan hiện đang có mặt tại hơn 20 quốc gia trên toàn thế giới, trong đó có Việt Nam. Đồng thời, có hơn 50.000 ứng dụng với máy CNC Taikan trong ngành công nghiệp, đóng góp quan trọng vào sự phát triển toàn cầu.

Hiện tại, TULOCTECH đang là nhà phân phối chính thức DUY NHẤT của Taikan tại Việt Nam. Chúng tôi có hơn 13 năm phân phối máy CNC, cung cấp giải pháp gia công hiệu quả đến hàng ngàn đơn vị sản xuất trên cả nước. Khi mua trung tâm gia công ngang Taikan DH-63 do TULOCTECH cung cấp, khách hàng hoàn toàn yên tâm:

Đảm bảo 100% máy phay CNC chính hãng, nguyên đai nguyên kiện.
Hợp đồng mua bán rõ ràng, thông tin được cung cấp đầy đủ.
Đội ngũ kỹ thuật giàu kinh nghiệm, giỏi chuyên môn, được đào tạo trực tiếp từ hãng Taikan.
Linh kiện luôn có sẵn tại kho, đáp ứng ngay lập tức khi máy khách hàng gặp lỗi.
Chính sách bảo hành 24 tháng chất lượng cao.
Hỗ trợ giao hàng, vận hành, bàn giao, sửa chữa, bảo hành máy tận nơi cho khách hàng.
Luôn hỗ trợ khách hàng có sự lựa chọn máy phay CNC tốt nhất.
Giá rẻ, trả góp đến 12 tháng.

Để mua hàng, tư vấn, giải đáp chi tiết về giá trung tâm gia công ngang Taikan DH-63 hãy liên hệ với TULOCTECH nhé!
