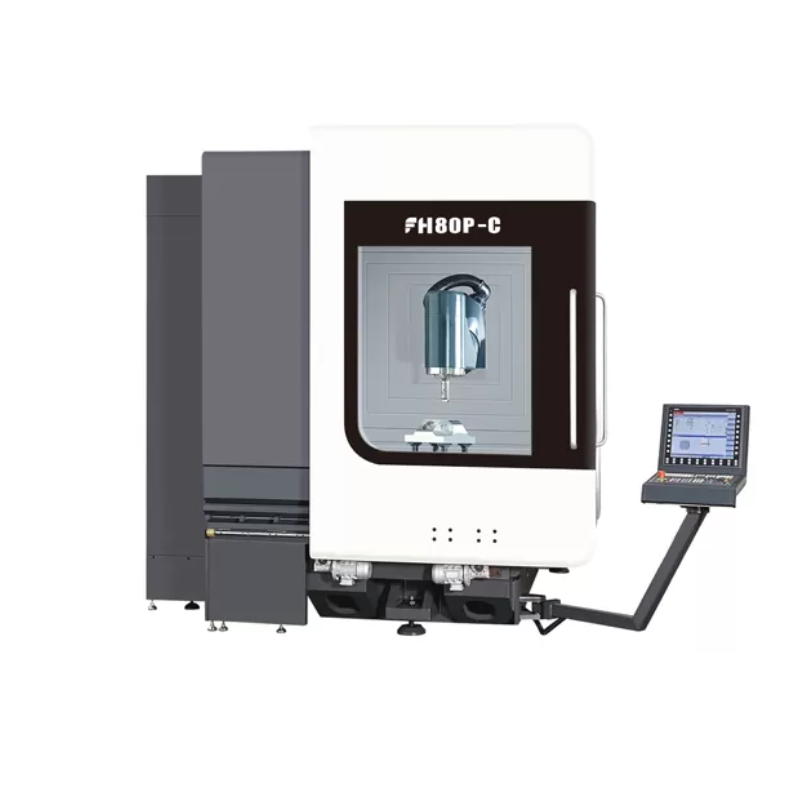

Giới thiệu trung tâm Gia công Phay và Tiện 5 trục FH-80P-C
Taikan FH-80P-C là trung tâm gia công CNC 5 trục phay – tiện tích hợp (mill-turn), thuộc dòng FH series cao cấp, chuyên dùng cho các chi tiết phức tạp yêu cầu độ chính xác cao. Máy được trang bị bàn xoay C-axis kết hợp đầu trục B-axis, cho phép gia công đồng thời 5 trục trong một lần gá đặt, giúp tối ưu hóa quy trình sản xuất.
Với hành trình X/Y/Z khoảng 800 × 1050 × 800 mm, bàn xoay đường kính Ø880 mm, tải trọng lớn và trục chính tốc độ 12.000 rpm, FH-80P-C đáp ứng tốt các chi tiết có kích thước trung bình đến lớn trong các ngành công nghiệp yêu cầu cao.
Thông số kỹ thuật Trung tâm Gia công Phay và Tiện 5 trục FH-80P-C
| Mục | FH80P-C |
| Hành trình trục X/Y/Z | 800×1050×800mm |
| Khoảng cách từ đầu phay ngang trung tâm đến bàn làm việc |
39~839mm |
| Tốc độ bàn xoay | 300 vòng/phút |
| Kích thước bàn làm việc | φ880mm |
| Tải trọng tối đa của bảng | Xay 3000kg Đạt trọng lượng 1500kg |
| Đầu phay xoay (trục B) | Tiêu chuẩn |
| Phạm vi vung gậy (0 = Theo phương thẳng đứng / 180 = Theo phương ngang) | -15°~ +180° |
| Tốc độ định mức trục B | 50 vòng/phút |
| Khoảng cách từ đầu trục chính thẳng đứng đến mặt bàn | 162~962mm |
| Trục chính điện Tốc độ tối đa | 12000 vòng/phút |
| Công suất (S1-100%/40%DC) | 34/42kW |
| Mô-men xoắn (S1-100%/40%DC) | 132/192 hải lý |
| Độ côn trục chính | Giảm dần 1:10 |
| Giao diện công cụ | HSK-A63 |
| Dung tích kho dụng cụ | 40T |
| Đường kính/chiều dài/trọng lượng tối đa của dụng cụ | φ85mm/300mm/8kg |
| Thời gian thay đổi dụng cụ (Từ dụng cụ này sang dụng cụ khác) | 4 giây |
| Khoan (Chuẩn hóa thép cacbon trung bình) | φ40mm |
| Gia công ren (Chuẩn hóa thép cacbon trung bình) | M24 |
| Di chuyển nhanh | 40m/phút |
| Độ chính xác định vị X/Y/Z | 0,006mm |
| Độ chính xác định vị lặp lại X/Y/Z | 0,004mm |
| Độ chính xác định vị B/C | 8″ |
| Độ chính xác định vị lặp lại B/C | 4″ |
| Đầu dò hồng ngoại | Renishaw OMP60 |
| Dụng cụ đo định vị dụng cụ (Dụng cụ đo trong khu vực gia công) |
Renishaw NC4F230 |
| Chiều cao máy (Máy tiêu chuẩn) | 3350mm |
| Diện tích chiếm dụng của phần thân chính (Dài * Rộng) | 4800×2930mm |
| Diện tích chiếm dụng của kho dụng cụ (Dài * Rộng) | 1710×1350mm |
| Diện tích chiếm dụng của băng tải chip (Dài * Rộng) | 3070×1065mm |
| Diện tích chiếm dụng của bể chứa nước (Dài * Rộng) | 1785×1355mm |
| Diện tích chiếm dụng của toàn bộ máy (không bao gồm bình chứa nước) (Dài * Rộng) |
5610×3600mm |
| Trọng lượng máy | 30000kg |
| Hệ thống điều khiển | Siemens ONE |
Ưu điểm Trung tâm Gia công Phay và Tiện 5 trục FH-80P-C
- Taikan FH-80P-C mang lại khả năng gia công toàn diện nhờ tích hợp phay và tiện trong cùng một máy, giúp hoàn thiện chi tiết chỉ với một lần gá đặt, từ đó giảm sai số tích lũy và nâng cao độ chính xác tổng thể. Hệ thống 5 trục đồng thời với đầu xoay B-axis và bàn xoay C-axis cho phép xử lý các bề mặt phức tạp, gia công đa hướng mà các máy 3 trục hoặc 4 trục khó đáp ứng.
- Máy sở hữu kết cấu cứng vững cùng công nghệ truyền động trực tiếp ở các trục quay, giúp tăng độ ổn định khi gia công tốc độ cao và tải nặng. Trục chính công suất lớn kết hợp chuẩn dao HSK-A63 đảm bảo khả năng cắt mạnh mẽ, phù hợp cả gia công thô và tinh. Ngoài ra, hệ thống đo kiểm Renishaw tích hợp giúp kiểm soát sai số trong quá trình gia công, đảm bảo độ chính xác lâu dài và giảm phụ thuộc vào thao tác thủ công.
Ứng dụng Trung tâm Gia công Phay và Tiện 5 trục FH-80P-C
- Taikan FH-80P-C được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu gia công chi tiết phức tạp và độ chính xác cao như hàng không vũ trụ, nơi các chi tiết như cánh turbine hay bộ phận động cơ cần được gia công đa mặt với độ chính xác tuyệt đối.
- Trong lĩnh vực khuôn mẫu và cơ khí chính xác, máy cho phép gia công các bề mặt cong, biên dạng phức tạp với độ hoàn thiện cao, giảm thiểu công đoạn xử lý sau. Ngoài ra, FH-80P-C còn được sử dụng trong sản xuất thiết bị y tế, linh kiện ô tô cao cấp và các chi tiết đúc áp lực, giúp doanh nghiệp nâng cao chất lượng sản phẩm và tối ưu hiệu suất sản xuất.
