Sự khác nhau giữa máy phay CNC và tiện CNC là điều mà nhiều người thường gặp khó khăn khi bắt đầu tiếp cận công nghệ gia công CNC. Hai loại máy này có vai trò quan trọng trong ngành công nghiệp chế tạo và gia công kim loại.
Tuy nhiên, mỗi loại lại có những đặc điểm riêng biệt, cấu trúc hoạt động khác nhau và ứng dụng riêng của chúng. Để hiểu rõ hơn về sự khác biệt giữa máy phay CNC và tiện CNC hãy cùng chúng tôi theo dõi bài viết dưới đây nhé!
Máy phay CNC là gì?
Máy phay CNC là một loại máy gia công cơ khí phổ biến được sử dụng để gia công các chi tiết cơ khí bằng cách kết hợp sự dịch chuyển của bàn máy, đầu trục chính và sự quay quanh trục chính của dao cụ, với sự điều khiển bởi hệ thống CNC.
Trong máy phay CNC, có hai loại chính là máy phay CNC đứng và máy phay CNC ngang, mỗi loại có cách hoạt động riêng biệt:
Máy phay CNC Đứng:
- Các trục hành trình mang theo bàn máy sẽ di chuyển theo chiều trái – phải và vào trong – ra ngoài
- Trục hành trình mang theo trục chính sẽ di chuyển lên – xuống
- Loại này thường được sử dụng cho việc gia công các chi tiết có hình dạng phù hợp với cách di chuyển của máy.
Máy phay CNC Ngang:
- Các trục hành trình sẽ di chuyển trái – phải và đi lên – xuống
- Trục hành trình mang theo trục chính sẽ di chuyển vào trong ra ngoài
- Loại này thường được ưa chuộng trong trường hợp cần gia công các chi tiết có hình dạng khác hoặc lớn hơn
Sự kết hợp giữa các trục hành trình và trục chính cho phép máy phay CNC thực hiện các phép gia công chính xác và phức tạp trên các vật liệu khác nhau. Hệ thống điều khiển CNC giúp lập trình và điều khiển các phép gia công một cách tự động, đảm bảo độ chính xác và hiệu suất trong quá trình sản xuất.

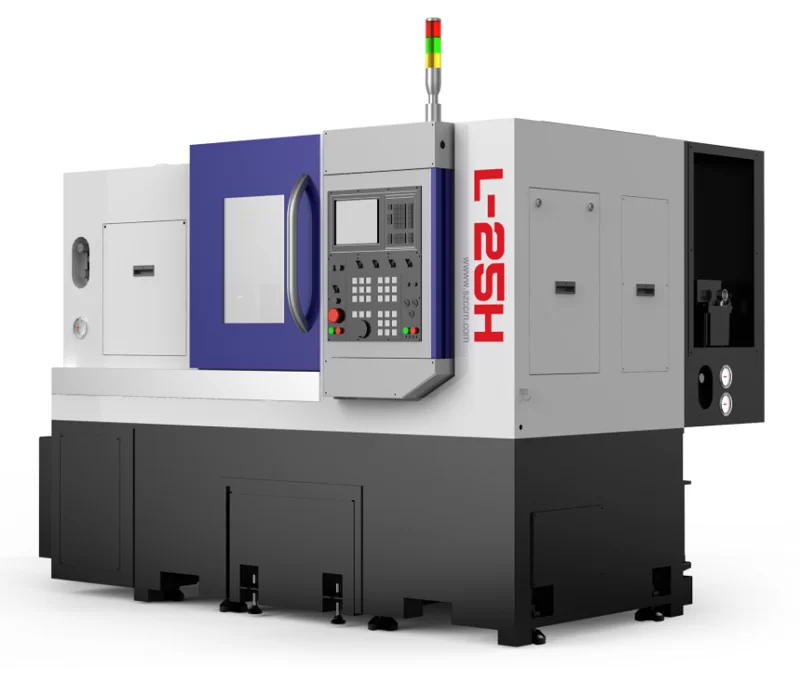

Máy tiện CNC là gì?
Máy tiện CNC là một dạng máy gia công cơ khí tích hợp hệ thống điều khiển bằng máy tính CNC để thực hiện các quá trình tiện và gia công cơ khí. Với sự hỗ trợ của hệ thống điều khiển, máy tính và phần mềm chuyên dụng, các máy tiện CNC có khả năng thực hiện một loạt các nguyên công tiện một cách tự động.
Công nghệ hiện đại trên máy tiện CNC cho phép thực hiện các phép tiện tròn, tiện mặt, tiện vát, tiện côn, tiện rãnh và tiện ren với độ chính xác cao và tốc độ nhanh hơn đáng kể so với máy tiện cơ thủ công.
Ngoài ra, các máy tiện CNC đa chức năng có khả năng thực hiện nhiều công việc khác nhau như khoan, doa, cắt ren, cắt rãnh, và đánh bóng. Điều này giúp cải thiện hiệu suất và độ chính xác trong quá trình gia công và sản xuất cơ khí.
Sự khác nhau giữa máy phay CNC và tiện CNC
Máy phay CNC và tiện CNC là hai công cụ quan trọng trong ngành gia công cơ khí, tuy nhiên, chúng có sự khác nhau quan trọng. Dưới đây là sự khác nhau giữa máy phay CNC và tiện CNC:
Sự khác biệt dựa trên cấu tạo
Dưới đây là sự khác nhau giữa máy phay CNC và tiện CNC dựa trên việc xây dựng:
Máy phay CNC
- Cấu trúc máy phay CNC bao gồm một bàn làm việc và công cụ cắt di chuyển
- Bàn làm việc di chuyển dọc theo trục X và Y
- Công cụ cắt di chuyển lên và xuống dọc theo trục Z
- Trong các máy phay thủ công và bán tự động, người vận hành có thể xoay các tay quay để định vị phôi hoặc dụng cụ cắt
- Máy phay CNC có cấu trúc tương tự như máy phay thủ công, nhưng được bổ sung hệ thống điều khiển và động cơ truyền động
- Máy phay thường được định hướng theo chiều dọc.
Máy tiện CNC
- Cấu trúc bao gồm giường, đầu máy, đuôi máy, vận chuyển và cơ chế cấp liệu
- Phôi gia công quay tốc độ cao được kẹp trong một thiết bị gá như mâm cặp, mâm cặp từ tính hoặc ống kẹp
- Dụng cụ cắt di chuyển dọc theo trục X và Z để tạo ra vết cắt mong muốn
- Giường là bộ phận chính và tất cả các bộ phận khác được gắn trên đó
- Ụ đầu chứa hệ thống truyền động và các nút điều khiển, với động cơ và hộp số để điều chỉnh tốc độ quay (RPM) cho việc gia công các loại vật liệu khác nhau
- Có các thiết bị gá như mâm cặp 3 hàm hoặc 4 hàm để cố định phôi cho các ứng dụng tiện
- Các công cụ được gắn trên trụ công cụ, với thiết kế độc đáo tùy thuộc vào loại máy tiện.
Sự khác biệt dựa trên nguyên tắc làm việc
Sự khác nhau giữa máy phay CNC và tiện CNC dựa trên nguyên tắc làm việc được biểu hiện như sau:
Máy phay CNC:
- Sử dụng cho các chi tiết có hình dạng phức tạp hơn và gia công bề mặt
- Phôi được kẹp trên bàn làm việc và dụng cụ cắt di chuyển để gia công
- Di chuyển chính là trục Z để cắt theo chiều dọc
- Bàn làm việc di chuyển dọc theo trục X và Y để định vị phôi và đường cắt
- Có thể sử dụng bộ định tuyến CNC để gia công vật liệu mềm
- Chế độ gia công thích hợp cho việc tạo ra các bề mặt phẳng, rãnh, và khe
Máy tiện CNC:
- Máy tiện CNC sử dụng cho việc gia công các chi tiết tròn hoặc có hình dạng xoắn ốc
- Phôi quay được kẹp trong mâm cặp hoặc ống kẹp, trong khi dụng cụ cắt di chuyển dọc theo trục X và Z để gia công
- Di chuyển chính là trục X để cắt theo chiều ngang
- Có thanh công cụ cho phép sử dụng nhiều công cụ khác nhau trong quá trình gia công
- Thích hợp cho việc gia công các chi tiết tròn như trục, ống, và ốc vít.
Sự khác biệt dựa trên công cụ cắt
Sự khác nhau giữa máy phay CNC và tiện CNC dựa trên công cụ cắt:
Máy phay CNC:
- Sử dụng công cụ cắt đa điểm như dao phay ngón, dao phay mũi, dao phay mặt, dao cắt bi, dao cắt bay, dao phay ren, và dao phay tấm
- Máy phay ngón và máy phay mặt tương tự nhau, nhưng máy phay ngón có thể sử dụng cả đầu và mặt bên để gia công, trong khi máy phay mặt chỉ tạo bề mặt từ phần cuối của chi tiết
- Máy phay bay thường được sử dụng để đạt độ chính xác cao hơn so với máy phay mặt
- Máy nghiền tấm (máy nghiền bề mặt) được sử dụng để gia công các bề mặt lớn một cách nhanh chóng
- Máy phay ren được sử dụng để tạo các ren bên trong hoặc bên ngoài trên phôi, còn được gọi là phay ren.
Máy tiện CNC:
- Sử dụng công cụ cắt một điểm để tiện, vát mép, ren, rãnh, mặt, và khoét phôi hình trụ
- Dụng cụ tiện được sử dụng để loại bỏ vật liệu khỏi bề mặt bên ngoài của phôi hình trụ
- Dụng cụ vát mép được sử dụng để tạo các góc vát trên chi tiết
- Thanh doa được sử dụng để mở rộng lỗ đã khoan
- Máy tiện có thể được sử dụng cho nhiều công việc tiện, doa, và khía trên các kích cỡ phôi khác nhau.

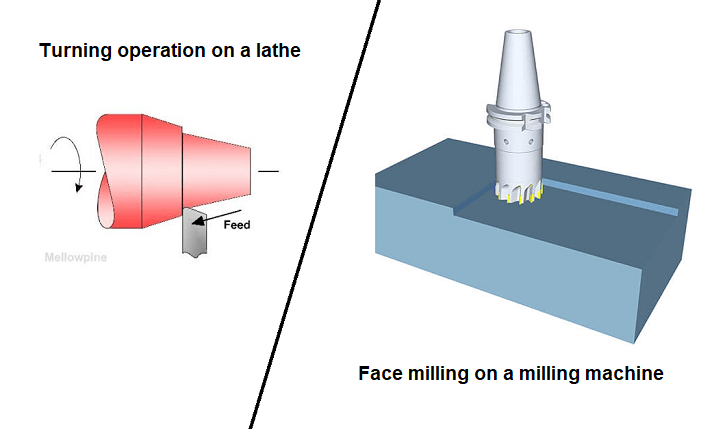

Sự khác biệt dựa trên hoạt động gia công
Sự khác nhau giữa máy phay CNC và tiện CNC dựa trên hoạt động gia công:
Máy phay CNC:
- Các hoạt động phổ biến bao gồm khoan, doa và đối mặt
- Khoan để tạo lỗ trên chi tiết
- Đoa để mở rộng lỗ với độ chính xác cao
- Đối mặt để xử lý bề mặt không bằng phẳng và làm cho chúng nhẵn, đồng nhất
- Cắt bánh răng có độ chính xác và độ lặp lại cao
- Hướng làm việc thẳng đứng.
Máy tiện CNC:
- Các hoạt động phổ biến bao gồm ren, tiện, đối mặt và khoan
- Ren là hoạt động đặc biệt cho máy tiện, tạo các ren bên ngoài hoặc bên trong phôi
- Cắt các loại ren khác nhau như ren vít, ren acme, ren côn,…
- Có khả năng khoan và mài nhẵn
- Hướng làm việc nằm ngang cho phép tiện phôi hình trụ với độ chính xác cao
- Thích hợp để làm việc với các phôi không đồng nhất cho các hoạt động gia công tiếp theo.
Sự khác biệt dựa trên khả năng vật liệu
Sự khác nhau giữa máy phay CNC và tiện CNC dựa trên khả năng vật liệu:
Máy phay CNC:
- Yêu cầu phôi là một khối hoặc phôi thô có hình dạng chung
- Khi phay phôi hình trụ đứng, cần đảm bảo phôi được kẹp chặt và có tỷ lệ chiều dài trên đường kính nhỏ để tránh vênh phôi dưới tác dụng của lực cắt.
Máy tiện CNC:
- Hoạt động trên phôi có tỷ lệ chiều dài trên đường kính cao hơn
- Phôi được sử dụng trong máy tiện được gia công dọc theo trục, và ụ sau của máy tiện cung cấp giá đỡ cần thiết để giữ chắc các phôi dài
- Thông tin này quan trọng để đảm bảo rằng phôi được sử dụng phù hợp với loại máy công cụ và quy trình gia công cụ thể.
Sự khác nhau giữa máy phay CNC và máy tiện CNC đặc trưng qua công năng và quá trình gia công. Cả hai đều đóng vai trò quan trọng trong sự phát triển và hiệu suất của ngành công nghiệp cơ khí hiện đại. Qua bài viết trên nếu bạn còn điều gì chưa rõ về sự khác nhau giữa máy phay CNC và tiện CNC hãy liên hệ ngay với chúng tôi để được hỗ trợ nhé!
