Trục vít me máy tiện là gì? Đây là câu hỏi phổ biến của hầu hết những người mới tìm hiểu về lĩnh vực gia công cơ khí. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về trục vít me máy tiện là gì? cấu tạo, nguyên lý hoạt động và ứng dụng thực tiễn của trục vít me trong lĩnh vực gia công cơ khí.
Trục vít me máy tiện là gì?
Trục vít me máy tiện là gì? Đây là một trong những bộ phận dẫn động quan trọng trong máy tiện CNC, thường được gọi với các tên khác như trục vít me đai ốc hay trục vít me bi. Nhiệm vụ chính của trục vít me là chuyển đổi chuyển động quay thành chuyển động tịnh tiến hoặc chuyển động trượt tuyến tính, góp phần quyết định đến độ chính xác của máy tiện.
Dù có kích thước nhỏ gọn, vừa vặn trong lòng bàn tay, nhưng trục vít me máy tiện là gì lại sở hữu độ bền và độ cứng vượt trội. Khi hoạt động cùng các linh kiện khác như thanh trượt dẫn hướng, vít, hay ốc, trục vít me đóng vai trò then chốt trong việc hoàn thiện cấu trúc máy tiện CNC. Nhờ đó, các doanh nghiệp có thể gia công và sản xuất một cách nhanh chóng, hiệu quả hơn.

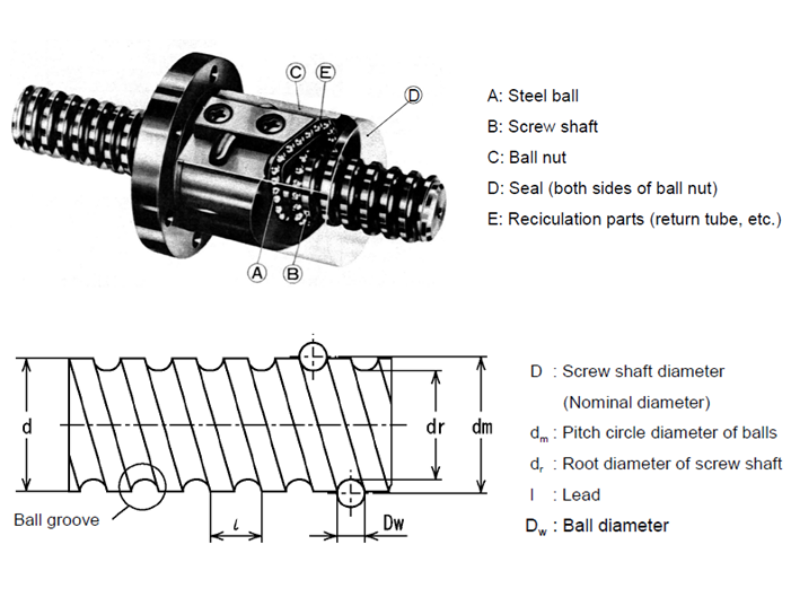

Cấu tạo của trục vít me trong máy tiện
Trục vít me máy tiện là gì? Đây là linh kiện quan trọng, đảm nhiệm vai trò truyền động và đảm bảo độ chính xác trong quá trình gia công cơ khí. Về cấu tạo, trục vít me bao gồm các thành phần chính sau:
- Trục vít: Một trục dài được tiện ren xoắn, chế tạo từ thép hợp kim với độ chính xác cao. Các rãnh xoắn dọc theo trục giúp đảm bảo việc truyền động giữa động cơ và bàn máy diễn ra trơn tru và chính xác.
- Đai ốc cầu: Là một đai ốc đặc biệt được tích hợp các viên bi nằm trong rãnh xoắn của trục vít. Khi trục vít quay, các viên bi chuyển động dọc theo rãnh, khiến đai ốc di chuyển tịnh tiến trên trục.
- Vòng bi: Hệ thống bi trong đai ốc cầu giảm ma sát giữa trục vít và đai ốc, giúp tăng hiệu suất và độ bền. Các viên bi hoạt động liên tục trong rãnh, đảm bảo chuyển động mượt mà.
- Vỏ bảo vệ: Phần bên ngoài trục vít me được bao bọc bởi một lớp bảo vệ, ngăn bụi bẩn và mạt kim loại xâm nhập, giữ cho hệ thống luôn vận hành ổn định.
- Cơ cấu hồi bi: Bộ phận này nằm trong đai ốc cầu, giúp các viên bi quay về vị trí ban đầu sau mỗi chu kỳ, duy trì sự liên tục trong chuyển động.
- Gối đỡ trục vít me: Trục vít me được gắn trên các gối đỡ ở hai đầu để ổn định chuyển động và hạn chế rung lắc trong quá trình vận hành.
Xem thêm: Kinh nghiệm mua máy phay CNC Fanuc cũ đảm bảo chất lượng
Nguyên lý hoạt động của trục vít me máy tiện là gì?
Nguyên lý hoạt động của trục vít me máy tiện là gì? Hệ thống này hoạt động dựa trên sự phối hợp giữa trục vít me và đai ốc bi, nhằm chuyển đổi chuyển động quay của trục thành chuyển động tịnh tiến của bàn xe dao. Trục vít me là một thanh kim loại dài, được gia công với các rãnh xoắn ốc chạy dọc theo thân trục.
Khi trục vít me quay, đai ốc bi sẽ trượt dọc theo các rãnh xoắn, tạo ra chuyển động tịnh tiến với độ chính xác cao. Nhờ đó, vị trí của dao cắt có thể được điều chỉnh một cách linh hoạt, đáp ứng yêu cầu gia công các chi tiết phức tạp và đòi hỏi độ chính xác tuyệt đối. Hệ thống này không chỉ giảm ma sát hiệu quả mà còn cải thiện độ chính xác và kéo dài tuổi thọ của máy tiện, đóng vai trò cốt lõi trong ngành gia công cơ khí hiện đại.
Phân loại trục vít me máy tiện
Khi đã nắm rõ trục vít me máy tiện là gì, việc phân loại trục vít me sẽ trở nên dễ dàng hơn. Dưới đây là các cách phân loại phổ biến:
1. Phân loại theo số đầu mối ren:
- Trục vít me một đầu mối: Có thiết kế đơn giản hơn với bước vít nhỏ, thường được sử dụng trong các ứng dụng không yêu cầu tốc độ cao.
- Trục vít me nhiều đầu mối: Được thiết kế với góc xoắn lớn hơn và tỷ số truyền động cao, phù hợp cho các ứng dụng cần tốc độ và hiệu suất lớn hơn.
2. Phân loại theo công dụng:
- Trục vít me đai ốc ứng dụng: Thường có kích thước lớn và đáp ứng yêu cầu chuyển động với độ chính xác cao, phù hợp cho các máy móc công nghiệp lớn.
- Trục vít me đai ốc: Được sử dụng cho các thiết bị yêu cầu độ chính xác tuyệt đối trong gia công cơ khí.
3. Phân loại theo thương hiệu:
Trên thị trường hiện nay, có nhiều thương hiệu nổi tiếng chuyên cung cấp trục vít me chất lượng như GTEN, NSK, và SKF, được đánh giá cao về độ bền và hiệu suất.
4. Phân loại theo phương pháp gia công:
- Trục vít me đai ốc bi ép ren: Được gia công bằng phương pháp ép ren, đạt độ chính xác cấp C10, C7, C5.
- Trục vít me đai ốc mài tiện chính xác: Sử dụng công nghệ mài tiện cao cấp, đạt độ chính xác từ cấp 7, cấp 5, đến cấp 3, đảm bảo sự ổn định và độ chính xác tối ưu cho các ứng dụng đòi hỏi khắt khe.
Các cách phân loại này giúp dễ dàng lựa chọn loại trục vít me phù hợp với nhu cầu sử dụng, đảm bảo hiệu quả cao trong vận hành.
Tiêu chuẩn đánh giá trục vít me máy tiện CNC tốt
Đánh giá trục vít me trên máy tiện CNC là gì đóng vai trò quan trọng nhằm đảm bảo máy hoạt động hiệu quả và chính xác. Dưới đây là các tiêu chí quan trọng để đánh giá chất lượng trục vít me:
Tải trọng và tốc độ
Trục vít me chất lượng cần chịu được tải trọng lớn, cho phép vận hành liên tục với tốc độ cao mà vẫn ổn định. Đặc tính này đảm bảo máy tiện CNC hoạt động bền bỉ, đạt hiệu suất cao trong những điều kiện làm việc khắt khe.
Chất liệu
Vật liệu chế tạo trục vít me phải có độ bền cao, chịu lực và chịu tải tốt để đảm bảo tuổi thọ lâu dài. Các yếu tố như độ cứng và độ bền vật liệu cần được xem xét kỹ lưỡng để trục vít me có thể vận hành ổn định ngay cả khi sử dụng liên tục.
Độ chính xác
Độ chính xác của trục vít me được đánh giá dựa trên độ lệch tuyến tính và độ lệch góc.
- Độ lệch tuyến tính đo sự chênh lệch giữa khoảng cách thực tế và khoảng cách thiết kế.
- Độ lệch góc kiểm tra sai số quay của trục so với góc mong muốn.
Trục vít me đạt chuẩn sẽ cung cấp chuyển động mượt mà, chính xác, giảm tiếng ồn và mang lại sự ổn định cao trong gia công.
Độ mượt mà trong chuyển động
Một trục vít me tốt cần đảm bảo chuyển động trơn tru, không có hiện tượng trượt hoặc rung lắc. Điều này đòi hỏi sự chính xác trong gia công, vật liệu chế tạo phù hợp và bôi trơn hiệu quả, đồng thời giảm thiểu hiện tượng mài mòn khi sử dụng lâu dài.
Khả năng chịu tải và bảo trì
Trục vít me phải có khả năng chịu tải trọng lớn trong các công đoạn cắt gọt và gia công, mà không bị biến dạng hay hỏng hóc. Ngoài ra, thiết kế của trục nên hỗ trợ quá trình bảo trì và thay thế dễ dàng, giúp giảm thiểu thời gian ngừng máy.
Xem thêm: Máy phay CNC dùng để làm gì? Cấu tạo, nguyên lý hoạt động, ứng dụng
Lợi ích khi sử dụng trục vít me máy tiện là gì?
Việc sử dụng trục vít me máy tiện là gì mang lại nhiều ưu điểm vượt trội, cụ thể như sau:
- Độ chính xác vượt trội: Trục vít me đảm bảo chuyển động chính xác và ổn định, đặc biệt quan trọng trong các ứng dụng gia công các chi tiết nhỏ, phức tạp, đòi hỏi độ chính xác cao.
- Độ bền và tuổi thọ cao: Được sản xuất từ vật liệu cao cấp, trục vít me không chỉ bền bỉ mà còn góp phần kéo dài tuổi thọ của máy tiện, giúp giảm chi phí bảo trì và sửa chữa trong quá trình sử dụng.
- Khả năng chịu tải lớn: Với thiết kế tối ưu, trục vít me có thể chịu được lực tải lớn, phù hợp với các máy tiện gia công những chi tiết có khối lượng lớn hoặc yêu cầu lực cắt mạnh.
- Tốc độ điều chỉnh linh hoạt: Nhờ cơ chế hoạt động linh hoạt, trục vít me cho phép thay đổi tốc độ và hướng di chuyển dễ dàng, tăng hiệu quả và tối ưu hóa quá trình gia công.
- Giảm ma sát hiệu quả: Thiết kế đặc biệt của trục vít me giúp giảm tối đa ma sát giữa các bộ phận chuyển động, từ đó giảm hao mòn và cải thiện hiệu suất của máy tiện.
- Chuyển động êm ái: Trục vít me hỗ trợ máy tiện vận hành mượt mà, hạn chế tối đa rung động và tiếng ồn, đồng thời nâng cao chất lượng bề mặt sản phẩm gia công.
Việc hiểu rõ về trục vít me máy tiện là gì? không chỉ giúp bạn tối ưu hóa quy trình gia công mà còn nâng cao hiệu quả và độ bền của máy móc. Đây là yếu tố then chốt giúp đảm bảo độ chính xác và chất lượng của sản phẩm cuối cùng. Hy vọng rằng những thông tin trong bài viết sẽ mang lại giá trị hữu ích cho bạn đọc.
Nếu bạn đang tìm kiếm một máy tiện CNC chất lượng cao với mức giá hợp lý để mở rộng sản xuất và tạo ra các sản phẩm tinh xảo, máy tiện CNC Taikan với các dòng máy đa dạng sẽ là sự lựa chọn phù hợp. Để mua hàng, nhận tư vấn hoặc giải đáp các thắc mắc về trục vít me máy tiện, đừng ngần ngại liên hệ ngay với chúng tôi để được hỗ trợ kịp thời.
