Hướng dẫn cách gá phôi bằng mâm cặp đúng kỹ thuật

Gá phôi bằng mâm cặp là công đoạn cực kỳ quan trọng trong quá trình gia công CNC, đặc biệt trên máy tiện CNC và một số dòng máy phay CNC có cơ cấu quay. Việc gá phôi cần đúng chuẩn kỹ thuật, nếu không có thể khiến phôi bị lệch tâm, rung lắc hoặc thậm chí văng khỏi mâm cặp khi trục chính quay tốc độ cao.

Tìm hiểu phương pháp gá phôi bằng mâm cặp

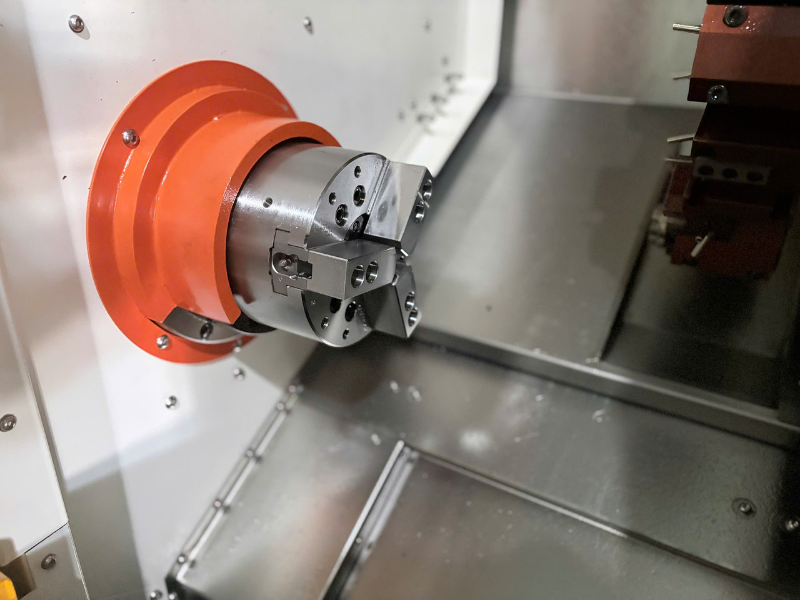

Trong lĩnh vực gia công CNC, gá phôi bằng mâm cặp là phương pháp sử dụng cơ cấu kẹp để giữ chặt phôi trên trục chính nhằm đảm bảo phôi không bị xê dịch trong quá trình cắt gọt. Đây là một trong những phương pháp được ứng dụng phổ biến trong gia công tiện CNC.

Với khả năng giữ phôi chắc chắn và hỗ trợ gia công các chi tiết dạng tròn xoay hiệu quả, phương pháp này được sử dụng rộng rãi trong sản xuất cơ khí chính xác, gia công trục, bạc, mặt bích và nhiều chi tiết công nghiệp khác.

Trong các ứng dụng thực tế, có rất nhiều loại mâm cặp khác nhau, được thiết kế tối ưu cho từng nhu cầu sản xuất thực tế. Hiện nay, có nhiều loại mâm cặp phục vụ cho quá trình gá phôi bằng mâm cặp như mâm cặp 3 chấu, mâm cặp 4 chấu hoặc mâm cặp thủy lực CNC.

Mỗi loại mâm cặp sẽ phù hợp với từng dạng phôi khác nhau. Ví dụ:

• Mâm cặp 3 chấu thường dùng cho chi tiết tròn
• Mâm 4 chấu phù hợp với phôi vuông hoặc chi tiết lệch tâm

Một số ưu điểm lớn của phương pháp gá này đó là:

• Khả năng tháo lắp nhanh và độ ổn định cao khi gia công tốc độ lớn
• Tối ưu độ đồng tâm giữa phôi và trục quay, từ đó nâng cao độ chính xác gia công tổng thể
• Giảm rung động và kéo dài tuổi thọ dao cụ

Để giúp quá trình gá phôi bằng mâm cặp đạt hiệu quả tối đa, người kỹ thuật viên cần phải thực hiện đúng quy trình để quá trình gá phôi bằng mâm cặp đạt hiệu quả cao, kỹ thuật viên cần thực hiện đúng quy trình kỹ thuật và kiểm tra cẩn thận trước khi gia công.

Trong môi trường sản xuất CNC hiện đại, việc gá phôi bằng mâm cặp đúng kỹ thuật còn giúp Có thể thấy rằng, gá phôi bằng mâm cặp là bước nền tảng quyết định chất lượng và độ an toàn trong toàn bộ quá trình gia công CNC.

HOT: LIST MÁY TIỆN CNC TAIKAN BEST SELLER CHẤT LƯỢNG, GIÁ TỐT

Hướng dẫn cách gá phôi bằng mâm cặp chuẩn chính xác

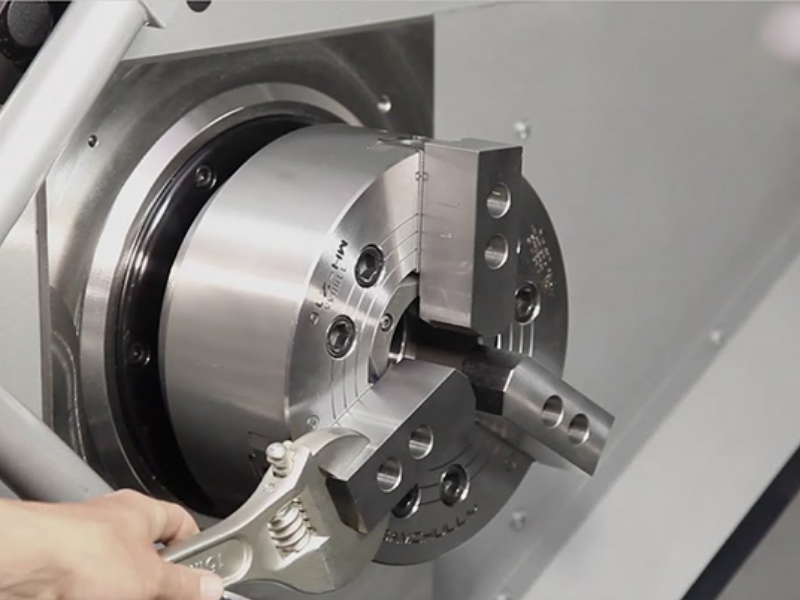

Để quá trình gá phôi bằng mâm cặp đạt độ chính xác cao, kỹ thuật viên cần thực hiện đầy đủ các bước theo đúng quy trình kỹ thuật.

Bước 1: Làm sạch mâm cặp và phôi

Cần vệ sinh sạch bề mặt mâm cặp và phôi bằng khí nén hoặc khăn sạch. Không nên để phoi kim loại hoặc dầu bám trên bề mặt, quá trình gá phôi bằng mâm cặp có thể bị lệch tâm hoặc gây trượt phôi khi quay tốc độ cao.

Ngoài ra, việc làm sạch còn giúp tăng độ bám giữa chấu kẹp và phôi trong quá trình gia công CNC.

Bước 2: Chọn loại mâm cặp phù hợp

Chọn mâm cặp phù hợp cũng là một trong những yếu tố quan trọng, phải chọn đúng loại mâm phù hợp với hình dạng phôi.

• Thường đối với các chi tiết tròn xoay, nên sử dụng mâm cặp 3 chấu để đảm bảo độ đồng tâm tự động
• Còn đối với gá bằng mâm cặp cho phôi vuông hoặc chi tiết lệch tâm thường sử dụng mâm cặp 4 chấu độc lập

Việc chọn đúng mâm cặp sẽ giúp nâng cao độ ổn định và giảm sai số khi gia công.

Bước 3: Đặt phôi đúng vị trí tâm

• Với mâm cặp 3 chấu, phôi thường được đặt vào giữa để hệ thống tự cân đều.
• Đối với mâm 4 chấu, kỹ thuật viên cần điều chỉnh từng chấu để đảm bảo quá trình gá phôi bằng mâm cặp đạt độ đồng tâm mong muốn.

Bước 4: Siết đều lực các chấu

• Siết quá mạnh một chấu trước khi siết các chấu còn lại là một trong những lỗi thường gặp
• Để đảm bảo lực kẹp đều, nên siết luân phiên từng chấu theo từng bước nhỏ. Cách thực hiện này giúp quá trình gá phôi bằng mâm cặp ổn định hơn và hạn chế tình trạng lệch tâm.

Bước 5: Kiểm tra độ đồng tâm

• Sau khi hoàn tất gá phôi bằng mâm cặp, cần kiểm tra độ đồng tâm bằng đồng hồ so.
• Kỹ thuật viên sẽ quay nhẹ trục chính và rà quanh bề mặt phôi để kiểm tra sai lệch. Nếu phát hiện sai số, cần điều chỉnh lại chấu để đảm bảo quá trình gá phôi bằng mâm cặp đạt độ chính xác cao.

Bước 6: Chạy thử trước khi gia công

• Trước khi cắt thật, nên chạy thử trục chính ở tốc độ thấp sau khi gá phôi bằng mâm cặp.
• Nếu phôi quay ổn định, không rung và không phát ra tiếng động bất thường thì mới bắt đầu gia công.

Những điều cần lưu ý khi gá phôi bằng mâm cặp

Trong quá trình gá phôi bằng mâm cặp, cần đảm bảo lực kẹp đủ lớn để giữ phôi ổn định nhưng không làm biến dạng chi tiết.

• Đối với các chi tiết mỏng, nếu siết quá mạnh khi gá phôi bằng mâm cặp, phôi có thể bị méo hoặc sai kích thước.
• Ngoài ra, cần thường xuyên kiểm tra độ mòn của chấu kẹp để đảm bảo hiệu quả gá phôi bằng mâm cặp.
• Nếu chấu mòn không đều, phôi dễ bị lệch tâm trong quá trình quay.
• Trong quá trình gá phôi bằng mâm cặp, không nên để chiều dài phôi nhô ra quá lớn nếu không có chống tâm hỗ trợ.
• Điều này giúp hạn chế rung động và tăng độ ổn định khi gia công tốc độ cao.
• Ngoài ra, kỹ thuật viên cần kiểm tra tốc độ quay phù hợp sau khi gá phôi bằng mâm cặp để tránh rung lắc nguy hiểm.
• Đối với máy tiện CNC tốc độ cao, việc gá phôi bằng mâm cặp cần được kiểm tra kỹ càng trước khi vận hành.
• Cần tuân thủ đầy đủ quy trình an toàn lao động khi thực hiện gá phôi bằng mâm cặp nhằm đảm bảo an toàn cho người vận hành và thiết bị.

Gá phôi bằng mâm cặp là công đoạn quan trọng quyết định độ chính xác, độ ổn định và an toàn trong gia công CNC. Việc thực hiện đúng kỹ thuật sẽ giúp nâng cao chất lượng sản phẩm, giảm rung động và tối ưu hiệu quả sản xuất trong môi trường cơ khí hiện đại.

Trên đây là những thông tin về phương pháp gá phôi bằng mâm cặp chi tiết, hi vọng rằng sẽ giúp ích cho Quý bạn đọc trong việc áp dụng vào sản xuất thực tế. Nếu cần giải đáp các thắc mắc liên quan hoặc đầu tư máy CNC Taikan, hãy liên hệ ngay với chúng tôi nhé!
