Giới thiệu tổng quan bảng điều khiển máy tiện CNC

Bảng điều khiển máy tiện CNC là một thiết bị quan trọng cho phép người vận hành điều khiển và tương tác với máy công cụ thông qua màn hình hiển thị và bàn phím. Nó cung cấp giao diện người dùng tiện lợi và các chức năng điều khiển để quản lý và kiểm soát hoạt động của máy CNC trong quá trình gia công.

Trong bài viết này, chúng tôi sẽ giới thiệu đến bạn tổng quan về bảng điều khiển máy tiện CNC.

Bảng điều khiển máy tiện CNC là gì?

bảng điều khiển máy tiện cnc
Bảng điều khiển máy tiện CNC

Bảng điều khiển máy tiện CNC là một giao diện điều khiển được thiết kế để điều chỉnh và kiểm soát hoạt động của máy tiện CNC (Computer Numerical Control). Máy tiện CNC là một loại máy công cụ chuyên dùng trong gia công cơ khí, được lập trình để thực hiện các hoạt động gia công theo các lệnh số hóa. Bảng điều khiển cung cấp các nút bấm, màn hình hiển thị và các giao diện để người vận hành có thể nhập lệnh, điều chỉnh các thông số và kiểm soát quá trình gia công. Thông qua bảng điều khiển, người vận hành có thể thiết lập các thông số như tốc độ cắt, đường đi của dao cụ, chiều sâu cắt và các tham số khác để sản xuất các sản phẩm cơ khí với độ chính xác và đồng nhất cao.

Xem thêm: Kinh nghiệm mua máy tiện CNC cũ chất lượng giá tốt

Cấu tạo của bảng điều khiển máy tiện CNC

Bảng điều khiển máy tiện CNC thường bao gồm các thành phần sau:

  • Màn hình hiển thị: Thường là một màn hình cảm ứng hoặc một màn hình LCD, nơi các thông tin về quá trình gia công và các tùy chọn cài đặt được hiển thị.
  • Bàn phím: Dùng để nhập các lệnh, các thông số gia công, cài đặt và điều khiển máy.
  • Nút điều khiển: Bao gồm các nút như Start, Stop, Pause, và các nút điều hướng như Up, Down, Left, Right để điều khiển các chế độ làm việc của máy.
  • Trục điều khiển: Các nút hoặc bánh xoay để điều chỉnh vị trí của các trục chính (ví dụ: trục X, trục Y, trục Z) và các trục phụ khác nếu có.
  • Trình duyệt file: Cho phép người sử dụng duyệt và chọn các chương trình gia công từ bộ nhớ hoặc thiết bị ngoại vi.
  • Tùy chọn cài đặt: Cho phép người sử dụng cài đặt các thông số cụ thể của quá trình gia công như tốc độ cắt, độ sâu cắt, và các tham số khác.
  • Chỉ báo trạng thái: Hiển thị trạng thái của máy như là đang hoạt động, dừng, hoặc có lỗi.
  • Các nút chức năng: Các nút được dùng để truy cập các chức năng đặc biệt như thiết lập gốc, khởi động chương trình, lưu lại các cài đặt và các tác vụ khác.
  • Đèn báo: Cung cấp các thông tin hỗ trợ như nguồn điện, kết nối mạng, trạng thái của các cảm biến và hệ thống an toàn.
  • Cổng kết nối: Bao gồm các cổng USB, cổng Ethernet, cổng RS-232 và các cổng khác để kết nối với máy tính hoặc các thiết bị ngoại vi khác.

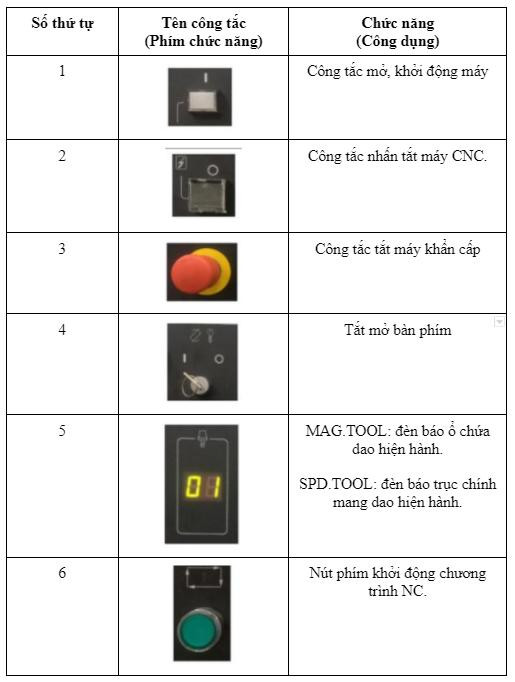

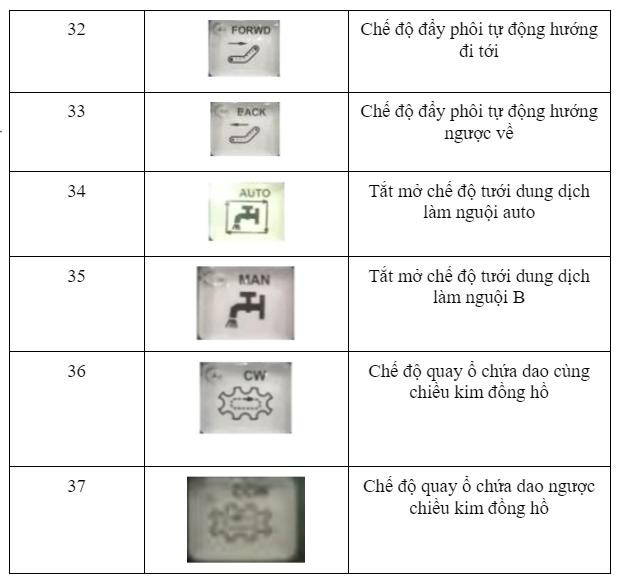

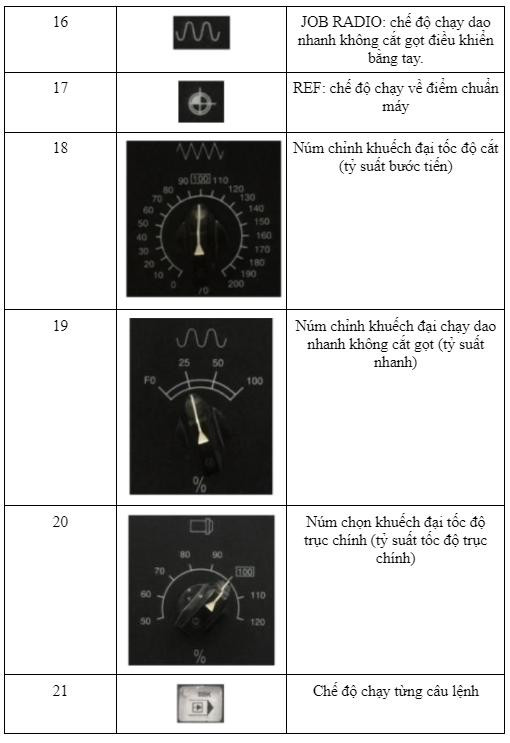

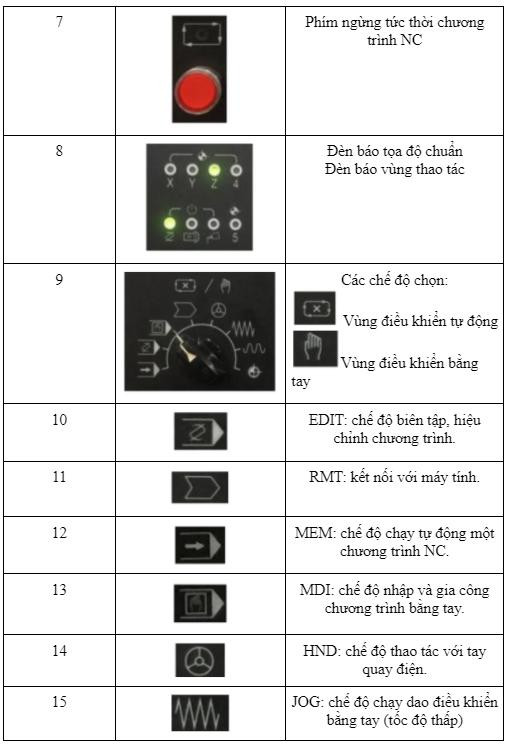

Các phím chức năng trên bảng điều khiển máy tiện CNC Fanuc Oi Mate

Hướng dẫn sử dụng các phím chức năng trên bảng điều khiển máy tiện CNC Fanuc Oi Mate

1. Hướng dẫn sử dụng máy tiện CNC tích hợp bảng điều khiển Fanuc Oi Mate

Để có thể sử dụng máy tiện CNC thông qua bảng điều khiển, chúng ta lần lượt thực hiện những bước cơ bản sau:

  • Bước 1: Bật nút công tắc mở máy tiện CNC.
  • Bước 2: Chọn Mode selection về vị trí REF để điều chỉnh tọa độ chuẩn của máy, sau đó nhấn nút Rapid và các nút X, Y, Z rồi nhấn nút có dấu +, – để dịch chuyển bàn máy. Lúc đó bàn máy và trục dao sẽ tự động chạy về vị trí điểm chuẩn của máy.
  • Bước 3: Ấn vào nút chọn dao để lựa chọn dao phù hợp.
  • Bước 4: Chọn đồ gá, kích thước phôi, vị trí phôi trên bàn máy, chọn điểm 0 gốc tọa độ cho chi tiết.
  • Bước 5: Sau khi gá chi tiết, chọn dao, gốc tọa độ 0 cho chi tiết, nhấn nút đóng cửa máy lại.
  • Bước 6: Chọn Mode selection về vị trí Edit để hiệu chỉnh các thông số.
  • Bước 7: Tiếp theo chọn nút offset setting để chọn chế độ bù chiều dài dao và đường kính dao.
  • Bước 8: Chọn nút Prog để lựa chọn chương trình gia công.
  • Bước 9: Chọn nút offset setting để chọn điểm 0 cho chương trình (nên chọn trùng với điểm 0 của máy).
  • Bước 10: Chọn Mode selection về vị trí Auto rồi ấn nút Cycle Start, máy sẽ chạy chương trình tự động. Hoặc về vị trí MDI rồi ấn nút cycle start, máy sẽ chạy từng dòng lệnh một.

2. Hướng dẫn thiết lập máy công cụ sử dụng bảng điều khiển máy tiện CNC

bảng điều khiển máy tiện cnc
Thiết lập máy công cụ sử dụng bảng điều khiển máy tiện CNC
  • Cách điều chỉnh điểm 0 của chi tiết

Sau khi gá đặt chi tiết xong, ta chọn núm cài đặt tọa độ phôi (nằm ở thanh dọc bên trái của màn hình), chọn stock size location rồi hiệu chỉnh gốc tọa độ hình màu đỏ trên màn hình về điểm giữa ngoài cùng bên phải của chi tiết, lúc này ta có điểm 0 của chi tiết. 2. Cách điều chỉnh điểm 0 của chương trình trùng điểm 0 của chi tiết.

Sau khi chọn xong chương trình gia công, chọn Mode selection ở chế độ Edit, sau đó chọn nút offset setting ở bảng đk1, chọn nút màu trắng nằm ngay phía dưới chữ Work rồi ấn các phím mũi tên để di chuyển con trỏ về vị trí X,Y, Z để điều chỉnh.

  • Cách hiệu chỉnh chiều dài dao

Thông thường điểm chuẩn của chương trình thương tính từ đài gá dao, vì vậy khi gắn dao vào ta phải bù chiều dài dao. Đối với các dao khác nhau có chiều dài khác nhau ta phải nhập các vị trí bù chiều dài khác nhau.

Vào Offset setting, chọn nút trắng phía dưới chữ Offset rồi chọn kích thước bù dao ở các vị trí khác nhau. Wear là bù dung sai dao, Geo là bù chiều dài.

Nút Wear để hiệu chỉnh dung sai của dao – Geo để hiệu chỉnh chiều dài dao – X và Z lần lượt là hiệu chỉnh theo phương trục X, Z. R là bù bán kính dao. T là số thứ tự của dao nằm trên ở dao.

Xem thêm: Hướng dẫn cách vận hành máy tiện CNC chi tiết nhất

  • Cách điều chỉnh vị trí bàn máy

Sau khi để ở chế độ Jog (di chuyển nhanh) hoặc chế độ INC (di chuyển chậm), muốn di chuyển trục X thì ta chọn núm có chữ X, nó sẽ sáng lên, lần lượt chọn núm dấu – hoặc + để di chuyển sang 2 bên.

Các nút X1 là di chuyển 1mm, nghĩa là 1 lần ấn chữ X nó sẽ di chuyển 1mm, tương tự với các nút X10, X100, X1000. Muốn di chuyển nhanh ta chọn nút Rapid ở giữa các chữ X, Y,Z, các nút này chỉ có tác dụng với di chuyển chậm là chế độ INC.

  • Cách điều chỉnh các trục về điểm chuẩn của máy

Chọn về vị trí Ref, sau đó lần lượt chọn các nút X,Y và Z thì các trục sẽ tự động chạy về điểm chuẩn của máy.

Trên đây, Taikan đã giới thiệu đến bạn tổng quan về bảng điều khiển máy tiện CNC.Để sử dụng máy tiện CNC, người vận hành cần biết cách thực hiện các thao tác quan trọng bằng cách sử dụng các chức năng của bảng điều khiển máy để di chuyển các bộ phận của máy và chức năng của bảng điều khiển để tiến hành lập trình. Nếu đang có nhu cầu mua máy tiện CNC Taikan chất lượng cao, giá tốt, hãy liên hệ ngay với chúng tôi để được tư vấn và hỗ trợ nhanh nhất!
