Hướng dẫn set gốc phôi máy phay CNC cực đơn giản

Việc set gốc phôi máy phay CNC đóng vai trò vô cùng quan trọng trong việc đảm bảo độ chính xác của sản phẩm gia công. Đây là yếu tố then chốt ảnh hưởng trực tiếp đến chất lượng và hiệu suất gia công. Trong bài viết này, chúng tôi sẽ chia sẻ hướng dẫn chi tiết, giúp bạn thực hiện thao tác set gốc phôi máy phay CNC một cách đơn giản và hiệu quả nhất.

Set gốc phôi máy phay CNC là gì?

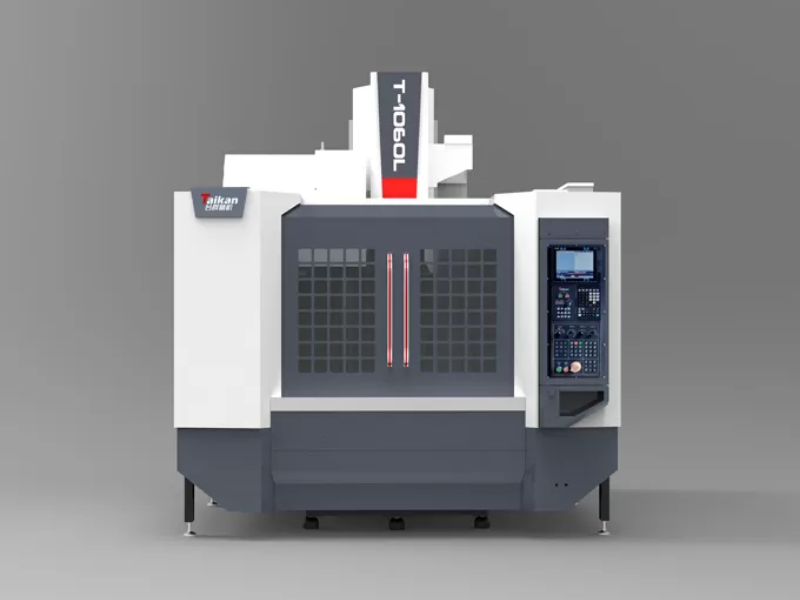

set gốc phôi máy phay cnc
Set gốc phôi trên máy phay CNC là thiết lập vị trí ban đầu của dụng cụ cắt so với phôi gia công

Set gốc phôi trên máy phay CNC là bước thiết lập vị trí ban đầu của dụng cụ cắt so với phôi gia công. Phôi thường là các tấm vật liệu như kim loại hoặc nhựa, có kích thước lớn hơn sản phẩm hoàn thiện, cung cấp lượng vật liệu cần thiết để máy tiến hành cắt và định hình. Việc set gốc phôi máy phay CNC đóng vai trò quan trọng trong việc đảm bảo máy gia công chính xác tại các vị trí cần thiết trên phôi.

Quá trình này đòi hỏi người vận hành xác định và nhập các tọa độ phù hợp để định vị máy phay đúng trên phôi. Thao tác này thường được thực hiện bằng các lệnh G-code như G10, G54, G55,… tương ứng với các hệ tọa độ riêng biệt, phù hợp cho từng công việc cụ thể.

Sự phối hợp giữa công nghệ CNC hiện đại và kỹ thuật set gốc phôi không chỉ giúp quá trình gia công đạt độ chính xác cao mà còn đảm bảo tính nhất quán và hiệu quả sản xuất tối ưu.

Xem thêm: Hướng dẫn sử dụng máy tiện CNC siêu dễ cho người mới bắt đầu

Tầm quan trọng của việc set gốc phôi máy phay CNC

Set gốc phôi máy phay CNC là một bước không thể thiếu trong quá trình gia công, đóng vai trò quyết định đến chất lượng và độ chính xác của sản phẩm. Đây là quá trình thiết lập vị trí ban đầu giữa dụng cụ cắt và phôi, giúp máy phay biết chính xác điểm xuất phát và các tọa độ cần gia công.

– Đảm bảo độ chính xác cao: Khi set gốc phôi đúng cách, máy phay CNC có thể thực hiện gia công ở đúng vị trí, đảm bảo sản phẩm đạt đúng kích thước và hình dạng theo yêu cầu thiết kế. Bất kỳ sai lệch nào trong quá trình này đều có thể dẫn đến lỗi sản phẩm, gây lãng phí nguyên liệu và thời gian.

– Tăng hiệu suất làm việc: Quá trình set gốc phôi chuẩn giúp giảm thiểu thời gian điều chỉnh máy trong quá trình gia công. Điều này góp phần nâng cao năng suất, đặc biệt quan trọng khi sản xuất hàng loạt hoặc gia công các chi tiết phức tạp.

– Tối ưu hóa sử dụng nguyên vật liệu: Việc thiết lập gốc phôi chính xác giúp sử dụng nguyên liệu một cách hiệu quả hơn, tránh các lỗi cắt sai hoặc mất cân đối, từ đó tiết kiệm chi phí và hạn chế lãng phí.

– Đảm bảo tính nhất quán của sản phẩm: Set gốc phôi máy phay CNC đúng cách cho phép quá trình gia công có thể lặp lại một cách chính xác, giúp các sản phẩm trong cùng một lô sản xuất có chất lượng đồng đều, đáp ứng các tiêu chuẩn kỹ thuật và yêu cầu khách hàng.

– Hỗ trợ tối ưu hóa quy trình sản xuất: Việc kết hợp giữa set gốc phôi chính xác và công nghệ CNC hiện đại giúp quy trình gia công trở nên mượt mà, hiệu quả và dễ kiểm soát hơn. Điều này không chỉ cải thiện chất lượng sản phẩm mà còn nâng cao năng lực cạnh tranh cho doanh nghiệp.

Hướng dẫn set gốc phôi máy phay CNC cực dễ

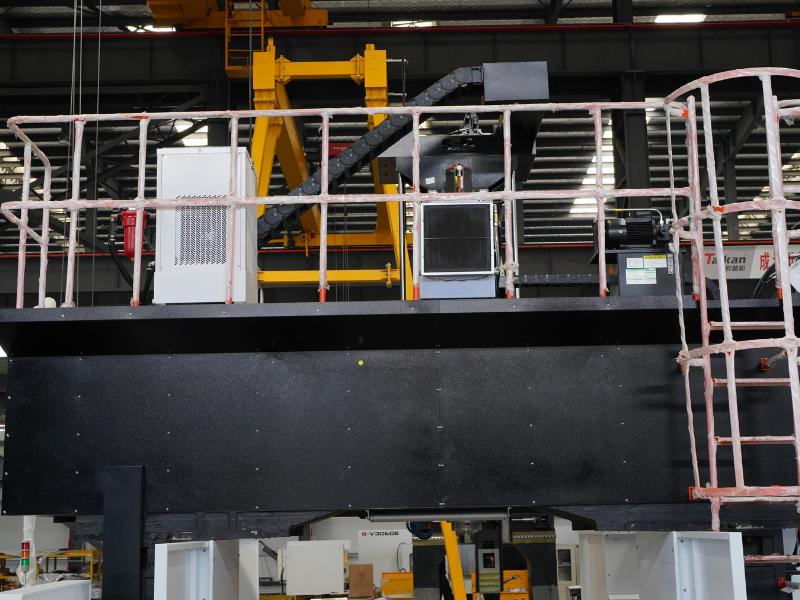

set gốc phôi máy phay cnc
Set gốc phôi máy phay CNC đảm bảo độ chính xác trong gia công

Để thực hiện việc set gốc phôi trên máy phay CNC, bạn có thể tiến hành theo các bước sau:

1. Xác định tọa độ X

– Đặt dao cách mặt trên của phôi khoảng 5mm, sau đó di chuyển bàn máy theo hướng X dương để dao nằm ngoài phạm vi phôi.

– Hạ dao xuống và di chuyển bàn máy theo hướng X âm cho đến khi dao vừa chạm vào phôi thì dừng lại. Ghi lại giá trị tọa độ X hiển thị trên máy CNC, sau đó nâng dao lên.

– Tiếp tục di chuyển bàn máy theo hướng X âm để dao ra ngoài phạm vi phôi, rồi hạ dao xuống một lần nữa.

– Di chuyển bàn máy theo hướng X dương đến khi dao chạm vào phôi, dừng lại và ghi lại giá trị tọa độ X.

– Lấy trung bình cộng của hai giá trị vừa đo được và lưu kết quả vào địa chỉ G để làm tọa độ X gốc phôi.

2. Xác định tọa độ Y

Thực hiện tương tự như bước xác định tọa độ X, nhưng di chuyển bàn máy theo phương Y.

3. Xác định tọa độ Z

– Đưa dao đến gần bề mặt trên của phôi, sử dụng chế độ định khoảng để tăng độ chính xác.

– Hạ dao cho đến khi tiếp xúc với mặt phôi, sau đó ghi lại giá trị tọa độ Z hiển thị trên máy.

– Nhập giá trị này vào địa chỉ G để lưu làm tọa độ Z gốc phôi, sau đó chuyển sang chế độ MDI để kiểm tra lại việc set gốc phôi.

Những lưu ý khi set gốc phôi máy phay CNC

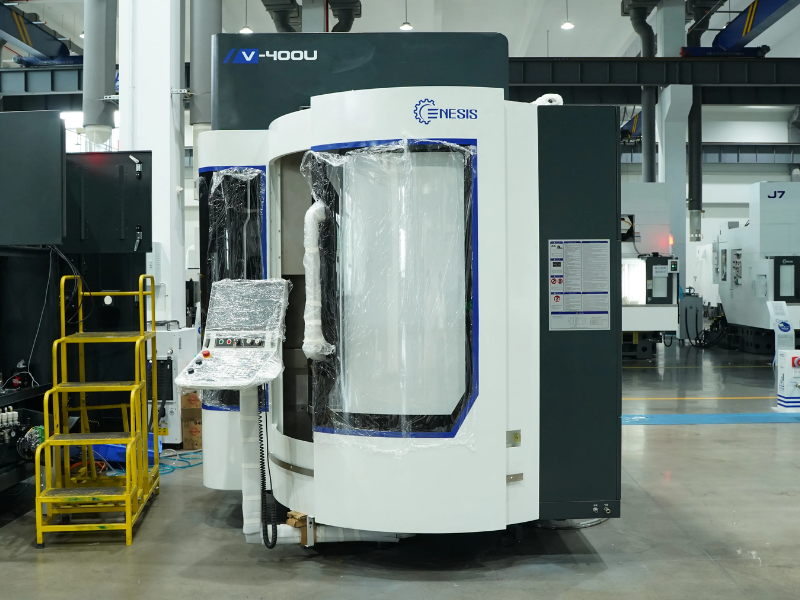

Vận hành máy CNC
Lựa chọn phương pháp set gốc phôi máy phay CNC phù hợp

Việc set gốc phôi đúng cách trên máy phay CNC không chỉ đảm bảo độ chính xác trong gia công mà còn giảm thiểu rủi ro hỏng hóc và lãng phí nguyên liệu. Dưới đây là những điểm cần lưu ý khi thực hiện:

Kiểm tra máy móc và dụng cụ:

– Đảm bảo máy phay CNC và các công cụ cắt (dao, đầu dò,…) đang trong trạng thái hoạt động ổn định.

– Kiểm tra độ chính xác của bàn máy và các chi tiết cố định phôi để tránh sai số trong quá trình gia công.

Lựa chọn phương pháp set gốc phù hợp

– Chọn cách set gốc phôi phù hợp với loại máy CNC, loại phôi, và yêu cầu kỹ thuật.

– Sử dụng các công cụ đo tọa độ như đồng hồ so hoặc đầu dò tọa độ để đạt độ chính xác cao hơn.

Đảm bảo độ sạch sẽ của phôi và dao cắt

Trước khi thực hiện, phôi và dao cắt cần được vệ sinh sạch sẽ để tránh bụi bẩn hoặc mảnh vụn gây cản trở quá trình xác định gốc.

Cẩn thận khi xác định tọa độ Z

– Đặc biệt chú ý khi hạ dao để xác định tọa độ Z, vì sai sót có thể gây trầy xước hoặc hỏng bề mặt phôi.

– Sử dụng chế độ định khoảng để điều chỉnh dao tiếp xúc với bề mặt phôi chính xác hơn.

Ghi lại và kiểm tra giá trị tọa độ

– Ghi chép chính xác các giá trị tọa độ X, Y, Z và lưu vào địa chỉ G cần thiết.

– Kiểm tra lại thông qua chế độ MDI hoặc các chương trình chạy thử để đảm bảo gốc phôi đã được thiết lập đúng.

Đảm bảo an toàn khi thao tác

– Luôn giữ khoảng cách an toàn khi vận hành máy và không đưa tay vào gần dụng cụ cắt khi máy đang hoạt động.

– Đảm bảo các nút dừng khẩn cấp hoạt động tốt để ứng phó với tình huống bất ngờ.

Thực hiện kiểm tra trước khi gia công chính thức

– Sau khi set gốc phôi, nên chạy thử chương trình gia công với chế độ không cắt hoặc cắt nhẹ để kiểm tra độ chính xác.

– Điều chỉnh nếu phát hiện bất kỳ sai lệch nào trong quá trình kiểm tra.

Xem thêm: Ứng dụng máy phay CNC trong đa dạng lĩnh vực hiện nay

Địa chỉ cung cấp máy phay CNC chất lượng, giá tốt

Taikan là thương hiệu hàng đầu trong lĩnh vực nghiên cứu và sản xuất máy phay CNC chất lượng cao, được khách hàng trên toàn thế giới tin tưởng. Từ khi ra mắt, các sản phẩm máy phay CNC của Taikan đã có mặt tại hơn 50 quốc gia trên khắp các châu lục như Châu Mỹ, Châu Âu và Châu Á. Với hơn 50.000 ứng dụng trong các ngành công nghiệp khác nhau, Taikan đã góp phần không nhỏ vào sự phát triển mạnh mẽ của ngành công nghiệp toàn cầu.

Hiện nay, TULOCTECH tự hào là đơn vị phân phối độc quyền máy CNC Taikan tại Việt Nam. Với hơn 14 năm kinh nghiệm trong lĩnh vực cung cấp máy CNC, TULOCTECH luôn được các doanh nghiệp gia công cơ khí chính xác trên cả nước tín nhiệm. Khi lựa chọn máy phay CNC Taikan tại TULOCTECH, quý khách hàng sẽ hoàn toàn yên tâm:

  • Đảm bảo 100% máy phay CNC chính hãng, nguyên tem nguyên kiện.
  • Hợp đồng mua bán rõ ràng, nêu rõ trách nhiệm các bên.
  • Chính sách bảo hành lên đến 12 tháng uy tín, chuyên nghiệp.
  • Hỗ trợ lắp đặt, vận hành, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng.
  • Đội ngũ kỹ thuật viên giàu kinh nghiệm, được đào tạo bài bản trực tiếp từ hãng Taikan.
  • Áp dụng chính sách trả góp linh hoạt đến 12 tháng

Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về cách set gốc phôi máy phay CNC, hãy liên hệ ngay với chúng tôi để được hỗ trợ nhanh nhất.
