Hướng dẫn lập trình gia công 4-5 trục Mastercam cho người mới học

Lập trình gia công 4-5 trục Mastercam là công cụ được nhiều lập trình viên CNC sử dụng hiệu quả trong thực tế. Với giao diện thân thiện cùng bộ công cụ CAM mạnh mẽ, Mastercam cho phép người dùng dễ dàng xây dựng chương trình gia công hiệu quả cho các chi tiết có bề mặt phức tạp, nhiều góc nghiêng…

Vậy lập trình gia công 4,5 trục Mastercam là gì và cách thực hiện như thế nào?

Lập trình gia công 4-5 trục Mastercam là gì?

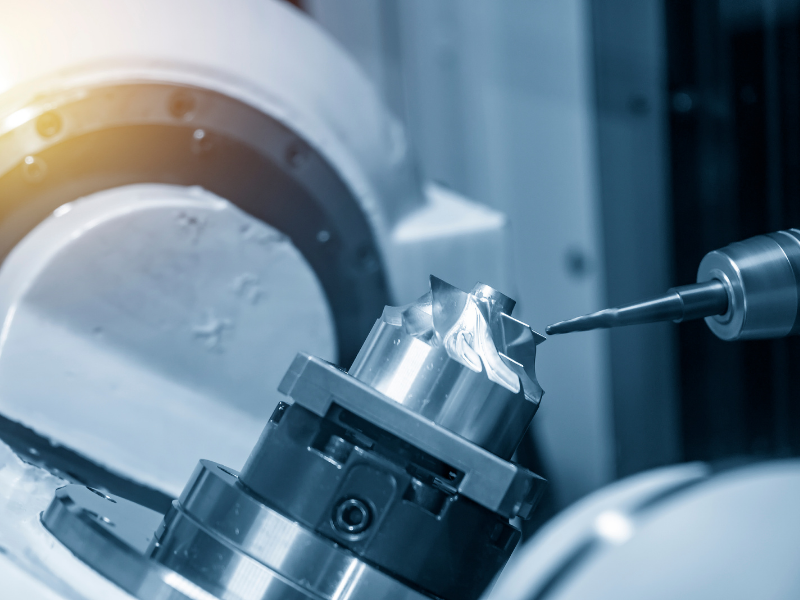

Lập trình gia công 4,5 trục Mastercam là quá trình sử dụng phần mềm Mastercam để tạo ra các đường chạy dao linh hoạt thông qua mã G-code, phục vụ gia công trên các dòng máy CNC 4 trục và 5 trục. Với điểm mạnh tích hợp sẵn công cụ CAM, người lập trình có thể dễ dàng mô phỏng toàn bộ quá trình gia công trước khi chạy thực tế. Nhờ đó, giúp giảm thiểu tối đa sự cố hoặc sai sót khi chính thức gia công.

• Đối với máy CNC 4 trục: Máy CNC 4 trục ngoài ba trục chuyển động cơ bản X, Y, Z còn có thêm một trục quay (A hoặc B) giúp gia công nhiều mặt của chi tiết mà không cần tháo gá
• Đối với máy CNC 5 trục: Các model 5 trục thường là máy 4 trục và được tích hợp thêm một trục quay nữa, cho phép dao tiếp cận chi tiết ở nhiều góc độ khác nhau, từ đó xử lý hiệu quả các bề mặt cong phức tạp

Dựa vào Mastercam sẽ giúp hỗ trợ hiệu quả nhiều chương trình gia công 4 trục và 5 trục đồng thời, chẳng hạn như gia công định vị nhiều mặt, nhiều góc khó, chi tiết có biên dạng phức tạp… Chính vì vậy mà phần mềm này được ứng dụng rất phổ biến trong nhiều lĩnh vực gia công cơ khí chính xác như ngành khuôn mẫu, hàng không, ô tô, thiết bị y tế…

Lợi ích của việc lập trình gia công 4-5 trục Mastercam

Hiện nay, lập trình gia công 4,5 trục trên Mastercam mang lại nhiều lợi ích cho người lập trình viên, kỹ thuật viên CNC và cả doanh nghiệp sản xuất.

• Gia công hiệu quả các chi tiết phức tạp: Nhờ khả năng điều khiển đồng thời nhiều trục thông qua các lệnh được lập trình trên Mastercam, dao cắt có thể tiếp cận các bề mặt nghiêng, hốc sâu hoặc các khu vực khó tiếp cận một cách dễ dàng.
• Giảm số lần gá đặt chi tiết: Việc sử dụng Mastercam giúp giảm số lần gá đặt chi tiết, thay vì phải tháo lắp và căn chỉnh nhiều lần để gia công các mặt khác nhau, máy CNC 4 trục hoặc 5 trục có thể hoàn thành nhiều nguyên công chỉ trong một lần gá.
• Tối ưu thời gian sản xuất: Với thế mạnh là lên chiến lược thông minh cho đường chạy dao, ứng dụng Mastercam giúp rút ngắn thời gian cắt gọt, giảm chuyển động không cần thiết và nâng cao tuổi thọ dụng cụ cắt.
• Hạn chế sự cố gia công: Phần mềm Mastercam còn được tích hợp tính năng mô phỏng khi gia công thực tế, cho phép phát hiện kịp thời các nguy cơ rủi ro khi gia công như va chạm giữa dao, đồ gá và chi tiết. Nhờ đó, giúp hạn chế tối đa các sự cố có thể xảy ra khi vận hành máy trong thực tế, tiết kiệm chi phí sửa chữa lớn.

HOT: THAM KHẢO LIST MÁY CNC TAIKAN BEST SELLER TRÊN THỊ TRƯỜNG HIỆN NAY

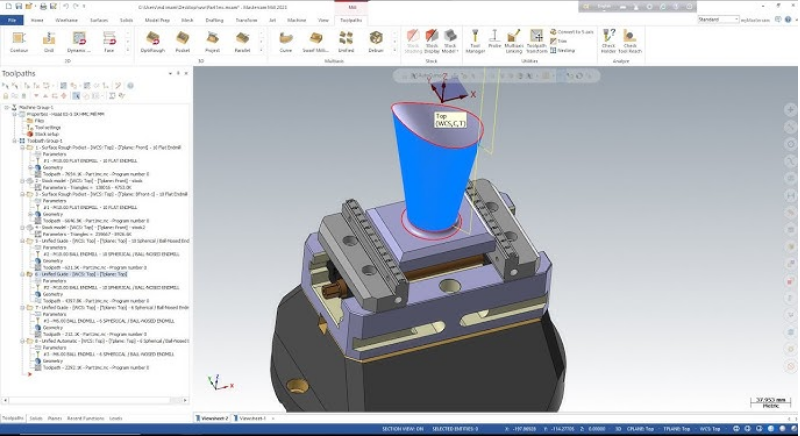

Hướng dẫn cách lập trình gia công 4-5 trục Mastercam chi tiết, dễ hiểu nhất

Đối với những người mới bắt đầu tìm hiểu cách lập trình gia công 4-5 trục Mastercam:

Bước 1: Chuẩn bị mô hình 3D

• Trước tiên, người dùng cần chuẩn bị mô hình 3D của chi tiết cần gia công. Mô hình này có thể được thiết kế trực tiếp trên phần mềm Mastercam hoặc insert từ các phần mềm CAD như SolidWorks…
• Sau khi nhập dữ liệu, cần kiểm tra kỹ các bề mặt, đường biên và kích thước để đảm bảo mô hình không có lỗi hình học ảnh hưởng đến quá trình lập trình.

Bước 2: Thiết lập thông số hệ tọa độ cho máy CNC

Tiếp theo, người lập trình cần chọn lựa lựa chọn đúng loại máy CNC để sử dụng gia công, có thể là máy CNC 4 trục hoặc máy 5 trục. Sau đó tiến hành thiết lập các thông số gồm:

• Gốc tọa độ gia công (Work Coordinate System)
• Mặt phẳng gia công
• Hướng của trục quay
• Toạ độ chuẩn của dao

Việc thiết lập chính xác hệ tọa độ và các thông số liên quan sẽ giúp chương trình hoạt động ổn định và tránh sai lệch vị trí khi đưa vào máy thực tế.

Bước 3: Khai báo phôi và đồ gá

Bên cạnh thông số, người dùng cũng cần xác định chính xác kích thước phôi trong thực tế, khi có dữ liệu chính xác phần mềm sẽ tự động tính toán và tối ưu lượng vật liệu cần bóc tách. Đồng thời, nên lập trình thêm mô hình đồ gá hoặc bàn xoay (nếu có) để hỗ trợ quá trình mô phỏng va chạm trong các bước tiếp theo.

Bước 4: Chọn chiến lược gia công phù hợp

Phần mềm Mastercam cung cấp nhiều chiến lược gia công 4,5 trục khác nhau. Trong đó:

• Đối với gia công 4 trục: các chiến lược phổ biến thường là gia công thô, gia công tinh, gia công đa mặt, gia công các bề mặt cong….
• Đối với gia công 5 trục: có thể sử dụng để gia công đa trục, gia công viền, gia công các góc khó mà 3 trục và 4 trục không thực hiện được.

Dựa vào từng yêu cầu gia công cụ thể để chọn lựa chiến lược phù hợp, đảm bảo đạt được hiệu quả tốt nhất về chất lượng sản phẩm hoàn thiện, tối ưu thời gian gia công…

Bước 5: Chọn dụng cụ cắt

Sau khi xác định chiến lược gia công, cần lựa chọn dao cắt phù hợp với vật liệu và biên dạng chi tiết. Ở bước này, cần quan tâm đến các thông số quan trọng như: loại dao, đường kính và chiều dài dao, bán kính góc dao, tốc độ cắt, lượng tiến dao…

Bước 6: Tạo đường chạy dao

Dựa trên chiến lược đã lựa chọn, Mastercam sẽ tự động tính toán đường chạy dao tối ưu. Tuy nhiên, để đảm bảo phù hợp nhất cho gia công thực tế, người dùng cần điều chỉnh thêm các thông số như chiều sâu cắt, bước tiến ngang, bước tiến dọc, góc nghiêng dao…

Sau khi hoàn tất thiết lập các thông số, phần mềm sẽ hiển thị trực quan toàn bộ quỹ đạo chuyển động của dao.

Bước 7: Mô phỏng và kiểm tra va chạm

Trước khi xuất chương trình, cần phải có bước mô phỏng và kiểm tra va chạm trực quan. Bạn có thể sử dụng chức năng Verify hoặc Machine Simulation để kiểm tra chất lượng gia công, lượng vật liệu còn dư, va chạm giữa dao và chi tiết, va chạm với đồ gá hoặc bàn máy…

Nếu phát hiện lỗi hoặc các nguy cơ va chạm, cần phải điều chỉnh lại đường chạy dao trước khi bước vào gia công thực tế.

Bước 8: Xuất mã G-code

Sau khi hoàn tất mô phỏng, tiến hành lựa chọn Post Processor tương ứng với hệ điều khiển của máy CNC như Fanuc, Mitsubishi, Syntec… Mastercam sẽ tự động chuyển đổi đường chạy dao thành mã G-code để đưa vào máy CNC thực tế.

Mẹo lưu ý để thực hiện lập trình gia công 4-5 trục Mastercam hiệu quả

Để thực hiện lập trình gia công 4-5 trục Mastercam hiệu quả, người dùng cần lưu ý các vấn đề quan trọng sau:

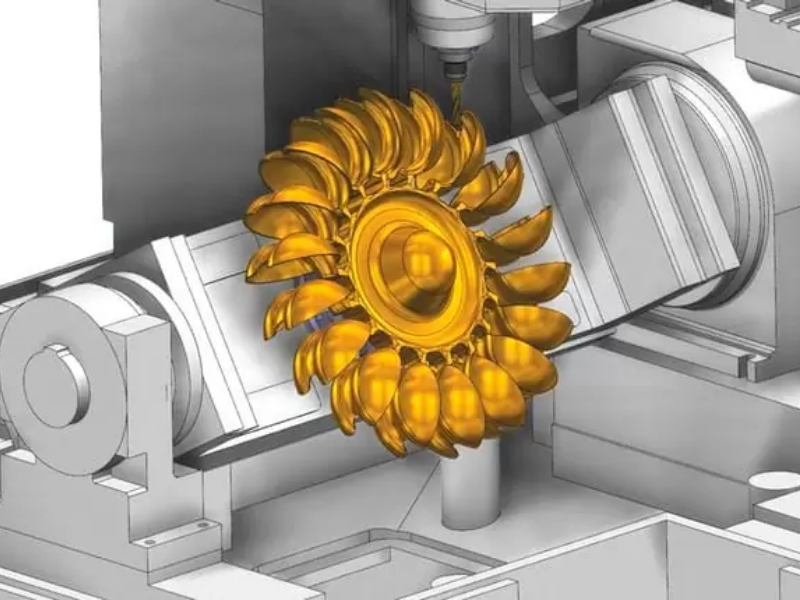

• Khi mới bắt đầu học lập trình gia công 4-5 trục trên Mastercam, người dùng nên bắt đầu từ các chi tiết đơn giản trước rồi mới chuyển sang các bề mặt phức tạp. Đây là cách để bạn hiểu rõ hơn về nguyên lý chuyển động của các trục và cách phần mềm tính toán đường chạy dao.
• Cần thường xuyên kiểm tra hướng dao cắt trong quá trình lập trình, vì chỉ cần thiết lập sai góc dao là có thể dẫn đến va chạm hoặc làm hỏng chi tiết khi gia công thực tế.
• Nên tận dụng tối đa tính năng mô phỏng gia công của Mastercam để kiểm tra toàn bộ quá trình trước khi chạy máy.
• Thường xuyên cập nhật kiến thức về chiến lược gia công đa trục, công nghệ dao cắt và các phiên bản Mastercam mới nhằm khai thác tối đa công dụng của phần mềm.

Nắm vững cách lập trình gia công 4-5 trục Mastercam từ thiết lập mô hình, lựa chọn chiến lược gia công đến mô phỏng và xuất G-code sẽ giúp người học nhanh chóng làm chủ công nghệ gia công đa trục và nâng cao hiệu quả sản xuất.
