Máy tiện CNC có chống tâm: Ưu điểm & Phân loại

Máy tiện CNC có chống tâm là một trong những sự lựa chọn đáng cân nhắc khi gia công các chi tiết trục dài, phôi có nguy cơ bị rung, võng trong quá trình cắt. Nhờ vào thiết kế chống tâm giúp nâng đỡ đầu còn lại của phôi, tăng độ ổn định và hỗ trợ duy trì độ chính xác gia công.

Vậy máy tiện CNC có chống tâm có cấu tạo cụ thể như thế nào, có những dòng nào? Nên chọn model nào phù hợp? Cùng Taikan Việt Nam tìm hiểu chi tiết trong bài viết dưới đây.

Những thông tin cần biết về máy tiện CNC có chống tâm

Máy tiện CNC có chống tâm là gì?

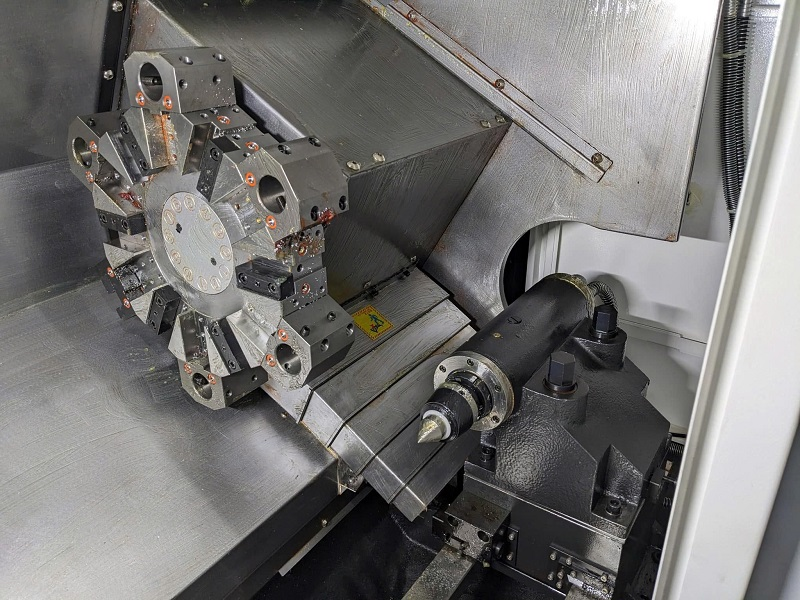

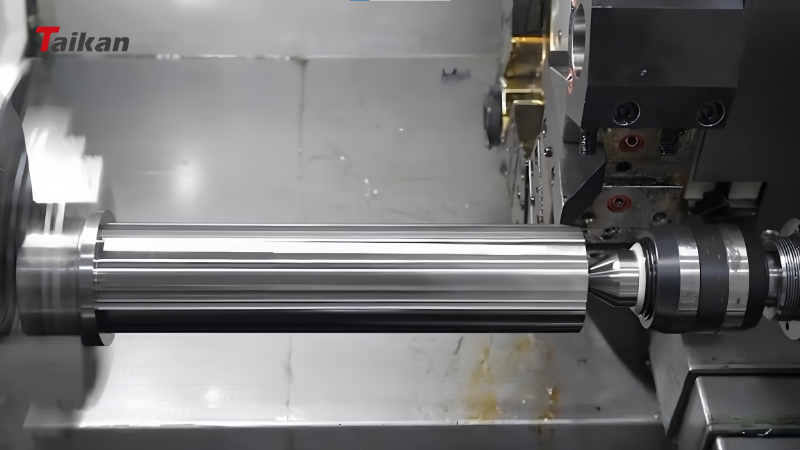

Máy tiện CNC có chống tâm là máy tiện điều khiển số được trang bị ụ động hoặc cơ cấu chống tâm để hỗ trợ phôi trong quá trình gia công. Khi tiện, phôi thường được kẹp ở một đầu bằng mâm cặp; với những chi tiết dài hoặc có độ cứng vững thấp, đầu còn lại có thể được nâng đỡ bằng mũi chống tâm.

Bộ phận này giúp hạn chế hiện tượng phôi bị võng, rung hoặc biến dạng dưới tác động của lực cắt. Nhờ đó, máy có thể duy trì độ ổn định tốt hơn khi gia công trục dài, trục bậc và các chi tiết yêu cầu độ đồng tâm.

Đặc điểm cấu tạo của máy tiện CNC có chống tâm

Máy tiện CNC có chống tâm thường gồm các bộ phận chính sau:

• Thân máy và băng dẫn hướng: Tạo nền tảng cứng vững, hỗ trợ chuyển động chính xác của các cụm máy.
• Trục chính và mâm cặp: Kẹp chặt và truyền chuyển động quay cho phôi trong quá trình gia công.
• Ụ động và mũi chống tâm: Nâng đỡ đầu phôi đối diện mâm cặp, hạn chế rung và võng khi tiện chi tiết dài. Tùy model, ụ động có thể là trang bị tiêu chuẩn hoặc tùy chọn.
• Đài dao: Giữ và thay đổi dụng cụ cắt, hỗ trợ thực hiện các nguyên công tiện mặt đầu, tiện trụ, tiện bậc, tiện rãnh và tiện ren.
• Hệ thống truyền động: Gồm động cơ servo, vít me bi và các cơ cấu dẫn hướng, điều khiển chuyển động của các trục.
• Hệ thống điều khiển CNC: Quản lý chương trình gia công, tốc độ trục chính, lượng chạy dao và các thông số vận hành.

HOT: LIST MÁY TIỆN CNC NGANG TAIKAN CHẤT LƯỢNG CAO, GIÁ TỐT

Phân loại các dòng máy tiện CNC có chống tâm

Máy tiện CNC ngang có chống tâm

Đây là dòng máy phổ biến để gia công các chi tiết dạng trục, trục bậc và phôi có chiều dài lớn. Phôi được gá theo phương ngang, một đầu kẹp trên mâm cặp và đầu còn lại được chống đỡ khi cần thiết.

Máy tiện CNC giường nghiêng có chống tâm

Dòng máy này có kết cấu giường nghiêng, thường kết hợp ray dẫn hướng tuyến tính hoặc ray con lăn để hỗ trợ chuyển động nhanh và chính xác. Thiết kế nghiêng cũng tạo thuận lợi cho việc thoát phoi, phù hợp với nhiều ứng dụng gia công chi tiết chính xác và sản xuất liên tục.

Máy tiện CNC giường phẳng có chống tâm

Kết cấu giường phẳng thường được lựa chọn trong các ứng dụng cần không gian gia công rộng hoặc xử lý những loại phôi có đặc điểm riêng về kích thước và tải trọng. Khả năng chống tâm cần được xác nhận theo cấu hình cụ thể của từng model.

Máy tiện CNC đa trục có hỗ trợ chống tâm

Một số dòng máy tích hợp thêm trục Y, dao phay sống hoặc trục chính phụ để mở rộng khả năng gia công. Tuy nhiên, đây là các tính năng riêng biệt với chức năng chống tâm; doanh nghiệp cần xác định rõ yêu cầu gia công trước khi lựa chọn cấu hình.

Các dòng máy tiện CNC Taikan có chống tâm đáng tham khảo

Taikan cung cấp nhiều dòng máy tiện CNC ngang với kích thước mâm cặp, đường kính gia công và chiều dài gia công khác nhau. Dưới đây là một số dòng nổi bật được nhiều doanh nghiệp gia công cơ khí chính xác tin dùng:

1. Máy tiện CNC Taikan HL-35H

HL-35H là máy tiện CNC ngang hướng đến gia công chi tiết có kích thước vừa và nhỏ. Máy có đường kính tiện tối đa 300 mm đối với chi tiết dạng trục, 350 mm đối với chi tiết dạng đĩa và chiều dài gia công tối đa 450 mm. Cấu hình này phù hợp để tham khảo khi doanh nghiệp cần gia công các chi tiết dạng trục, bạc hoặc chi tiết cơ khí theo lô.

Thông số kỹ thuật:

• Đường kính quay tối đa trên băng máy: Ø520 mm
• Hành trình trục X/Z: 190/500 mm
• Tốc độ trục chính tối đa: 4.000rpm
• Mâm cặp thủy lực 8 inch
• Ổ dao: 12 dao

2. Máy tiện CNC Taikan HL-45H

HL-45H có khả năng gia công chi tiết lớn hơn so với HL-35H, phù hợp với nhu cầu tiện trục và chi tiết dạng đĩa trong phạm vi kích thước của máy. Máy sử dụng kết cấu giường nghiêng 30°, ray dẫn hướng con lăn và vít me bi tốc độ cao, hỗ trợ chuyển động ổn định và độ chính xác định vị.

Thông số kỹ thuật:

• Đường kính quay tối đa trên băng máy: Ø600 mm
• Đường kính gia công tối đa: Ø380 mm đối với chi tiết dạng trục và Ø450 mm đối với chi tiết dạng đĩa
• Chiều dài gia công tối đa: 450 mm
• Hành trình trục X/Z: 240/500 mm
• Tốc độ trục chính tối đa: 2.800 rpm
• Mâm cặp thủy lực 10 inch
• Ổ dao: 12 dao

3. Máy tiện CNC Taikan HL-45HP

HL-45HP phù hợp để tham khảo khi doanh nghiệp cần gia công các chi tiết có chiều dài lớn hơn trong dòng máy tiện CNC ngang Taikan L-H. So với HL-45H, HL-45HP có chiều dài gia công tối đa lớn hơn, phù hợp để cân nhắc khi phôi dài là yếu tố quan trọng trong lựa chọn thiết bị.

Thông số kỹ thuật:

• Đường kính quay tối đa trên băng máy: Ø600 mm
• Đường kính gia công tối đa: Ø380 mm đối với chi tiết dạng trục và Ø450 mm đối với chi tiết dạng đĩa
• Chiều dài gia công tối đa: 1.000 mm
• Hành trình trục X/Z: 240/1.030 mm
• Tốc độ trục chính tối đa: 2.800 vòng/phút
• Mâm cặp thủy lực 10 inch
• Ổ dao: 12 dao

4. Máy tiện CNC Taikan D-L35

D-L35 thuộc dòng máy tiện CNC ngang Taikan. Khi cân nhắc model này cho ứng dụng có chống tâm, doanh nghiệp nên yêu cầu catalogue kỹ thuật chi tiết để xác nhận kích thước gia công, hành trình trục và cấu hình ụ động. Model cần được đánh giá dựa trên kích thước phôi thực tế, dung sai yêu cầu, vật liệu gia công và sản lượng dự kiến, thay vì chỉ dựa vào tên dòng máy.

Thông số kỹ thuật:

• Đường kính gia công tối đa (trục chính/đĩa): φ300/φ350mm
• Chiều dài gia công tối đa: 560mm
• Hành trình trục X/Z: 190/580mm
• Tốc độ trục chính: 4000rpm
• Số dao: 12 dao

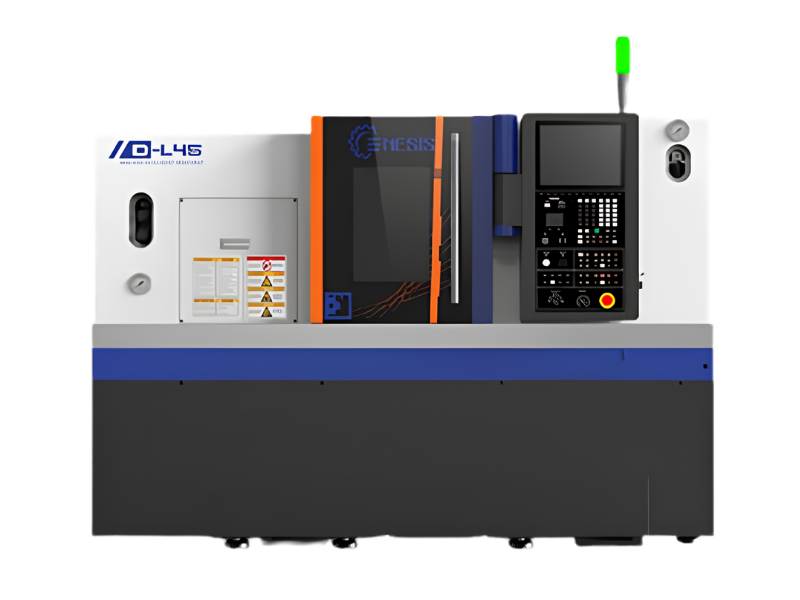

5. Máy tiện CNC Taikan D-L45

D-L45 cũng nằm trong danh mục máy tiện CNC ngang của Taikan. Để xác định mức độ phù hợp với chi tiết cần chống tâm, cần đối chiếu thông số gia công và trang bị thực tế của phiên bản được chào bán. Doanh nghiệp nên cung cấp bản vẽ chi tiết hoặc mẫu phôi cho đơn vị tư vấn để xác định khả năng gá đặt, vị trí chống tâm và phương án gia công phù hợp.

Thông số kỹ thuật:

• Đường kính gia công tối đa (trục chính/đĩa): φ380/φ450mm
• Chiều dài gia công tối đa: 560mm
• Hành trình trục X/Z: 240/580mm
• Tốc độ trục chính: 2800rpm
• Số dao: 12 dao

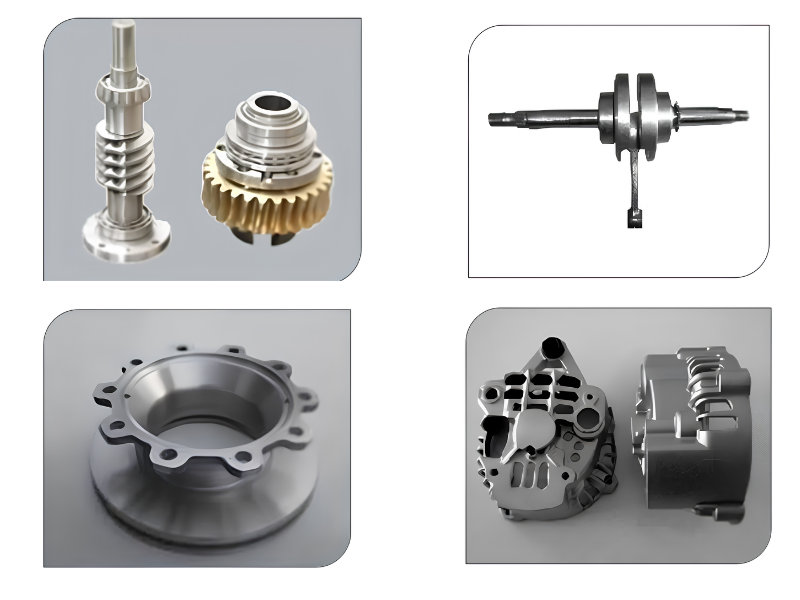

Ứng dụng của máy tiện CNC có chống tâm

• Gia công chi tiết trục dài và mảnh: Thường sử dụng cho các nhu cầu gia công phôi có tỷ lệ chiều dài trên đường kính lớn, vừa giúp giữ vững đầu tự do của phôi vừa tránh phôi bị uốn cong dưới lực cắt
• Gia công các chi tiết nặng: Hỗ trợ giảm tải trọng cho mâm cặp ở khu vực ụ trước, đảm bảo giúp phôi quay tâm chuẩn xác hơn
• Chống rung động và biến dạng nhiệt: Giảm tình trạng rung lắc, tạo bề mặt gia công nhẵn mịn hơn, đảm bảo độ đồng tâm dọc theo chiều dài trục
• Thực hiện các tác vụ lỗ tâm trên trục: Kết hợp lắp các dụng cụ như mũi khoan, mũi doa hoặc mũi ta-rô ngay tại vị trí tâm của đầu phôi
• Ứng dụng trong nhiều ngành công nghiệp: Chế tạo trục động cơ, trục truyền động, ống thép chính xác, phụ tùng ô tô, hàng không, y tế, năng lượng và gia công khuôn mẫu…

Taikan Việt Nam – Thương hiệu máy CNC chất lượng cao, giá tốt

Taikan Việt Nam là đại diện thương hiệu máy CNC Taikan tại thị trường Việt Nam, do Tập đoàn Công nghệ TLT phân phối độc quyền. Chúng tôi tự hào khi sở hữu đội ngũ kỹ thuật viên CNC giỏi, giàu kinh nghiệm, được đào tạo bài bản và sẵn sàng phản ứng nhanh với các nhu cầu của khách hàng. Đồng thời, sở hữu kho linh kiện, hệ thống phụ tùng chính hãng, thay mới khi khách hàng cần, giúp giảm thiểu thời gian ngừng máy và tối ưu chi phí vận hành.

Chọn mua máy tiện CNC có chống tâm thương hiệu Taikan do Tập đoàn Công nghệ TLT cung cấp, chúng tôi cam kết:

• Hàng chính hãng 100%, nguyên tem, nguyên kiện, giấy tờ chứng nhận nguồn gốc xuất xứ rõ ràng
• Bảo hành chính hãng 24 tháng kể từ ngày bàn giao máy
• Hỗ trợ dịch vụ lắp đặt và hướng dẫn vận hành chi tiết, đồng hành cho đến khi khách hàng nắm bắt và khai thác hết hiệu suất của máy
• Hỗ trợ trả góp linh hoạt từ 12 tháng trở lên nhằm giảm áp lực tài chính cho khách hàng khi đầu tư.

Trên đây là những thông tin về máy tiện CNC có chống tâm và một số gợi ý các model máy Taikan nổi bật. Hy vọng Quý khách hàng có thể dễ dàng đưa ra sự lựa chọn phù hợp nhất với nhu cầu gia công và sản xuất của mình. Hãy liên hệ ngay cho Taikan Việt Nam để được hỗ trợ tư vấn và báo giá tốt nhất nhé!

—————–
