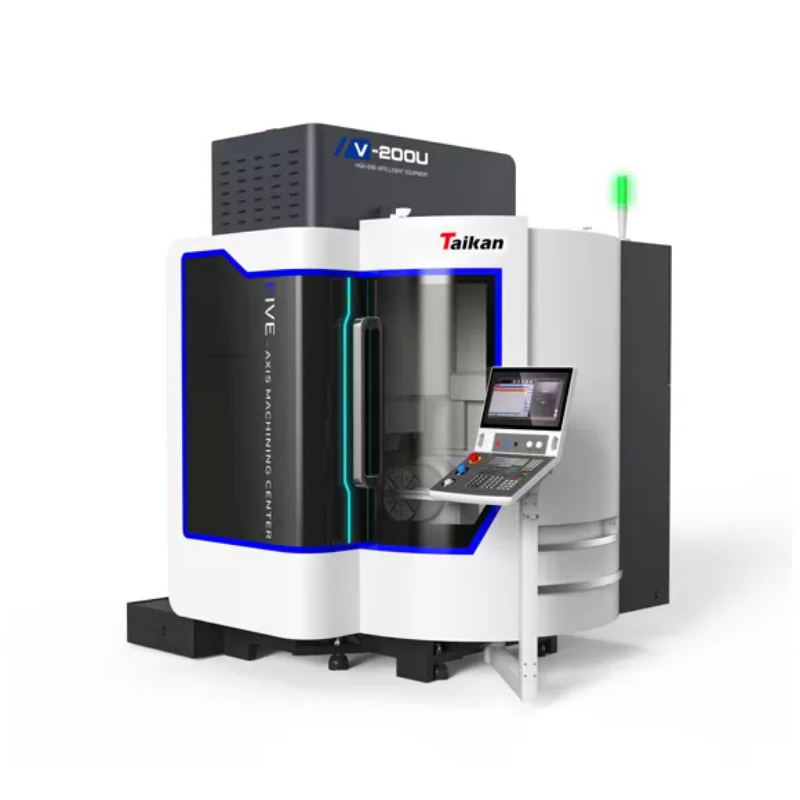

GIỚI THIỆU MÁY PHAY 5 TRỤC TAIKAN V-200U

Taikan V-200U là máy phay CNC 5 trục (5-Axis Machining Center), thuộc dòng cao cấp chuyên gia công chi tiết phức tạp, có độ chính xác cao.

THÔNG SỐ KỸ THUẬT

Mục		Đơn vị	V-200U
Hành trình	Hành trình X/Y/Z	mm	500/280/300
	Phạm vi quay trục B	°	+30°~ -120°
	Phạm vi quay trục C	°	360°
	Khoảng cách từ mũi trục chính đến bề mặt bàn làm việc	mm	100-400
Bàn	Kích thước bàn	mm	Φ260
	Tải trọng tối đa	kg	30
	Rãnh chữ T (số khe – chiều rộng khe * khoảng cách)	mm	8-14*45°(Phân bố đều)
Tốc độ	Tốc độ di chuyển nhanh của trục X/Y/Z	mm/phút	24000
Tốc độ	Tốc độ quay ngang nhanh của trục B/C	vòng/phút	50/50
Sự chính xác	Độ chính xác định vị trục X/Y/Z	mm	0,006/0,006/0,006
	Độ chính xác lặp lại trục X/Y/Z	mm	0,004/0,004/0,004
	Độ chính xác định vị trục B/C	giây	8/8
	Độ chính xác lặp lại trục B/C	giây	5/5
Trục chính	Công suất động cơ trục chính (S1/S6)	kW	11/19
	Mô-men xoắn của động cơ trục chính (S1/S6)	Nm	5/8.7
	Tốc độ trục chính	vòng/phút	0~30000
	Thông số kỹ thuật của giá đỡ dụng cụ	/	HSK E40
Kho dao	Cấu trúc kho dao	/	Kho dao ô
	Sức chứa của kho dao	T	30
	Trọng lượng dụng cụ tối đa	kg	1.2
	Chiều dài dụng cụ tối đa	mm	150
	Đường kính tối đa (đầy đủ/kế bên rỗng)	mm	φ40/φ60
Khác	Hệ thống CNC	/	Siemens SINUMERIK ONE
	Yêu cầu áp suất nguồn không khí	MPa	0,6~0,8
	Tổng công suất điện	kW	32
	Kích thước máy (chiều dàichiều rộngchiều cao)	mm	320040002700
	Trọng lượng máy chính (xấp xỉ)	KG	5500

ƯU ĐIỂM MÁY PHAY 5 TRỤC TAIKAN V-200U

Trong lĩnh vực gia công cơ khí chính xác, đặc biệt là các chi tiết phức tạp có bề mặt cong, hình dạng bất đối xứng, yêu cầu dung sai khắt khe – việc lựa chọn máy gia công 5 trục là xu hướng tất yếu. Máy phay CNC 5 trục Taikan V-200U chính là một trong những dòng máy tiêu biểu đáp ứng nhu cầu này, với khả năng vận hành mạnh mẽ, độ chính xác cao và tính ổn định vượt trội.

Gia công 5 trục đồng thời

Máy phay CNC 5 trục Taikan V-200U cho phép gia công nhiều mặt phức tạp chỉ trong một lần gá đặt, tiết kiệm thời gian và nâng cao hiệu quả.
Đặc biệt phù hợp cho các chi tiết trong ngành hàng không, khuôn mẫu, thiết bị y tế, ô tô.

Cấu trúc có độ cứng cao

Cấu trúc hình chữ O kiểu cổng trục có độ cứng cao, vật liệu gang xám chất lượng cao: Mang lại độ cứng và độ ổn định cao, giảm biến dạng và cải thiện độ chính xác.
Bố trí thanh ray dẫn hướng theo dạng bậc thang, khoảng cách ngắn từ trục chính đến dầm: Tăng cường độ cứng và cải thiện độ chính xác gia công.
Bàn quay một tay, khoảng cách tối thiểu từ điểm truyền động trục X đến điểm gia công: Giảm rung động, cải thiện độ chính xác và hiệu quả.

Bàn quay truyền động trực tiếp có độ chính xác cao

Động cơ truyền động trực tiếp không khung có mô-men xoắn cao: Cung cấp độ cứng và độ chính xác cao, truyền động trực tiếp các trục B/C, giảm tổn thất cơ học.
Máy phay CNC 5 trục Taikan V-200U có cấu trúc nhỏ gọn, rotor động cơ tích hợp với cơ cấu quay: Cải thiện độ ổn định và độ chính xác.
Stator động cơ được làm mát bằng chất làm mát: Đảm bảo độ ổn định nhiệt, giảm thiểu lỗi chính xác do thay đổi nhiệt độ.
Tốc độ tối đa của trục B/C: 50 vòng/phút: Đáp ứng nhu cầu gia công phức tạp và cải thiện hiệu quả.

Trục chính cơ giới tốc độ cao

Trục chính động cơ tốc độ cao HSK E40, tốc độ tối đa lên tới 30.000 vòng/phút.
Hệ thống làm mát trục chính giúp duy trì độ chính xác lâu dài.

ỨNG DỤNG

*Sản phẩm gia công bằng máy phay CNC 5 trục Taikan V-200U*

Gia công khuôn mẫu (khuôn ép nhựa, khuôn đúc áp lực, khuôn dập nguội).
Gia công chi tiết hàng không – vũ trụ với vật liệu hợp kim nhôm, titan.
Sản xuất linh kiện y tế: implant, dụng cụ phẫu thuật.
Gia công chi tiết ô tô, xe máy, khuôn đèn, khuôn nhựa nội thất
Nrong ngành công nghiệp 3C
Gia công các bộ phận quy trình phức tạp trong hàng không
Và các ngành công nghiệp khác

TAIKAN – THƯƠNG HIỆU MÁY CNC TẠI THỊ TRƯỜNG TRUNG QUỐC

Taikan được thành lập vào năm 2005 đang là thương hiệu máy CNC số 1 tại thị trường Trung Quốc, với số lượng bán ra đạt hàng chục nghìn chiếc/ mẫu/ năm. Hiện nay, máy CNC Taikan đang có mặt tại hơn 50 quốc gia trên toàn thế giới từ Châu Âu, Châu Mỹ và Châu Á. Đồng thời, có hơn 50.000 ứng dụng với máy CNC Taikan trong ngành công nghiệp, đóng góp quan trọng vào sự phát triển toàn cầu.

TULOCTECH là nhà phân phối độc quyền của Taikan tại thị trường Việt Nam và chúng tôi có hơn 15 năm kinh nghiệm trong lĩnh vực cung cấp máy CNC, được hàng ngàn khách hàng trên khắp cả nước lựa chọn. Với uy tín và những thế mạnh của mình, TULOCTECH luôn mang lại những lợi ích tốt nhất của khách hàng khi mua Máy phay CNC 5 trục Taikan V-200U.

Đảm bảo 100% hàng chính hãng, nguyên tem nguyên kiện
Chính sách bảo hành minh bạch, với thời gian lên đến 12 tháng
Đáp ứng ngay lập tức khi máy khách hàng bị lỗi với linh kiện có sẵn tại kho
Đội ngũ kỹ thuật giàu kinh nghiệm, được kỹ thuật hãng Taikan đào tạo trực tiếp
Luôn giúp khách hàng có sự lựa chọn tốt nhất
Trả góp 12 tháng
Bảo hành 24 tháng

Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về máy phay CNC 5 trục Taikan V-200U hãy liên hệ với TULOCTECH nhé!

————
