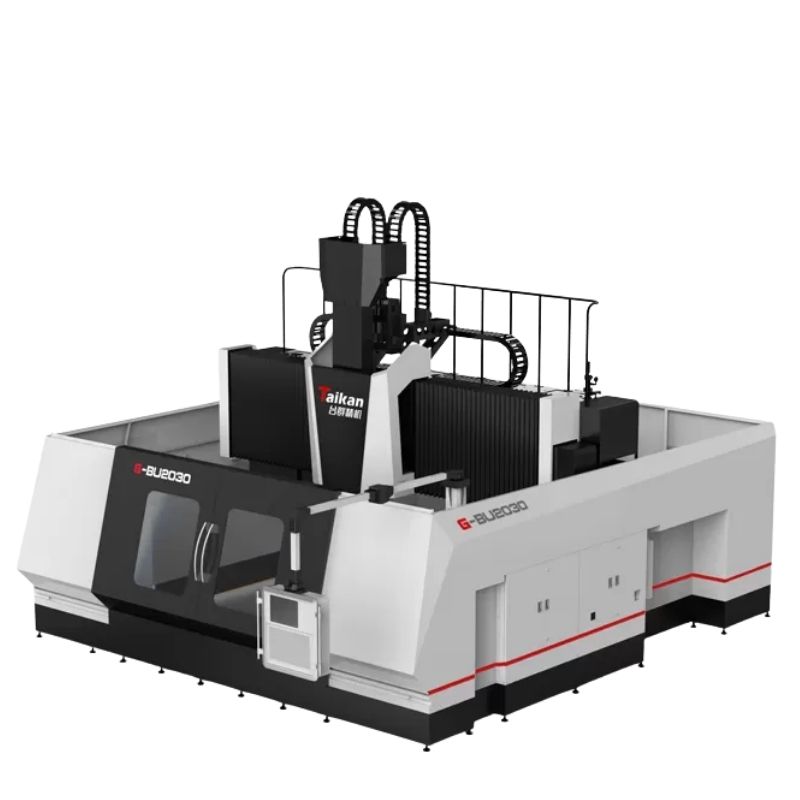

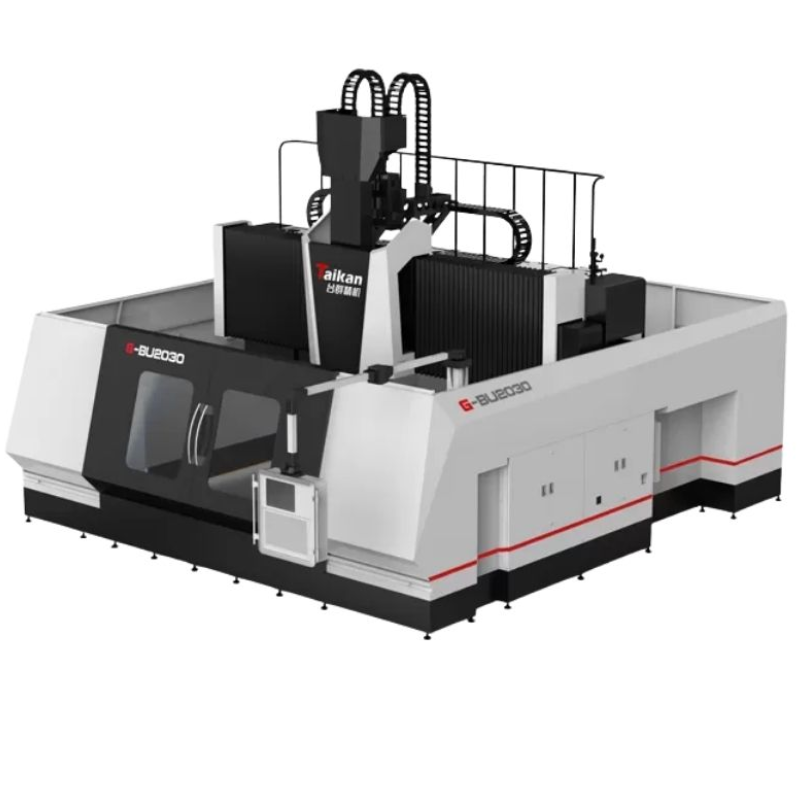

THÔNG TIN MÁY PHAY GIƯỜNG CNC 5 TRỤC TAIKAN G-BU2030
Máy phay giường CNC 5 trục Taikan G-BU2030 thực hiện gia công 5 trục đồng thời, cho phép gia công các bề mặt không gian phức tạp trong một lần gá, giảm sai số do nhiều lần lắp đặt. Hành trình lớn với X ~3200 mm, Y ~2200 mm, Z ~1000 mm, đáp ứng được gia công các chi tiết lớn, phôi dài hoặc rộng và spindle tốc độ cao, công suất mạnh, cùng mô-men lớn giúp máy vừa có khả năng cắt mạnh, vừa giữ được độ hoàn thiện mặt tốt khi cần.
THÔNG SỐ KỸ THUẬT
|
Mục |
Đơn vị |
G-BU2030 |
|||
| Hành trình | Hành trình trục X | mm | 3200 | ||
| Hành trình trục Y | mm | 2200 | |||
| Hành trình trục Z | mm | 1000 | |||
| Khoảng cách từ mũi trục chính đến bàn | mm | 100～1100 | |||
| Chiều rộng cổng hiệu quả | mm | 3200 | |||
| Bàn | Kích thước bàn | mm | 2000*3000 | ||
| Tải trọng tối đa | kg/ m2 | 5000 | |||
| Rãnh chữ T | mm | 28 | |||
| Trục chính | Công suất trục chính | KW | 30 | ||
| Tốc độ tối đa | vòng/phút | 18000 | |||
| Mô-men xoắn đầu ra | Nm | 72/85 | |||
| Phần Ram | mm | 420×420 | |||
| Độ côn trục chính | HSK-A63 | ||||
| Tốc độ | Phạm vi tốc độ nạp liệu (Cắt) | mm/phút | 20/20/20 | ||
| Tốc độ di chuyển nhanh (trục X/Y/Z) | mm/phút | 24000/24000/24000 | |||
| Sự chính xác | Độ chính xác định vị | Với quy mô | mm | 0,020/0,015/0,01 | |
| Không có thang đo | mm | 0,03/0,025/0,02 | |||
| Khả năng lặp lại | Với quy mô | mm | 0,013/0,011/0,009 | ||
| Không có thang đo | mm | 0,018/0,015/0,012 | |||
| Khác | Đối trọng trục Z | Cân bằng thủy lực + nitơ | |||
| Hệ thống CNC | SIEMENS ONE | ||||
| Cung cấp không khí | Chảy | L/phút | 500 | ||
| Áp lực | MPa | 0,45~0,8 | |||
| Dung tích bình chứa chất làm mát | L | 140 | |||
| Kích thước máy (D x R x C) | mm | 8500×6600×5200 | |||
| Trọng lượng máy (xấp xỉ) | kg | 35000 | |||
ĐẶC ĐIỂM ĐIỂM MÁY PHAY GIƯỜNG CNC 5 TRỤC TAIKAN G-BU2030
Cấu trúc máy
- Máy có cấu trúc khung giàn trên cao với bàn làm việc cố định.
- Các thành phần chính được làm bằng gang có độ bền cao.
Đường dẫn
- Tất cả các trục XYZ đều được trang bị đường dẫn hướng tuyến tính con lăn chịu lực nặng,
- Thanh dẫn hướng trục Y sử dụng cấu trúc bậc thang với nhịp thanh dẫn hướng rộng để tăng khả năng chịu tải.
- Đường dẫn hướng trục Z có 4 đường dẫn hướng được lắp đặt ở góc 90° với 12 khối tuyến tính để hỗ trợ đường dẫn hướng trục Z, mang lại độ cứng trục chính mạnh mẽ và hiệu suất tốc độ cao tốt.
Vít me bi
- Trục XY sử dụng cấu trúc truyền động trục vít bi lớn.
- Trục Z sử dụng động cơ trục vít bi truyền động trực tiếp.
Đơn vị trục chính
- Bộ phận trục chính sử dụng đầu phay xoay đôi A/C liên kết 5 trục Zhongke Ibeg T70.5, có thể gia công liên kết 5 trục các bề mặt phức tạp.
- Với bộ mã hóa có độ chính xác cao và hệ thống kẹp thủy lực, trục A và C có thể được kẹp ở bất kỳ góc nào trong phạm vi hoạt động của chúng (trục C ±360°, trục A ±110°).
- Trục chính tiêu chuẩn 18000 vòng/phút có khả năng cắt liên tục, nhanh chóng và có độ chính xác cao.
- Trạm bơm thủy lực độc lập đảm bảo kẹp dụng cụ an toàn và đáng tin cậy.
- Các trục truyền động bằng động cơ và A/C được trang bị hệ thống làm mát kiểm soát nhiệt độ.
ỨNG DỤNG
Máy phay giường CNC 5 trục Taikan G-BU2030 được sử dụng để gia công các chi tiết phức tạp, nhôm và hợp kim nhôm, cũng như các vật liệu khó gia công. Máy có khả năng gia công các bề mặt không gian phức tạp với độ chính xác và hiệu suất cao.
