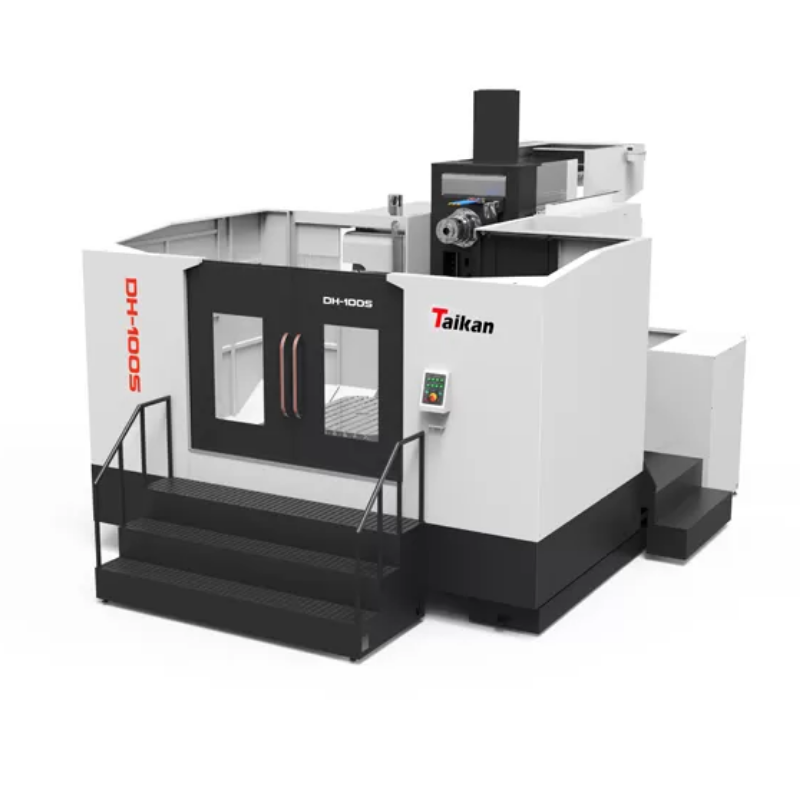

GIỚI THIỆU MÁY PHAY CNC NGANG TAIKAN DH-100S

Máy phay ngang CNC Taikan DH-100S chủ yếu thích hợp cho việc gia công các bộ phận cỡ lớn và vừa trong ô tô, năng lượng, máy xây dựng, khuôn mẫu và các ngành công nghiệp khác. Nó đặc biệt thích hợp để gia công các bộ phận hình dạng đặc biệt và các bộ phận hộp.

Kẹp phôi một lần có thể hoàn thành các quá trình phay, khoan, doa, mở rộng, doa, đục lỗ, ta rô và các quy trình khác. Máy công cụ sử dụng cấu trúc hình chữ T ngược, bàn làm việc di chuyển sang trái và phải (trục X), bệ đỡ đầu di chuyển lên và xuống (trục Y) và cột di chuyển về phía trước và phía sau (trục Z) và được trang bị một đôi trao đổi bàn quay và một ổ đĩa công cụ servo đĩa lớn.

Máy phay ngang CNC Taikan DH-100S áp dụng thiết kế cấu trúc mở, bảo vệ đơn giản và bảo trì thuận tiện. Cung cấp đủ không gian để xếp dỡ các bộ phận vừa và lớn khác nhau, giúp khách hàng vận hành thuận tiện hơn.

THÔNG SỐ KỸ THUẬT

Tên			Đơn vị	DH-100S	Nhận xét
Hành trình	X/Y/Z		mm	2000/1300/1200
	Khoảng cách từ mặt đầu trục chính đến tâm bàn		mm	350-1550
	Khoảng cách từ trục chính đến mặt bàn		mm	150-1450
	Kích thước phôi tối đa		mm	φ2000×1300
Bàn	Kích cỡ		mm	1000*1250
	Tải trọng tối đa		kg	5000
	Rãnh T-hàng (số rãnh × chiều rộng rãnh × khoảng cách)		mm	9×22×100
	Đơn vị cài đặt tối thiểu		°	0,001
Trục chính	Công suất (S1/S6 15%)		kW	28/42
	Mô-men xoắn (S1/S6 15%)		Nm	334/630
	Tốc độ		vòng/phút	10000
	Thuôn nhọn		–	BT50
Tốc độ	Công suất động cơ trục cấp liệu		kW	6,4/5,4/6,4/5,4
Tốc độ	Di chuyển nhanh trục X, Y, Z		m/phút	24/24/24
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	X/Y/Z: 0,012 (không có lưới), 0,01 (có lưới)B: 10”, 8” (có lưới)	VDI3441
Độ chính xác	Độ chính xác định vị lặp lại (X/Y/Z)		mm	X/Y/Z: 0,008 (không có lưới), 0,006 (có lưới)B: 8”, 6” (có lưới)	VDI3441
Kho dao	Dung tích		T	40
	Chiều dài dao		mm	500
	Đường kính dao		mm	125/250
	Trọng lượng dao		kg	18
Khác	Hệ thống		–	Siemens 828D
	Nguồn không khí	chảy	L/phút	500 (ANR)
	Nguồn không khí	áp lực	MPa	0,6~0,8
	Tổng công suất điện		KVA	65
	Kích thước (DRC)		mm	7130×4812×4125
	Tổng trọng lượng		kg	19000

ƯU ĐIỂM MÁY PHAY CNC NGANG TAIKAN DH-100S

Giường hàn độ bền cao có cấu trúc hình chữ T ngược kiểu chia tách , và phần còn lại của các bộ phận lớn cơ bản được làm bằng cát nhựa chất lượng cao và vật liệu gang có độ bền cao, do đó máy công cụ có độ cứng cao và độ chính xác ổn định. Các vật đúc chính đã trải qua phân tích phần tử hữu hạn, và bố trí sườn đã được tối ưu hóa để đáp ứng đầy đủ nhu cầu cắt mô-men xoắn cao của máy công cụ.

Thiết kế hỗ trợ cấu trúc kéo dài trước ở cả hai đầu của trục vít ba trục có thể làm giảm hiệu quả ảnh hưởng của độ giãn dài do nhiệt của trục vít và cải thiện độ chính xác gia công của máy công cụ.

Tất cả các thanh dẫn ba trục đều sử dụng các thanh dẫn hướng tuyến tính con lăn hạng nặng được nhập khẩu, có ma sát thấp, khả năng chịu lực mạnh, độ rung thấp ở tốc độ cao, không bị rão ở tốc độ thấp và độ chính xác định vị cao.

Máy công cụ được trang bị hệ thống bôi trơn mỡ tự động tập trung, thực hiện bôi trơn tự động định kỳ theo thời gian làm việc của máy công cụ. Máy công cụ có môi trường làm việc sạch sẽ, chi phí sử dụng thấp và dễ bảo trì.

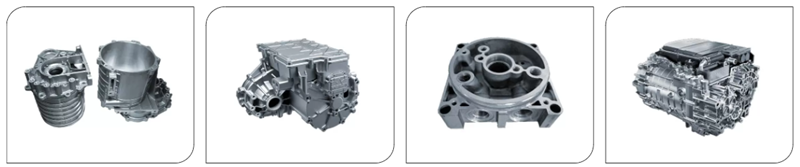

ỨNG DỤNG

TAIKAN – THƯƠNG HIỆU MÁY CNC TẠI THỊ TRƯỜNG TRUNG QUỐC

Taikan được thành lập vào năm 2005 đang là thương hiệu máy CNC số 1 tại thị trường Trung Quốc, với số lượng bán ra đạt hàng chục nghìn chiếc/ mẫu/ năm. Hiện nay, máy CNC Taikan đang có mặt tại hơn 50 quốc gia trên toàn thế giới từ Châu Âu, Châu Mỹ và Châu Á. Đồng thời, có hơn 50.000 ứng dụng với máy CNC Taikan trong ngành công nghiệp, đóng góp quan trọng vào sự phát triển toàn cầu.

TULOCTECH là nhà phân phối độc quyền của Taikan tại thị trường Việt Nam và chúng tôi có hơn 15 năm kinh nghiệm trong lĩnh vực cung cấp máy CNC, được hàng ngàn khách hàng trên khắp cả nước lựa chọn. Với uy tín và những thế mạnh của mình, TULOCTECH luôn mang lại những lợi ích tốt nhất của khách hàng khi mua máy CNC Taikan.

Đảm bảo 100% hàng chính hãng, nguyên tem nguyên kiện
Chính sách bảo hành minh bạch, với thời gian lên đến 24 tháng
Đáp ứng ngay lập tức khi máy khách hàng bị lỗi với linh kiện có sẵn tại kho
Đội ngũ kỹ thuật giàu kinh nghiệm, được kỹ thuật hãng Taikan đào tạo trực tiếp
Luôn giúp khách hàng có sự lựa chọn tốt nhất
Trả góp 12 tháng

Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về máy phay ngang CNC Taikan DH-100S hãy liên hệ với TULOCTECH nhé!

————
