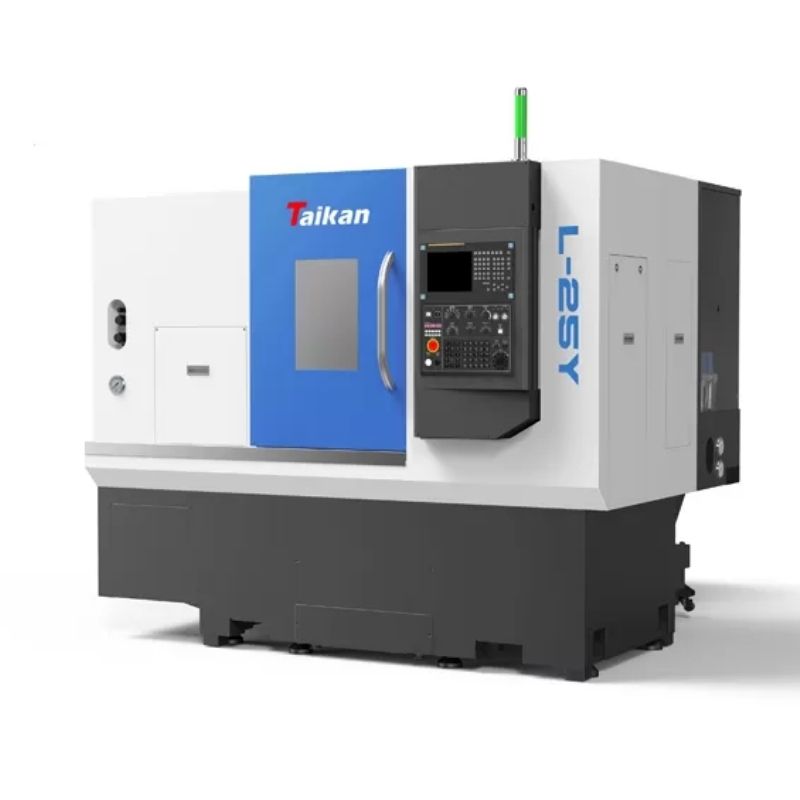

GIỚI THIỆU MÁY TIỆN CNC NGANG TAIKAN L-25Y
Taikan L-25Y là máy tiện-phay ngang CNC có trục Y (turning-milling with Y-axis), độ chính xác cao, dùng cho các chi tiết phức tạp cần tiện, khoan, doa, taro phụ và có yêu cầu xử lý theo nhiều hướng. Máy thuộc series L-Y của Taikan, thích hợp cho sản xuất chi tiết cơ khí trong ngành van, ô tô, máy công trình, đóng tàu,… với độ ổn định, độ cứng cao, cấu trúc nghiêng để thoát phoi tốt cùng các hệ thống bảo vệ, bôi trơn, làm mát tự động.
THÔNG SỐ KỸ THUẬT:
| Hạng mục | Đơn vị | L-25Y | Nhận xét | |
| Phạm vi xử lý | Đường kính quay tối đa | mm | φ520 | |
| Đường kính gia công tối đa (trục/tấm) | mm | φ 200/ φ 250 | ||
| Chiều dài xử lý tối đa | mm | 330 | ||
| Đường kính thanh tối đa | mm | φ52 | ||
| Hành trình | Hành trình trục X | mm | 190 | |
| Công suất động cơ trục X/mô-men xoắn dừng | kW/Nm | 1.8/11 | ||
| Hành trình trục Y | mm | 100（±50） | ||
| Công suất động cơ trục Y/mô-men xoắn dừng | kW/Nm | 1.8/11 | ||
| Hành trình trục Z | mm | 400 | ||
| Công suất động cơ trục Z/mô-men xoắn dừng | kW/Nm | 1.8/11 | ||
| Trục chính | Công suất đầu ra (S1/S6) | kW | 7,5/11 | |
| Hình dạng đầu trục chính | A2-5 | |||
| Tốc độ quay của trục chính | vòng/phút | 0-6000 | ||
| Đường kính lỗ | mm | φ67 | ||
| Chuck | Mâm cặp thủy lực 3 chấu | inch | 6 | rỗng |
| Đuôi trục | Đường kính/hành trình ống đuôi | mm | φ70/100 | Không bắt buộc |
| Lỗ côn ống đuôi | Morse | Morse 4# | Trung tâm trực tiếp | |
| Tốc độ | Tốc độ di chuyển nhanh theo trục X | m/phút | 30 | |
| Tốc độ di chuyển nhanh theo trục Y | m/phút | 10 | ||
| Tốc độ di chuyển nhanh của trục Z | m/phút | 30 | ||
| Tốc độ cắt | mm/phút | 1-8000 | ||
| Giá đỡ dụng cụ | Công suất dụng cụ | T | 12 | |
| Công suất động cơ đầu nguồn/mô-men xoắn dừng | kW | 2,7kw/12-46N | αi S 12/4000-B | |
| Tốc độ tối đa của dụng cụ điện | vòng/phút | 4000 | ||
| Thông số kỹ thuật của giá đỡ dụng cụ | mm | BMT45 | ||
| Thông số kỹ thuật của giá đỡ dụng cụ tiện | mm | 25×25 | ||
| Đường kính tối đa của giá đỡ dụng cụ khoan | mm | Φ32 | ||
| Khả năng xử lý giá đỡ dụng cụ | Công suất phay tối đa của máy công cụ điện | Đường kính dao phay × độ sâu phay × bước tiến φ 20mm × 10mm × 40 (mm/phút) | 45 Thép | |
| Khả năng khoan tối đa của dụng cụ điện | Đường kính mũi khoan × tốc độ tiến dao φ14 (mm) × 0,15 (mm/r) | 45 Thép | ||
| Khả năng khai thác tối đa của dụng cụ điện | M10×1.5 | 45 Thép | ||
| Sự chính xác | Độ chính xác định vị trục X | mm | 0,006 | |
| Độ chính xác định vị trục Y | mm | 0,02 | ||
| Độ chính xác định vị trục Z | mm | 0,006 | ||
| Độ chính xác định vị trục C | giây cung | 51 | ||
| Độ lặp lại trục X | mm | 0,004 | ||
| Độ lặp lại trục Y | mm | 0,005 | ||
| Độ lặp lại trục Z | mm | 0,004 | ||
| Độ lặp lại trục C | giây cung | 20 | ||
| Khác | Công suất cung cấp điện | kVA | 25 | |
| Thể tích chất làm mát | L | 150 | ||
| Kích thước | mm | 2500*3100*2100 | ||
| Tổng trọng lượng | kg | 3800 | ||
ĐẶC TÍNH CỦA MÁY TIỆN CNC NGANG TAIKAN L-25Y
- Hệ thống truyền động chính của máy tiện CNC ngang Taikan L-25Y sử dụng ổ đĩa đai trục chính cơ học tốc độ cao, hiệu suất cao và phạm vi tốc độ trục chính là 0-6000r/PHÚT. Hỗ trợ phía trước của trục chính sử dụng ba vòng bi tiếp xúc góc, và hỗ trợ phía sau sử dụng hai vòng bi tiếp xúc góc để đáp ứng các yêu cầu về lực cắt hướng trục và hướng tâm.
- Được trang bị tháp pháo công cụ hỗ trợ bmt45, có công cụ thay đổi tốc độ nhanh và độ tin cậy cao.
- Cấu trúc cơ khí có độ cứng cao, khung máy đúc bằng gang chất lượng cao, dẫn hướng con lăn (rolling guide rails) kết hợp vitme bi êm, ít sinh nhiệt, giúp giữ độ chính xác ổn định.
- Có trục Y bổ sung giúp thực hiện các phép phay/ghép dao phụ, khoan/doa/ren phụ trên chi tiết mà không cần tháo gá, tăng tính linh hoạt và giảm thời gian gia công.
- Tháp dao BMT45 với 12 vị trí, dao tiện ± phay phụ khả thi, nhiều loại gia công trong một lần gá
ỨNG DỤNG MÁY TIỆN CNC NGANG TAIKAN L-25Y
TAIKAN – THƯƠNG HIỆU MÁY CNC SỐ 1 TẠI THỊ TRƯỜNG TRUNG QUỐC
Taikan – thương hiệu máy CNC số 1 tại thị trường Trung Quốc, được thành lập vào năm 2005. Đây là hãng chuyên sản xuất các dòng máy CNC uy tín, chất lượng cao, hiện đang có mặt tại hơn 20 quốc gia trên toàn thế giới từ Châu Mỹ, Châu Âu đến Châu Á. Đồng thời, có hơn 50.000 ứng dụng với máy CNC Taikan trong ngành công nghiệp, đóng góp quan trọng vào sự phát triển trong ngành công nghiệp toàn cầu.
Hiện tại, TULOCTECH đang là nhà phân phối độc quyền của Taikan tại thị trường Việt Nam. Với hơn 15 năm kinh nghiệm trong lĩnh vực cung cấp máy tiện CNC mới, được các doanh nghiệp gia công cơ khí trên khắp cả nước tin tưởng lựa chọn. Khi mua máy tiên CNC ngang tại TULOCTECH, quý khách hàng hoàn toàn yên tâm:
- Cam kết 100% máy tiện CNC ngang Taikan L-25Y hàng chính hãng
- Máy mới, nguyên tem, nguyên kiện
- Chính sách bảo hành minh bạch, bảo hành 24 tháng với mọi sản phẩm
- Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng máy tận nơi cho khách hàng
- Đáp ứng ngay lập tức khi máy khách hàng bị lỗi
- Đội ngũ kỹ thuật giàu kinh nghiệm, được kỹ thuật hãng Taikan đào tạo trực tiếp
- Giá máy tiện CNC ngang Taikan L-25Y hợp lý, trả góp 12 tháng giúp khách hàng giảm áp lực tài chính
- Dịch vụ nâng tầm, luôn giúp khách hàng có sự lựa chọn tốt nhất.
Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về giá máy tiện CNC ngang Taikan L-25Y hãy liên hệ với chúng tôi nhé!
————
