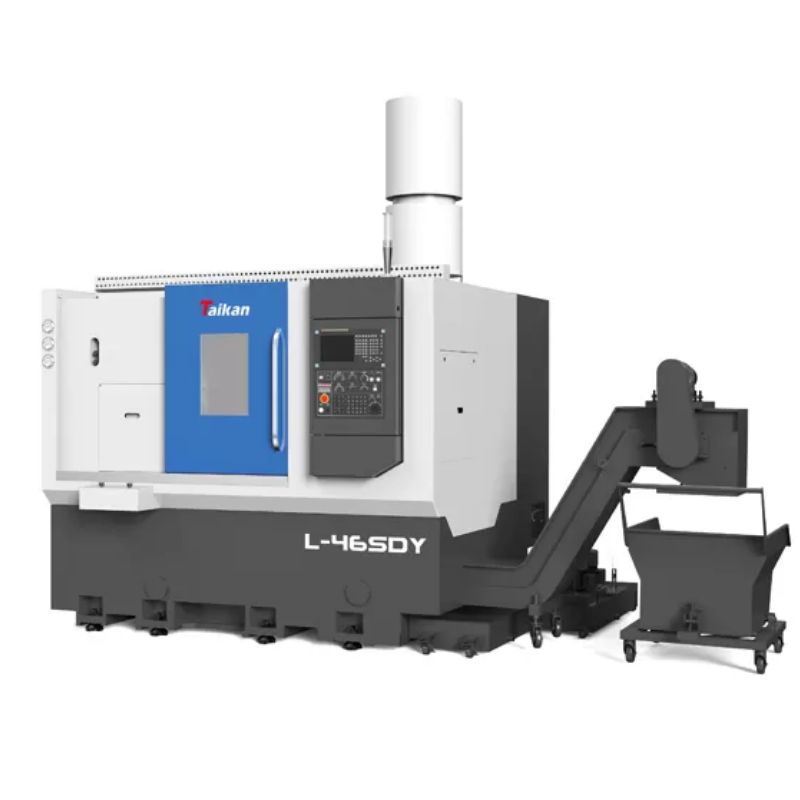

GIỚI THIỆU MÁY TIỆN CNC NGANG TAIKAN L-46SDY
Taikan L-46SDY là máy tiện ngang có chức năng tiện + phay phụ (turning/milling compound), trang bị trục phụ Y, hai trục chính (dual-spindle) và hai turret dao (dual-turret). Máy được thiết kế để gia công các chi tiết dạng trục hoặc đĩa ngắn, với độ phức tạp hình học cao, yêu cầu độ chính xác cao và nhiều bước gia công phụ (khoan, doa, taro, phay mặt bên).
Máy tiện CNC ngang Taikan L-46SDY có thân giường nghiêng và bàn trượt (saddle) giúp thoát phoi tốt, bố trí bao che hoàn toàn, hệ thống thoát phoi & thu nước riêng. Thiết kế đảm bảo tính linh hoạt, hiệu suất, và giảm thời gian không gia công (idle time) trong sản xuất loạt nhỏ đến trung bình.
THÔNG SỐ SẢN PHẨM
|
Sản phẩm |
Đơn vị |
L-46SDY |
|
| Phạm vi gia công | Tối đa đường kính xoay trên giường | Mm | Φ570 |
| Tối đa đường kính quay trên yên xe | Mm | Φ320 | |
| Tối đa đường kính quay | Mm | Φ130 | |
| Tối đa chiều dài quay | Mm | 130 | |
| Hành trình | Trục X1, X2 | Mm | 200 、 300 |
| Trục Y1 | Mm | ± 50 | |
| Gia công hiệu quả Y1 | Mm | ± 45 | |
| Trục Z1, Z2 | Mm | 320 、 300 | |
| Trục chính/trục phụ | Kích thước mâm cặp | Inch | 6″ |
| Tối đa tốc độ | Rpm | 6000 | |
| Tốc độ cơ bản | Rpm | 2000 | |
| Loại đầu trục chính | A2-5 | ||
| Trục chính thông qua Kích thước lỗ | Mm | Φ57 | |
| Công suất trục chính cơ giới | KW | 8/15/17 | |
| Đường kính thanh điều chỉnh được | Mm | Φ45 | |
| Trục phay | Tối đa tốc độ | Rpm | 4000 |
| Dung tích khoan | Mm | Φ16 × 1.5 | |
| Khả năng khai thác | [Mm] x | M12x1.75 | |
| [Mm] | |||
| Động cơ trục phay | KW | 2.7 | |
| Giao diện tháp pháo | Bmt45 | ||
| Tốc độ nạp | Tốc độ di chuyển nhanh trục x | Mm/phút | 18000 |
| Tốc độ di chuyển nhanh trục z | Mm/phút | 18000 | |
| Tốc độ di chuyển nhanh trục Y | Mm/phút | 10000 | |
| Động cơ | Động cơ trục chính | KW | > 11 |
| Động cơ bơm làm mát | KW | 0.75 | |
| Nguồn điện/không khí | Công suất cung cấp điện (tốc độ cố định liên tục) | KVA/KW | 64kva/44,75kw |
| Nguồn không khí | L/phút | 0,5mpa/100 | |
| Làm mát | Dung tích bể nước | L | 130 |
| Kích thước/Trọng lượng | Khoảng cách từ tâm trục chính đến mặt đất | Mm | 1070 |
| Chiều cao máy | Mm | 2060 | |
| Diện tích chiếm dụng (L × W) | Mm × mm | 2410 (không có băng tải chip) × 2210 | |
| Trọng lượng máy (xấp xỉ) | Kg | 5000 | |
ĐẶC TÍNH CỦA MÁY TIỆN CNC NGANG TAIKAN L-46SDY
- Dual-spindle & dual-turret: Có hai trục chính và hai tháp dao, giúp thực hiện đồng thời hoặc liên tiếp gia công hai đầu hoặc nhiều thao tác trên chi tiết mà không cần xoay/chuyển chi tiết thủ công, tăng năng suất.
- Trục Y phụ trợ ±50 mm: Tăng khả năng gia công mặt bên/trực tiếp từ bên, thực hiện phay/doa/bục rãnh bên mà không cần xoay chi tiết, giảm thời gian gá đặt & sai số.
- Dẫn hướng & vitme cao cấp: Sử dụng guide rails (THK hoặc PMI) loại rolling/roller & vitme bi được tiền tải (preloaded) giúp chuyển động trơn tru, độ cứng & độ chính xác cao, ít biến dạng khi gia công nhanh hoặc dưới tải nặng.
- Vỏ máy & hệ thống thoát phoi/chống bụi tốt: Bao máy kín hoàn toàn (single left sliding door), hệ thống băng chuyền phoi tùy chọn, bồn thu nước & phoi riêng — giúp vệ sinh máy dễ dàng, bảo vệ các linh kiện, giảm hao mòn do phoi.
- Tốc độ di chuyển nhanh (rapid) lớn: X/Z rapid lên tới 18.000 mm/min, Y rapid ~10.000 mm/min — giúp giảm thời gian không cắt, cải thiện hiệu suất sản xuất.
ỨNG DỤNG MÁY TIỆN CNC NGANG TAIKAN L-46SDY

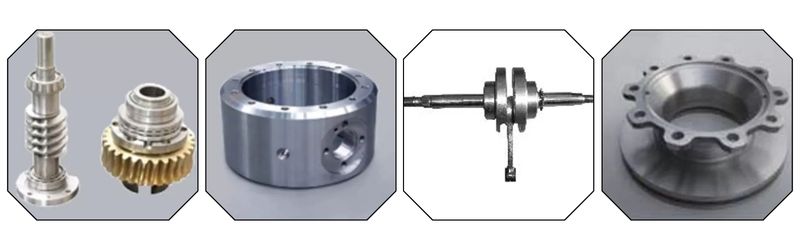

- Gia công chi tiết đĩa/trục kích thước vừa, chi tiết ngắn (≤ 130 mm) trong các ngành điện tử, ô tô, van, thiết bị y tế, thiết bị dẫn hướng.
- Sản xuất linh kiện phức tạp cần nhiều bước gia công trên cùng một chi tiết như tiện ngoài, tiện trong, khoan, doa, taro & phay cạnh bên.
- Các sản phẩm loạt nhỏ đến trung bình, nơi cần linh hoạt giữa các bước gia công, giảm thời gian gá đặt & vận hành.
- Các chi tiết yêu cầu độ chính xác và bề mặt cao, sử dụng vật liệu trung bình hoặc nhẹ đến trung bình.
TAIKAN – THƯƠNG HIỆU MÁY CNC SỐ 1 TẠI THỊ TRƯỜNG TRUNG QUỐC
Taikan – thương hiệu máy CNC số 1 tại thị trường Trung Quốc, được thành lập vào năm 2005. Đây là hãng chuyên sản xuất các dòng máy CNC uy tín, chất lượng cao, hiện đang có mặt tại hơn 20 quốc gia trên toàn thế giới từ Châu Mỹ, Châu Âu đến Châu Á. Đồng thời, có hơn 50.000 ứng dụng với máy CNC Taikan trong ngành công nghiệp, đóng góp quan trọng vào sự phát triển trong ngành công nghiệp toàn cầu.
Hiện tại, TULOCTECH đang là nhà phân phối độc quyền của Taikan tại thị trường Việt Nam. Với hơn 15 năm kinh nghiệm trong lĩnh vực cung cấp máy tiện CNC mới, được các doanh nghiệp gia công cơ khí trên khắp cả nước tin tưởng lựa chọn. Khi mua máy tiên CNC ngang tại TULOCTECH, quý khách hàng hoàn toàn yên tâm:
- Cam kết 100% máy tiện CNC ngang Taikan L-46SDY hàng chính hãng
- Máy mới, nguyên tem, nguyên kiện
- Chính sách bảo hành minh bạch, bảo hành 24 tháng với mọi sản phẩm
- Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng máy tận nơi cho khách hàng
- Đáp ứng ngay lập tức khi máy khách hàng bị lỗi
- Đội ngũ kỹ thuật giàu kinh nghiệm, được kỹ thuật hãng Taikan đào tạo trực tiếp
- Giá máy tiện CNC ngang TaikanL-46SDY hợp lý, trả góp 12 tháng giúp khách hàng giảm áp lực tài chính
- Dịch vụ nâng tầm, luôn giúp khách hàng có sự lựa chọn tốt nhất.
