Máy phay CNC ngang Taikan T-H11

Giá: Liên hệ

Thông tin liên hệ - tư vấn
Trụ Sở Chính TLT - Hồ Chí Minh: 197 Võ Văn Bích, X. Tân Thạnh Đông, H. Củ Chi, TP. HCM
Chi Nhánh TLT - Hà Nội: Km 6 Võ Văn Kiệt, Thôn Đoài, X. Nam Hồng, H. Đông Anh, Thủ đô Hà Nội

Đặc điểm nổi bật

GIỚI THIỆU MÁY PHAY CNC NGANG TAIKAN T-H11

Máy phay CNC ngang Taikan T-H11 là một máy công cụ có chất lượng cao, hiện đang được nhiều đơn vị sản xuất đặc biệt yêu thích.

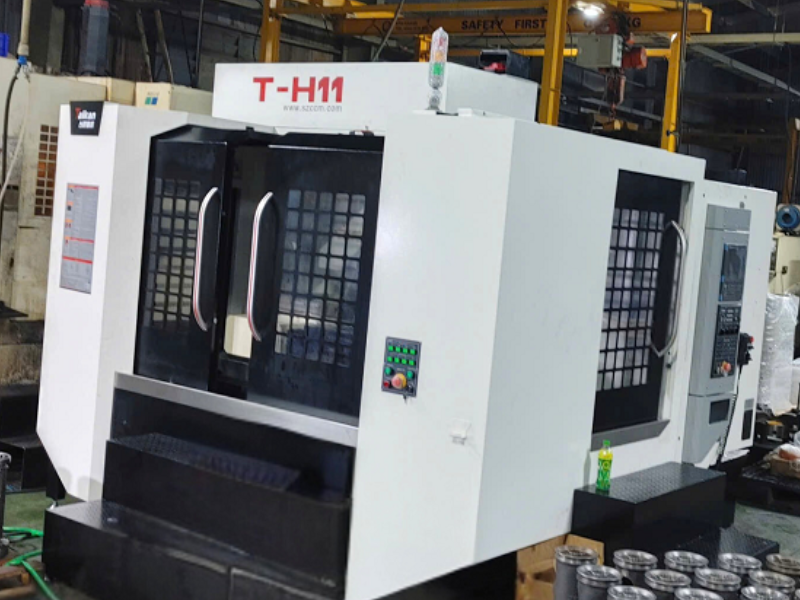

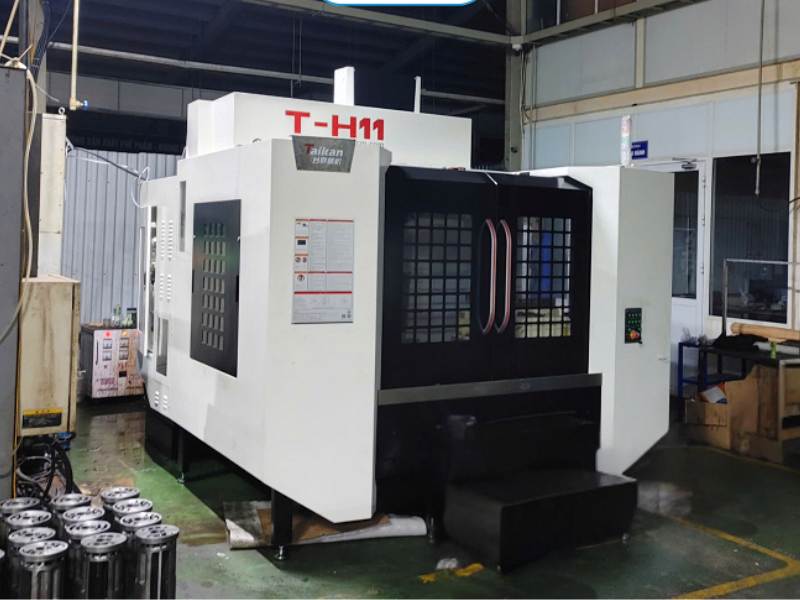

Máy phay CNC ngang Taikan T-H11
Trung tâm gia công ngang T-H11

THÔNG SỐ KỸ THUẬT

Mục Đơn vị Tham số Ghi chú
Phạm vi gia công


Hành trình Trục X mm 1100
Hành trình Trục Y mm 650
Hành trình Trục Z mm 600
Khoảng cách từ mũi trục chính đến mặt bàn mm 175~ 825
Khoảng cách từ tâm trục chính đến mặt bàn mm 20~620
Đường kính xoay phôi tối đa mm 1200
Chiều cao tối đa cho phép của phôi mm 720
Bàn làm việc







Kích thước bàn làm việc mm 500*500
Tải trọng bàn kg 500
Khe T (Số khe-độ rộng*khoảng cách) T mm 5-18*100
Định vị lỗ trung tâm mm Φ100H7
Độ chính xác phân độ arc.sec ±15
Độ chính xác lặp lại arc.sec ±8
Lực siết Kg/cm2 35
Tốc độ tối đa rpm 40
Đơn vị phân độ nhỏ nhất Deg(°) 0.001






Trục chính





Công suất động cơ (Định mức/thời gian ngắn) kw 7.5/11
Momen động cơ (Định mức/thời gian ngắn) N.m 35.8/95.5
Tốc độ trục chính rpm 50~12000 (trực tiếp)
Đường kính trục chính mm φ150
Côn trục chính / BT40
Kích thước đuôi chuột / P40T-I(MAS403)
  Đường ray



Kích thước đường ray trục X / 2-45
Kích thước đường ray trục Y / 2-45
Kích thước đường ray trục Z / 2-45
Truyền động Quy cách vít me X/Y/Z mm 40/12
Công suất động cơ X/Y/Z kw 1.8/3/3/2.5
 Tốc độ Phạm vi tốc độ cắt mm/min 1-10000
Tốc độ di chuyển trục X、Y、Z m/min 36
Độ chính xác  Độ chính xác vị trí(X) mm 0.01 GB/T 18400.4Toàn hành trình
Độ chính xác vị trí lặp lại(X) mm 0.007


Kho dao



Dung lượng kho dao Dao 24
Trọng lượng dao tối đa kg 7
Độ dài dao tối đa mm 320
Đường kính tối đa (dao đầy đủ/ không đủ dao) mm Φ75/Φ150
Khác Hệ thống điều khiển FANUC 0i-MF Plus(5) OPTION:
MITSUBISHI
M80VA; FANUC
 Nguồn khí  Lưu lượng L/min ≥280(ANR)
Áp suất Mpa 0.6-0.8
Nguồn tải thiết bị kva 25
Thể tích thùng chứa dung dịch cắt gọt L 300
Kích thước ngoại quan mm 3400*3000*3000 Đối ứng trục X*Y*Z
Trọng lượng máy(khoảng) kg 6540

GIỚI THIỆU MÁY PHAY CNC NGANG TAIKAN T-H11

Trung tâm gia công ngang Taikan T-H11 có hiệu suất cắt tốc độ cao và hiệu quả cao:

1. Cấu trúc của toàn bộ máy sử dụng kiểu cột cố định và cấu trúc trượt chéo. Thân máy bay sử dụng một cơ sở ổn định lớn và một cột xương cá nhịp lớn. Các bộ phận lớn cơ bản được làm bằng khuôn cát nhựa chất lượng cao và vật liệu gang có độ bền cao, để máy công cụ có được độ cứng cao và độ chính xác ổn định;

2. Toàn bộ máy được bao bọc và bảo vệ hoàn toàn, máy công cụ có hình thức đẹp, dễ vận hành và bảo trì;

3. Trục chính sử dụng bộ phận trục chính tốc độ cao, mặt trước sử dụng thiết kế mê cung và có chức năng bảo vệ màn khí để ngăn chất lỏng cắt xâm nhập vào ổ trục và bảo vệ trục chính;

4. Tạp chí công cụ thông qua 24 tạp chí công cụ loại cánh tay công cụ, với chất lượng đáng tin cậy và hiệu suất ổn định;

5. Việc loại bỏ chip của máy công cụ được trang bị tiêu chuẩn với các đường dốc và hàng sau ở cả hai bên, và thùng chứa nước được thiết kế ở phía sau, thân thiện với người sử dụng và hiệu quả. Cấu trúc hệ thống lọc bể nước hai lớp cung cấp chất lỏng cắt tốt để gia công phôi.

LĨNH VỰC ỨNG DỤNG

Trung tâm gia công ngang Taikan T-H11 thích hợp để gia công nhiều loại và hàng loạt nhỏ các bộ phận phức tạp như hộp kim loại màu vừa và nhỏ, tấm, đĩa, van, vỏ, v.v. Nó được sử dụng rộng rãi trong khuôn mẫu, phụ tùng ô tô và các ngành thiết bị y tế.

TAIKAN – THƯƠNG HIỆU MÁY CNC TẠI THỊ TRƯỜNG TRUNG QUỐC

Taikan được thành lập vào năm 2005 đang là thương hiệu máy CNC số 1 tại thị trường Trung Quốc, với số lượng bán ra đạt hàng chục nghìn chiếc/ mẫu/ năm. Hiện nay, máy CNC Taikan đang có mặt tại hơn 50 quốc gia trên toàn thế giới từ Châu Âu, Châu Mỹ và Châu Á. Đồng thời, có hơn 50.000 ứng dụng với máy CNC Taikan trong ngành công nghiệp, đóng góp quan trọng vào sự phát triển toàn cầu.

TULOCTECH là nhà phân phối độc quyền của Taikan tại thị trường Việt Nam và chúng tôi có hơn 15 năm kinh nghiệm trong lĩnh vực cung cấp máy CNC, được hàng ngàn khách hàng trên khắp cả nước lựa chọn. Với uy tín và những thế mạnh của mình, TULOCTECH luôn mang lại những lợi ích tốt nhất của khách hàng khi mua máy CNC Taikan.

  • Đảm bảo 100% hàng chính hãng, nguyên tem nguyên kiện
  • Chính sách bảo hành minh bạch, với thời gian lên đến 24 tháng
  • Đáp ứng ngay lập tức khi máy khách hàng bị lỗi với linh kiện có sẵn tại kho
  • Đội ngũ kỹ thuật giàu kinh nghiệm, được kỹ thuật hãng Taikan đào tạo trực tiếp
  • Luôn giúp khách hàng có sự lựa chọn tốt nhất
  • Trả góp 12 tháng

Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về trung tâm gia công ngang Taikan T-H11 hãy liên hệ với TULOCTECH nhé!

————
