Bàn phím máy tiện CNC là một phần không thể thiếu của máy tiện CNC. Việc nắm vững bàn phím máy tiện CNC là chìa khóa để tối ưu hóa sản xuất và chất lượng sản phẩm. Dưới đây, chúng ta sẽ khám phá chi tiết về cách hoạt động, tính năng và lợi ích của bàn phím máy tiện CNC, đồng thời đi sâu vào những khía cạnh kỹ thuật và ứng dụng của chúng trong ngành công nghiệp hiện đại. Cùng tìm hiểu nhé!
Bàn phím máy tiện CNC là gì?
Bàn phím máy tiện CNC là một thành phần quan trọng của hệ thống điều khiển máy tiện CNC. Nó thường được sử dụng để nhập các lệnh, chương trình và các thao tác khác vào máy tiện CNC để điều khiển quá trình gia công. Bàn phím này thường có các phím chức năng, các phím số và các phím điều hướng để người sử dụng có thể tương tác với hệ thống điều khiển máy tiện CNC một cách thuận tiện và hiệu quả.
Công dụng của bàn phím máy tiện CNC
Bàn phím máy tiện CNC là một phần quan trọng của hệ thống điều khiển máy tiện CNC. Công dụng chính của bàn phím này là để nhập các lệnh, các tham số và các chương trình vào máy tiện CNC, cũng như để thực hiện các thao tác điều khiển và kiểm soát hoạt động của máy.
Dưới đây là một số công dụng cụ thể của bàn phím máy tiện CNC:
- Nhập lệnh và chương trình: Bàn phím cho phép người sử dụng nhập các lệnh cần thiết để thiết lập hoạt động của máy tiện CNC, bao gồm các lệnh chuyển động, lệnh cắt và các lệnh khác.
- Thiết lập tham số: Người sử dụng có thể sử dụng bàn phím để thiết lập các tham số cần thiết cho quá trình gia công như tốc độ cắt, độ sâu cắt, tốc độ quay, và các tham số khác.
- Điều khiển hoạt động của máy: Bàn phím máy tiện CNC cho phép người sử dụng thực hiện các thao tác điều khiển như bắt đầu, tạm dừng, dừng hoặc điều chỉnh tốc độ của quá trình gia công.
- Kiểm tra và điều chỉnh: Người sử dụng có thể sử dụng bàn phím để kiểm tra và điều chỉnh vị trí, tốc độ và các thông số khác của máy trong quá trình hoạt động.
- Điều khiển trục và công cụ: Bàn phím cũng cho phép người sử dụng điều khiển các trục và công cụ của máy tiện CNC, bao gồm di chuyển trục, thay đổi công cụ và điều chỉnh các thông số liên quan.
Xem thêm: Nguyên lý hoạt động của máy phay CNC – Giải thích dễ hiểu

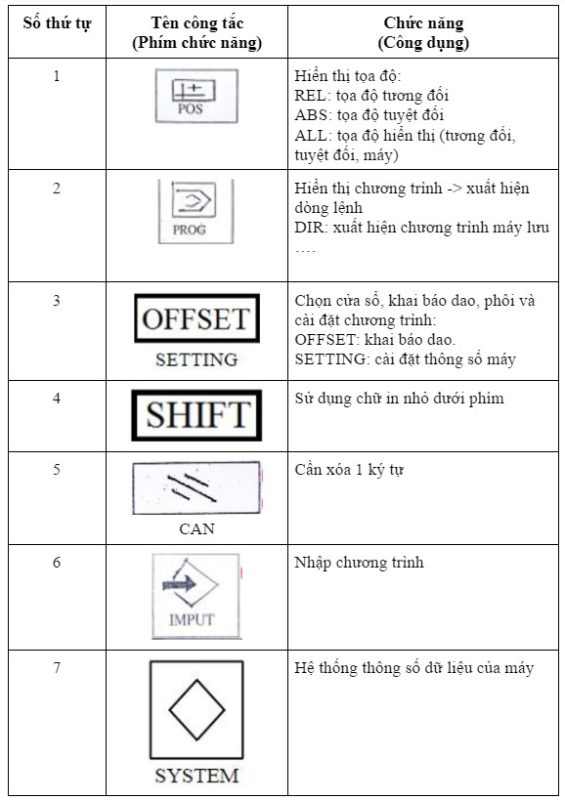

Các phím chức năng trên bàn phím máy tiện CNC
Hướng dẫn sử dụng các phím chức năng trên bàn phím máy tiện CNC
1. Hướng dẫn thiết lập máy CNC sử dụng bàn phím máy tiện CNC Fanuc
- Cách điều chỉnh điểm 0 của chi tiết
Sau khi đặt chi tiết, chúng ta chọn núm cài đặt tọa độ phôi (nằm trên thanh dọc bên trái màn hình), chọn vị trí kích thước trống, sau đó điều chỉnh gốc tọa độ hình ảnh màu đỏ trên màn hình để
Điểm giữa ở phía bên phải của chi tiết, bây giờ chúng ta có điểm 0 của chi tiết. 2. Cách điều chỉnh điểm 0 của chương trình trùng với điểm 0 của phần.
Sau khi chọn chương trình xử lý, chọn chế độ chọn ở chế độ chỉnh sửa, sau đó chọn nút cài đặt offset ở Bảng 1, chọn nút màu trắng ngay dưới chữ “Work” và nhấn các phím định hướng để di chuyển con trỏ về đúng vị trí. , điều chỉnh vị trí Z.
- Cách điều chỉnh vị trí máy
Sau khi ở chế độ INC (chuyển động chậm) hoặc chế độ Jog (chuyển động nhanh), nếu muốn di chuyển trục X thì chọn núm có chữ X, núm sẽ sáng lên, chọn núm – hoặc + để di chuyển cả hai mặt.
Nút X1 di chuyển 1mm nghĩa là khi bạn nhấn chữ X nó sẽ di chuyển 1mm tương tự như các nút X10, X100, X1000. Nếu muốn di chuyển nhanh hãy chọn các nút nhanh giữa các chữ X, Y, Z. Các nút này chỉ hoạt động khi chuyển động chậm, tức là ở chế độ INC.
Xem thêm: Hướng dẫn lập trình máy tiện CNC Fanuc cơ bản, dễ thực hiện
- Cách điều chỉnh chiều dài dao
Thông thường điểm chuẩn của chương trình được tính từ đầu dao nên khi lắp dao chúng ta phải bù chiều dài dao, đối với các dao có độ dài khác nhau thì phải nhập các vị trí bù chiều dài khác nhau.
Đi tới Cài đặt Offset, chọn nút màu trắng bên dưới chữ Offset và chọn kích thước offset của dao ở các vị trí khác nhau. Geo là độ lệch chiều dài và Wear là độ lệch dung sai dao.
Nút mài mòn điều chỉnh dung sai dao – Geo điều chỉnh chiều dài dao – X và Z lần lượt là mức hiệu chỉnh theo hướng trục X và Z và R là mức bù bán kính dao. T là số sê-ri dụng cụ nằm trên dụng cụ.
- Cách chỉnh trục về điểm chuẩn của máy
Chọn vị trí tham chiếu, sau đó chọn các nút X, Y và Z tương ứng và trục sẽ tự động di chuyển đến điểm tiêu chuẩn của máy công cụ.
2. Hướng dẫn sử dụng máy tiện CNC thông qua bàn phím
Bước 1: Bật công tắc và bật máy.
Bước 2: Chọn lựa chọn chế độ về vị trí REF để chỉnh tọa độ chuẩn của máy, sau đó nhấn các nút Quick Buttons và X, Y, Z, sau đó nhấn nút + và – để di chuyển bàn máy. Lúc này, bàn máy công cụ và trục dao sẽ tự động di chuyển đến vị trí điểm tham chiếu máy công cụ.
Bước 3: Nhấn nút chọn công cụ để chọn công cụ.
Bước 4: Chọn đồ gá (nên chọn eto), kích thước phôi, vị trí tọa độ trên bảng máy công cụ và chọn gốc tọa độ 0 của bộ phận (nên chọn sao cho hệ tọa độ màu đỏ nằm ở góc trên bên trái của phần và góc bên phải của phần). ).
Bước 5: Sau khi cố định chi tiết, chọn dao của chi tiết, gốc 0 và đóng cửa máy lại (nhấn nút đóng cửa máy).
Bước 6: Chọn lựa chọn chế độ đến vị trí chỉnh sửa để điều chỉnh các thông số.
Bước 7: Tiếp theo, chọn nút Offset Setting để chọn chế độ bù chiều dài dao và đường kính dao.
Bước 8: Chọn nút Prog để chọn chương trình gia công.
Bước 9: Tiếp theo, chọn nút cài đặt offset để chọn điểm 0 của chương trình (phải phù hợp với điểm 0 của máy).
Bước 10: Sau khi điều chỉnh xong, chọn chế độ về vị trí tự động, nhấn nút khởi động chu trình, máy sẽ tự động chạy chương trình, hoặc vào vị trí MDI, nhấn nút khởi động chu trình, máy sẽ chạy từng chương trình. hướng dẫn từng cái một.
Bàn phím máy tiện CNC là một phần không thể thiếu trong quá trình vận hành và điều khiển máy tiện CNC, cho phép người sử dụng tương tác và kiểm soát các hoạt động của máy một cách chính xác và hiệu quả. Mong rằng thông qua những thông tin được đề cập trong bài, bạn đã có cái nhìn tổng quan và nắm vững từng phím chức năng trên bàn phím máy tiện CNC.
