Cấu hình máy tiện CNC là một trong những yếu tố ảnh hưởng trực tiếp đến hiệu quả hoạt động của máy và độ chính xác khi gia công. Thông thường, mỗi dòng máy sẽ sở hữu một kiểu cấu hình khác nhau, phù hợp với từng loại hình gia công riêng biệt. Vậy cấu hình máy tiện CNC gồm những thành phần nào, hãy cùng chúng tôi tìm hiểu trong bài viết dưới đây nhé!
Cấu hình máy tiện CNC là gì?
Cấu hình máy tiện CNC là sự sắp xếp và tổ chức các thành phần cơ bản của máy, bao gồm các trục, động cơ, hệ thống điều khiển, và các bộ phận phụ trợ khác, nhằm thực hiện các quá trình gia công tự động với độ chính xác cao. Máy tiện CNC thường có các trục chính (thường là X, Y, và Z) cùng với trục quay (C hoặc A) để điều khiển vị trí và chuyển động của dao cắt và phôi. Các động cơ servo hoặc bước được sử dụng để điều khiển các trục này, đảm bảo độ chính xác và tốc độ cao trong quá trình gia công.
Hệ thống điều khiển trung tâm, thường là một máy tính hoặc vi xử lý, lập trình và điều hành các hoạt động của máy thông qua các mã lệnh G-code. Ngoài ra, máy tiện CNC còn được trang bị các cảm biến, hệ thống làm mát, và các thiết bị an toàn để nâng cao hiệu quả và bảo vệ người vận hành. Tất cả những yếu tố này kết hợp với nhau tạo nên một hệ thống máy tiện CNC hoạt động mượt mà, chính xác và đáng tin cậy trong việc sản xuất các chi tiết cơ khí phức tạp.
Máy tiện CNC có nhiều kích thước khác nhau. Đặc điểm của máy thay đổi theo quy mô của máy. Số lượng trục chính và số đầu rơ-vôn-ve cũng như cỡ kích thước phủ bì của khu vực gia công được kết hợp để cho các máy được thiết kế có thể gia công một loại chi tiết, cấp độ chất lượng và năng suất gia công cụ thể.
Máy tiện CNC có kết cấu thay đổi đáng kể tùy thuộc vào lực cắt, lượng chạy dao và tốc độ cắt. Máy tiện CNC số lượng trục trên các từ 2-6
+ Trục Z: trùng với trục chính và chiều dương của nó hướng ra xa khỏi trục chính
+ Trục X: vuông góc với trục z thường là trục cho chuyển động của bàn trượt ngang
+ Trục C: trục có chuyển động quay quanh trục z, được dùng để xác định vị trí hướng trục cho công việc gia công thứ hai.
Xem thêm: Cách thiết lập máy phay CNC cơ bản cho người mới bắt đầu
Thành phần trong cấu hình máy tiện CNC
Cấu hình của máy tiện CNC có thể thay đổi tùy thuộc vào loại máy và yêu cầu cụ thể của ứng dụng, nhưng nhìn chung cấu hình máy tiện thường bao gồm những thành phần chính sau:
- Kiểu máy tiện: Xác định loại máy tiện, bao gồm các loại như máy tiện phẳng, máy tiện xoay, máy tiện đa chức năng, và các loại máy tiện đặc biệt khác.
- Bàn làm việc: Mô tả kích thước và tính năng của bàn làm việc, bao gồm các yếu tố như tải trọng, độ chính xác và các chức năng bổ sung như bàn xoay.
- Bộ điều khiển: Được xác định bởi hệ thống điều khiển CNC, bao gồm phần mềm điều khiển và các tính năng liên quan như độ chính xác, tốc độ di chuyển, và khả năng tương tác với người sử dụng.
- Các tính năng bổ sung: Bao gồm các tính năng đặc biệt như hệ thống làm mát, hệ thống bôi trơn tự động, hệ thống lọc dầu,…
- Kích thước và trọng lượng của chi tiết cắt: Thông số này quyết định khả năng làm việc của máy, bao gồm kích thước lớn nhất của chi tiết mà máy có thể xử lý và trọng lượng lớn nhất mà máy có thể chịu được.
- Trục và động cơ: Xác định số lượng và loại trục (thường là trục X, trục Y và trục Z) và loại động cơ điều khiển chúng (ví dụ: động cơ servo, động cơ bước,…).
Top 5 máy tiện CNC cấu hình mạnh
Dưới đây là top 5 máy tiện CNC sở hữu cấu hình mạnh, được nhiều đơn vị gia công cơ khí tại Việt Nam sử dụng hiện nay.
Máy tiện ngang CNC Taikan L-35H
Máy tiện ngang CNC Taikan L-35H đang được sử dụng rộng rãi trong lĩnh vực van, tàu và máy xây dựng, đặc biệt được ưa chuộng của các doanh nghiệp sản xuất linh kiện ô tô.
Dòng máy này được đánh giá cao bởi sở hữu cấu hình máy tiện CNC mạnh, khả năng gia công mạnh mẽ, ổn định, chính xác cao, nhanh chóng, đa chức năng, có thể hoàn thành nhiều quy trình xử lý. Bên cạnh đó, còn đáp ứng tốt nhu cầu sản xuất các bộ phận gia công phức tạp.
Cấu hình máy tiện CNC Taikan L-35H:
- Hành trình trục X/Z: 190x530mm
- Dạng ụ: Ụ thủy lực (tùy chọn)
- Tốc độ trục chính tối đa: 4.000 Rpm
- Xi lanh mâm cặp: 8 inch
- Hệ điều hành: FANUC 0I TF(5)
Máy tiện CNC ngang Taikan L-P20G
Trong thời gian gần đây, các đơn vị gia công cơ khí chính xác đổ xô đầu tư máy tiện CNC ngang Taikan L-P20G vì nó tích hợp cấu hình máy tiện CNC khủng, phù hợp với đa dạng loại hình gia công khác nhau. Dòng máy này nổi bật với khả năng gia công nhanh, độ chính xác cao, không chỉ tạo ra lợi ích kinh tế cho doanh nghiệp mà còn tiết kiệm chi phí gia công đáng kể.
Cấu hình máy tiện CNC Taikan L-P20G:
- Hệ thống điều khiển: SIEMENS 828D
- Hành trình X/Z: 300/300mm
- Tốc độ trục chính: 6.000Rpm

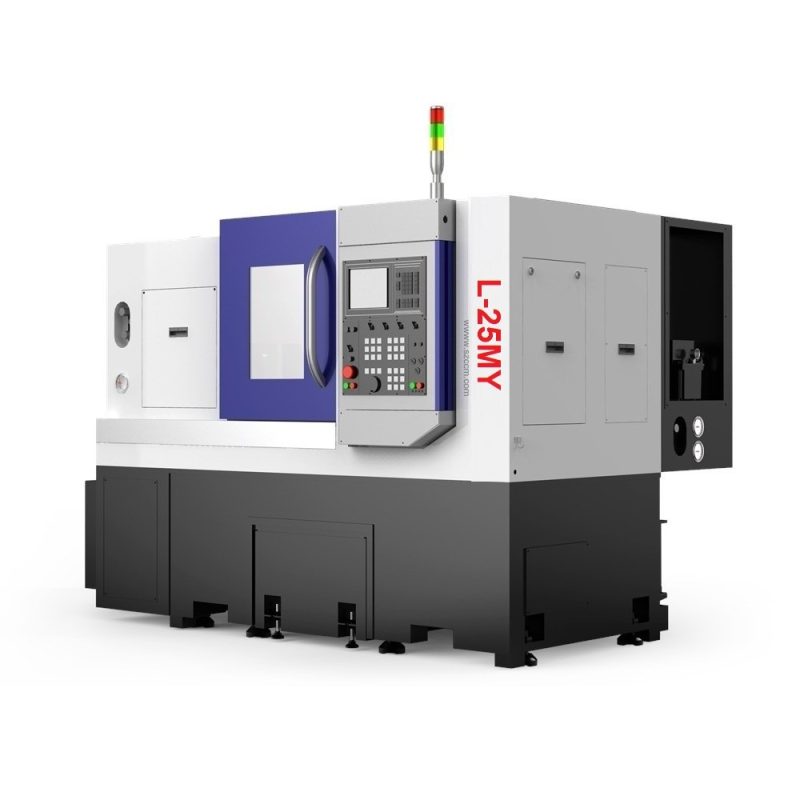

Máy tiện CNC ngang Taikan L-25MY
Máy tiện CNC ngang Taikan L-25MY là dòng sở hữu cấu hình máy tiện CNC mạnh mẽ, chất lượng cao của hãng Taikan – Thương hiệu máy CNC số 1 tại thị trường Trung Quốc. Đang được sử dụng rộng rãi trong lĩnh vực sản xuất linh kiện ô tô, thiết bị y tế, van, tàu và máy xây dựng.
Cấu hình máy:
- Hành trình trục X/Y/Z: 140/100/530 mm
- Tốc độ trục chính: 6.000Rpm
- Số dao: 12
- Hệ thống điều khiển: FANUC 0I TF (5)
Máy tiện đứng CNC Taikan L-V65
Máy tiện đứng CNC Taikan L-V65 được hãng Taikan nghiên cứu và phát triển dành riêng cho ngành gia công cơ khí chính xác. Với cấu hình máy tiện CNC mạnh, tích hợp điều khiển số hóa tiên tiến, Taikan L-V65 có khả năng tạo ra các chi tiết với độ chính xác cao và hiệu suất ổn định.
Taikan L-V65 phù hợp cho các bộ phận ô tô như trục bánh xe, đĩa phanh, bánh đà, trục phanh, hộp giảm tốc,…, và phù hợp để gia công các đĩa phức tạp, vỏ và các bộ phận trục ngắn trong các ngành công nghiệp như ổ trục và năng lượng.
Cấu hình máy:
- Hệ thống CNC: FANUC OI-T
- Đường kính mâm cặp: 18 inch (sử dụng mâm cặp thủy lực)
- Phạm vi tốc độ trục chính: 50 – 2000 (r/phút)
- Hành trình ngang X-axis: -50 – 390mm
- Hành trình dọc Z-axis: 620mm
Máy tiện CNC Swiss Taikan ST-205
Máy tiện CNC Swiss Taikan ST-205 là dòng máy tiện cắt rãnh tự động sở hữu cấu hình mạnh, chất lượng cao của hãng Taikan. Được sử dụng phổ biến trong lĩnh vực gia công cơ khí, sản xuất các chi tiết phức tạp, gia công tạo hình, cắt gọt, gia công chính xác trên các chi tiết có độ dài hơn so với đường kính của chúng.
Cấu hình máy:
- Hệ điều hành: Mitsubishi M80 (FANUC-OI-TF)
- Tốc độ trục chính: 8.000 Rpm
- Đường kính quy trình tối đa: Φ20 mm
- Công suất động cơ trục chính: 2.2/3.7kw
Kinh nghiệm lựa chọn cấu hình máy tiện CNC
Việc lựa chọn cấu hình máy tiện CNC phù hợp với nhu cầu gia công là một quy trình quan trọng để đảm bảo hiệu suất và hiệu quả trong quá trình sản xuất. Dưới đây là một số kinh nghiệm giúp bạn có thể lựa chọn cấu hình máy tiện CNC phù hợp:
- Xác định nhu cầu sản xuất: Đầu tiên, bạn cần phải xác định rõ nhu cầu sản xuất của mình, bao gồm các loại và kích thước chi tiết cần gia công, số lượng sản phẩm, độ chính xác yêu cầu, và thời gian sản xuất. Nếu doanh nghiệp của bạn chỉ đang cần máy tiện CNC để gia công số lượng ít, chi tiết đơn giản thì nên đầu tư máy có cấu hình thấp hơn, giá thành hợp lý. Còn nếu doanh nghiệp cần máy gia công số lượng lớn, đảm bảo độ chính xác cao thì việc đầu tư máy có cấu hình cao là rất cần thiết.
- Xem xét yếu tố kỹ thuật: Bên cạnh đó, bạn cũng cần xem xét đến các yếu tố kỹ thuật như công suất động cơ, tốc độ cắt, số lượng trục, và khả năng điều chỉnh.
- Tìm hiểu về nhà sản xuất và dịch vụ hỗ trợ: Tốt hơn hết, bạn nên chọn máy tiện CNC có cấu hình tốt từ các nhà sản xuất có uy tín và cung cấp dịch vụ hỗ trợ tốt sau bán hàng. Tại đây, bạn sẽ được tư vấn viên hỗ trợ lựa chọn được cấu hình máy phù hợp với nhu cầu gia công của doanh nghiệp, từ đó cải thiện đáng kể hiệu quả sản xuất, đảm bảo độ chính xác cao.
- Xem xét khả năng tăng trưởng: Nếu bạn dự định mở rộng hoặc thay đổi nhu cầu sản xuất trong tương lai, hãy chọn máy tiện CNC có cấu hình phù hợp với hệ điều hành có thể nâng cấp được.
- Đánh giá độ chính xác và độ tin cậy: Đảm bảo rằng máy tiện CNC có khả năng đáp ứng các yêu cầu về độ chính xác cần thiết cho sản phẩm của bạn, và có độ tin cậy cao để giảm thiểu thời gian dừng máy.
Thương hiệu cung cấp máy tiện CNC cấu hình mạnh, chất lượng cao
Taikan được thành lập năm 2005, là thương hiệu máy CNC số 1 tại thị trường Trung Quốc được nhiều khách hàng trong nước và quốc tế đánh giá cao về uy tín và chất lượng. Trải qua hơn 19 năm hình thành và phát triển, Taikan hiện đang dẫn đầu thị trường cung cấp máy tiện CNC và các dòng máy khác như máy phay CNC, máy khoan và taro CNC,… với số lượng bán ra hàng chục ngàn chiếc/mẫu/năm.
Máy tiện CNC cấu hình khủng của Taikan được rất nhiều thương hiệu lớn trên thế giới lựa chọn như: Samsung, Lenovo, Foxconn, HUAWEI, Oppo, LG, Coolpad, Lenovo, Vivo, Janus,…
Hiện tại, TULOCTECH đang là nhà phân phối chính thức của thương hiệu Taikan tại Việt Nam. Với hơn 14 năm kinh nghiệm trong lĩnh vực cung cấp máy tiện CNC cấu hình mạnh, giá rẻ được hàng ngàn doanh nghiệp trên khắp cả nước tin tưởng lựa chọn. Khi mua máy tiện CNC Taikan tại TULOCTECH, quý khách hàng hoàn toàn yên tâm.
- Cam kết 100% máy tiện CNC Taikan chính hãng, nguyên đai nguyên kiện.
- Chính sách bảo hành 12 tháng uy tín.
- Hợp đồng mua bán rõ ràng, nêu rõ trách nhiệm các bên.
- Hỗ trợ lắp đặt, vận hành, bảo dưỡng, sửa chữa tận xưởng khách hàng.
- Đội ngũ kỹ thuật viên giàu kinh nghiệm, được đào tạo bài bản trực tiếp từ hãng Taikan.
- Luôn sẵn kho linh kiện chính hãng máy, có mặt kịp thời khi máy của khách hàng gặp sự cố.
- Giá máy CNC rẻ, trả góp linh hoạt 12 tháng.
Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về cấu hình máy tiện CNC Taikan, hãy liên hệ ngay với chúng tôi để được hỗ trợ nhanh nhất!
