Cách lựa chọn kích thước bàn VMC và hành trình trục cho các loại phôi khác nhau

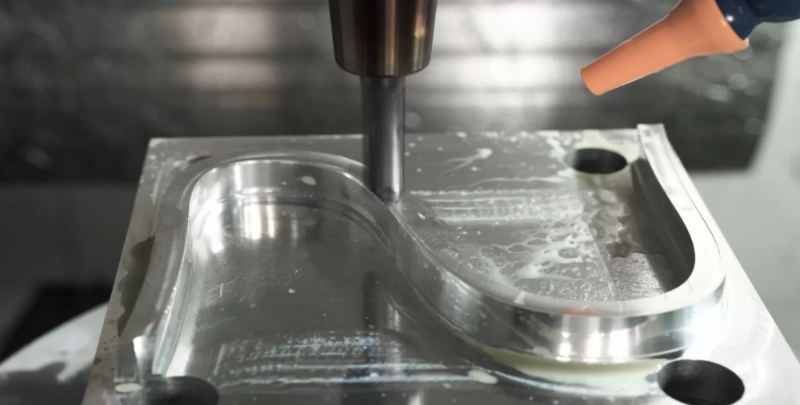

Khi lựa chọn máy phay CNC VMC (Vertical Machining Center), nhiều doanh nghiệp thường tập trung vào tốc độ trục chính, công suất trục chính, giá máy hoặc hành trình trục X/Y/Z. Tuy nhiên, trong thực tế sản xuất, một yếu tố quan trọng không kém là sự phù hợp giữa kích thước phôi, đồ gá, bàn máy và không gian gia công thực tế.

Một chiếc máy có hành trình quá nhỏ có thể khiến việc gá đặt, tiếp cận dao và gia công toàn bộ bề mặt phôi gặp hạn chế. Ngược lại, lựa chọn một máy có kích thước quá lớn so với nhu cầu cũng có thể làm tăng chi phí đầu tư, diện tích nhà xưởng và thời gian chạy không tải mà không mang lại hiệu quả tương ứng.

Vì vậy, nguyên tắc quan trọng khi chọn máy VMC không phải là chọn máy có hành trình lớn nhất, mà là lựa chọn không gian gia công phù hợp nhất với phôi, đồ gá, dao cụ và quy trình sản xuất thực tế.

Chọn máy VMC nên bắt đầu từ phôi gia công

Trước khi xem thông số kỹ thuật của máy CNC, doanh nghiệp nên bắt đầu bằng việc phân tích các loại phôi đang và sẽ gia công. Thay vì đặt câu hỏi: “Máy này có hành trình X bao nhiêu?”, thì hãy bắt đầu bằng câu hỏi “Phôi lớn nhất của chúng ta có kích thước bao nhiêu và cần gia công những vị trí nào?”.

Vì đây là cách tiếp cận tốt nhất giúp doanh nghiệp hạn chế việc chỉ chọn máy dựa vào catalogue mà bỏ qua các điều kiện về gia công thực tế.

Dưới đây là 3 kích thước cơ bản doanh nghiệp cần xác định trước khi quyết định đầu tư máy CNC:

• Chiều dài lớn nhất của phôi
• Chiều rộng lớn nhất của phôi
• Chiều cao lớn nhất của phôi

Ba kích thước này là cơ sở ban đầu để xác định kích thước bàn máy và hành trình các trục. Tuy nhiên, không nên lấy kích thước phôi để so sánh trực tiếp với hành trình máy.

Ví dụ, một chi tiết có chiều dài 700 mm không có nghĩa là chỉ cần máy có hành trình trục X đúng 700 mm là có thể gia công thuận lợi.

Không gian thực tế còn phải dành cho các bộ phận khác như đồ gá, êtô hoặc hệ thống kẹp, chốt định vị, khoảng hở an toàn, không gian tiếp cận của dao, chuyển động của trục chính… Cần đảm bảo chọn hành trình trục phải lớn hơn phạm vi chuyển động tối thiểu cần thiết của dao trong toàn bộ quy trình gia công.

HOT: LIST MÁY PHAY CNC TAIKAN BEST SELLER CHẤT LƯỢNG CAO TẠI THỊ TRƯỜNG VIỆT NAM

Kích thước bàn máy và hành trình trục CNC có giống nhau không?

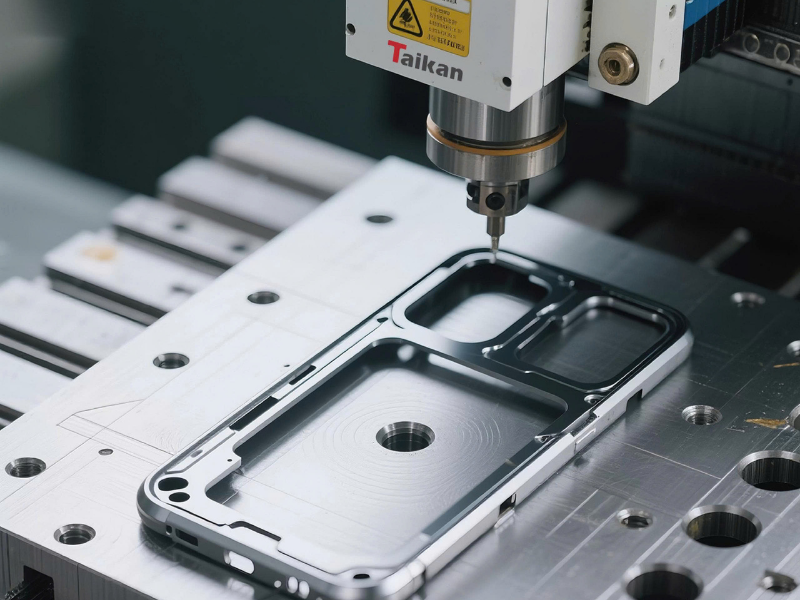

Đây là một trong những điểm thường bị nhầm lẫn khi lựa chọn máy phay CNC. Kích thước bàn máy thể hiện diện tích vật lý mà phôi và đồ gá có thể được bố trí.

Trong khi đó, hành trình trục X/Y/Z thể hiện phạm vi chuyển động của các cơ cấu máy trong quá trình gia công. Hai thông số này có liên quan nhưng không thể thay thế cho nhau.

Một máy có bàn lớn chưa chắc đã có hành trình trục đủ để gia công toàn bộ các vị trí trên phôi. Ngược lại, một máy có hành trình tương đối lớn nhưng bàn máy hoặc hệ thống rãnh T không phù hợp cũng có thể gây khó khăn khi gá đặt.

Những câu hỏi cần kiểm tra trước khi chọn máy

Doanh nghiệp nên kiểm tra ít nhất các yếu tố sau:

• Toàn bộ đồ gá có nằm chắc chắn trên bàn máy không?
• Phôi có được định vị và kẹp chặt đúng yêu cầu không?
• Có đủ không gian cho hệ thống kẹp và chốt định vị không?
• Dao có thể tiếp cận toàn bộ các bề mặt cần gia công không?
• Trục chính có thể di chuyển vượt qua mép phôi khi cần thiết không?
• Đồ gá có gây cản trở chuyển động của spindle hoặc hệ thống thay dao không?
• Có xảy ra va chạm giữa đồ gá, phôi, dao cụ và thành máy không?

Việc kiểm tra ngay từ giai đoạn lựa chọn máy giúp doanh nghiệp tránh phát sinh vấn đề sau khi đã đầu tư đồ gá và đưa máy vào sản xuất.

Khi tính hành trình X/Y, phải tính cả kích thước đồ gá

Một sai lầm phổ biến là chỉ tính kích thước phôi mà bỏ qua đồ gá gia công. Trên thực tế, kích thước của đồ gá có thể lớn hơn đáng kể so với kích thước chi tiết. Bởi vì các thiết bị như: eto máy, đồ gá thủy lực, đồ gá chuyên dụng, bàn gá, tấm định vị, bàn xoay, đồ gá nhiều chi tiết… đều chiếm diện tích trên bàn máy.

Đối với xưởng gia công đơn chiếc hoặc số lượng nhỏ, doanh nghiệp có thể chỉ cần gá một chi tiết trong mỗi chu kỳ. Nhưng với sản xuất hàng loạt, việc gá 2, 4 hoặc nhiều chi tiết trên cùng một đồ gá có thể giúp giảm thời gian nạp phôi và tăng hiệu suất sử dụng máy. Khi đó, nhu cầu về kích thước bàn máy sẽ thay đổi đáng kể.

Ví dụ: Một chi tiết có kích thước tương đối nhỏ có thể dễ dàng gia công trên máy VMC khi gá một sản phẩm/lần. Nhưng nếu doanh nghiệp muốn gá 4 sản phẩm cùng lúc để giảm thời gian chờ, diện tích đồ gá và yêu cầu về hành trình X/Y sẽ tăng lên đáng kể.

Vì vậy, khi lựa chọn máy CNC, không chỉ đặt câu hỏi “Máy có gia công được chi tiết này hay không?” mà hãy hỏi “Máy có đáp ứng được phương án sản xuất mà doanh nghiệp đang hướng tới lâu dài hay không?”.

Cách xác định hành trình trục Z của máy VMC

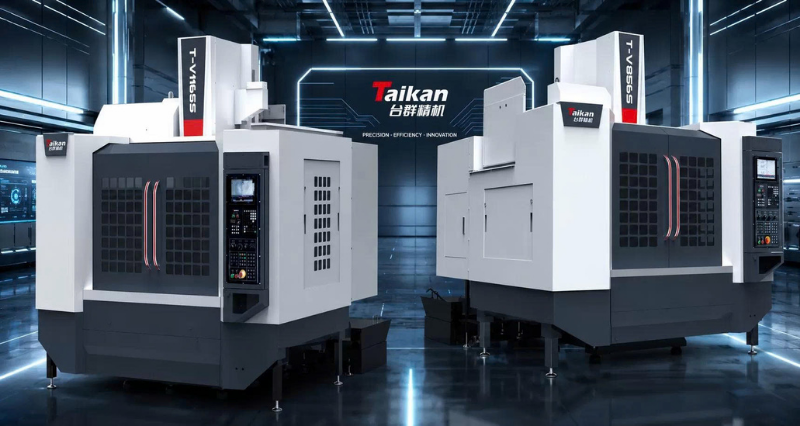

Nếu hành trình X/Y thường được xác định dựa trên chiều dài và chiều rộng của phôi, thì việc lựa chọn trục Z cần xem xét toàn bộ chiều cao của hệ thống gá đặt và dao cụ. Không gian theo phương Z có thể bao gồm

Không gian theo phương Z có thể bao gồm: chiều cao phôi, chiều cao đồ gá, chiều dài dao, chiều dài bầu kẹp dao, chiều sâu cần gia công, khoảng chạy dao tiếp cận, khoảng lùi dao, khoảng hở an toàn, không gian phục vụ quá trình thay dao.

Vì sao chiều cao phôi không phải yếu tố duy nhất?

Một chi tiết chỉ cao 200 mm chưa chắc yêu cầu hành trình Z đơn giản. Nếu chi tiết được đặt trên một đồ gá cao, sử dụng holder dài và dao dài, tổng chiều cao của hệ thống có thể tăng lên đáng kể.

Đặc biệt với các nguyên công sử dụng: mũi khoan dài, dao doa, dao phay dài, dao gia công hốc sâu, các loại dao đặc biệt khác…, tuỳ theo không gian trục Z để tính toán và chọn lựa kỹ để tránh giới hạn khả năng tiếp cận.

Đặc biệt lưu ý khi gia công hốc sâu

Đối với khuôn, vỏ hộp, chi tiết dạng cavity hoặc các chi tiết có hốc sâu, không nên chỉ nhìn vào thông số hành trình trục Z. Cần đồng thời xem xét khoảng cách từ mũi spindle đến mặt bàn máy và không gian thực tế giữa dao, holder, phôi và đồ gá.

Điều này giúp đảm bảo dao có thể tiếp cận đúng vị trí cần gia công mà không xảy ra va chạm.

Tải trọng bàn máy cũng quan trọng như kích thước phôi

Kích thước không phải yếu tố duy nhất quyết định khả năng phù hợp của một máy VMC. Khối lượng tổng thể của hệ thống gá đặt cũng cần được kiểm tra. Tải trọng bàn máy có thể bao gồm các yếu tố sau: trọng lượng phôi, trọng lượng đồ gá, eto, thiết bị kẹp, bàn xoay trục thứ 4 hoặc thứ 5, các thiết bị phụ trợ khác…

Ví dụ, một đồ gá được thiết kế để gia công đồng thời nhiều chi tiết thép có thể có trọng lượng lớn hơn đáng kể so với bản thân từng chi tiết.

Do đó, doanh nghiệp không nên chỉ hỏi: “Phôi nặng bao nhiêu?” mà cần tính tổng tải trọng chính xác. Vì việc vận hành máy thường xuyên gần mức tải trọng tối đa cũng có thể làm giảm tính linh hoạt khi doanh nghiệp mở rộng sản phẩm hoặc thay đổi phương án gá đặt trong tương lai.

Quy trình 6 bước chọn kích thước bàn và hành trình VMC

Có thể đơn giản hóa quá trình lựa chọn theo 6 bước:

Bước 1: Xác định kích thước phôi lớn nhất

Xác định chiều dài, chiều rộng và chiều cao của nhóm chi tiết cần gia công.

Bước 2: Xác định phương án gá

Tính cả kích thước đồ gá, ê-tô, bàn xoay, thiết bị kẹp và chốt định vị.

Bước 3: Kiểm tra hành trình X/Y

Đảm bảo spindle có đủ phạm vi di chuyển để tiếp cận tất cả vị trí gia công, bao gồm cả những vị trí gần mép phôi.

Bước 4: Kiểm tra không gian Z

Tính tổng chiều cao phôi + đồ gá + holder + dao, đồng thời kiểm tra khoảng tiếp cận và rút dao.

Bước 5: Kiểm tra tải trọng

Tính tổng trọng lượng của phôi, đồ gá và các thiết bị lắp trên bàn máy.

Bước 6: Đối chiếu với yêu cầu sản xuất

Cuối cùng, kiểm tra tốc độ trục chính, mô-men xoắn, độ cứng vững, tốc độ chạy nhanh, thời gian chu kỳ và khả năng mở rộng sản xuất.

Việc lựa chọn kích thước bàn máy và hành trình trục VMC không nên dừng lại ở việc so sánh kích thước phôi với thông số X/Y/Z trong catalogue. Thay vào đó nên chọn chính xác cần đánh giá đồng thời dựa vào nhiều yếu tố, đảm bảo máy VMC phù hợp cần cung cấp đủ không gian để gia công ổn định, nhưng không nên có năng lực dư thừa quá lớn so với nhu cầu thực tế.

Đặc biệt, doanh nghiệp nên sử dụng các bản vẽ chi tiết thực tế, phương án gá đặt và mục tiêu sản xuất để trao đổi trực tiếp với nhà cung cấp máy CNC. Đây là cơ sở quan trọng giúp lựa chọn cấu hình máy phù hợp ngay từ đầu, hạn chế chi phí phát sinh và nâng cao hiệu quả đầu tư.

Với định hướng phát triển các giải pháp gia công CNC chính xác và hiệu quả, Taikan tập trung xây dựng danh mục máy gia công phù hợp với nhiều nhóm ứng dụng, từ gia công tốc độ cao, gia công chi tiết chính xác đến các yêu cầu sản xuất công nghiệp chuyên sâu.
