Độ chính xác máy tiện CNC là gì? Tìm hiểu từ A-Z

Độ chính xác máy tiện CNC là một trong những yếu tố quan trọng ảnh hưởng trực tiếp đến chất lượng chi tiết, khả năng lắp ráp và hiệu quả sản xuất chung. Tuy nhiên, độ chính xác không chỉ phụ thuộc vào thông số kỹ thuật của máy, mà còn chịu ảnh hưởng từ rất nhiều các yếu tố như dao cụ, phương pháp gá, vật liệu gia công..

Vậy độ chính xác máy tiện CNC là gì? Đo lường bằng những tiêu chí nào và làm sao để nâng cao độ chính xác trong quá trình gia công? Cùng Taikan Việt Nam tìm hiểu chi tiết trong bài viết dưới đây.

Độ chính xác máy tiện CNC là gì?

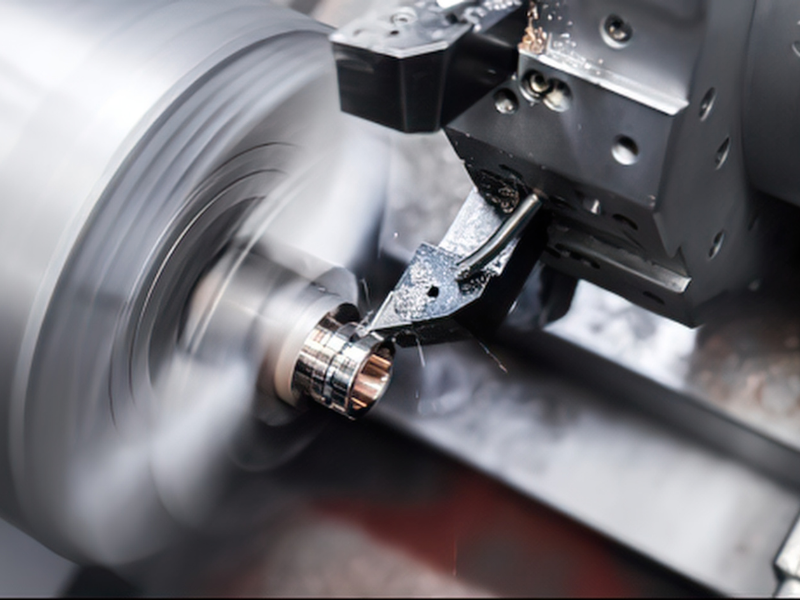

Độ chính xác máy tiện CNC được hiểu là khả năng gia công của máy CNC trong việc tạo ra chi tiết có kích thước, hình dạng và vị trí chính xác theo yêu cầu bản vẽ, đáp ứng yêu cầu theo đúng bản vẽ kỹ thuật. Về mức độ chính xác sẽ được đánh giá thông qua sự chênh lệch giữa yêu cầu bản vẽ và kết quả đo thực tế sau gia công.

Máy tiện CNC sử dụng hệ thống điều khiển số để kiểm soát toàn bộ chuyển động của dao cắt và phôi theo chương trình được lập trình sẵn. Chính nhờ nguyên lý hoạt động này, máy có thể thực hiện đa dạng các nguyên công như tiện trụ ngoài, tiện lỗ, tiện mặt đầu, tiện côn, tiện ren và tạo các biên dạng phức tạp khác…

Các tiêu chí đánh giá độ chính xác máy tiện CNC

Trong thực tế, không phải mọi máy tiện CNC đều có cùng một khả năng gia công và không cùng một mức độ chính xác. Những khả năng này sẽ phụ thuộc vào nhiều yếu tố như thiết kế cấu tạo của máy, cấp độ chính xác, điều kiện gia công và các yêu cầu khác về gia công thực tế…

Để đưa ra đánh giá toàn diện về khả năng gia công của máy tiện CNC, nên đánh giá dựa trên các tiêu chí sau đây:

• Độ chính xác kích thước: Thể hiện mức độ chênh lệch giữa kích thước thực tế của chi tiết và kích thước danh nghĩa trên bản vẽ. Ví dụ, một trục có đường kính thiết kế 20 mm cần được gia công trong giới hạn dung sai quy định.
• Độ chính xác hình học: Đánh giá hình dạng thực tế của chi tiết, bao gồm độ tròn, độ trụ, độ thẳng và các đặc tính hình học khác theo yêu cầu kỹ thuật.
• Độ chính xác vị trí: Liên quan đến độ đồng tâm, độ đảo và vị trí tương quan giữa các bề mặt hoặc đặc tính của chi tiết.
• Độ nhám bề mặt: Phản ánh mức độ nhẵn của bề mặt sau gia công, ảnh hưởng đến ma sát, khả năng lắp ghép, làm kín và tuổi thọ của chi tiết.
• Độ lặp lại: Thể hiện khả năng máy tạo ra kết quả tương đồng khi thực hiện lại cùng một chuyển động hoặc quy trình trong những điều kiện xác định.

Tất cả những tiêu chí này đều có mối liên hệ mật thiết và hỗ trợ cho nhau trong quá trình gia công. Đảm bảo chi tiết được gia công hoàn thiện sẽ đáp ứng các yêu cầu về kích thước đường kính, độ đồng tâm, độ tròn…

XEM THÊM: TOP 5 máy tiện CNC 6 trục chất lượng cao, giá tốt

Phân biệt độ chính xác, độ lặp lại và dung sai tiện CNC

Trong lĩnh vực gia công cơ khí, độ chính xác, độ lặp lại và dung sai thường được nhắc đến cùng nhau khi nói về độ chính xác gia công trên máy tiện CNC. Vậy có thể phân biệt dựa trên những yếu tố nào?

Độ chính xác máy tiện CNC

Độ chính xác thể hiện mức độ gần nhau giữa kết quả thực tế và giá trị mục tiêu. Đối với máy tiện CNC, điều này có thể được xem xét qua khả năng di chuyển đến vị trí được lập trình, cũng như khả năng tạo ra chi tiết đáp ứng kích thước và hình dạng yêu cầu.

Chẳng hạn, khi gia công một trục có đường kính danh nghĩa 30 mm, kết quả đo càng phù hợp với kích thước mục tiêu và nằm trong giới hạn dung sai thì càng đáp ứng yêu cầu về độ chính xác kích thước.

Độ lặp lại của máy tiện CNC

Độ lặp lại là khả năng máy thực hiện nhiều lần cùng một thao tác và cho kết quả tương đồng trong điều kiện thử nghiệm xác định. Đây là yếu tố đặc biệt quan trọng trong sản xuất hàng loạt, tuy nhiên độ lặp lại đốt không đồng nghĩa với việc mọi chi tiết đều sẽ chính xác tuyệt đối.

Ví dụ, máy tiện CNC gia công liên tiếp 100 chi tiết cùng loại. Nếu các chi tiết duy trì kích thước ổn định, ít biến động và nằm trong giới hạn cho phép, điều đó cho thấy quy trình có độ lặp lại tốt.

Dung sai tiện CNC

Dung sai là giới hạn sai lệch cho phép của kích thước hoặc đặc tính hình học so với yêu cầu thiết kế. Đây là cơ sở quan trọng để xác định chi tiết có đạt tiêu chuẩn nghiệm thu hay không.

Ví dụ, một chi tiết có kích thước danh nghĩa 20 mm và dung sai ±0,02 mm sẽ có giới hạn kích thước từ 19,98 mm đến 20,02 mm, nếu dung sai được quy định đối xứng như trên.

Độ chính xác máy tiện CNC bao nhiêu là tốt?

Trong nhiều ứng dụng gia công cơ khí, dung sai ±0,01 mm là mức yêu cầu được quan tâm khi sản xuất các chi tiết có độ chính xác cao. Tuy nhiên, không nên mặc định mọi máy tiện CNC đều đạt được mức này trong mọi điều kiện. Khả năng thực tế cần được xác nhận dựa trên thông số nhà sản xuất, kết quả kiểm tra máy và thử nghiệm gia công cụ thể.

Một số yếu tố cần xem xét khi đánh giá độ chính xác gồm:

• Độ chính xác định vị và độ lặp lại của các trục
• Độ đảo trục chính và độ ổn định của hệ thống gá kẹp
• Độ cứng vững của thân máy, bàn dao và các bộ phận truyền động
• Khả năng kiểm soát nhiệt độ trong quá trình vận hành
• Khả năng duy trì kích thước và chất lượng bề mặt khi gia công thực tế

Đối với các chi tiết như trục truyền động, bạc lót, chốt định vị hoặc linh kiện có yêu cầu lắp ghép chính xác, doanh nghiệp cần xác định rõ dung sai trên bản vẽ trước khi lựa chọn máy.

Những yếu tố ảnh hưởng đến độ chính xác máy tiện CNC

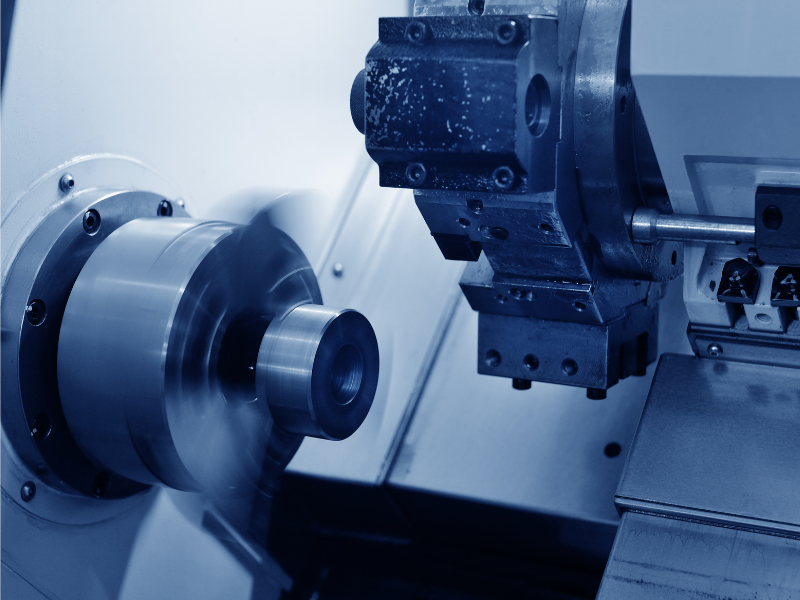

Độ chính xác trong gia công tiện CNC là kết quả tổng hợp của nhiều yếu tố. Ngay cả khi máy có thông số kỹ thuật tốt, việc vận hành không đúng điều kiện hoặc sử dụng dụng cụ không phù hợp vẫn có thể gây sai lệch.

Kết cấu và tình trạng cơ khí của máy

Thân máy, trục chính, hệ thống dẫn hướng và vít me bi ảnh hưởng đến độ ổn định khi gia công. Tình trạng mài mòn, khe hở cơ khí hoặc độ đảo trục chính vượt mức cho phép có thể làm giảm độ chính xác.

Dụng cụ cắt và thông số gia công

Dao tiện bị mòn, sứt mẻ hoặc lắp đặt sai có thể gây sai lệch kích thước. Tốc độ trục chính, lượng chạy dao và chiều sâu cắt cần phù hợp với vật liệu và yêu cầu gia công để hạn chế rung động.

Phương pháp gá đặt và kẹp phôi

Gá kẹp không chắc chắn có thể khiến phôi dịch chuyển; ngược lại, lực kẹp quá lớn có thể làm biến dạng chi tiết thành mỏng. Với trục dài, cần sử dụng ụ động hoặc giá đỡ phù hợp để hạn chế võng và rung.

Nhiệt độ và môi trường vận hành

Nhiệt sinh ra trong quá trình cắt gọt và vận hành máy có thể gây giãn nở, dẫn đến sai lệch kích thước. Khởi động máy đúng quy trình, duy trì hệ thống làm mát và kiểm soát nhiệt độ giúp cải thiện độ ổn định.

Chương trình gia công và kỹ năng vận hành

Sai sót trong thiết lập tọa độ, bù dao hoặc thông số cắt có thể khiến sản phẩm không đạt yêu cầu. Kiểm tra dao, thiết lập phôi đúng cách và đo kiểm chi tiết đầu tiên giúp phát hiện sai lệch trước khi sản xuất hàng loạt.

Cách nâng cao độ chính xác khi gia công tiện CNC

Để duy trì chất lượng gia công ổn định, doanh nghiệp cần kết hợp việc lựa chọn thiết bị phù hợp với quy trình vận hành và kiểm soát chất lượng chặt chẽ.

Lựa chọn máy tiện CNC phù hợp với yêu cầu sản xuất

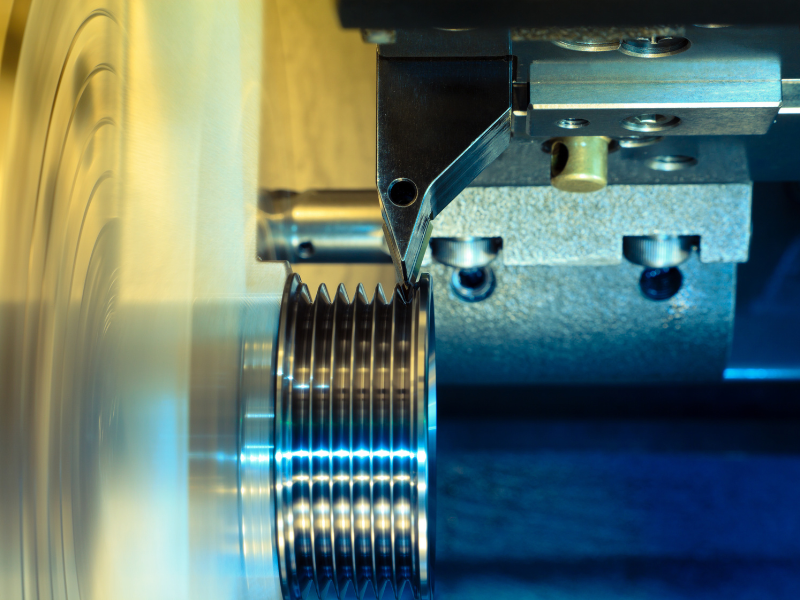

Khi đầu tư máy tiện CNC, cần đánh giá đường kính và chiều dài phôi, loại vật liệu, độ phức tạp của chi tiết, dung sai yêu cầu và sản lượng dự kiến.

Máy phải có hành trình gia công phù hợp, trục chính đáp ứng chế độ cắt và hệ thống gá kẹp tương thích với sản phẩm. Với các chi tiết cần tiện nhiều bậc, tiện ren hoặc kết hợp nguyên công phay, doanh nghiệp nên cân nhắc cấu hình máy có khả năng đáp ứng đầy đủ quy trình nhằm giảm số lần gá đặt.

Kiểm tra và bảo dưỡng máy định kỳ

Bảo dưỡng giúp theo dõi tình trạng của trục chính, hệ thống dẫn hướng, vít me bi, hệ thống bôi trơn và các bộ phận cơ khí quan trọng.

Doanh nghiệp nên xây dựng lịch kiểm tra theo khuyến nghị của nhà sản xuất và cường độ sử dụng thực tế. Khi phát hiện tiếng ồn bất thường, rung động, độ đảo tăng hoặc kích thước gia công biến động, cần kiểm tra nguyên nhân trước khi tiếp tục sản xuất hàng loạt.

Tối ưu dao cắt và chế độ gia công

Lựa chọn dao phù hợp với vật liệu giúp kiểm soát lực cắt, hạn chế rung động và cải thiện chất lượng bề mặt. Doanh nghiệp cần theo dõi tuổi thọ dao, thay dao khi có dấu hiệu mòn và kiểm tra thông số bù dao sau mỗi lần thay thế khi cần thiết.

Ngoài ra, cần xây dựng chế độ cắt phù hợp cho từng nguyên công. Trong nhiều trường hợp, phân chia hợp lý giữa tiện thô và tiện tinh giúp kiểm soát lượng dư, giảm ảnh hưởng của lực cắt và cải thiện độ ổn định kích thước thành phẩm.

Chuẩn hóa quy trình gá đặt và đo kiểm

Đồ gá phù hợp giúp giữ phôi ổn định, hạn chế biến dạng và bảo đảm vị trí tương quan giữa các bề mặt. Trước khi gia công, cần kiểm tra tình trạng mâm cặp, lực kẹp và độ đảo của phôi.

Sau gia công, sản phẩm cần được kiểm tra bằng dụng cụ đo phù hợp với đặc tính cần đánh giá. Thước cặp, panme, đồng hồ so hoặc thiết bị đo chuyên dụng có thể được sử dụng tùy theo kích thước và dung sai. Với yêu cầu hình học phức tạp, cần lựa chọn phương pháp đo chuyên biệt thay vì chỉ kiểm tra kích thước cơ bản.

Trên đây là một số thông tin về độ chính xác máy tiện CNC, hi vọng sẽ giúp ích cho Quý bạn đọc trong việc nâng cao độ chính xác trong gia công và cải thiện chất lượng sản phẩm.
