Gia công CNC 5 trục đồng thời – Giải pháp hiện đại, tối ưu cho doanh nghiệp

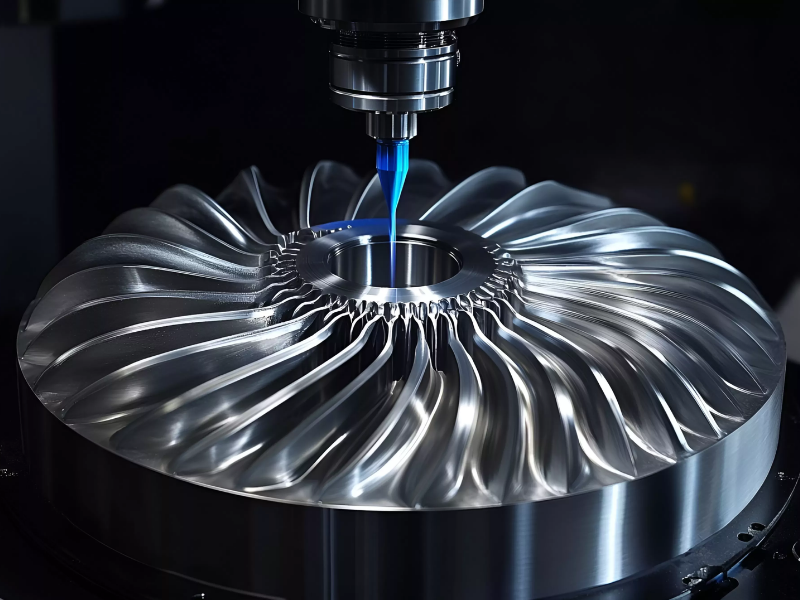

Gia công CNC 5 trục đồng thời là phương pháp gia công CNC cho phép điều khiển đồng thời 5 trục chuyển động trong quá trình cắt. So với máy CNC 3 trục truyền thống, công nghệ này có khả năng tiếp cận chi tiết từ nhiều hướng, đặc biệt phù hợp với các sản phẩm có hình dạng phức tạp, nhiều bề mặt nghiêng hoặc yêu cầu độ chính xác cao.

Gia công 5 trục đồng thời là gì?

Máy CNC 5 trục đồng thời là thiết bị có khả năng điều khiển 5 chuyển động cùng lúc trong quá trình gia công. Thông thường, 3 trục tuyến tính X, Y, Z kết hợp với 2 trục quay như A, B hoặc B, C tùy thiết kế máy.

Ba trục X/Y/Z đảm nhiệm chuyển động tịnh tiến của dao hoặc bàn máy, trong khi hai trục quay thay đổi góc tiếp cận giữa dụng cụ cắt và phôi. Nhờ đó, dao có thể duy trì hướng tiếp cận tối ưu khi di chuyển trên các bề mặt cong, nghiêng hoặc có hình học phức tạp.

Điểm khác biệt quan trọng giữa 5 trục đồng thời và 5 trục định vị là khả năng chuyển động. Trong đó, với 5 trục đồng thời, các trục tuyến tính và trục quay được điều khiển phối hợp liên tục trong cùng một quá trình cắt, thay vì chỉ xoay phôi đến một vị trí rồi khóa lại để gia công.

Công nghệ này đặc biệt hữu ích khi gia công các chi tiết mà máy 3 trục khó tiếp cận hoặc phải chia thành nhiều lần gá.

HOT: LIST MÁY CNC 5 TRỤC ĐỒNG THỜI TAIKAN BEST SELLER KHÔNG NÊN BỎ QUA

Nguyên lý hoạt động của gia công 5 trục đồng thời

Nguyên lý của gia công 5 trục đồng thời dựa trên sự phối hợp giữa chuyển động tuyến tính và chuyển động quay dưới sự điều khiển của hệ CNC.

Quy trình cơ bản gồm:

• Lập trình đường chạy dao: Mô hình 3D của chi tiết được đưa vào phần mềm CAM để xây dựng đường chạy dao 5 trục, xác định vị trí, hướng dao và thông số cắt
• Định vị phôi: Phôi được gá cố định trên bàn máy hoặc hệ thống bàn xoay tùy cấu hình. Hệ thống CNC xác định tọa độ và vị trí tương quan giữa dao, phôi
• Gia công CNC 5 trục đồng thời linh hoạt: Trong quá trình cắt, các trục X/Y/Z và hai trục quay được điều khiển đồng thời. Bàn máy hoặc đầu dao thay đổi góc liên tục để duy trì hướng tiếp cận phù hợp
• Duy trì hướng dao: Góc nghiêng của dao được điều chỉnh theo biên dạng chi tiết, giúp hạn chế tình trạng va chạm và cải thiện khả năng tiếp cận các vùng khó gia công
• Hoàn thiện bề mặt: Nhờ khả năng điều khiển hướng dao linh hoạt, máy có thể thực hiện các đường chạy dao liên tục trên bề mặt cong, giảm nhu cầu chia nhỏ thành nhiều nguyên công.

Để khai thác hiệu quả máy 5 trục, ngoài phần cứng máy, phần mềm CAM, bộ điều khiển CNC, khả năng nội suy và kỹ thuật lập trình cũng đóng vai trò quan trọng. Đường chạy dao cần được tính toán phù hợp để tránh va chạm giữa dao, tool holder, phôi và tất cả các bộ phận của máy.

Ứng dụng của giải pháp gia công 5 trục đồng thời

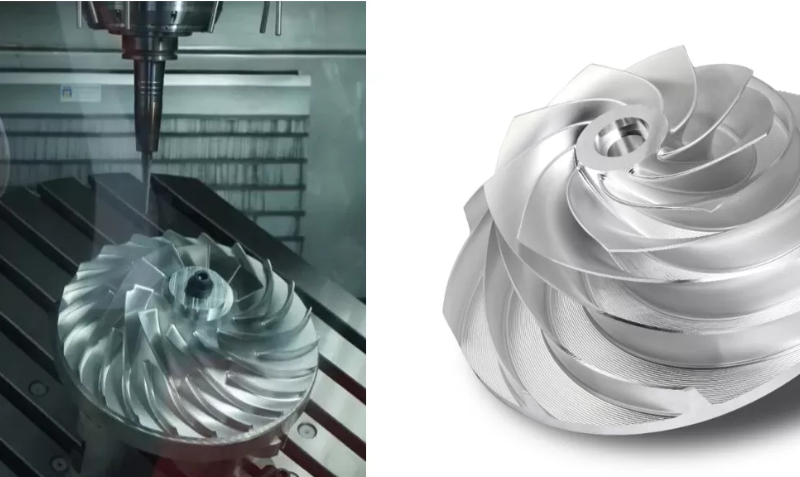

Gia công 5 trục đồng thời phù hợp với những chi tiết có hình học phức tạp, yêu cầu cao về độ chính xác và cần giảm số lần gá đặt. Một số ứng dụng tiêu biểu gồm:

• Gia công khuôn mẫu: Gia công lòng khuôn, lõi khuôn, bề mặt cong và các vùng có góc nghiêng phức tạp
• Linh kiện hàng không: Gia công các chi tiết kết cấu, cánh turbine, impeller và các chi tiết có biên dạng 3D phức tạp
• Ngành ô tô: Gia công khuôn, chi tiết động cơ, các bộ phận có bề mặt cong hoặc cần nhiều hướng tiếp cận
• Thiết bị y tế: Sản xuất các chi tiết có hình dạng phức tạp, yêu cầu cao về độ chính xác và chất lượng bề mặt
• Ngành năng lượng turbine: 5 trục đồng thời cho phép dao tiếp cận các cánh cong từ nhiều hướng, phù hợp với những chi tiết mà gia công 3 trục gặp nhiều hạn chế
• Chi tiết cơ khí chính xác: Phù hợp với sản phẩm có nhiều mặt cần gia công hoặc yêu cầu độ chính xác vị trí cao giữa các bề mặt

Với những sản phẩm cần gia công nhiều mặt, việc hoàn thiện trong một lần gá hoặc số lần gá tối thiểu còn giúp giảm sai số tích lũy và rút ngắn thời gian chuyển phôi giữa các công đoạn.

List máy CNC gia công 5 trục đồng thời được quan tâm của Taikan

Taikan phát triển nhiều dòng máy CNC 5 trục với kích thước bàn, hành trình và khả năng tải khác nhau, đáp ứng từ chi tiết nhỏ, yêu cầu độ chính xác cao đến các chi tiết có kích thước lớn hơn.

Máy CNC 5 trục Taikan HT-500U

HT-500U thuộc nhóm máy gia công 5 trục của Taikan, hướng đến các chi tiết có kích thước vừa và yêu cầu gia công nhiều bề mặt. Cấu hình 5 trục cho phép máy phối hợp chuyển động tuyến tính và chuyển động quay, hỗ trợ tiếp cận các vùng khó gia công và giảm số lần gá đặt so với phương pháp gia công 3 trục truyền thống.

Model này phù hợp với các ứng dụng cơ khí chính xác, khuôn mẫu và những chi tiết có hình dạng 3D cần kiểm soát hướng dao trong quá trình cắt.

Thông số kỹ thuật

• Tốc độ trục chính: 24.000 Rpm
• Hành trình 3 trục X/Y/Z: 500/400/320 mm
• Số dao: 21
• Loại dao: BT30

Máy CNC 5 trục Taikan HV-800U

HV-800U hướng đến nhóm chi tiết có kích thước và khối lượng lớn hơn. Thiết kế máy chú trọng độ cứng vững và khả năng duy trì độ ổn định khi gia công. Khả năng điều khiển đồng thời 5 trục giúp dao tiếp cận chi tiết từ nhiều hướng, giảm nhu cầu tháo lắp và gá đặt lại phôi trong quá trình sản xuất.

HV-800U phù hợp với các doanh nghiệp gia công khuôn mẫu, linh kiện công nghiệp và chi tiết phức tạp cần gia công nhiều mặt.

Thông số kỹ thuật

• Hành trình trục X/Y/Z: 850/900/580mm
• Phạm vi quay trục A: ±120°
• Phạm vi xoay trục C: 360°
• Tốc độ trục chính: 16.000rpm
• Hệ điều hành: Siemens
• Số dao: 40

Máy CNC 5 trục Taikan HV-650U

HV-650U là lựa chọn nằm ở nhóm máy 5 trục có không gian gia công tương đối lớn, phù hợp với nhiều dạng chi tiết cơ khí phức tạp. Máy có khả năng phối hợp các trục chuyển động để duy trì góc dao phù hợp với biên dạng sản phẩm. Đây là yếu tố quan trọng khi gia công bề mặt cong, mặt nghiêng hoặc các khu vực khó tiếp cận bằng máy 3 trục.

Model phù hợp cho các ứng dụng gia công chính xác, khuôn mẫu và linh kiện công nghiệp có yêu cầu cao về độ chính xác hình học.

Thông số kỹ thuật

• Hành trình trục X/Y/Z: 650/800/500mm
• Phạm vi quay trục A: ±120°
• Phạm vi xoay trục C: 360°
• Tốc độ trục chính: 18.000rpm
• Hệ điều hành: Siemens
• Số dao: 40

Máy CNC 5 trục Taikan HV-200U

HV-200U thuộc nhóm máy 5 trục nhỏ gọn, hướng đến các chi tiết có kích thước nhỏ và yêu cầu gia công chính xác. Theo cấu hình Taikan, máy có hành trình X/Y/Z 500/280/300 mm, trục B có phạm vi +30° đến -120°, trục C xoay 360°, bàn xoay đường kính 260 mm và tải bàn tối đa 30 kg.

Nhờ kích thước tương đối nhỏ gọn, HV-200U phù hợp với các chi tiết nhỏ, linh kiện chính xác và những ứng dụng cần khả năng tiếp cận nhiều mặt trên một thiết bị.

Thông số kỹ thuật:

• Hành trình trục X/Y/Z: 500/280/300mm
• Phạm vi quay trục A: +30°~ -120°
• Phạm vi xoay trục C: 360°
• Tốc độ trục chính: 30.000rpm
• Hệ điều hành: Siemens
• Số dao: 30

Máy CNC 5 trục Taikan HV-400U

HV-400U có không gian gia công lớn hơn HV-200U, với khả năng gia công CNC 5 trục đồng thời, phù hợp với các chi tiết yêu cầu khả năng tải và vùng gia công cao hơn. Model có hành trình X/Y/Z 700/450/400 mm, trục B +30° đến -120°, trục C 360°, bàn xoay đường kính 420 mm và tải tối đa 150 kg.

HV-400U phù hợp với nhiều ứng dụng gia công 5 trục đồng thời trong lĩnh vực khuôn mẫu, cơ khí chính xác và sản xuất các chi tiết có hình dạng phức tạp.

Thông số kỹ thuật

• Hành trình trục X/Y/Z: 700/450/400mm
• Phạm vi quay trục A: +30°~ -120°
• Phạm vi xoay trục C: 360°
• Tốc độ trục chính: 24.000rpm
• Hệ điều hành: Siemens
• Số dao: 24

Taikan – Thương hiệu máy CNC chất lượng cao, giá tốt

Taikan – Thương hiệu máy CNC số 1 tại Trung Quốc hiện đang được rất nhiều khách hàng trong và nước đánh giá cao về chất lượng. Trong đó, danh mục máy 5 trục của Taikan được xây dựng theo nhiều cấu hình và kích thước khác nhau. Điều này giúp doanh nghiệp có thêm lựa chọn khi xác định nhu cầu đầu tư dựa trên kích thước chi tiết, vật liệu, sản lượng, độ phức tạp và yêu cầu độ chính xác.

Tập đoàn Công nghệ TLT hiện đang là nhà phân phối chính thức các dòng máy CNC Taikan tại Việt Nam, trong đó có máy phay CNC nhôm. Do đó, khi mua máy phay CNC 5 trục Taikan tại TLT, quý khách hàng hoàn toàn yên tâm.

• Đảm bảo 100% máy chất lượng cao, hàng chính hãng nguyên đai nguyên kiện.
• Hợp đồng mua bán rõ ràng, nêu rõ trách nhiệm các bên.
• Chính sách bảo hành uy tín lên đến 24 tháng.
• Hỗ trợ lắp đặt, vận hành, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng.
• Đội ngũ kỹ thuật viên giỏi chuyên môn, giàu kinh nghiệm, được đào tạo bài bản trực tiếp từ hãng Taikan.
• Mua hàng với nhiều ưu đãi
• Áp dụng chính sách trả góp linh hoạt 12 tháng.

Trên đây là một số thông tin về gia công CNC 5 trục đồng thời và gợi ý một số model máy phay CNC Taikan 5 trục. Để mua hàng, tư vấn, giải đáp các thắc mắc chi tiết hơn về giá máy phay CNC 5 trục bao nhiêu, hãy liên hệ ngay với chúng tôi để được hỗ trợ nhanh chóng nhất nhé!
