Chu trình tiện ren G32 là gì? Hướng dẫn cách lập trình chi tiết

Chu trình tiện ren G32 là một trong những lệnh được ứng dụng phổ biến trong gia công tiện các chi tiết ren. Để thực hiện hiệu quả lệnh này, kỹ thuật viên cần nắm vững các kiến thức liên quan đến lập trình lệnh và cách áp dụng thực tế trên máy CNC.

Chu trình tiện ren G32 là gì?

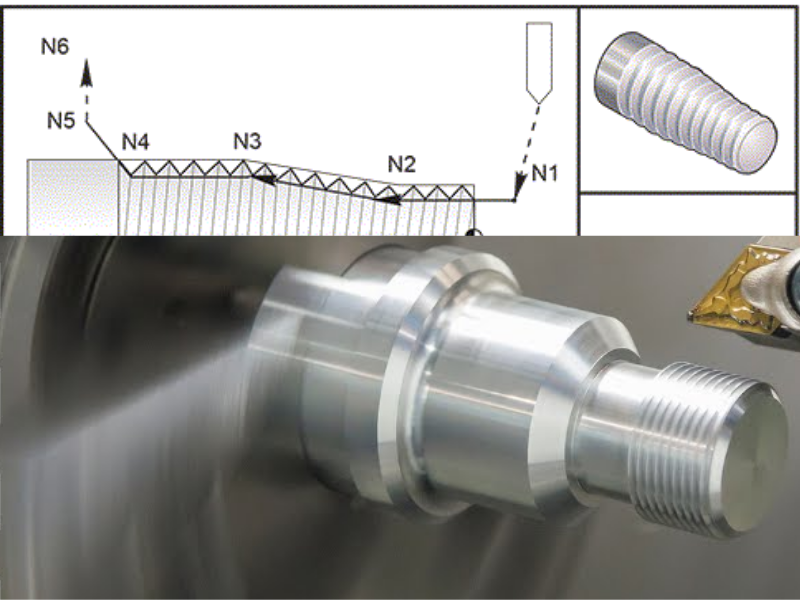

Trong gia công tiện CNC, G32 là lệnh tiện ren cơ bản được dùng để gia công các chi tiết như ren ngoài, ren trong, ren thẳng, ren côn… trên máy tiện CNC hệ điều hành Fanuc, Mitsubishi. Chu trình tiện ren này cho phép đồng bộ chính xác giữa tốc độ trục chính và tốc độ tiến dao để tạo ra bước ren đúng theo yêu cầu kỹ thuật.

Khác với các chu trình ren tự động như G76 hay G92, chu trình tiện ren G32 yêu cầu người lập trình tự điều khiển từng đường chạy dao và từng lát cắt ren. Điều này đảm bảo chi tiết ren được gia công chính xác, nhất là đối với các chi tiết tiện ren côn CNC, ren phi tiêu chuẩn, các chi tiết ren yêu cầu độ chính xác cao…

Đặc điểm của chu trình tiện ren G32

Một số đặc điểm nổi bật của chu trình tiện ren G32 chính là:

• Khả năng đồng bộ chính xác: Các thông số như tốc độ trục chính, tốc độ tiến dao, bước ren… được đồng bộ chính xác sẽ giúp tạo ra đường ren có độ chính xác cao trong quá trình gia công CNC
• Kiểm soát quá trình cắt ren: Trong gia công tiện ren G32, người lập trình phải tự kiểm soát toàn bộ quá trình cắt ren như chia lượng ăn dao, thiết lập từng pass cắt, lập trình nhấc dao, đưa dao về điểm bắt đầu… Nguyên nhân là vì lệnh G32 không có chức năng tự động chia lớp cắt hoặc tự động rút dao sau mỗi lần tiện
• Tính linh hoạt khi gia công: Lệnh G32 được áp dụng linh hoạt trong gia công các chi tiết ren côn, ren phi tiêu chuẩn, ren bước lớn… Đặc biệt là các chi tiết khó hoặc gia công ren đặc biệt trong cơ khí chính xác.

Tuy nhiên, chu trình tiện ren G32 cũng có một số hạn chế như:

• Lực cắt tập trung lớn tại mũi dao
• Dễ gãy insert nếu chọn thông số sai
• Lập trình dài hơn các chu trình ren tự động
• Yêu cầu người vận hành có kinh nghiệm CNC thực tế

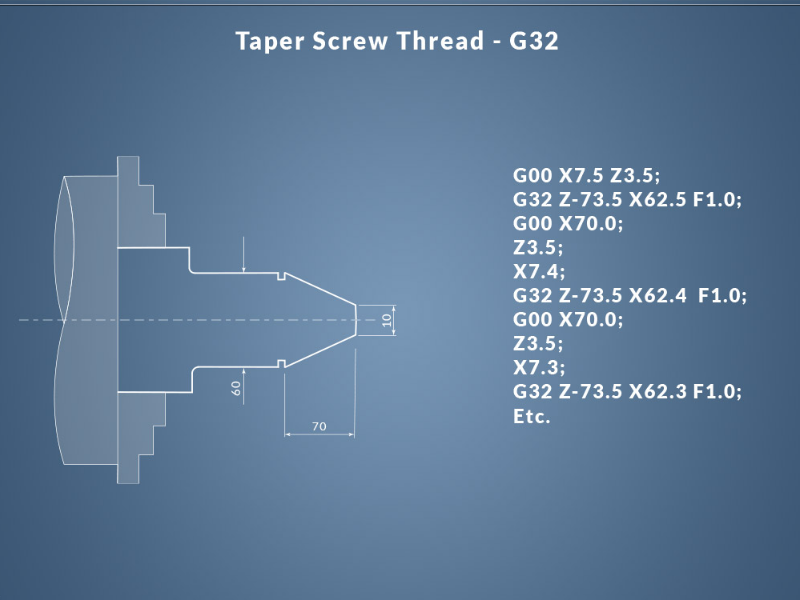

Cấu trúc lệnh chu trình tiện ren G32 trong CNC

G32 Z… F…

Trong đó:

• Z: điểm kết thúc ren theo trục Z
• F: bước ren (pitch, mm/vòng)

Lưu ý: Một số hệ có thể dùng K hoặc I để khai báo bước ren, nhưng phổ biến nhất là F.

Ví dụ thực tế về lệnh G32: F1.5 nghĩa là bước ren 1.5 mm/vòng.

Quy trình lập trình ren bằng G32 (thực tế xưởng)

Trong gia công tiện CNC, quy trình lập trình ren bằng G32 thường được thực hiện theo từng pass cắt để người vận hành dễ kiểm soát chiều sâu ren và chất lượng bề mặt.

Bước 1: Vào vị trí bắt đầu ren (đầu ren), để dao cách phôi an toàn

Dao tiện sẽ được đưa đến vị trí bắt đầu ren và cách phôi một khoảng an toàn nhằm tránh va chạm khi đồng bộ trục chính. Người vận hành cần kiểm tra kỹ các thông số về tọa độ đầu ren, tốc độ trục chính, góc dao ren, offset dao tiện…

Bước 2: Chạy G32 cắt ren theo bước F đến cuối ren

Sau khi vào vị trí an toàn, máy sẽ chạy lệnh G32 để cắt ren theo đúng bước ren F đã lập trình. Trong quá trình này, trục X và Z sẽ đồng bộ với tốc độ quay của truc chính để tạo ra đường ren chính xác theo yêu cầu kỹ thuật.

Bước 3: Thoát dao (rút X ra) và lùi Z về đầu ren

Khi kết thúc đường ren, dao cần được rút ra theo trục X để tránh cạ dao vào bề mặt ren vừa gia công. Tiếp theo, dao sẽ lùi trục Z về đầu ren nhằm chuẩn bị cho lát cắt tiếp theo

Bước 4: Lặp lại nhiều pass, mỗi pass ăn sâu thêm đến khi đạt chiều sâu ren

Quá trình tiện ren bằng G32 sẽ được lặp lại nhiều pass khác nhau. Sau mỗi pass, dao sẽ ăn sâu thêm một lượng nhỏ cho đến khi đạt chiều sâu ren hoàn chỉnh.

Phương pháp này giúp giảm tải cắt lên insert, hạn chế rung dao, tăng độ bóng cho bề mặt ren và đảm bảo độ chính xác của bước ren.

Những lỗi thường gặp khi dùng G32

Trong quá trình tiện ren bằng G32 trên máy tiện CNC, nếu lập trình hoặc cài đặt thông số chưa đúng, người vận hành rất dễ gặp các lỗi ảnh hưởng trực tiếp đến chất lượng ren và tuổi thọ dao tiện.

Dưới đây là những lỗi phổ biến nhất khi sử dụng chu trình tiện ren G32 trong thực tế gia công CNC.

• Nhập sai giá trị F (bước ren): Ren bị sai bước, không lắp ghép được với chi tiết thực tế
• Không tạo đoạn thoát dao (undercut): Dao dễ va chạm cuối ren, gây gãy insert hoặc hỏng bề mặt ren
• Ăn dao quá sâu ở pass cuối: Xuất hiện rung dao, sứt ren, bề mặt ren xấu và giảm độ chính xác
• Cài đặt tốc độ trục chính quá cao: Mất ổn định đồng bộ giữa spindle và bước ren, đặc biệt với ren dài dễ gây chồng ren hoặc sai bước ren CNC.

Để áp dụng đúng lệnh và chạy chu trình tiện ren G32 hiệu quả, người vận hành cần kiểm tra kỹ chương trình trước khi chạy máy. Việc nắm vững nguyên lý hoạt động của chu trình tiện ren G32 sẽ giúp quá trình gia công ren CNC đạt độ chính xác cao, bề mặt đẹp và đảm bảo tuổi thọ dao tiện ổn định hơn trong thực tế sản xuất.
