Máy phay ngang công suất lớn ứng dụng trong lĩnh vực nào?

Máy phay ngang công suất lớn là những dòng máy sở hữu kết cấu vững chắc, công suất trục chính lớn và hành trình gia công rộng. Đảm bảo đáp ứng đa dạng các nhu cầu gia công phức tạp của nhiều doanh nghiệp gia công cơ khí chính xác, chế tạo khuôn mẫu, hàng không vũ trụ, sản xuất thiết bị công nghiệp…

Cùng Taikan Việt Nam tìm hiểu sâu hơn về cấu tạo và nguyên lý hoạt động của máy phay ngang công suất lớn trong bài viết dưới đây.

Những điều cần biết về máy phay ngang công suất lớn

Máy phay ngang công suất là gì?

Máy phay ngang công suất lớn là dòng trung tâm gia công CNC có thiết kế hệ thống trục chính được bố trí theo phương ngang. Sử dụng dao cắt chuyên dụng để thực hiện gia công cắt gọt phôi thông qua chuyển động tịnh tiến của bàn máy theo hành trình X/Y/Z.

Khác với máy phay đứng CNC, phần dao cắt gắn trên máy phay ngang có thể tiếp cận phôi từ phía bên hông. Chính nhờ thiết kế đặc biệt này giúp cho phoi dễ dàng thoát ra khỏi vùng cắt, giảm thiểu tình trạng tích tụ phoi, giảm nhiệt trong quá trình gia công và duy trì chất lượng bề mặt sản phẩm.

Đặc biệt, đối với các dòng máy phay ngang công suất lớn còn được trang bị côn trục chính BT50 hoặc chuẩn côn HSK tốc độ cao. Tích hợp với động cơ công suất lớn, cho phép máy dễ dàng thực hiện các nguyên công cắt gọt nặng trên vật liệu như thép hợp kim, gang, inox hoặc nhiều loại vật liệu có độ cứng cao khác…

XEM THÊM: TOP 5 máy tiện CNC có trục Y best seller trên thị trường

Đặc điểm cấu tạo

Máy phay ngang công suất lớn được nghiên cứu và phát triển thiết kế với mục tiêu tối ưu khả năng cắt gọt, đảm bảo độ ổn định khi gia công các chi tiết có kích thước và trọng lượng lớn. Một số đặc điểm cấu tạo nổi bật gồm:

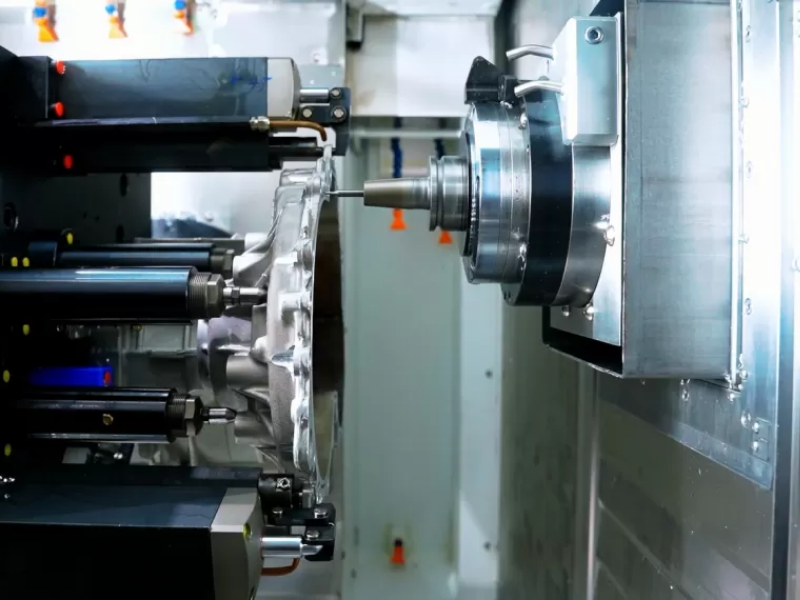

Trục chính bố trí theo phương ngang

Đây chính là điểm khác biệt lớn nhất giữa máy phay ngang và máy phay đứng. Trục chính nằm ngang giúp dao dễ dàng tiếp cận phôi từ nhiều hướng, đồng thời hỗ thoát phoi hiệu quả, giảm thiểu tình trạng phoi bám lên bề mặt gia công.

Kết cấu thân máy cứng vững

Phần thân máy được đúc từ gang chất lượng cao, cứng vững và giảm thiểu rung động trong quá trình cắt gọt tốc độ cao.

Trục chính công suất lớn

Máy được trang bị động cơ trục chính có hệ thống mô-men xoắn cao, đáp ứng tốt các nguyên công phá thô và gia công vật liệu cứng. Một số model còn tích hợp hộp số servo nhằm tăng lực cắt ở tốc độ thấp, từ đó giúp nâng cao hiệu quả gia công các chi tiết kích thước lớn.

Hệ thống thay dao tự động (ATC)

Kho dao tự động với số lượng dao lớn giúp rút ngắn thời gian chuyển đổi dao cụ, tăng tính linh hoạt và giảm thiểu thời gian dừng máy trong quá trình sản xuất.

Bàn pallet hoặc bàn xoay tự động

Hiện nay, nhiều dòng máy phay ngang công suất lớn hiện đại cũng được tích hợp hệ thống pallet hoặc bàn xoay phụ trợ hiệu quả. Cho phép mở rộng khả năng gia công nhiều mặt của chi tiết trên cùng một lần gá đặt, rút ngắn thời gian gia công và giảm sai số do thay đổi vị trí gá phôi.

Hệ điều khiển CNC hiện đại

Máy sử dụng các hệ điều khiển CNC phổ biến như GSK, FANUC, Mitsubishi hoặc Siemens với khả năng xử lý tốc độ cao, giao diện thân thiện và hỗ trợ nhiều chức năng thông minh giúp tối ưu chương trình gia công.

Nguyên lý hoạt động

Máy phay ngang công suất lớn hoạt động dựa trên sự kết hợp giữa chuyển động quay của dao cắt và chuyển động tịnh tiến của bàn máy theo các trục X/Y/Z, phôi được đưa đến đúng vị trí đã cắt theo đúng các lệnh lập trình trên hệ điều khiển CNC.

Một số dòng máy phay ngang CNC cao cấp còn được trang bị thêm trục B hoặc bàn xoay, giúp chi tiết có thể dễ dàng xoay đến nhiều góc khác nhau, mà không cần tháo lắp hoặc gá đặt lại. Kết hợp với khả năng

Một ưu điểm nổi bật khác của máy phay ngang là khả năng thoát phoi hiệu quả. Trong quá trình cắt, phoi sẽ rơi xuống dưới nhờ trọng lực thay vì tích tụ quanh dao cắt như trên máy phay đứng. Điều này giúp giảm nhiệt, hạn chế mài mòn dao cụ, cải thiện chất lượng bề mặt và kéo dài tuổi thọ dụng cụ cắt.

Nhờ nguyên lý hoạt động này, máy phay ngang công suất lớn đặc biệt phù hợp với các nguyên công cắt gọt nặng, gia công liên tục và sản xuất hàng loạt các chi tiết yêu cầu độ chính xác cao.

TOP 5 máy phay ngang công suất lớn Taikan được ưa chuộng nhất hiện nay

Taikan là một trong những thương hiệu máy CNC hàng đầu và được nhiều doanh nghiệp cơ khí tại Việt Nam tin dùng. Đối với danh mục các dòng máy phay ngang công suất lớn Taikan, được nhiều doanh nghiệp cơ khí tại Việt Nam và trên thế giới tin tưởng lựa chọn.

Dưới đây là 5 model nổi bật được được nhiều doanh nghiệp sản xuất tin dùng:

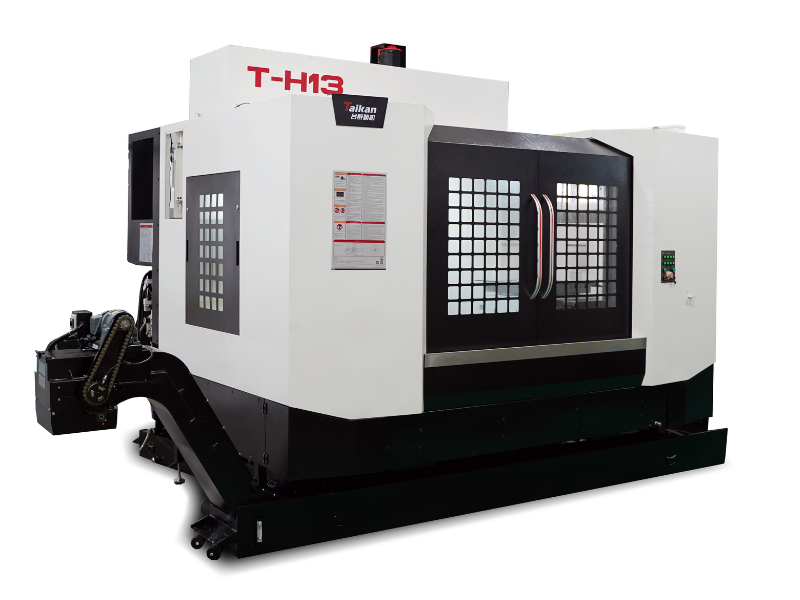

Máy phay ngang CNC Taikan HT-H13

Taikan HT-H13 là dòng máy phay ngang chất lượng cao, với thiết kế ngang cho phép quá trình gia công được thực hiện ngang và thường được sử dụng để gia công các bề mặt phẳng hoặc các chi tiết có hình dạng phức tạp. Là giải pháp lý tưởng cho các doanh nghiệp gia công cơ khí chính xác, khuôn mẫu và linh kiện công nghiệp.

Thông số kỹ thuật:

• Hành trình ba trục X / Y / Z: 1350/850/750mm
• Kích thước bàn làm việc: 630×630mm
• Tốc độ tối đa: 6000 r/phút

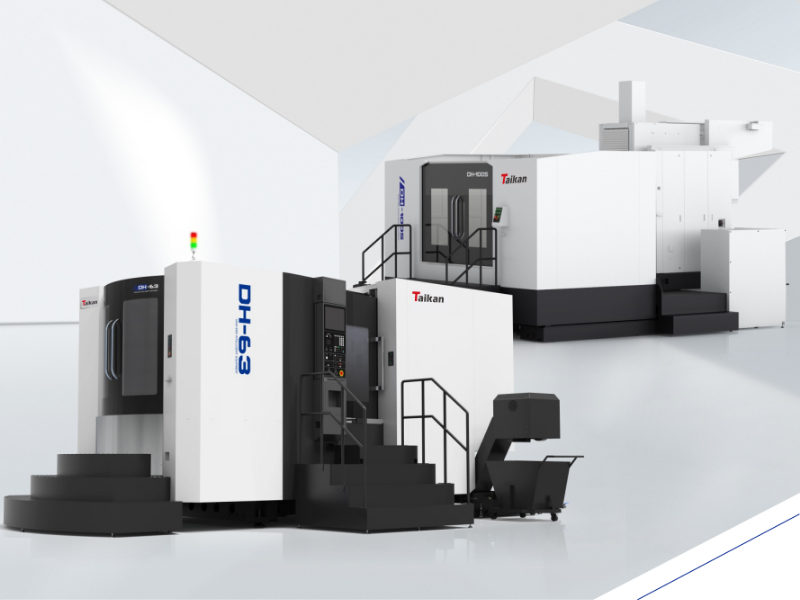

Máy phay ngang CNC Taikan HDH-63

Dòng máy phay ngang CNC HDH-63 của Taikan là loại máy đặc biệt phù hợp cho việc gia công các bộ phận trong nhiều lĩnh vực như máy móc kỹ thuật, ô tô, năng lượng, thông tin, khuôn mẫu và các ngành công nghiệp khác. Nhờ sở hữu khả năng vận hành mạnh mẽ hơn, đáp ứng nhu cầu gia công liên tục với cường độ cao.

Thông số kỹ thuật:

• Hành trình ba trục X / Y / Z: 1050/800/1000mm
• Kích thước bàn làm việc: 630 × 630mm (2 miếng)
• Tốc độ tối đa: 8000 r/phút

Máy phay ngang CNC Taikan HDH-100S

Taikan HDH-100S là một trong những model bán chạy nhờ khả năng gia công các chi tiết có kích thước lớn và yêu cầu độ cứng vững cao. Với khả năng gia công phá thô và gia công tinh trên cùng một máy cực kỳ hiệu quả, hiệu suất làm việc ổn định trong môi trường sản xuất liên tục.

Thông số kỹ thuật:

• Hành trình X/Y/Z: 2000/1300/1200mm
• Tốc độ trục chính: 10000rpm
• Loại côn trục chính: BT50
• Hệ điều khiển: Siemens 828D

Máy phay ngang CNC Taikan HHQ5

Máy phay ngang CNC Taikan HHQ5 là lựa chọn lý tưởng cho các doanh nghiệp cần gia công các chi tiết lớn với yêu cầu năng suất cao. Sở hữu hệ thống mô-men xoắn lớn, tối ưu cho gia công các loại vật liệu cứng. Đặc biệt phù hợp cho các nhu cầu gia công khuôn mẫu kích thước lớn, ngành năng lượng, sản xuất linh kiện hàng không, thiết bị công nghiệp nặng…

Thông số kỹ thuật:

• Hành trình X/Y/Z: 750/750/800mm
• Trục B: 360°
• Tốc độ trục chính: 15.000rpm
• Tốc độ nhanh theo trục X, Y, Z: 60/60/60 m/phút
• Số dao: 40 dao

Máy phay ngang CNC Taikan HT-H8

Taikan HT-H8 là dòng máy phay ngang công suất lớn vừa được Taikan cho ra mắt, dành cho các doanh nghiệp có nhu cầu gia công chi tiết siêu lớn và vật liệu có độ cứng cao. Sở hữu công suất trục chính mạnh mẽ, khả năng chịu tải lớn và gia công ổn định, HT-H8 là giải pháp gia công lý tưởng cho các lĩnh vực như:

• Gia công linh kiện ô tô: vỏ động cơ, vỏ hộp số, bộ phận truyền động, linh kiện xe điện, các chi tiết nhôm kích thước lớn, kết cấu phức tạp và yêu cầu độ chính xác cao.
• Gia công chi tiết dạng hộp: chẳng hạn như housing, phần thân máy, khung kết cấu, cụm chi tiết cơ khí…

Thông số kỹ thuật:

• Hành trình trục X/Y/Z 800/650/650 mm
• Tốc độ trục chính 12.000 rpm (Option 15.000 / 18.000 / 20.000 rpm)
• Hệ điều khiển FANUC / Mitsubishi / Siemens (tuỳ cấu hình)
• Trục chính dẫn động trực tiếp BT/BBT40

Giá máy phay ngang công suất lớn bao nhiêu?

So với các dòng máy phay CNC tiêu chuẩn, các model máy phay ngang công suất lớn được thiết kế tối ưu và hiện đại hơn, nhằm đáp ứng các nhu cầu gia công khó và phức tạp. Cũng chính vì vậy mà giá thành của dòng máy này sẽ cao hơn so với các phiên bản thông thường.

Giá máy phay ngang công suất lớn phụ thuộc vào nhiều yếu tố nên sẽ không có mức giá cố định cho tất cả các dòng máy. Có thể kể đến các yếu tố chính như:

• Kích thước và hành trình làm việc của máy
• Công suất và tốc độ trục chính
• Loại côn trục chính (BT50, HSK…)
• Hệ điều khiển CNC (FANUC, Mitsubishi, Siemens…)
• Số lượng dao trong ổ thay dao tự động (ATC)
• Bàn pallet, bàn xoay hoặc các tùy chọn tự động hóa
• Chi phí vận chuyển, lắp đặt và chuyển giao công nghệ.

Dựa vào các option này mà mức giá có thể dao động từ ~ 1 tỷ đồng trở lên. Đối với doanh nghiệp đầu tư lâu dài, ngoài chi phí đầu tư ban đầu, doanh nghiệp cũng cần ưu tiên cân nhắc các yếu tố như chất lượng máy, độ ổn định, chi phí bảo trì, khả năng cung cấp phụ tùng và dịch vụ kỹ thuật sau bán hàng để đưa ra quyết định đầu tư phù hợp.

Taikan Việt Nam – Thương hiệu máy CNC chất lượng cao, giá tốt

Là đơn vị phân phối chính hãng các dòng máy CNC Taikan tại Việt Nam, Tập đoàn Công nghệ TLT không chỉ cung cấp các dòng máy phay ngang công suất lớn Taikan chất lượng cao mà còn đồng hành cùng doanh nghiệp trong suốt quá trình sử dụng.

• Bảo hành chính hãng lên đến 24 tháng
• Máy luôn có sẵn tại kho, giao hàng nhanh, đáp ứng tiến độ sản xuất
• Hỗ trợ kỹ thuật 24/7, sẵn sàng đồng hành mọi lúc khi khách hàng cần
• Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
• 3 tháng 1 lần đến thăm máy và chia sẻ cách dùng máy tối ưu nhất đạt độ bền, độ chính xác dài lâu.
• Có mặt trong vòng 24h – 48h nếu máy có sự cố
• Hợp đồng rõ ràng, nêu rõ trách nhiệm của các bên.

Liên hệ ngay với Taikan Việt Nam để được hỗ trợ tư vấn và gửi báo giá tốt nhất nhé!
